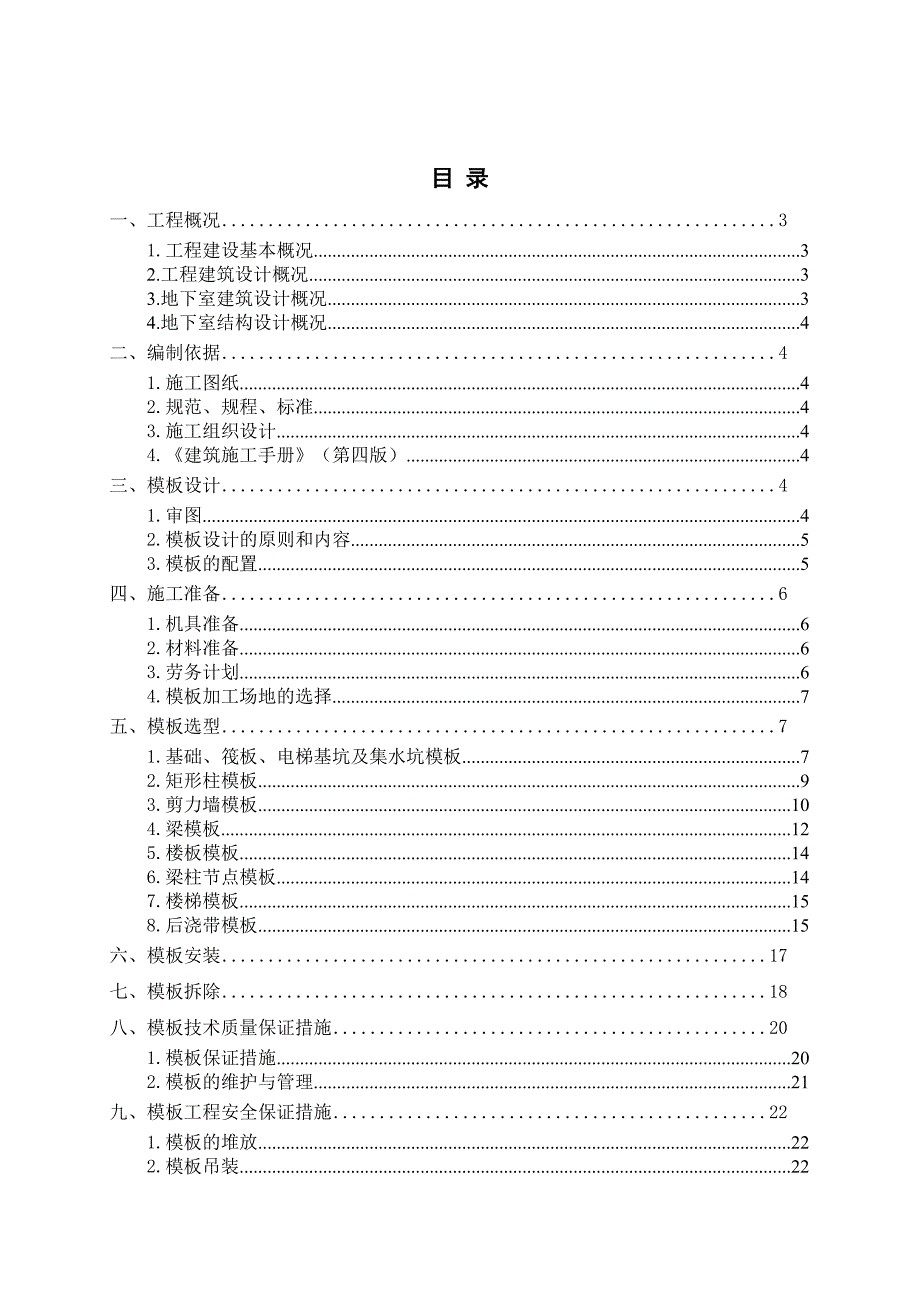

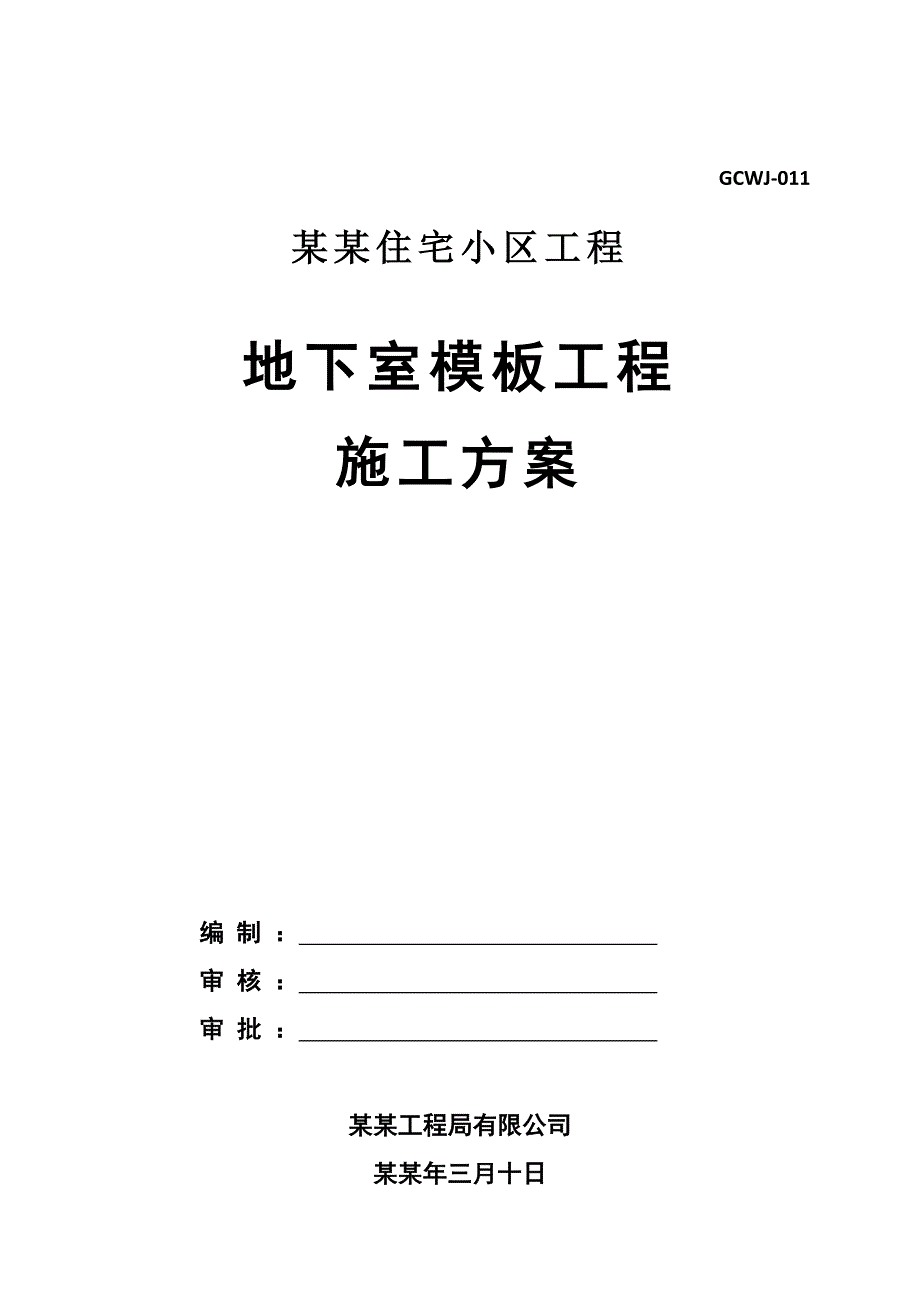

1、GCWJ-011某某住宅小区工程地下室模板工程施工方案编 制 ： 审 核 ： 审 批 ： 某某工程局有限公司某某年三月十日目 录一、工程概况31.工程建设基本概况32.工程建筑设计概况33.地下室建筑设计概况34.地下室结构设计概况4二、编制依据41.施工图纸42.规范、规程、标准43.施工组织设计44.建筑施工手册（第四版）4三、模板设计41.审图42.模板设计的原则和内容53.模板的配置5四、施工准备61.机具准备62.材料准备63.劳务计划64.模板加工场地的选择7五、模板选型71.基础、筏板、电梯基坑及集水坑模板72.矩形柱模板93.剪力墙模板104.梁模板125.楼板模板146.梁柱

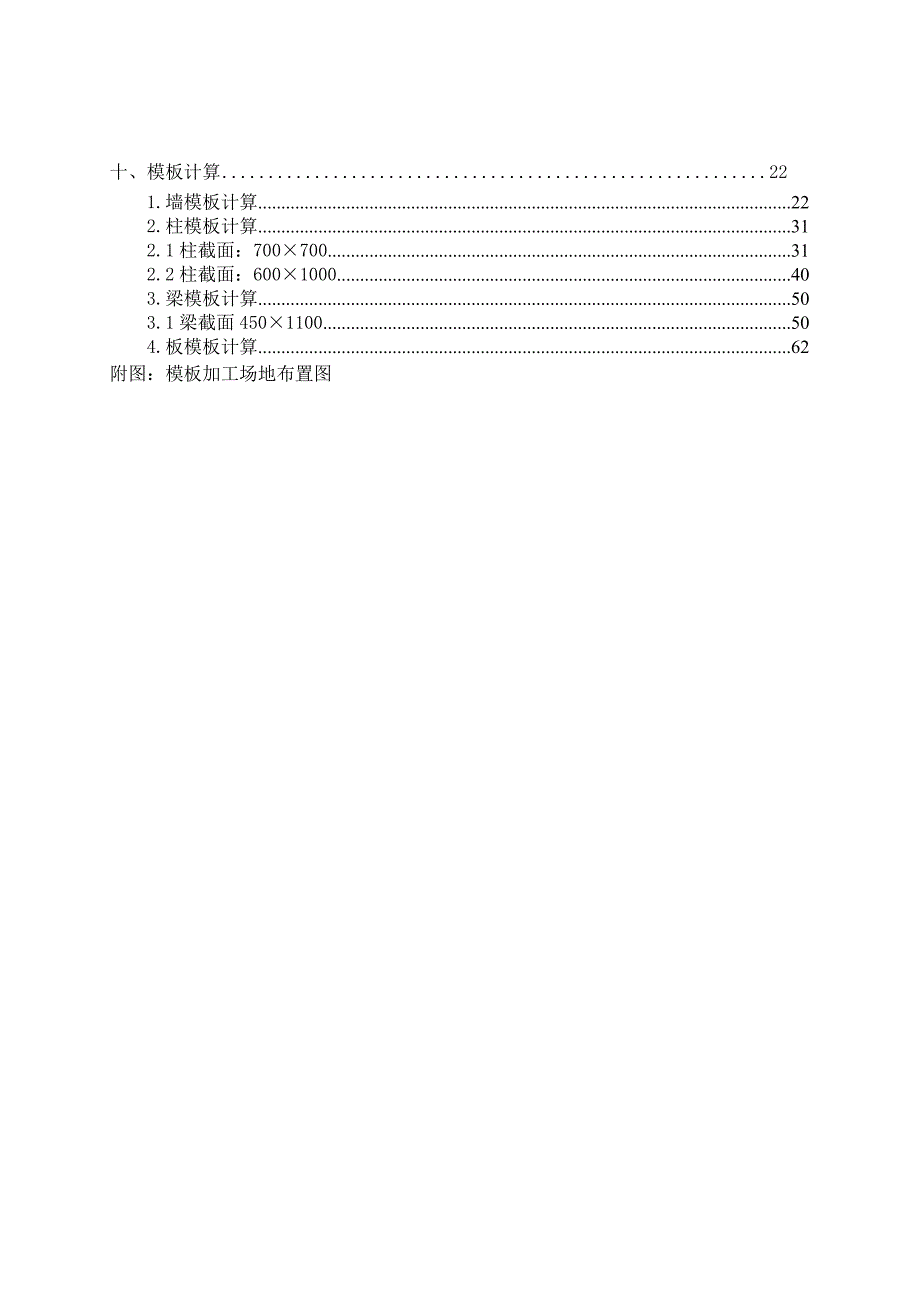

2、节点模板147.楼梯模板158.后浇带模板15六、模板安装17七、模板拆除18八、模板技术质量保证措施201.模板保证措施202.模板的维护与管理21九、模板工程安全保证措施221.模板的堆放222.模板吊装22十、模板计算221.墙模板计算222.柱模板计算312.1柱截面：700700312.2柱截面：6001000403.梁模板计算503.1梁截面4501100504.板模板计算62附图：模板加工场地布置图一、工程概况1.工程建设基本概况工程名称某某住宅小区建设项目施工工程招标单位某某房地产开发股份有限公司设计单位某某建筑设计研究院有限公司地质勘测单位中冶沈堪工程技术有限公司监理单位某某
3、市建都工程建设监理有限公司施工单位某某工程局有限公司工程监管单位沈河区质量监督站 沈河区安全监督站使用功能住宅、商业、学校、人防、车库工程质量要求合格，创辽宁省优质工程工程概况建筑面积：.35；结构类型：钢筋混凝土框架结构、全现浇剪力墙结构、框架-剪力墙结构承包方式房屋建筑工程总承包施工现场条件地理位置某某市沈河区万泉街14#场地状况施工现场已具备施工条件，水源、电源可以满足施工使用要求。2.工程建筑设计概况某某住宅小区工程位于沈河区万泉街14#，建筑面积.35，其中地下建筑面积50160.11，地上建筑面积.24。结构形式为框架结构、全现浇剪力墙结构、框架-剪力墙结构。本工程地下两层为车库，
4、地上分为14栋单体工程。其中1#楼、2#楼地上31层；3#楼、4#楼、6#楼、8#楼、11#楼地上33层；7#楼地上12层；5#楼、9#楼、10#楼地上6层；12#楼、13#楼地上2层、幼儿园地上局部2层、3层。3.地下室建筑设计概况地下室建筑面积50160.11，地下两层，地下室底板标高-9.90m；地下二层层高为3.9m，地下一层层高为4.2m。地下室设783个停车位，5个汽车坡道。4.地下室结构设计概况地下室基础有独立基础和筏板基础，地梁为下返梁，外墙为剪力墙结构。二、编制依据1.施工图纸1.1地下室建筑施工图纸；1.2地下室结构施工图纸。2.规范、规程、标准类别规范、规程名称编号国家建
5、筑工程施工质量验收统一标准GB50300-2001国家混凝土结构工程施工质量验收规范GB50204-2002行业建筑机械使用安全技术规程JGJ33-2001行业建筑施工高处作业安全技术规范JGJ80-91行业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001标准混凝土模板用胶合板ZBB70006-88行业施工现场临时用电安全技术规范JGJ46-2005行业建筑施工现场环境与卫生标准JGJ146-20043.施工组织设计参考惠民馨苑住宅小区工程施工组织设计第九章:分部分项工程施工方案和技术措施 第六节：模板工程施工方案。4.建筑施工手册（第四版）参考建筑施工手册（第四版）中第8章：模板工
6、程。三、模板设计1.审图首先应组织相关技术人员认真熟悉结构图纸（包括建筑、水暖、电气），查阅相关图集、规范，结合图纸会审和设计变更，做到图纸上问题提前和设计联系解决，通过了解地下室结构形式而对模板的选择。2.模板设计的原则和内容2.1设计的原则2.1.1实用性主要保证混凝土结构的质量，本工程质量目标为省优质工程，为了确保结构“优质工程”质量目标，具体要求是:接缝严密、不漏浆；保证构件的形状尺寸和相互位置正确；模板的构造简单，支拆方便；达到清水混凝土的效果。2.1.2安全性保证在施工过程中不变形、不破坏、不倒塌。2.1.3经济性在确保工期、质量的情况下，尽量减少模板的一次性投入，配置数量满足施工
7、进度要求，减少支拆用工，实现文明施工。2.2设计的内容模板设计的内容包括：选型、选材、配板、荷载计算、结构设计和绘制模板施工图等。根据本工程特点及模板配置原则，本地下室工程的模板设计详见下表：主要构件模板体系选用表序号构件类型使用部位模板体系选用支撑体系选用1柱方柱15厚覆膜多层板钢管支撑附墙方柱15厚覆膜多层板钢管支撑2墙地下室墙15厚覆膜多层板钢管支撑、对拉螺栓3梁、板地下15厚覆膜多层板碗扣架支撑体系4楼梯地下室15厚覆膜多层板底模为碗扣架或钢管支撑体系3.模板的配置本工程地下部分施工体量较大，占地面积27000左右，共2层，分为地下车库部分及单体楼地下室部分，每个单体楼还有一个1.8m
8、层高的设备夹层。项目部拟选择2家土建施工队伍进行该工程的施工。由于西北侧涉及到原有暖气管道在停止供暖后要进行改造，所以该区域的施工将顺延。为保证两家施工队伍进场后都能够有工作面，项目部决定根据施工图纸，将整个地下结构按后浇带的布置划分为2个施工区域，后浇带基础底板一次性浇注，基础、墙体、柱、楼板按后浇带的布置进行流水段的划分。具体的分段位置见施工区域划分图。四、施工准备1.机具准备名称规格/型号功率（KW）数量木工电锯MJ1062.24台压刨机MB104342台手电钻1.512台锤子重量0.25、0.5kg150把单头扳手开口宽（mm）：17-19、22-24150把钢丝钳长150、175mm
9、40把钢卷尺3m/5m/7.5m100把2.材料准备名称规格/型号数量使用部位15厚覆膜多层板15mm厚11420张柱、墙、梁、板木方4cm9cm900m3模板背楞9cm9cm272m3模板主楞脚手架碗口式脚手架梁、板支撑3.劳务计划工种人数进场时间木工3752011年3月20日分批进场力工1502011年3月20日分批进场电工902011年3月20日分批进场水暖工902011年3月20日分批进场信号工182011年3月20日分批进场塔司182011年3月20日分批进场4.模板加工场地的选择4.1模板的采购计划4.2模板加工场地的选择五、模板选型1.基础、筏板、电梯基坑及集水坑模板基础底板厚度
10、分别为400mm厚、750mm厚、1400mm厚，基础筏板、车库底板、独立基础靠近肥槽周边采用烧结页岩砖作为混凝土底板的模板，混凝土导墙采用木模板进行吊模施工。如下图：本工程集水坑较多，为了保证集水坑模板尺寸的准确性，在混凝土底板施工过程中增加集水坑模板的抗浮措施，采用6.5钢筋做拉钩钩住混凝土底板的下层钢筋网片和坑底模板主龙骨。本工程车库部分混凝土底板设计了大量的基础梁，基础梁均为下返梁，基础梁截面尺寸以300700mm为主，如下图:2.矩形柱模板地下室工程框架柱截面尺寸有以下几种：600600、600800、600900、6001000、500700、450450、550550、70070
11、0。模板采用15厚胶合木板，背楞采用4590木方，柱箍采用483.5双钢管箍500(底部加密区间距为300)，采用16对拉螺栓进行拉结。柱模板示意图6001000柱模板断面图 700700柱模板断面图3.剪力墙模板本地下室外墙为350厚的剪力墙结构，各单体楼的外墙为300厚和250厚，电梯井的厚度为250厚。根据本工程质量目标，混凝土要达到清水混凝土的观感效果，本工程地下室外墙模板采用15厚多层板+钢管支撑体系，根据墙体高度和宽度确定单元。模板采用15mm厚优质覆膜多层板，背楞采用4590mm木方和483.5mm的钢管，主楞采用9090mm木方。对拉螺栓采用M14的带止水片的止水螺栓进行拉结，
12、纵向间距为600mm，竖向间距为300/600mm。地下室二层外墙模板加固图电梯井及剪力内墙模板加固图4.梁模板本工程地下室地下二层框架梁截面尺寸主要有：300500、300550、300600、300650、350600、350750、350800、400800。地下一层框架梁截面尺寸主要有：250500、250650、350700、350750、350800、350900、400900、4501000、4501100。截面300700的框架梁模板及支撑体系，见下图：截面4501100的框架梁模板及支撑体系，见下图：5.楼板模板本工程地下二层楼板主要厚度为250厚，地下一层顶板主要厚度为30
13、0厚，局部350厚。以地下一层350厚顶板为例，模板支架搭设高度为3.65m，模板采用15厚木胶合板。采用碗扣架钢管支撑体系。立杆纵横向间距为0.9m，扫地杆距地面高度200，横杆步距为1.5m。地下一层模板及支撑图6.梁柱节点模板梁柱节点模板、主次梁交接处模板设计及安装质量是框架结构梁柱节点施工质量的直接表现。接头模板采用15mm厚覆膜木夹板和4590mm木肋制作，与梁、顶板模衔接紧密，并作到相对独立，便于拆模。加工数量根据施工需要与梁板模对应，至少满足二层需要，尽量作周转使用。节点模应拆卸方便，能满足多次重复使用， 并保证梁柱、梁梁接头混凝土整体效果。定型梁柱接头板模柱梁模板拼装完成图7.楼梯模板楼梯踏步模板采用覆模木胶合板加工成型的定型整体式模板。楼梯底模采用15mm厚木胶合板， 4590mm木方背楞（木方两面刨光），支撑采用钢管脚手架。详见下图： 8.后浇带模板该地下室面积较大，后浇带的位置较多，后浇带留设的部位有地下室底板、地下室外墙、地下二层顶板、地下一层顶板，后浇带部位按设计图纸上要求进行施工：在后浇膨
