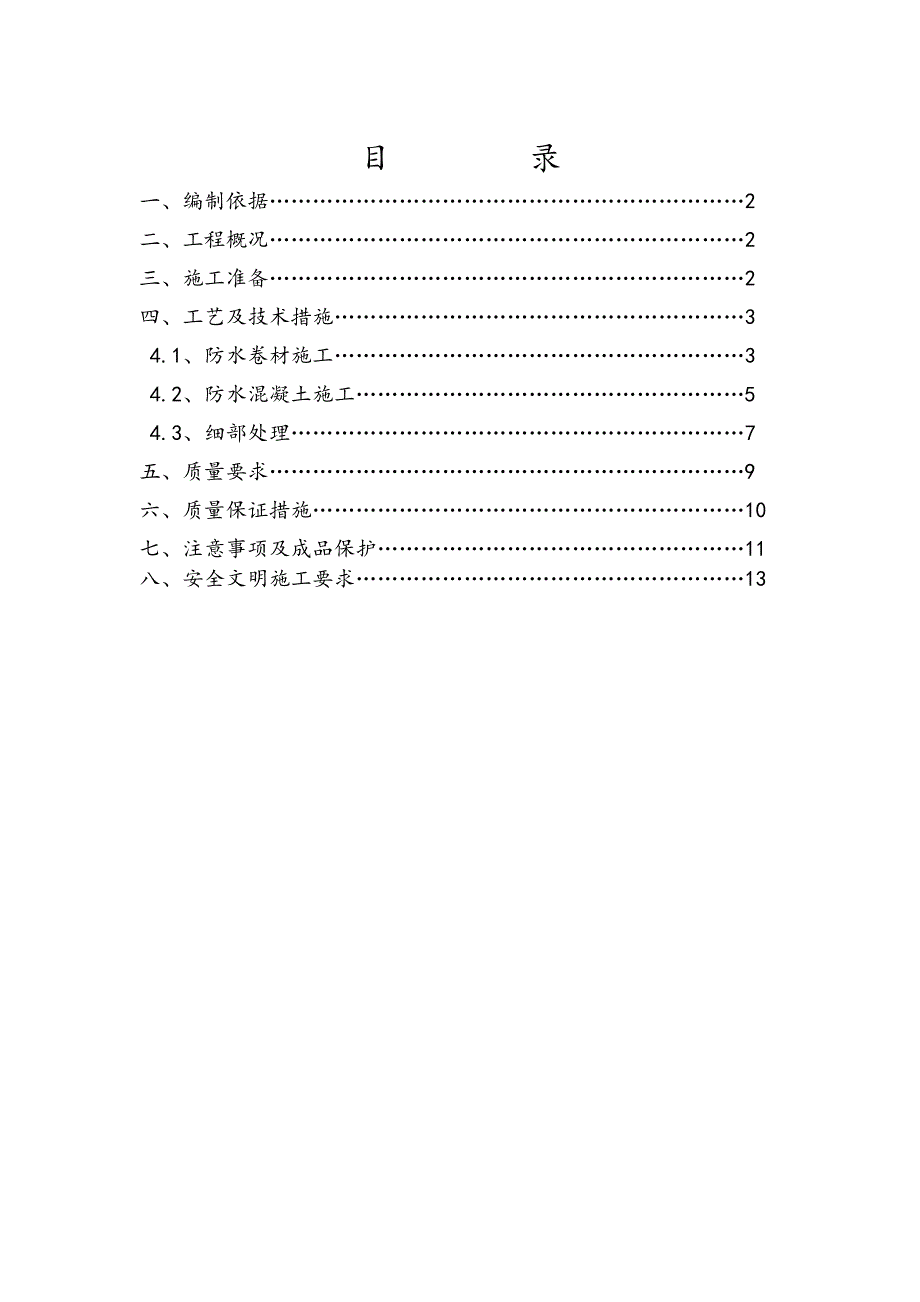

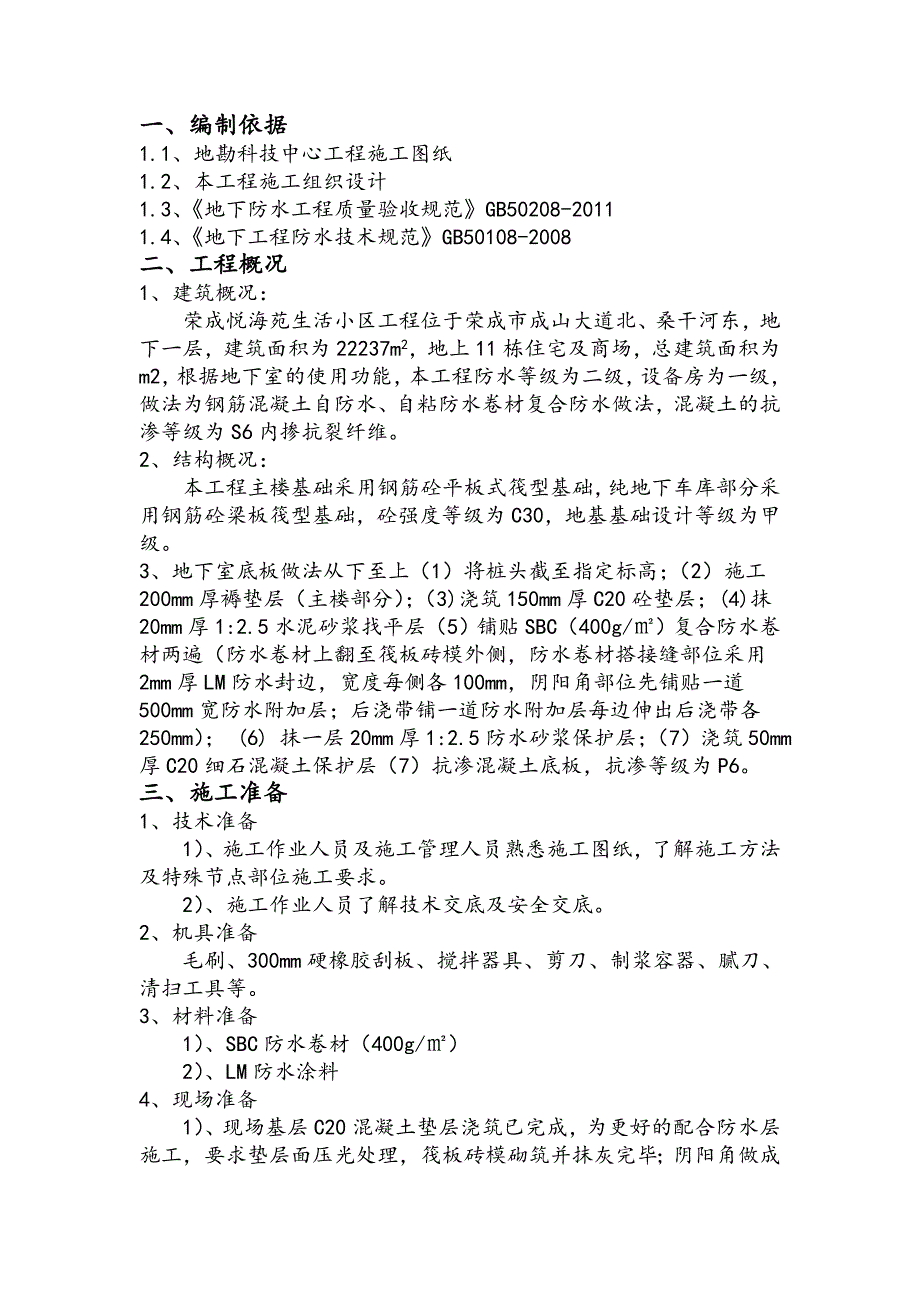

1、目 录一、 编制依据2二、 工程概况2三、 施工准备2四、 工艺及技术措施3 4.1、防水卷材施工3 4.2、防水混凝土施工54.3、细部处理7五、 质量要求9六、 质量保证措施10七、 注意事项及成品保护11八、 安全文明施工要求13一、 编制依据1.1、地勘科技中心工程施工图纸1.2、本工程施工组织设计1.3、地下防水工程质量验收规范GB50208-20111.4、地下工程防水技术规范GB50108-2008二、 工程概况1、建筑概况：荣成悦海苑生活小区工程位于荣成市成山大道北、桑干河东，地下一层，建筑面积为22237m2，地上11栋住宅及商场，总建筑面积为m2，根据地下室的使用功能，本工
2、程防水等级为二级，设备房为一级，做法为钢筋混凝土自防水、自粘防水卷材复合防水做法，混凝土的抗渗等级为S6内掺抗裂纤维。2、结构概况：本工程主楼基础采用钢筋砼平板式筏型基础，纯地下车库部分采用钢筋砼梁板筏型基础，砼强度等级为C30，地基基础设计等级为甲级。 3、地下室底板做法从下至上（1）将桩头截至指定标高；（2）施工200mm厚褥垫层（主楼部分）；（3)浇筑150mm厚C20砼垫层；(4)抹20mm厚1:2.5水泥砂浆找平层（5）铺贴SBC（400g/）复合防水卷材两遍（防水卷材上翻至筏板砖模外侧，防水卷材搭接缝部位采用2mm厚LM防水封边，宽度每侧各100mm，阴阳角部位先铺贴一道500mm
3、宽防水附加层；后浇带铺一道防水附加层每边伸出后浇带各250mm）； (6) 抹一层20mm厚1:2.5防水砂浆保护层；（7）浇筑50mm厚C20细石混凝土保护层（7）抗渗混凝土底板，抗渗等级为P6。三、 施工准备1、技术准备1）、施工作业人员及施工管理人员熟悉施工图纸，了解施工方法及特殊节点部位施工要求。2）、施工作业人员了解技术交底及安全交底。2、机具准备毛刷、300mm硬橡胶刮板、搅拌器具、剪刀、制浆容器、腻刀、清扫工具等。3、材料准备1）、SBC防水卷材（400g/） 2）、LM防水涂料4、现场准备1） 、现场基层C20混凝土垫层浇筑已完成，为更好的配合防水层施工，要求垫层面压光处理，筏

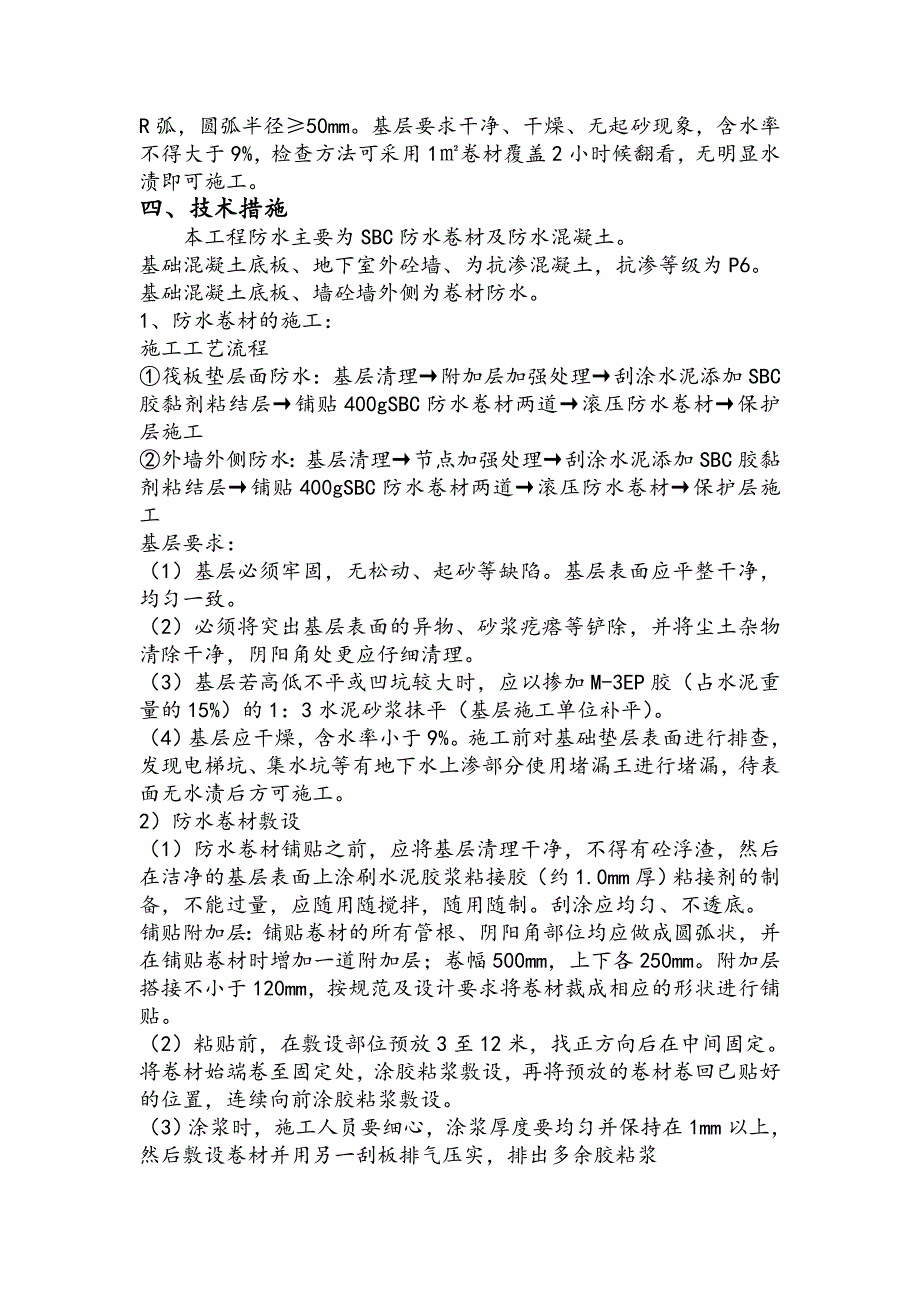

4、板砖模砌筑并抹灰完毕；阴阳角做成R弧，圆弧半径50mm。基层要求干净、干燥、无起砂现象，含水率不得大于9%，检查方法可采用1卷材覆盖2小时候翻看，无明显水渍即可施工。四、 技术措施本工程防水主要为SBC防水卷材及防水混凝土。基础混凝土底板、地下室外砼墙、为抗渗混凝土，抗渗等级为P6。基础混凝土底板、墙砼墙外侧为卷材防水。1、防水卷材的施工：施工工艺流程筏板垫层面防水：基层清理附加层加强处理刮涂水泥添加SBC胶黏剂粘结层铺贴400gSBC防水卷材两道滚压防水卷材保护层施工外墙外侧防水：基层清理节点加强处理刮涂水泥添加SBC胶黏剂粘结层铺贴400gSBC防水卷材两道滚压防水卷材保护层施工基层要求：
5、（1）基层必须牢固，无松动、起砂等缺陷。基层表面应平整干净，均匀一致。（2）必须将突出基层表面的异物、砂浆疙瘩等铲除，并将尘土杂物清除干净，阴阳角处更应仔细清理。（3）基层若高低不平或凹坑较大时，应以掺加M-3EP胶（占水泥重量的15%）的1：3水泥砂浆抹平（基层施工单位补平）。（4）基层应干燥，含水率小于9%。施工前对基础垫层表面进行排查，发现电梯坑、集水坑等有地下水上渗部分使用堵漏王进行堵漏，待表面无水渍后方可施工。2）防水卷材敷设（1）防水卷材铺贴之前，应将基层清理干净，不得有砼浮渣，然后在洁净的基层表面上涂刷水泥胶浆粘接胶（约1.0mm厚）粘接剂的制备，不能过量，应随用随搅拌，随用随制
6、。刮涂应均匀、不透底。铺贴附加层：铺贴卷材的所有管根、阴阳角部位均应做成圆弧状，并在铺贴卷材时增加一道附加层；卷幅500mm，上下各250mm。附加层搭接不小于120mm，按规范及设计要求将卷材裁成相应的形状进行铺贴。（2）粘贴前，在敷设部位预放3至12米，找正方向后在中间固定。将卷材始端卷至固定处，涂胶粘浆敷设，再将预放的卷材卷回已贴好的位置，连续向前涂胶粘浆敷设。（3）涂浆时，施工人员要细心，涂浆厚度要均匀并保持在1mm以上，然后敷设卷材并用另一刮板排气压实，排出多余胶粘浆（4）卷材应粘贴牢无空鼓、打皱，粘贴面积达85%以上。2、防水混凝土施工卷材粘贴施工完毕，并验收合格后，进行防水底板混
7、凝土施工。防水基础底板与混凝土墙分开浇筑，混凝土底板及混凝土墙跟部距底板300mm高度范围内墙体，整体一次浇筑完毕，混凝土墙的水平施工缝处设置止水钢板。（见下图）施工缝新旧混凝土接槎处，在浇筑前进行表面凿毛处理，清除表面浮浆及松散石子，用清水冲洗保持湿润，浇筑时接槎处先用与混凝土同标号的水泥砂浆铺2030mm厚，然后继续浇筑砼。防水混凝土浇筑：a、底板混凝土整体连续浇筑。浇筑按宽度为8m左右的带状进行依次浇筑。b、剪力墙混凝土浇筑时要分层浇筑，每层浇筑厚度约300mm。c、泵送浇筑按顺序进行时，如浇筑间隔时间过长，末与先期浇筑的砼连接上时，要用塔吊及吊斗辅助浇筑，在先期浇筑的砼达到初凝前进行补
8、浇，保证砼浇筑的整体连续浇筑。混凝土振捣：a、防水混凝土采用机械振捣，振动棒插点间距不大于500mm，振捣至混凝土表面泛浆无气泡产生为止。b、底板混凝土在初凝后表面收水时用抹子进行表面抹压，以抵抗表面收缩产生的裂缝，并达到密实性。混凝土的养护：防水混凝土浇筑后4小时内浇水养护，并在表面覆盖塑料薄膜，避免水份散失，保持混凝土表面湿润。养护时间为14天。3、细部处理： 集水坑处附加层处理 地下室外墙甩茬处理筏板与剪力墙连接部位1#坡道变形缝处防水处理筏板水平后浇带处防水附加层处理外墙止水螺栓大样图阴阳角卷材切割大样图搭接宽度及错缝位置大样图出墙管根处大样图五、 质量要求1.卷材防水层的搭接缝应粘结
9、牢固，密封严密，不得有皱折，翘边和鼓泡，无空鼓、损伤、滑移、封口不严等缺陷。2.防水层的保护层与防水层应粘结牢固，结合紧密，厚度均匀一致。3、施工中做好记录。确保不发生渗漏质量隐患。施工中细部构造作法应严加控制。4、防水层基层表面应平整，必须将基层表面的异物、砂浆块、砼碎块和其它尘土杂物清除干净，不得有空鼓、开裂及起砂、脱皮等缺陷。5、防水层材料多为易燃品，存放和操作应隔绝火源，做好防火工作。6.、卷材不得在阴阳角处接头，接头应留在平面上，距立面不应小于600。接头处应间隔错开。7、铺贴后的卷材应平整、顺直，搭接尺寸正确。不得有扭曲。8、卷材搭接宽度的允许偏差为-10。9、卷材防水层的施工质量
10、检查数量，应按铺贴面积每100抽查1处，每处10，且不得少于3处。本防水工程施工质量项目部采取全数检查。六、 质量保证措施1、地下室外墙支模必须施工带止水钢板的止水螺栓，止水螺栓大样如下图：2、项目部根据商品混凝土供应商提供的合格证、进场后的的塌落度抽查、留置试块（抗压、抗渗试块）并送检等手段进行质量控制，抗渗试块底板留置2组，地下剪力墙留置2组。3、商砼进场后必须进行塌落度抽查，每次浇筑的前4车每车抽查一次，之后每100m3抽查不得少于一次。塌落度允许偏差控制在20mm。本工程采用商砼，对于进场的商砼，必须有产品合格证、商砼运输单及配合比通知单。4、防水砼施工前协调电力等有关部门，保证施工期
11、间的水电连续供应，避免因其他原因造成施工中断，形成施工冷缝。5、除每层剪力墙上反30cm位置，其他部位不得出现施工缝。对筏板浇筑宽度，砼泵泵送能力，商砼运输车数量等作定量的计算。6、防水砼施工必须振捣密实，用插入式振捣器进行振捣,振捣过程中要注意振捣棒与水平面夹角不得小于45度，使用振捣棒应快插慢拔，每点振捣时间不得少于40秒，各振捣点距离不得大于50cm。七、 注意事项及成品保护7.1注意事项：（1）水泥基胶粘浆涂刷后应随即铺贴卷材，防止时间过长，水分散失，影响粘结质量。（2）敷设卷材时必须保证搭接宽度，长边为100mm，短边为120mm。（3）用刮板排气粘实的同时应注意卷材下有无硬性颗粒及
12、其它物质，如有应取出重新粘贴。（4）卷材必须平贴在找平层或下层卷材上，不得有空鼓、打皱现象，如有且无法纠正时，应割开按接缝处理。（5）所有阴阳角部位均增设一道附加层，其宽度为500m，水平面和立面分别为250。（6）防水层水平搭接位置不能在同一位置，应错开布置，错开位置间距为三分之一卷材宽度。7.2接缝的操作（1）涂胶部位要求干燥无水，洁净无其他杂质，以保证粘接质量（2）卷材全部或部分敷设完后，将搭接缝的上层卷材向上弯曲。用专用涂胶器或腻刀在搭接缝的下层涂胶，涂胶应连续均匀，涂胶厚度应在0.7mm0.9mm之间，宽度应不小于30mm，涂胶后粘合压定。上层卷材封口采用专用封口料封口，封口宽度不小
13、于300mm。（3）接缝操作也可以在卷材敷设的同时进行，但应特别注意，不要将水泥浆沾到涂好的胶上，否则将影响接缝质量。（4）、基础底板侧面防水卷材要沿底板砖模侧壁向上铺贴，并留置250mm宽，待底板砼浇筑完毕后，与底板面层的卷材进行搭接铺贴。7.3、成品保护1、复合卷材施工过程发生中断要做好复合卷材的保护措施，特别是中断期较长或中断期间复合卷材施工现场有外界损坏因素的，必须作好复合卷材保护。工程继续保护主要防止意外或对人为对复合卷材的损坏，其因素主要注意：机械损坏；高空落物损坏；人为损坏；风刮损坏；人工或自然堆落物损坏；高温烧烫损坏；化学物质损坏等；2、卷材防水材料铺贴完毕后，应经过1天时间方能上人施工下道工序；3、施工过程如遇有大风，应将已铺贴的卷材采用重物压住，避免卷材被大风掀起；4、防水保护层施工时，避免使用振动棒振捣保护层砼，以免扰动防水层及破坏防水层，另外，砼运输时尽量使用吊臂直接运送至浇筑地点，如果吊臂不能伸直浇筑地点应在防水层上铺设两层模板，并在手推车支腿绑上垫板，以免穿破防水层。5、桩头部位防水涂料涂刷前必须将钢筋扳直到位后方能涂刷防水涂料，以
