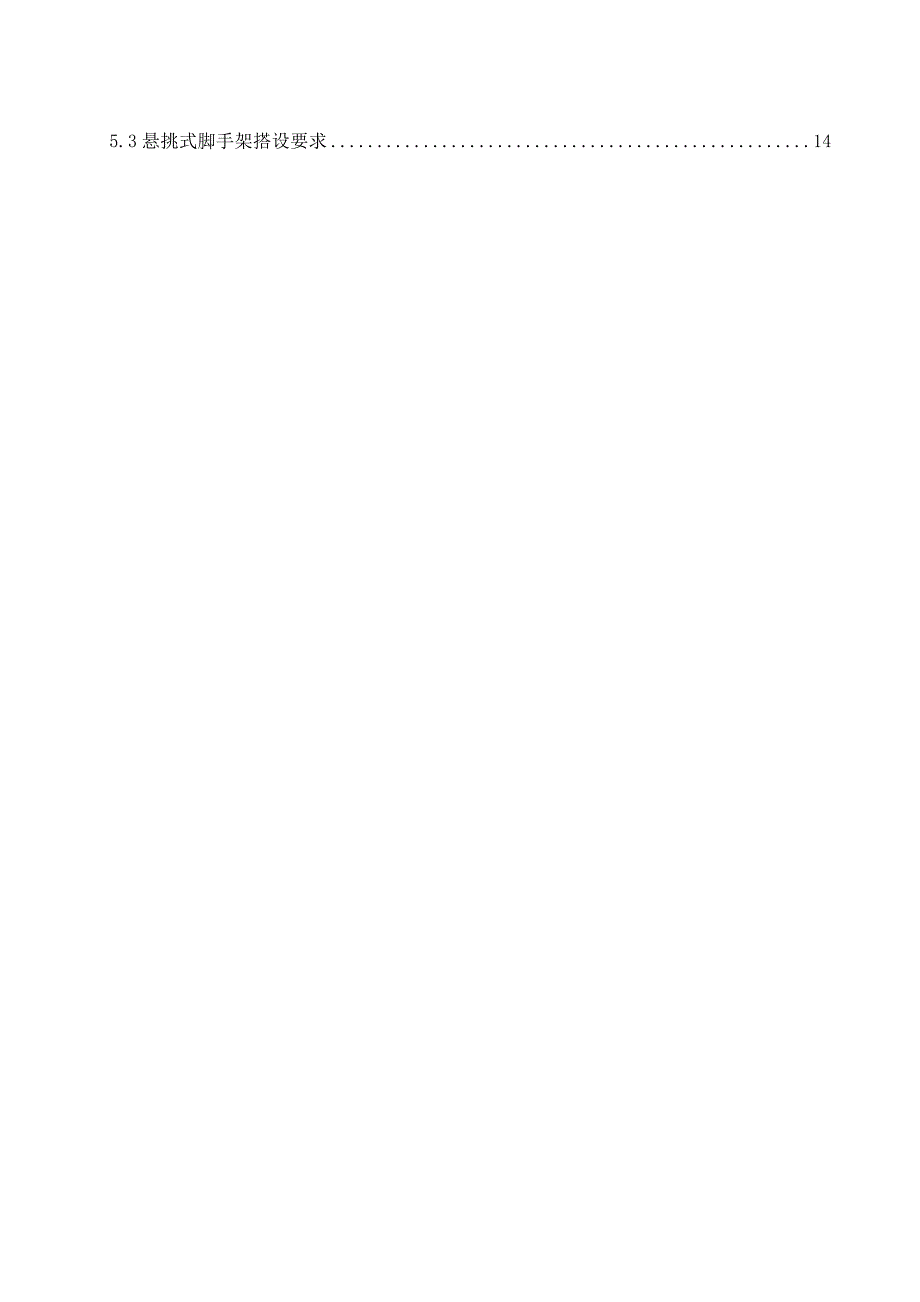

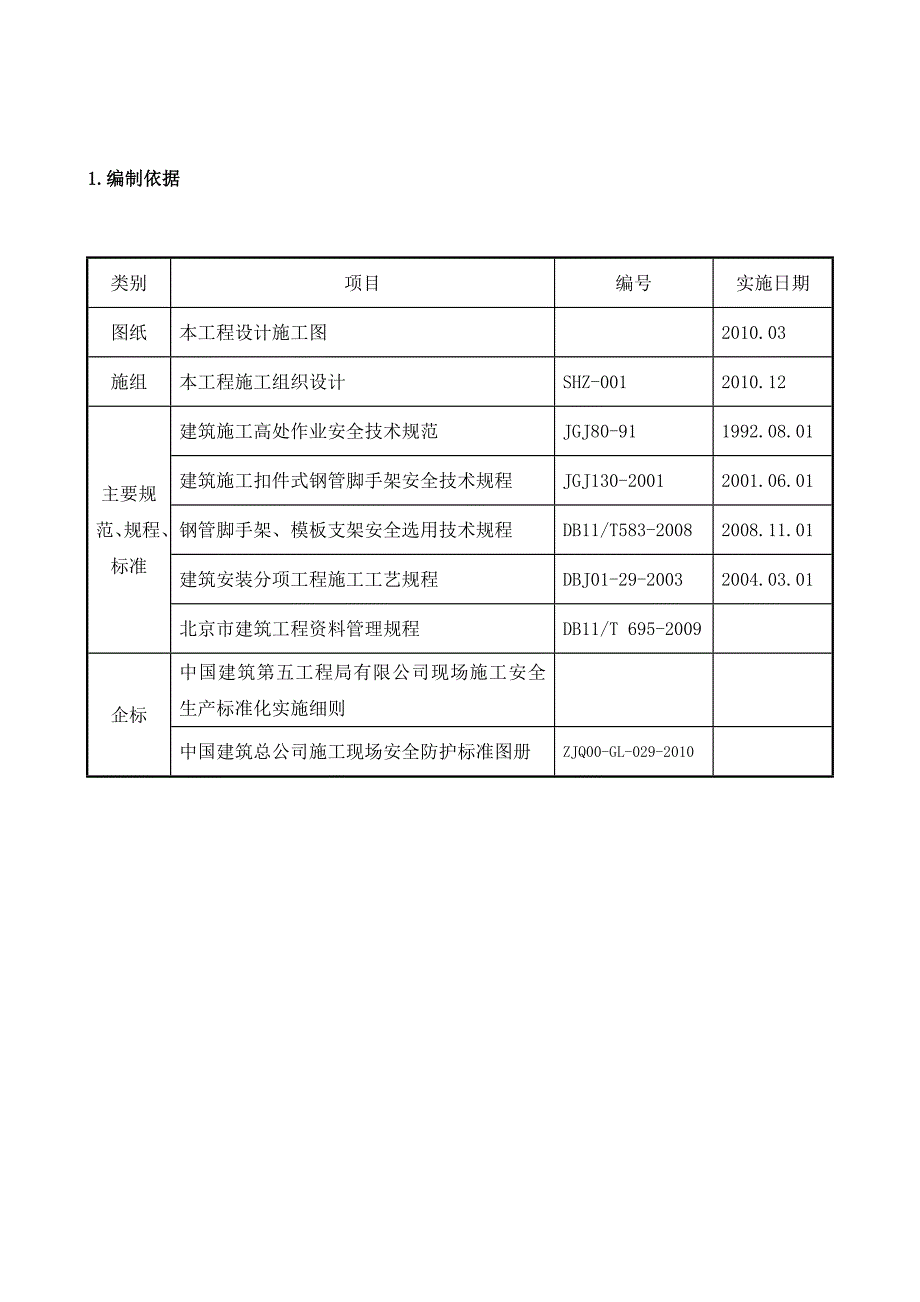

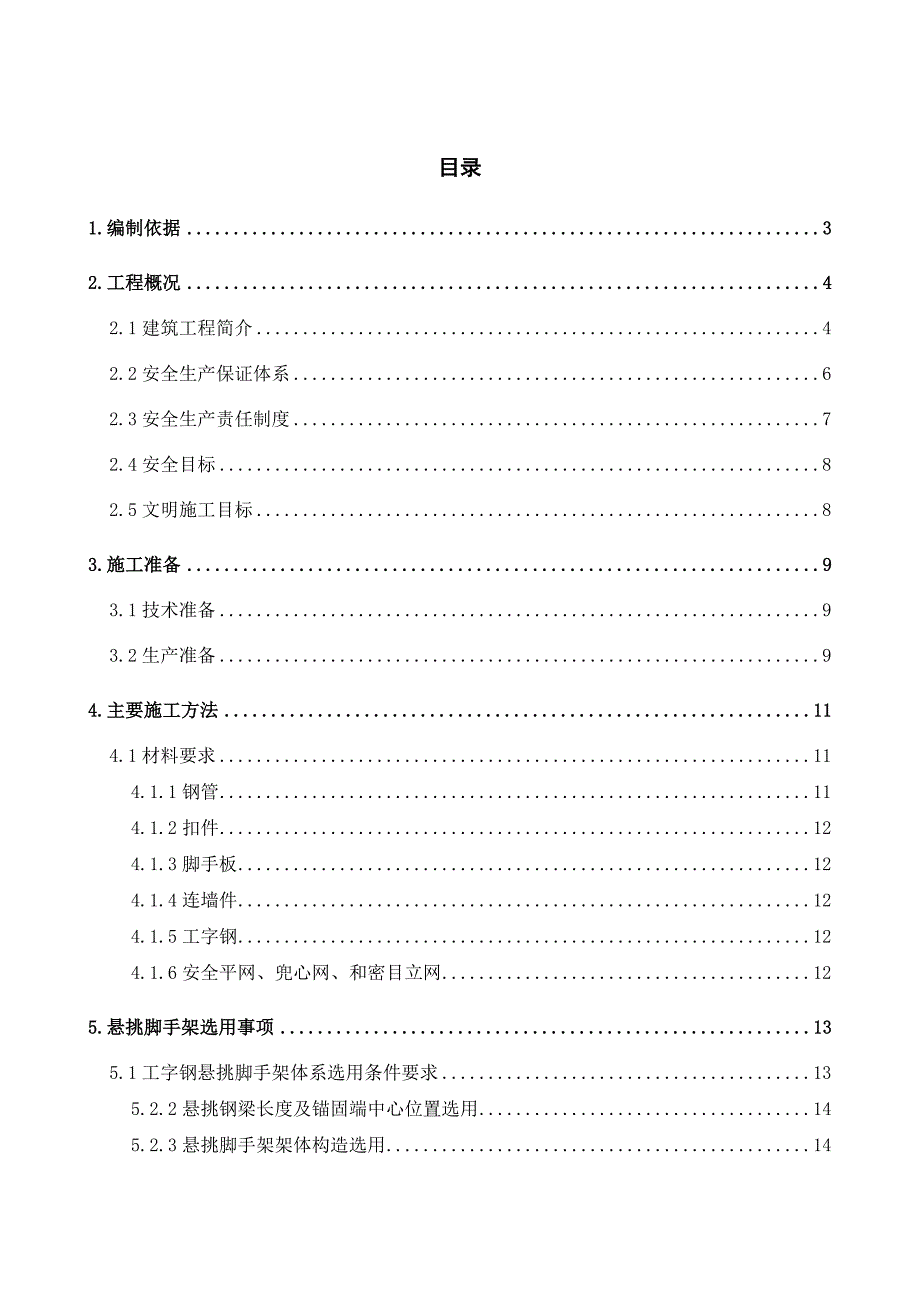

1、目录1.编制依据32.工程概况42.1建筑工程简介42.2安全生产保证体系62.3安全生产责任制度72.4安全目标82.5文明施工目标83.施工准备93.1技术准备93.2生产准备94.主要施工方法114.1材料要求114.1.1钢管114.1.2扣件124.1.3脚手板124.1.4连墙件124.1.5工字钢124.1.6安全平网、兜心网、和密目立网125.悬挑脚手架选用事项135.1工字钢悬挑脚手架体系选用条件要求135.2.2悬挑钢梁长度及锚固端中心位置选用145.2.3悬挑脚手架架体构造选用145.3悬挑式脚手架搭设要求141.编制依据类别项目编号实施日期图纸本工程设计施工图2010.
2、03施组本工程施工组织设计SHZ-0012010.12主要规范、规程、标准建筑施工高处作业安全技术规范JGJ80-911992.08.01建筑施工扣件式钢管脚手架安全技术规程JGJ130-20012001.06.01钢管脚手架、模板支架安全选用技术规程DB11/T583-20082008.11.01建筑安装分项工程施工工艺规程DBJ01-29-20032004.03.01北京市建筑工程资料管理规程DB11/T 695-2009企标中国建筑第五工程局有限公司现场施工安全生产标准化实施细则中国建筑总公司施工现场安全防护标准图册ZJQ00-GL-029-20102.工程概况2.1建筑工程简介序号项目
3、内容1建筑面积地上建筑面积（m2）C-1A#14546.62C-1B#20321.46C-2#17489.20C-3#20049.27C-4#17064.01C-5#2800C-1#车库50地下建筑面积（m2）C-1A#1642.20C-1B#2505.51C-2#1756.37C-3#2116.56C-4#1644.30C-5#0C-1#车库19010.002建筑层数与层高地上层数C-1A# 、C-1B#、 C-2#20层C-3#、C-4#21层C-5#3层C-1#车库局部1层地下层数C-1A# 、C-1B#、 C-2#、 C-3#3层C-4#2层C-5#0C-1#车库2地上部分层高（m）C
4、-1A# 、C-1B#、 C-2#、 C-3#2.8C-4#2.8C-5#3.9C-1#车库局部6.2地下部分层高（m）C-1A# 、C-1B#、 C-2#、 C-3#3.5、3.8C-4#3.1、3.0C-5#0C-1#车库3.5、3.83建筑高度各栋号0.000绝对标高C-1A#、C-1B#、C-2#、C-3#、C-4#49.260C-5#C-1#车库室内外高差C-1A#、C-1B#、C-2#、C-3#、C-4#0.3mC-5#0.45mC-1#车库0.3m檐口高度C-1A#、C-1B#、C-2#58.8C-3#、C-4#58.8C-5#C-1#车库0建筑总高C-1A#、C-1B#、C-2
5、#63.95C-3#、C-4#63.65C-5#C-1#车库04建筑平面横轴编号C-1A144纵轴编号C-1AATC-1B12/21C-1BAGC-212/22C-2ADC-3158C-3AJC-41-11-7C-41-A1-S2-12-72-A2-XC-1车库114C-1车库ARC-5110C-5AJ横轴距离(m)C-1A64.78纵轴距离(m)C-1A18.85C-1B81.73C-1B24.99C-286.7C-212.9C-386.18C-315.3C-412.22C-432.4612.2240.99C-1车库89.4C-1车库116.6C-543.845C-537.11 2.2安全生
6、产保证体系本工程建立以项目经理部为核心的安全施工领导组织，组成以项目经理为首的分级负责的安全生产保证体系，如下图所示。2.3安全生产责任制度项目经理：是安全生产的第一责任人，统筹协调、指挥、全面负责安全管理。安全生产责任人：是安全管理的第一直接责任人，代表项目经理部行使安全管理的权力，负责本工程安全标准的制定，执行情况的监督与检查。项目总工：是安全技术的第一责任者，负责安全技术措施的审核批准。生产副经理：是对现场安全全过程进行管理监督的有效管理人。各工长、专职安全员在指挥部的统一领导下，具体负责安全技术、措施的执行，领导劳务作业队伍开展安全建设，是安全生产有力保证层。现场施工员安全责任：（1）
7、工地施工员应所管工程的安全生产负直接责任。（2）组织实施安全技术措施，进行安全技术交底。（3）不违章指挥，组织工人学习安全操作规程，教育工人不违章作业。（4）发生工伤事故要立即上报，保护现场，参与调查处理工作。（5）参加工地的定期安全生产检查，并负责整改措施的落实。项目安全资料员、安全检查员安全责任：（1）工地安全员协助工地负责人对本工地工人进行经常性的安全生产教育。（2）组织本工地成员学习安全技术操作规程、安全生产制度和正确使用安全防护用具、用品，对施工班组进行安全交底工作。（3）要严格按各种安全规定对本地作业区的一切安全防护设施进行认真检查，保证工人能在安全的环境下操作，不合格的要坚决整改
8、。（4）坚决制止违章作业，当发现有不安全情况时，要及时处理和向领导汇报，如遇紧急险情时，有权命令撤出作业人员，并报告有关领导处理。（5）参加本工地的安全事故分析研究，建议和协助工地完善防止事故发生的安全措施。（6）参加分公司或工地的安全活动和安全检查。班（组）长安全责任：（1）班（组）长是本班安全生产的直接责任人，要模范遵守安全生产规章制度，领导本班（组）安全作业。（2）对班组成员认真进行安全交底，有权拒绝违章指挥。（3）班组要对所使用的机具、设备、防护用具及作业环境进行安全检查，发现问题立即采取改进措施，制止冒险作业。（4）组织班组安全活动日，开好班前安全生产会。（5）发生工伤事故要立即向领
9、导（施工员或质安员）报告。工人（民工、临时工）安全责任：（1）凡没有按受岗位安全教育的工人（民工）不得上岗作业。（2）要认真执行安全生产操作规程和本单位的安全制度，不违章作业。（3）积极参加工地组织的安全学习，有事要先请假，事后要补回。（4）进入施工现场自觉配配带个人劳动防护用品，服从工地安全管理人员的指挥。（5）作业时关心周围工人的安全状况，发生险情和他人违章作业要及时向班长报告。2.4安全目标确保无重大工伤事故，杜绝死亡事故，轻伤频率控制在3以内。2.5文明施工目标达到北京市施工现场管理的相关要求。3.施工准备3.1技术准备3.1.1技术交底技术交底中的操作工艺及措施要求应具体、细致、可操
10、作性强。技术交底需有本工程明确的质量要求；技术交底有成品保护、安全、环保措施；技术交底中的技术负责人、交底人、被交底人均应明确交底内容。3.1.2机具准备要求安装工具由分包单位自备，但要求所使用的设备必须满足本工程要求。3.1.3技术工作计划（1）技术交底计划施工方案交底计划安排表序号交底名称交底人参加人员日期安排1型钢悬挑式双排脚手架施工方案项目总工栋号长、安全生产部、分包单位施工队长及技术员2011.04.15施工技术交底计划安排表序号交底名称交底人参加人员日期安排1型钢悬挑式双排脚手架安装技术交底技术质量部栋号长、分包单位班组2011.04.252型钢悬挑式双排脚手架安装安全交底安全生产
11、部栋号长、分包单位班组2011.04.253.2生产准备3.2.1生产临时设置投入力量清除施工场地上的各种障碍物，从而保证下一步全面施工的顺利进行；同时安排临时设施。3.2.2各种资源需用量计划（1）主要劳动力计划根据图纸及材料种类、合同工期考虑，各栋号平均人数15人，为保证质量、提高效率，作业班组保持相对稳定。（2）主要周转材料投入计划主要周转材料投入计划序号材料名称规格单位数量备注1钢管D=48mmm25000外脚手架搭设2扣件个配套使用外脚手架搭设3脚手板m2500外脚手架搭设4I16工字钢4.1m根450脚手架底部悬挑体系5钢丝绳25根450底部悬挑体系斜拉索4.主要施工方法根据建筑平
12、面特点，自6层结构至顶层采用工字钢悬挑脚手架体系，在满足搭设高度小于24m的要求下，整套体系分两步完成，第二次悬挑部位在14层结构处。悬挑脚手架的架体部分均采用48钢管搭设，架子立杆纵距为1.5m，立杆横距为1.05m，步距为1.4m，内立杆离开墙面处300mm，施工电梯处的架子连接应作分离搭设处理，以便装饰阶段外架子拆除后的施工。4.1材料要求4.1.1钢管脚手架钢管采用48mm，壁厚3.5mm；横向水平杆最大长度2200mm，其它杆最大长度6000mm，且每根钢管最大重量不应大于25kg。钢管尺寸和表面质量应符合下列规定：新钢管应有质量合格证、质量检查报告；钢管表面应平直光滑，不应有裂缝、
13、结疤、分层、错位、硬弯、毛刺、压痕和深的划道；钢管允许偏差见下表：序号项目允许偏差检查工具1焊接钢管尺寸（mm）： 外径48、壁厚3.5-0.5游标卡尺2钢管两端面切斜偏差1.7塞尺、拐角尺3钢管外表面锈蚀深度0.50游标卡尺4各种杆件的端部弯曲L1.5m5钢板尺5立杆弯曲 3ml4m4ml6.5m12206水平杆、斜杆的钢管弯曲L6.5m30钢管上禁止打眼。4.1.2扣件扣件式钢管脚手架采用可锻铸铁制作的扣件，其材质应符合现行国家标准钢管脚手架扣件（GB15831）规定；采用其它材料制作的扣件，应经试验证明其质量符合该标准的规定后方可使用；6.5N.M扣件，在螺栓拧紧扭矩达6.5N.M时,不得发生破坏。4.1.3脚手板脚手板采用由50mm厚松木板，每块质量不宜大于30kg。4.1.4连墙件连墙件的材质应符合现行国家标准碳素结构钢（GB/T700）中Q235-A的规定。经检验合格的构配件应按品种、规格分类，堆放整齐、平稳，堆放场地不得有积水。应清除搭设场地杂物，平整搭设场地，并使排水畅通。4.1.5工字钢采用16#轻型工字钢，高度160mm，腿宽81mm，腰厚5mm，理论重量15kg/m，单根悬挑钢梁长度4.1m。
