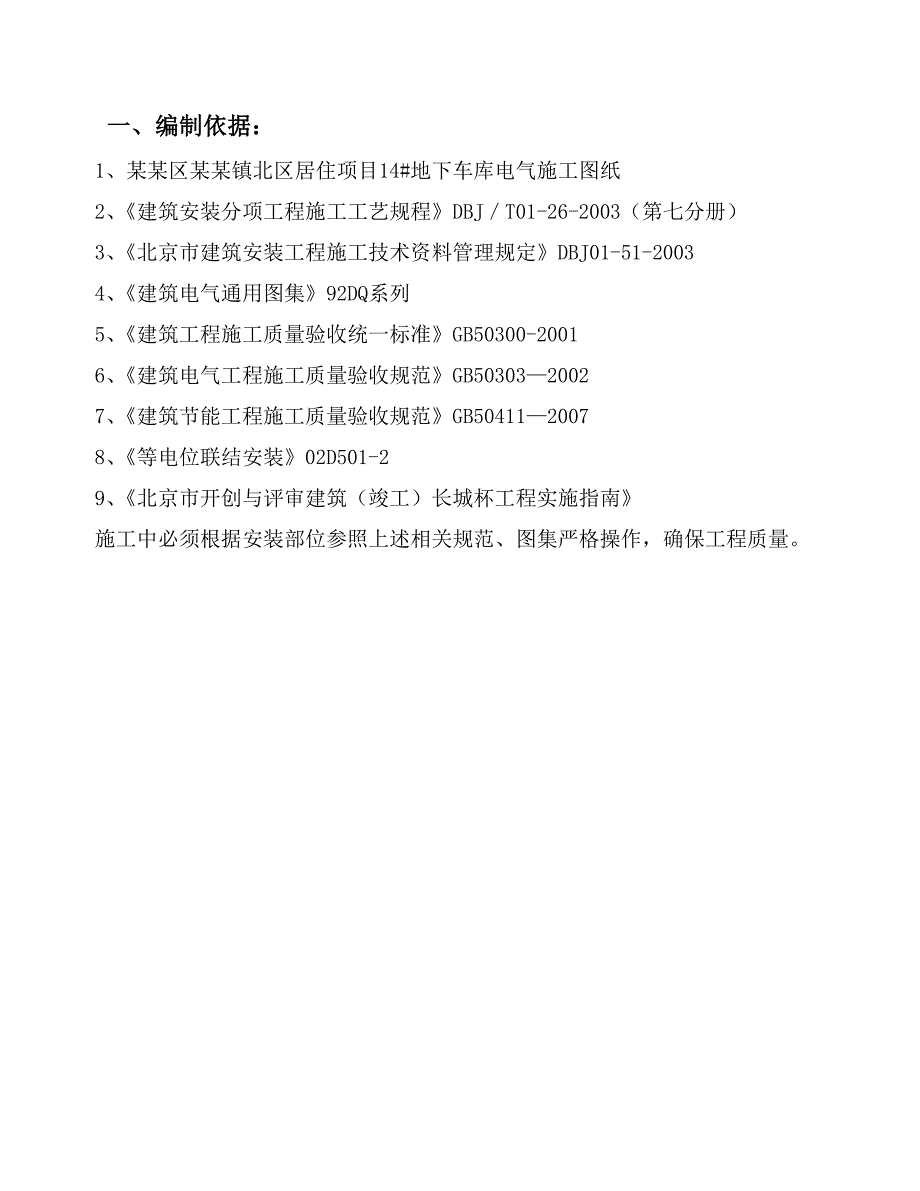

1、 一、编制依据：1、某某区某某镇北区居住项目14#地下车库电气施工图纸2、建筑安装分项工程施工工艺规程DBJT01-26-2003（第七分册）3、北京市建筑安装工程施工技术资料管理规定DBJ01-51-20034、建筑电气通用图集92DQ系列5、建筑工程施工质量验收统一标准GB50300-20016、建筑电气工程施工质量验收规范GB5030320027、建筑节能工程施工质量验收规范GB5041120078、等电位联结安装02D501-29、北京市开创与评审建筑（竣工）长城杯工程实施指南施工中必须根据安装部位参照上述相关规范、图集严格操作，确保工程质量。 工程名称某某区某某镇北区居住项目14#地

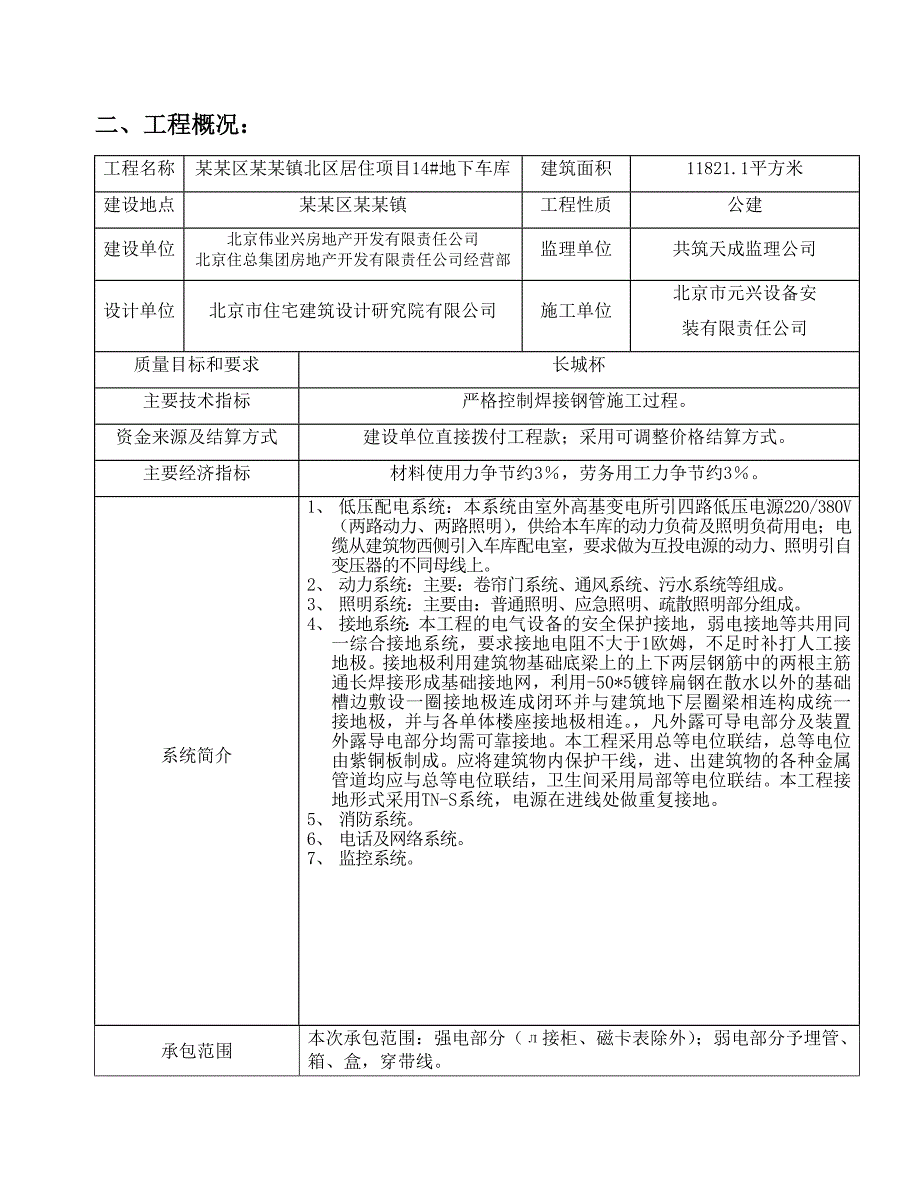

2、下车库建筑面积11821.1平方米建设地点某某区某某镇工程性质公建建设单位北京伟业兴房地产开发有限责任公司北京住总集团房地产开发有限责任公司经营部监理单位共筑天成监理公司设计单位北京市住宅建筑设计研究院有限公司施工单位北京市元兴设备安装有限责任公司质量目标和要求长城杯主要技术指标严格控制焊接钢管施工过程。资金来源及结算方式建设单位直接拨付工程款；采用可调整价格结算方式。主要经济指标材料使用力争节约3，劳务用工力争节约3。系统简介1、 低压配电系统：本系统由室外高基变电所引四路低压电源220/380V（两路动力、两路照明），供给本车库的动力负荷及照明负荷用电；电缆从建筑物西侧引入车库配电室，要求
3、做为互投电源的动力、照明引自变压器的不同母线上。2、 动力系统：主要：卷帘门系统、通风系统、污水系统等组成。3、 照明系统：主要由：普通照明、应急照明、疏散照明部分组成。4、 接地系统：本工程的电气设备的安全保护接地，弱电接地等共用同一综合接地系统，要求接地电阻不大于1欧姆，不足时补打人工接地极。接地极利用建筑物基础底梁上的上下两层钢筋中的两根主筋通长焊接形成基础接地网，利用-50*5镀锌扁钢在散水以外的基础槽边敷设一圈接地极连成闭环并与建筑地下层圈梁相连构成统一接地极，并与各单体楼座接地极相连。，凡外露可导电部分及装置外露导电部分均需可靠接地。本工程采用总等电位联结，总等电位由紫铜板制成。应
4、将建筑物内保护干线，进、出建筑物的各种金属管道均应与总等电位联结，卫生间采用局部等电位联结。本工程接地形式采用TN-S系统，电源在进线处做重复接地。5、 消防系统。6、 电话及网络系统。7、 监控系统。承包范围本次承包范围：强电部分（接柜、磁卡表除外）；弱电部分予埋管、箱、盒，穿带线。二、工程概况：三、施工部署： 组织机构图项目负责人：邹旭东职称：工程师安全员：朱玉山韩立永资料员：郦燕（助工）材料员：李海亮金新堂电气质检：刘伯云窦军周电气工长：韩树国陈树骞 施工进度计划：日 期项 目开始日期完成日期2009年20108910111201030405060708091施工准备2009.08.06
5、2009.08.102接地极安装2009.08.112009.08.313结构暗配管2009.08.112010.01.314扫管、固定箱盒2009.09.302010.05.155金属线槽安装2010.04.202010.5.156管内穿导线2010.05.162010.08.167导线、电缆摇测2010.05.162010.08.168灯具安装2010.08.172010.09.059开关、插座安装2010.08.172010.09.0510配电箱、柜安装2010.07.012010.08.1511通电运行2010.09.102010.09.15（以上进度计划随土建实际施工进度做相应调整。
6、说明：2010年2月份为春节放假。因此无施工） 施工资源配置计划：劳动力进场时间及劳动计划安排表工程名称计划劳动力劳动效率进场时间施工准备4人100%2009.08接地极安装4人95%2009.08结构暗配管8人95%2009.08扫管、固定箱盒8人95%2009.09线槽、桥架安装8人95%2010.04管内穿导线、电缆8人95%2010.05导线、电缆摇测6人100%2010.05灯具安装8人100%2010.08开关、插座安装8人100%2010.08配电箱、柜安装8人100%2010.07通电运行4人100%2010.09机具进场计划及时间安排表名 称用量单位型号功率进场时间备 注电
7、焊 机2台22KVA2009.08性能良好砂 轮 锯1台1.1 KW2009.08性能良好液压开孔器1台2009.08性能良好压接钳子1台2009.08性能良好电锤、电钻4台0.2 KW2009.08性能良好氧气瓶、乙炔瓶2套2009.08安全有效主要材料进场计划材料名称材料规格工程量进场时间配电柜800x2200x6004台2010.07动力配电箱500x600x2008台2010.07照明配电箱560x870x1606台2010.07焊接钢管1512546184m2009.08热镀锌扁钢50x5498m2009.08电线BV2.5m2BV10m2m2010.05（注：此表数量不作任何依据）
8、 测量器具及仪表明细序号名 称管理类别检定周期（月）备 注1氧 压 表B12气焊、气割2乙 炔 表B12气焊、气割3辐 射 温 度 计B12闸具温升4游 标 卡 尺B12钢管管径5水 平 尺C12配电柜安装6钢 盒 尺C12坐标、标高7接地电阻摇表B12接地摇测8绝缘摇表B12导线摇测9漏电开关检测仪B12漏电开关检测10避雷线检测拉力器C12避雷线检测四、施工准备工作： 技术图纸准备：1、工程管理部组织施工管理部相关技术、质量人员审核施工图纸，参加图纸会审和设计交底，办理一次性工程洽商，制定施工方案，编制质量保证计划。2、施工员根据施工图纸、一次性洽商编制材料计划、技术交底、安全交底、专项作
9、业指导书。3、施工前编制总体施工进度计划及季、月施工进度计划，根据进度计划编制材料、机具及劳动力需要计划。4、施工管理部对本工程、本工种进行分项交底，制定技术、质量、安全管理的各项规章制度。 加工安装准备：1、根据本专业的特点和需要，与土建有关部门合理安排加工场地和材料码放场地，以保证正常施工和材料供应。2、由施工员组织人力、设置材料房、工具房、平整材料码放场地并设置各种材料标识牌。3、根据施工各阶段的工作需要，配备经过检验合格的机具设备，并设置加锁的电闸箱。4、施工用料在施工前进行除锈、刷油，按施工所需进行加工，根据主体进度做好施工安装准备。 物资供应准备：1、对生产厂家进行评价：（1）是否
10、为国家有关部门认定的生产厂家，其产品是否经过国家认证；（2）资质等级：确定其所具有的技术、设备能力，能否达到所采购产品的标准要求和供货要求。2、对采购的物资进行进场检验：（1）定货产品与外购材料，在进场前经自检合格后，上报建设单位及监理单位进行认可，避免不合格的材料进场。（2）供货方供货到现场或库房的物资，由质检员和材料员依据采购合同规定的品种、数量、规格、质量标准进行验证并抽样复试。（3）接收与工程质量有关的所有物资，在入库及进场时都必须进行验证。验证包括：观察外观质量，检查产品标牌、规格、型号、计量或点验产品数量，测量产品尺寸，审核产品质量证明文件的真实性。（4）没有接到产品质量证明文件和
11、经验证质量不合格的材料，禁止发放使用。 样板制计划：拟采取样板间制度。待样板间完工后，会同建设单位、监理单位及工程管理部相关人员一起对样板间内的安装项目进行确认。确认项目包括：规格、型号、安装位置、布局情况等。并填写样板间验收记录。 新技术推广计划：此工程电气配合采用常规做法，新技术、新工艺有待二次装修推广使用。五、主要施工方法： 铁管暗敷设施工工艺：1、工艺流程： 安装准备预制加工（1防腐、2煨弯、3套丝）测定箱盒位置固定箱盒管路敷设管路连接（1套管焊接连接、2丝扣连接）地线连接（1跨接地线焊接、2防腐处理）2、具体安装方法：2.1、配的电线管路宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土
