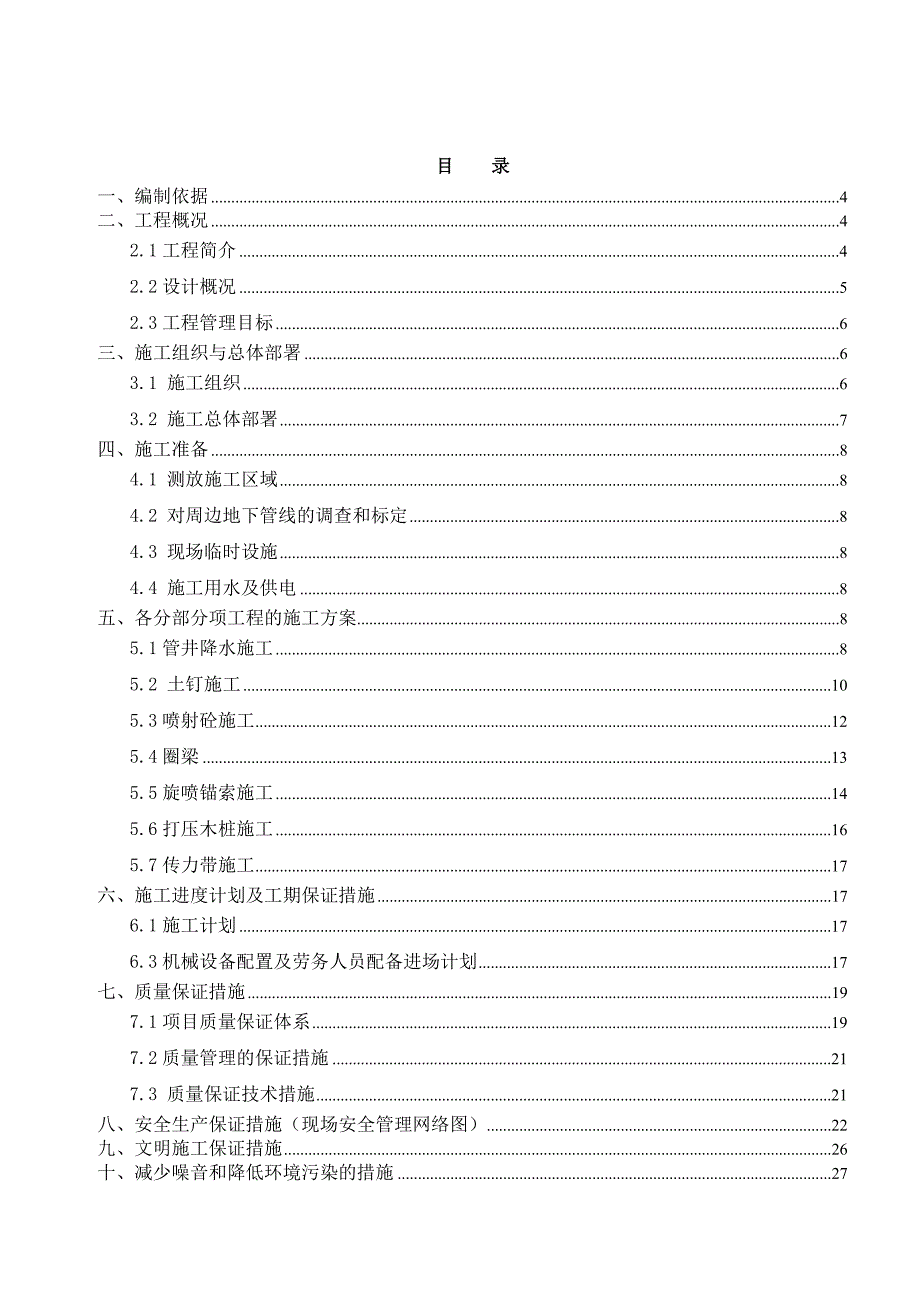

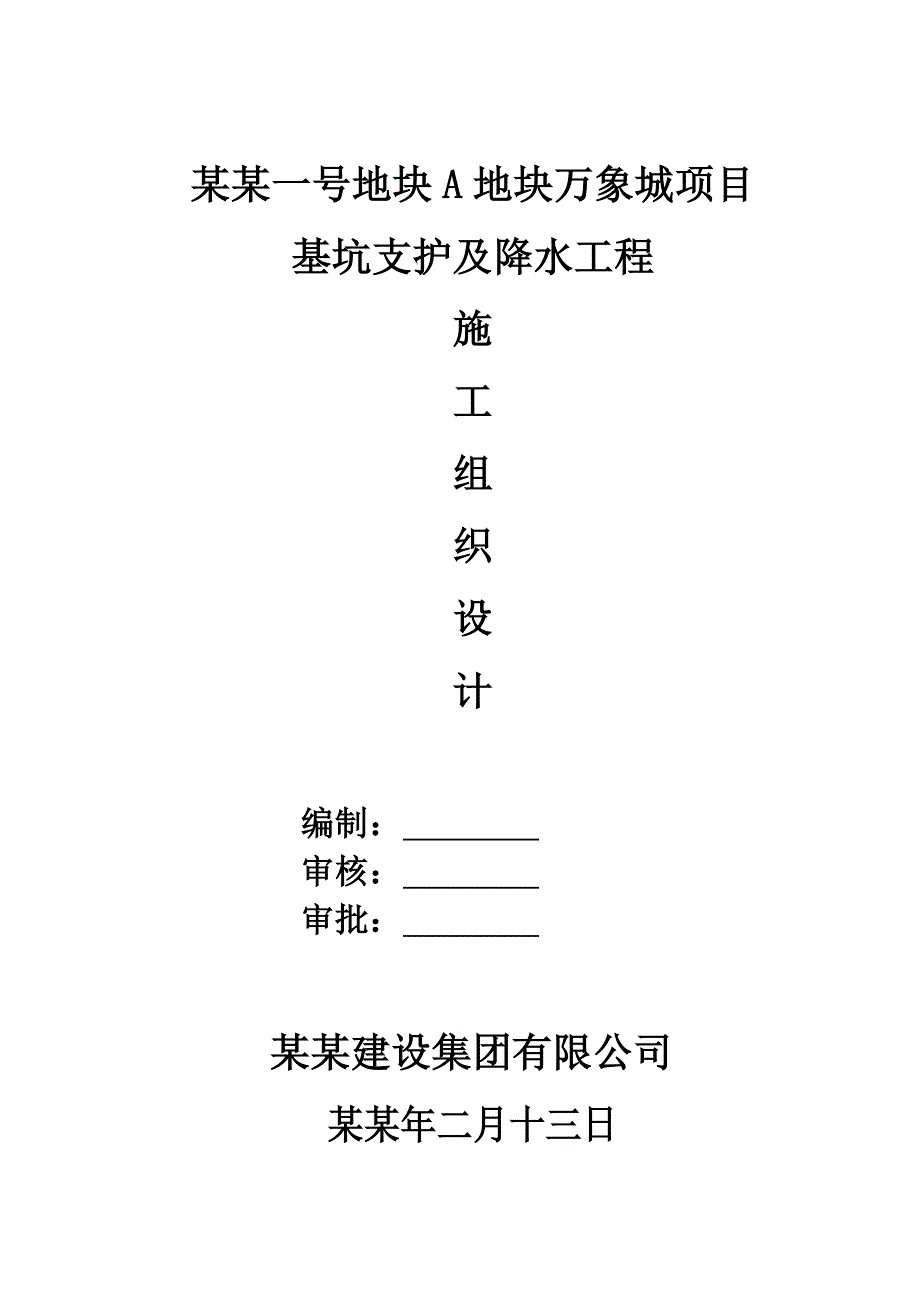

1、某某一号地块A地块万象城项目基坑支护及降水工程施工组织设计编制： 审核： 审批： 某某建设集团有限公司某某年二月十三日目 录一、编制依据4二、工程概况42.1工程简介42.2设计概况52.3工程管理目标6三、施工组织与总体部署63.1 施工组织63.2 施工总体部署7四、施工准备84.1 测放施工区域84.2 对周边地下管线的调查和标定84.3 现场临时设施84.4 施工用水及供电8五、各分部分项工程的施工方案85.1管井降水施工85.2 土钉施工105.3喷射砼施工125.4圈梁135.5旋喷锚索施工145.6打压木桩施工165.7传力带施工17六、施工进度计划及工期保证措施176.1施工计

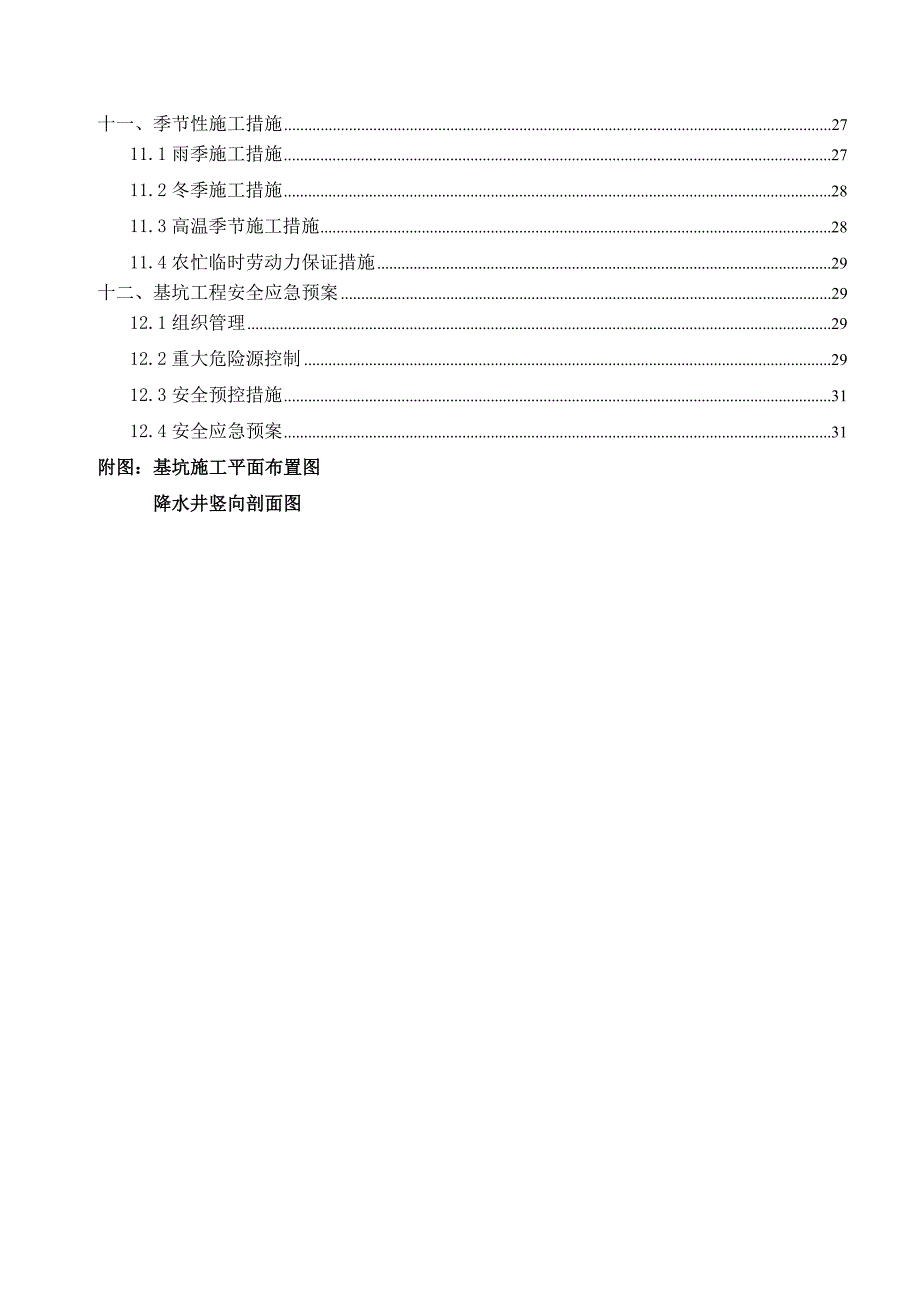

2、划176.3机械设备配置及劳务人员配备进场计划17七、质量保证措施197.1项目质量保证体系197.2质量管理的保证措施217.3 质量保证技术措施21八、安全生产保证措施（现场安全管理网络图）22九、文明施工保证措施26十、减少噪音和降低环境污染的措施27十一、季节性施工措施2711.1雨季施工措施2711.2冬季施工措施2811.3高温季节施工措施2811.4农忙临时劳动力保证措施29十二、基坑工程安全应急预案2912.1组织管理2912.2重大危险源控制2912.3安全预控措施3112.4安全应急预案31附图：基坑施工平面布置图 降水井竖向剖面图某某一号地块A地块万象城项目基坑支护及降水
3、工程一、编制依据依据万象城项目一期基坑支护设计图纸、国家法规、标准、规范、我公司施工经验、其他相关地方规章等。相关规范、标准：1、建筑地基基础设计规范（GB5007-2002）2、建筑基坑支护技术规程（JGJ120-99）3、建筑基坑工程技术规范（YB9258-97）4、混凝土结构设计规范（GB50010-2010）5、钢结构设计规范（GB50017-2003）6、建筑桩基技术规范（JGJ 94-2008）7、建筑结构荷载规范（GB50009-2001）8、加筋水泥土桩锚支护技术规程（CECS147:2004）9、建筑基坑工程监测技术规范（GB50497-2009）10、型钢水泥土搅拌墙技术规
4、程（JGJ/T199-2010）11、锚杆喷射混凝土支护技术规范（GB50086-2001）12、其他国家及江苏省现行的有效设计标准、规范、规程和标准图集二、工程概况2.1工程简介（1） 工程名称: 某某一号地块A地块万象城项目基坑支护及降水工程。（2） 建设单位: 华润新鸿基房地产（无锡）有限公司。（3） 建设地点: 金石路以北、蠡湖大剧院以东。（4） 基坑围护设计单位: 无锡市建筑设计研究院有限责任公司。（5） 施工单位：某某建设集团有限公司（6） 监理单位：无锡市滨湖建设监理咨询有限公司2.2设计概况1、基坑围护基本概况（1）本项目基坑面积约为 78000 平方米，总建筑面积为平方米。拟
5、建建筑物主要由商业楼以及地下车库组成。商业楼大致以规划道路大剧院路为界，路北高 2 层，下设一层满堂地下车库；路南高 3-4 层，下设二层满堂地下车库。建筑最高为 23.9 米，地下室埋深 12.3 米（2）挖深情况现场地标高为：临近蠡湖一侧地面标高为-1.70m，临近金石路一侧地面标高为0.00m，其余侧地面标高为-0.70m。临近蠡湖段基坑坑底标高（取板底标高）-7.95m、-8.85m、-8.25m，基坑挖深6.25m、7.15m、6.55m。其余区域基坑坑底标高（取板底标高）-12.15m、-12.85m、13.65m，基坑挖深11.45m、12.15m、14.35m、14.55m。2
6、、本工程支护结构选型：（1）临近蠡湖测（非河道段，即剖面1、2、3），采用放坡土钉墙进行支护，坡脚采用一排木桩150mm1000mm（坑中坑区域间距加密至500mm）进行加固。(2) 临近蠡湖测（河道段，即剖面1a），采用二级自然放坡进行支护，坡面段土采用压密注浆进行加固。(3) 剖面4、4a、9，采用自然放坡，坡脚采用三轴深搅桩暗墩进行加固。(4)临近金石路段（剖面5、5a、6、7、8），采用放坡土钉墙和钻孔灌注桩（水平支撑体系采用旋喷锚索）进行支护。 (5) 剖面10，采用悬臂双排钻孔灌注桩800mm1500mm进行支护，坡顶段采用自然二级放坡进行支护。 (6)坑底高低差区域：剖面11、1
7、2、13采用放坡土钉墙进行处理。3、基坑外侧采用三轴深搅桩650mm900mm进行全封闭止水。4、坑内采用波纹管井降水，坑内明水采用排水沟和集水井疏干，放坡开挖位置排水沟采用盲沟。5、基坑侧壁安全等级根据周边环境、基坑挖深和地质情况，结合现场实际情况，本工程基坑南侧壁安全等级为一级；其余位置侧壁安全等级二级。2.3工程管理目标231工期要求本工程工期为暂定于 2012 年 02 月10日；降水工程于基坑回填时结束，暂定日期为 2012年11月15日。2.3.2工程质量要求质量等级：合格。2.3.3安全文明管理目标 安全无事故。三、施工组织与总体部署3.1 施工组织3.1.1施工管理机构本工程实
8、行项目经理负责制，根据工程专业施工特点，组成项目经理部。项目经理：王伟民技术负责人：王磊项目总工：王洪凯资料员：赵 磊材料员：马根华安全员：姚定槽质检员：夏 亮施工员：倪前忠工 工 员圈梁作业组土钉喷射砼组旋喷锚索作业组 主要岗位责任制岗 位职 责项目经理负责整个工程的管理活动 ，包括工期、质量、施工阶段动态管理、考核、现场管理以及设备人员管理。项目工程师负责设计图纸的复检工作、组织研究制定施工方案和技术交底工作、组织竣工报告编写和资料提交验收报告技术负责人负责贯彻执行国家有关技术政策及上级技术管理制度，组织技术人员熟悉施工图纸，参加施工调查、图纸会审和技术交底施工员负责按施工图和施工组织方案
9、，组织分项工程的施工，确保施工进度计划的落实质检员检验各种材料的质量和各工序的施工质量，进行质量检查监督并报监理验收安全员负责本工程施工全过程的安全教育和安全检查，对关键、危险部位应做交底，并做好监督防护措施的落实。 材料员负责材料进场、验收和保管，提供合格的材料和工具资料员 负责工程质量资料的收集和整理土钉喷浆组长负责本分项工作所施工的质量及进度旋喷锚索组长负责本分项工作所施工的质量及进度圈梁组长负责本分项工作所施工的质量及进度 3.2 施工总体部署工程总体施工安排，圈梁及降水井，土钉喷射砼及高压旋喷锚桩施工，配合土方开挖进行。针对本工程工作内容，我单位进行认真研究分析，本工程单体规模大、影
10、响大、施工质量要求高，工序多，工期紧、跨雨季，总体上采取下列一系列措施。(1) 在组织上、技术上高度重视，选派优秀的建造师担任项目经理，确定了施工经验丰富的管理与技术专业人员组建成项目经理部常驻现场，投入施工管理工作。(2) 施工力量上高度保证，已确定具有丰富施工经验的项目施工人员和足够数量的、性能完备的施工机械，随时开赴现场投入施工。(3) 已制订了各作业段、各阶段详细的施工方案，工程开工，立即进入全员各阶段各专业交底，并实地调试施工参数，对比优化后全面施工，详见各专业施工方案。(4) 针对本工程的具体地理位置和现场条件，制订较切合实际的施工平面布置，为各阶段施工的流水穿插、各专业施工提供便
11、利，打下良好的基础，施工平面布置详见施工平面布置章节。(5) 本工程所有材料，将组织最适合本工程需要的合格材料进入施工现场，用于本工程。(6) 针对本工程的地质条件，结合类似工程经验制定有针对性的预防措施和抢险措施，确保基坑安全。(7) 根据基坑支护设计图纸提供的周边管线信息图及业主提供的地下管线位置，施工前提前采用挖探坑、探沟的方法，明确线路走向，确定准确位置，及时上报监理业主以便及时移除，对各作业班组做好交底工作以避免对地下管线破坏。四、施工准备4.1 测放施工区域测放整个施工区域，并对规划和控制点保护。4.2 对周边地下管线的调查和标定 在基坑围护体施工及土方开挖施工前，须对周边地下管线
12、进行准确标定并实施有效的保护措施，作为安全控制依据。4.3 现场临时设施钢筋加工场及详见施工现场平面布置图（见附图）。4.4 施工用水及供电 详见施工现场平面布置图（见附图）。五、各分部分项工程的施工方案5.1管井降水施工5.1.1设计要求基坑内部布置137口波纹管井降水。管井直径400mm，间距约25m。5.1.2工艺流程 井管包网 定井位 钻机就位 凿井 安放井管 填滤料 洗井 抽水 成井 5.1.3 施工方案：（1）、凿井：按设计井径600、井底标高：-16.50m(GJ1) (此处标高均为图纸中相对标高)，计137口井施工。（2）、成孔验收：钻至设计深度清孔后，经监理验收，合格后方可进
13、行下道工序施工。（3）、安放井管：井管采用波纹井管，波纹管表面采用坠子开孔10mm200200mm，管底2.0m以内间距为100100，事先应检查井管质量，经建设单位复检确认合格后，方能下管，管底要封堵，井管搭接时要求垂直、平整、同心缓慢下沉，不得碰坏滤网。要求垂直下入井孔中央，管顶应外露在自然地面10cm。（4）、填滤料：成孔后彻底清孔，清孔后先投入0.5m高度的滤料，滤料为5-15mm干净碎石,杂质含量不大于3%，井管安放到深度后，在井管的周围充填1.5m粘土，填土时要向井管内注水，在井管四周均匀少投、勤投，防止中间出现“架桥”空洞。（5）、洗井：滤料填完，井管稳定后，进行洗井，先向井内注
14、入清水，用3m3空压机洗井，一段时间后，排出混水，再注入清水，重复用空压机洗井，直至排水为清水，抽水量正常。（6）、做好每口井的施工记录，报监理签字认可。5.1.4管井降水质量保证措施5.1.4.1抽水期间，应及时观测水的流量、孔内水位（派专人监控），并做好各种记录。观测孔孔口标高应在抽水前测量一次，以后定期观测，以计算实际降深。通过观测，严格控制水位，通过记录，及时调整各种抽水参数。5.1.4.2在降水过程中，应加强井点系统的检查和维护，保证不断抽水，同时要准备好备用的水泵和电机。5.1.4.3抽出的地下水含泥量应符合规定，如水质混浊，应及时分析处理，防止因泥浆流失而引起地面沉陷。5.1.4.4降水同时行坑内外水位监测，如坑内水位未达到设计要求，不得土方开挖。5.1.4.5基坑内降水结束后，降水井可在浇筑底板砼时逐步加以填塞和封闭。5.1.4.6降水井封井施工方案1在施工地下室
