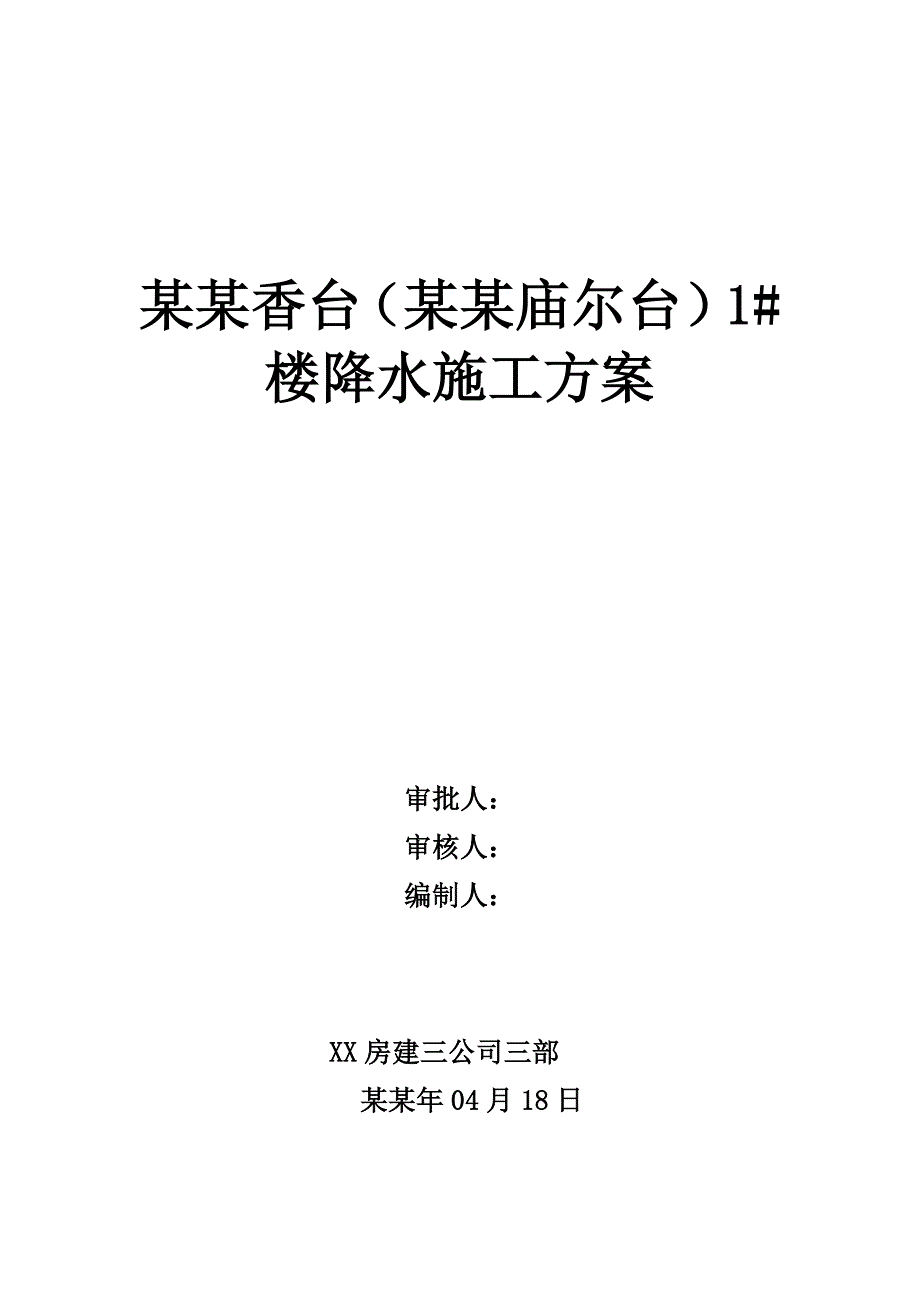

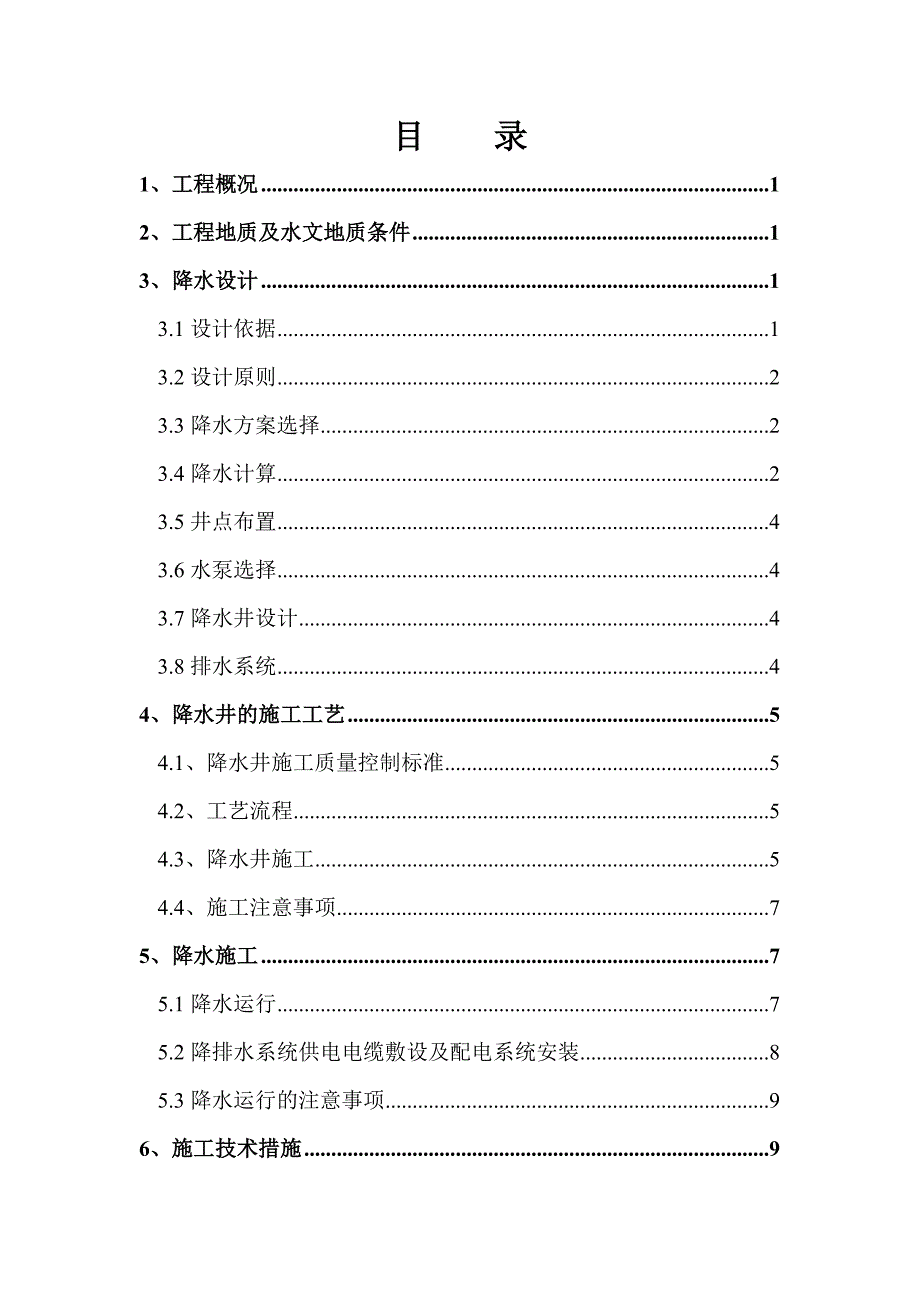

1、某某香台（某某庙尔台）1#楼降水施工方案审批人： 审核人： 编制人： XX房建三公司三部某某年04月18日 目 录1、工程概况12、工程地质及水文地质条件13、降水设计13.1设计依据13.2设计原则23.3降水方案选择23.4降水计算23.5井点布置43.6水泵选择43.7降水井设计43.8排水系统44、降水井的施工工艺54.1、降水井施工质量控制标准54.2、工艺流程54.3、降水井施工54.4、施工注意事项75、降水施工75.1降水运行75.2降排水系统供电电缆敷设及配电系统安装85.3降水运行的注意事项96、施工技术措施97、施工质量保证措施98、施工安全技术措施108.1施工现场安全
2、制度108.2施工现场临时用电安全措施128.3机械设备安全管理138.4防火措施139、文明施工管理措施139.1工作目标139.2组织管理139.3管理重点1410、施工进度计划1511、周边环境的保护措施1511.1对周边环境、地下管线的了解1511.2采取保护措施:1511.3补救措施15附件：1、项目管理人员配备情况表2、拟投入的主要施工机械设备表 3、劳动力计划表 4、降水施工图纸 1、工程概况某某香台1#楼基坑降水工程，位于鞍山市千山区庙尔台村东南，拟建建筑地下2层、地上6层，结构类型框架结构。基坑开挖深度约6.3米。场地卵石层为含水层，稳定水位埋深-3.5米，相应标高84.00
3、88.70米。根据地质条件、工程的基坑开挖及基础底板结构施工的要求，本次降水的目的：水位降至地面下6.5米，通过降水及时降低基坑开挖范围内土层的含水量，满足基坑开挖及基础底板施工的要求。2、工程地质及水文地质条件场地地层描述如下：1、耕土：普遍分布。黄褐色，稍湿，松散，主要由粘性土组成，含植物根系。层厚0.50.80米。2、中粗砂：普遍分布。黄褐色，稍密，稍湿，矿物成分以长石和石英为主，分选性差，磨圆度较好，含粘性土和卵石。层厚1.101.70米。3、卵石：普遍分布。黄褐色，稍湿饱和，稍密中密主要矿物成分为长石、石英，一般粒径50100mm，占总量40%，最大粒径150mm，轻微胶结。充填物主
4、要为粗砂和砾石。4、，渗透系数暂估为150m/d。地下水赋存在第3层卵石中，属潜水类型，水量较大，稳定水位深度3.5米3、降水设计3.1设计依据1.某某香台小区工程勘察报告2.建筑与市政降水工程技术规范JGJ/T111983.供水水文地质钻探与凿井操作规程GJB874. 理正岩土计算5.6PB1版降水计算3.2设计原则3.2.1尽量保证基坑内无水，施工作业面干燥、安全。3.2.2在保证上述施工条件和环境要求的前提下，降水方案优化、可行。3.2.3在保证作业条件、方案优化、可行的基础上，尽量降低工程造价。3.2.4施工工期合理。3.3降水方案选择根据建筑与市政降水工程技术规范（JGJ/T111-
5、98）第6.2.1条要求，井点降水方法和设备选择应根据土层的渗透系数、要求降低水位的深度及工程特点，作技术经济和节能比较后确定。根据本场地含水层的渗透系数和降水深度的要求，又通过轻型井点和管井井点的对比论证，本工程进行管井井点降水，才能达到最终降低地下水位的要求。故本工程采用管井井点降水方案。3.4降水计算-依据标准: 建筑基坑支护技术规程(JGJ 120-99) 简称: 建筑基坑规程计算模型: 潜水,非完整井,基坑远离边界,含水层厚度较大-基本参数: 水位降深 (S) 4.500(m) 水头高度 (H) 15.000(m) 渗透系数 (K) 150.000(m/d) 过滤器半径 0.300(
6、m) 过滤器有效工作部分长度(L) 4.000(m) 单井出水量(q) 600.000(m3/d)潜水非完整井模型-计算结果：1.基坑涌水量计算:根据建筑基坑规程F.0.7 确定降水影响半径 R = 381.84 (m)根据建筑基坑规程F.0.6 确定基坑等效半径 r0 = 18.71(m)（按不规则计算）计算基坑涌水量 = 12539.13(m3/d)-2.降水井的数量计算: 按建筑基坑规程8.3.3计算得：单井出水量按500.000(m3/d)计算，需要降水井的数量 = 25。根据现场场地实际情况，实际布置26眼。3.5井点布置基于本场地降水的特点，结合以往类似工程的施工经验，拟采用井深1
7、5米，井间距6米，沿基坑周边均布的方式布井，布置26眼。详见井位布置图3.6水泵选择按以上布井方式，单井抽水量较大，因此选用扬程大于20米，抽水量大于40m3/h、水泵出水口直径50即可。因为要使每个井经常处于疏干状态，因此必须选用深井潜水泵，并要求派专人监控。3.7降水井设计设计井深15m，井径400mm，开口孔径600mm，滤水管为612钢筋骨架绑扎竹竿外包两层40目虑布，全孔布置。降水井上部4米采用水泥管，下部滤水管采用钢筋笼外包、竹片钢丝网及过滤网。3.8排水系统在基坑四周设置DN325排水管线,管线长度约260米，将各井的水汇集起来。外排管线采用600604000（承插管）水泥管，长
8、度约1200米，通过水泥管排出场外，排至基坑附近河流。4、降水井的施工工艺4.1、降水井施工质量控制标准降水井井径不小于600mm，井壁管直径不小于400mm，管底封堵。沉砂管长度不小于2m。过滤器孔隙率不小于50。滤料选用磨圆度较好的硬质岩石及砾石。4.2、工艺流程测放井位埋设护口管安装钻机钻进成孔清孔换浆下井管填砾料井口封闭洗井泥浆清运安泵试抽4.3、降水井施工成孔施工机械设备选用专用打井设备及其配套设备。采用CZ-30冲击钻进、泥浆护壁的成孔工艺及下井壁管、滤水管、围填填砾、粘性土等成井工艺。其工艺流程如下：1、测放井位：根据井位平面布置示意图测放井位，如果现场施工过程中遇到障碍或受到施
9、工条件的影响现场可做适当调整，但是井位不能在支撑的位子上。2、埋设护口管：护口管底口应插入原状土层中，管外应用粘性土填实封严，防止施工时管外返浆，护口管上部应高出地面0.10m0.30m。3、安装钻机：机台应安装稳固水平，钻头对准孔中心，大钩、钻具与孔的中心三点成一垂线。4、钻进成孔：开孔孔径为600mm，一径到底，钻孔施工达到设计深度时，宜多钻0.30.5m。做好钻探施工描述记录，在钻进过程中，如发现实际地质情况与勘察时提供的资料不一致时需及时通知设计人员，并对井的结构进行及时调整，确保滤水管的安放位置能够有效的进水。钻进开孔时应吊紧大钩钢丝绳，轻落慢提，钻进过程中要确保钻机的水平，以保证钻
10、孔的垂直度，成孔施工采用孔内自然造浆，钻进过程中泥浆密度控制在1.101.15，当提升钻具或停工时，孔内必须压满泥浆，以防止孔壁坍塌。5、清孔换浆：下井管前的清孔换浆工作是保证成井质量的关键工序，为了保证成孔在进入含水层部位不形成过厚的泥皮，当钻孔钻至含水层顶板位置时即开始加清水调浆。钻进至设计标高后，在提钻前将钻杆提至离孔底0.50m，进行冲孔，清除孔内杂物，同时将孔内的泥浆密度逐步调至接近1.05，孔底沉淤小于30cm，返出的泥浆内不含泥块为止。第一次清孔换浆是成井质量得以保证的关键，它将直接影响成井质量，因此施工时清孔换浆工作没有达到规定的要求绝不允许进入下一道工序的施工。6、下井管：井
11、管进场后，应检查过滤器的圆孔是否符合设计要求。下管前必须测量孔深，孔深符合设计要求后，开始下井管，下管时在滤水管上下两端各设一套直径小于孔径5cm的扶正器（找正器），以保证滤水管能居中，井管焊接要牢固、垂直、不透水，下到设计深度后，井口固定居中。下井管过程应连续进行，不得中途停止，如因机械故障等原因造成孔内坍塌或沉淀过厚，应将井管重新拔出，扫孔、清孔后重新下入，严禁将井管强行插入坍塌孔底。7、填砾料：填砾料前应用测绳测量井管内外的深度，两者的差值不应超过沉淀管的长度。填砾料过程中应随填随测砾料的高度。填砾料工序也应连续进行，不得中途终止，直至砾料下入预定位置为止。最终投入滤料量不应少于计算量的
12、95。8、井口封闭：在采用粘性土封孔时，为防止围填时产生“架桥”现象，围填前需将粘土捣碎（粒径小于3cm为宜）后填入。围填时应控制下入速度及数量，沿着井管周围按少放慢下的原则围填。然后在井口管外做好封闭工作。 9、洗井：采用“泵放入井底抽水法”洗井，其原理如下：成井完毕后立即下入高扬程底吸式潜水泵至井底抽水，如井内有沉淀，可在水泵抽水的同时人力上下串动水泵，扰动井内沉淀让水泵带出，直至水泵能下到井底。井内水抽干后拔出水泵，以防井外细颗粒进入井内造成埋泵，待井内水位上升至滤水管上口时重复上述操作。至井内没有新的沉淀并且水清后可下入顶吸式潜水泵封井，在成井质量良好的情况下上述操作基本不会超过5次。
13、真空泵和潜水泵同时开启至挖土施工开始结束。10、泥浆清运：泥浆系统采用就地挖泥浆池的方法进行施工。临时蓄浆池设在降水井附近的位置，在降水井施工过程中，将废泥浆临时存放到蓄浆池内。当泥浆池内沉渣淤积到一定程度后，集中排出场外。11、安泵试抽：成井施工结束后，应及时下入潜水泵，铺设排水管道、电缆等，抽水与排水系统安装完毕，即可开始试抽水。电缆与管道系统在设置时应注意避免在抽水过程中损坏，因此，现场要在这些设备上进行标识。12、排水: 洗井及降水运行时应用将各井的水汇集起来,排入排水管线，然后通过排水管线排到市政排水管线中。4.4、施工注意事项4.4.1、成孔安装施工前必需先将地下障碍物清理干净，以
14、确保冲孔施工能够顺利进行。4.4.2、运行前应对泵本身和控制系统作一次全面细致的检查。检验电动机的旋转方向，各部螺栓是否拧紧，润滑油是否足，电缆接头的封口有无松动，电缆线有无破损等情况，然后试转1min左右,如无问题，方可投入使用。4.4.3、抽水值班人员应经常检查机组运行情况，如有异常应及时维修，无法修复的应及时更换。4.4.4、降水运行期间，现场实行24小时值班制，值班人员应经常检查各支管及其它连接部位是否有漏气现象，如有发现应及时将漏气处密封，以确保抽水的效果。4.4.5、抽水设备要注意保养，盘根应及时更换。4.4.6、降水工作应与开挖施工密切配合。4.4.7、降水井在降水运行阶段，电源必须保证，如遇电网停电，有关单位须提前通知降水施工人员，
