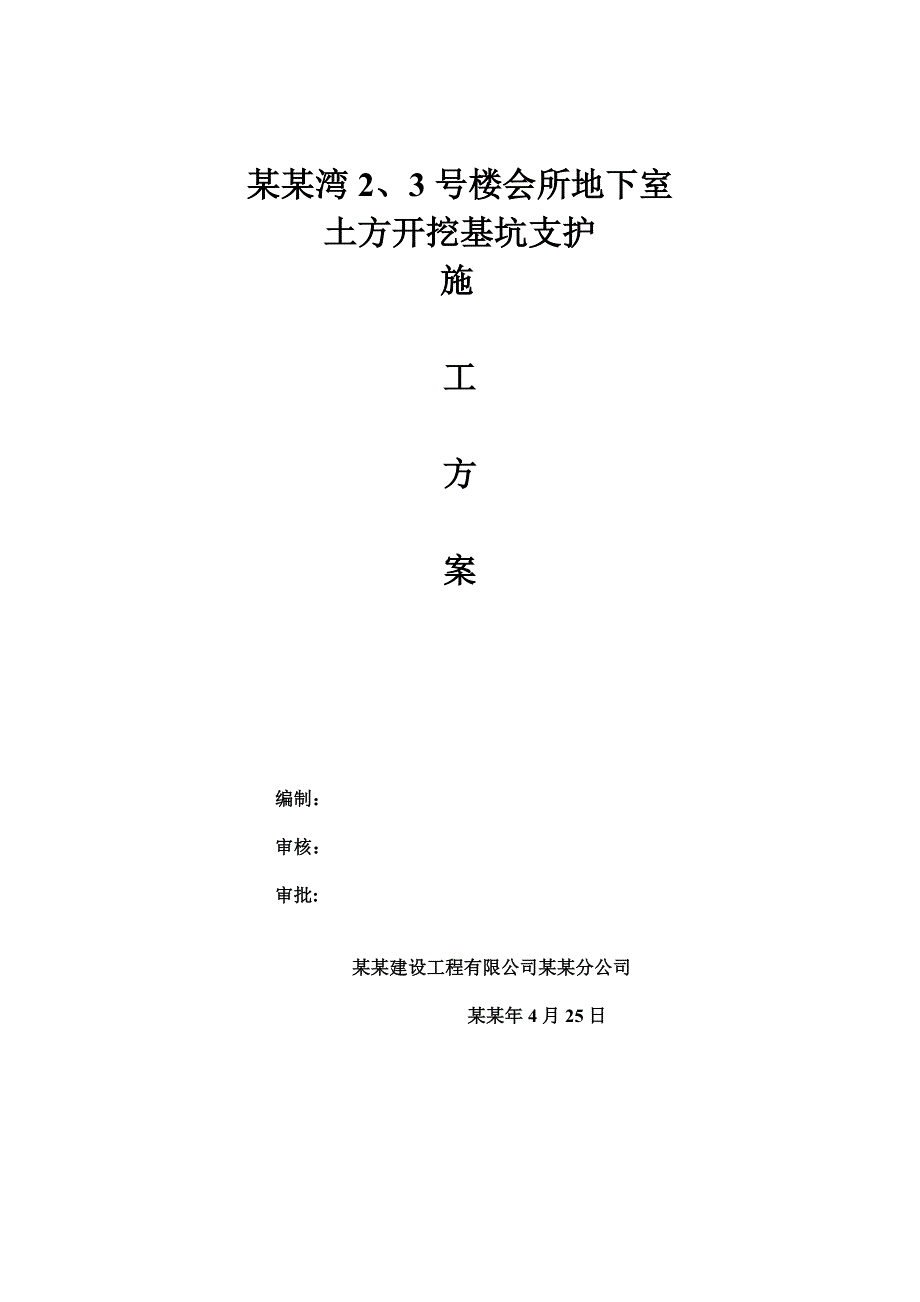

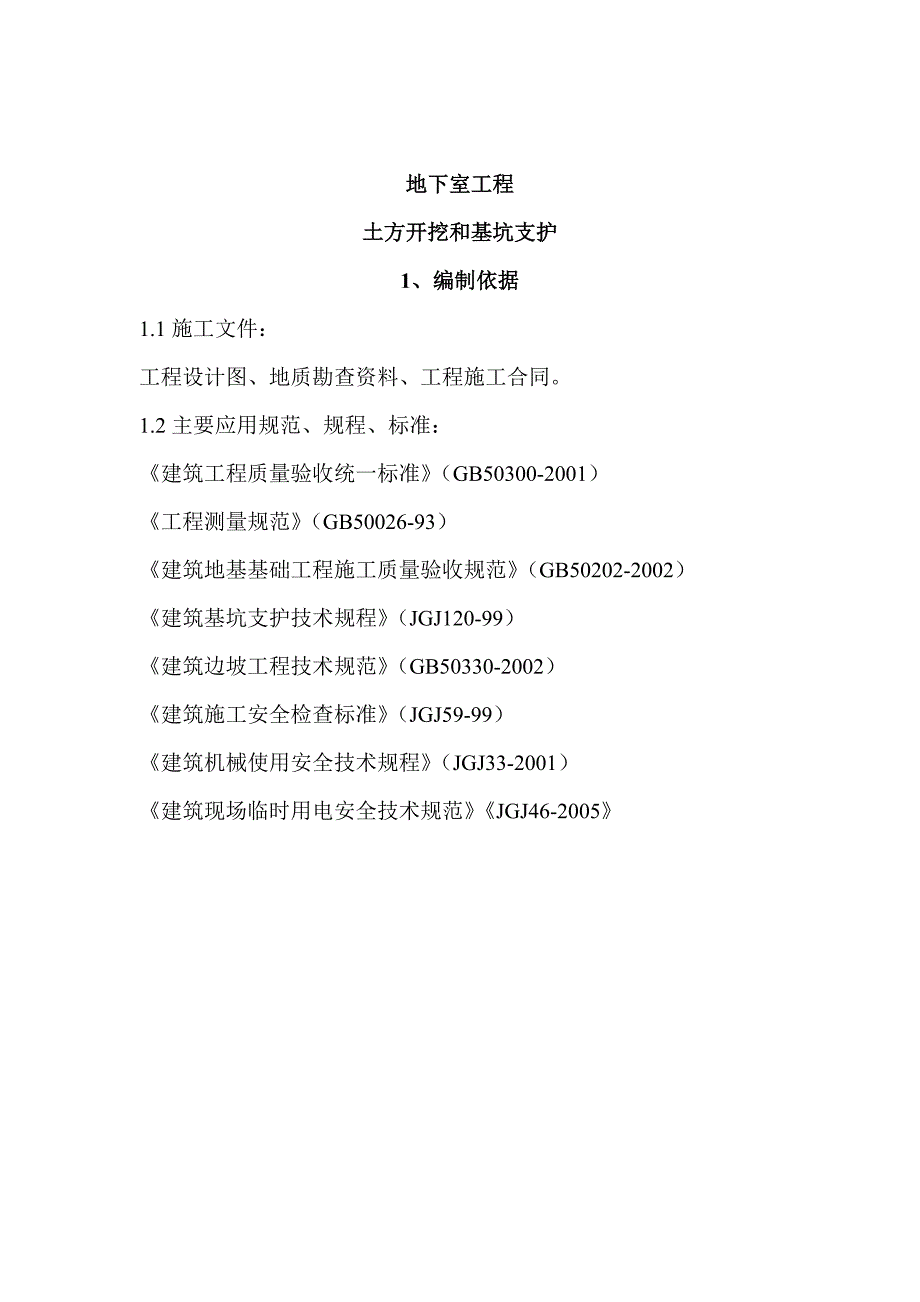

1、某某湾2、3号楼会所地下室土方开挖基坑支护施工方案编制:审核:审批:某某建设工程有限公司某某分公司某某年4月25日地下室工程土方开挖和基坑支护1、编制依据1.1施工文件:工程设计图、地质勘查资料、工程施工合同。1.2主要应用规范、规程、标准:建筑工程质量验收统一标准(GB50300-2001)工程测量规范(GB50026-93)建筑地基基础工程施工质量验收规范(GB50202-2002)建筑基坑支护技术规程(JGJ120-99)建筑边坡工程技术规范(GB50330-2002)建筑施工安全检查标准(JGJ59-99)建筑机械使用安全技术规程(JGJ33-2001)建筑现场临时用电安全技术规范JG

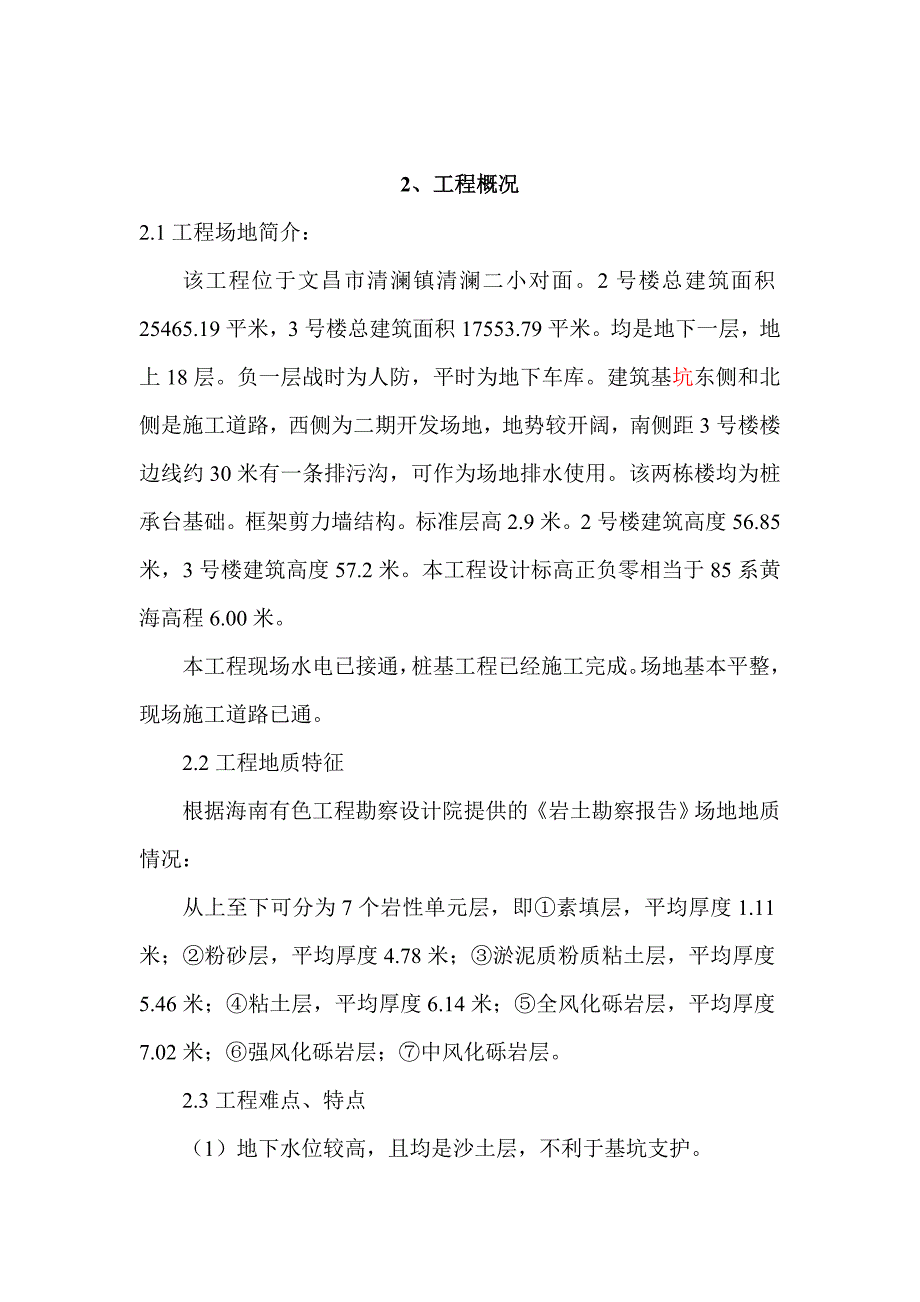

2、J46-20052、工程概况2.1工程场地简介:该工程位于文昌市清澜镇清澜二小对面。2号楼总建筑面积25465.19平米,3号楼总建筑面积17553.79平米。均是地下一层,地上18层。负一层战时为人防,平时为地下车库。建筑基坑东侧和北侧是施工道路,西侧为二期开发场地,地势较开阔,南侧距3号楼楼边线约30米有一条排污沟,可作为场地排水使用。该两栋楼均为桩承台基础。框架剪力墙结构。标准层高2.9米。2号楼建筑高度56.85米,3号楼建筑高度57.2米。本工程设计标高正负零相当于85系黄海高程6.00米。本工程现场水电已接通,桩基工程已经施工完成。场地基本平整,现场施工道路已通。2.2工程地质特征

3、根据海南有色工程勘察设计院提供的岩土勘察报告场地地质情况:从上至下可分为7个岩性单元层,即素填层,平均厚度1.11米;粉砂层,平均厚度4.78米;淤泥质粉质粘土层,平均厚度5.46米;粘土层,平均厚度6.14米;全风化砾岩层,平均厚度7.02米;强风化砾岩层;中风化砾岩层。2.3工程难点、特点(1)地下水位较高,且均是沙土层,不利于基坑支护。(2)管桩多,挖土均是桩间挖土,在施工过程中竟可能避免碰撞桩头,因此施工难度较大。3、施工部署3.1施工管理总目标:3.1.1质量目标:积极推行质量体系化标准管理,确保工程质量达到合格标准。3.1.2工期目标:土方开挖工期10天,确保总工期在合同范围内竣工

4、交付。3.1.3职业健康安全目标:杜绝死亡、重伤事故。轻伤事故年负伤率控制在3以内。3.1.4环境目标:最大限度的降低现场噪音,施工污水排放前进行沉淀处理。土方、材料运输过程中无伊洒。废弃物分类堆放,回收可利用废弃物。最大限度的节约能源资源。3.1.5文明施工目标:按照公司规定的安全文明施工标准化图集进行施工。3.1.6成本降低目标:保本微利,以业主利益为重,尽最大可能降低建造成本。3.2施工区段划分:根据2、3号楼的布局特点,土方开挖划分为两个区段。2号楼和会所为A区段,3号楼为B区段。两个区段同时开挖。因设计正负零标高要高于场地内实际标高,所挖土方不外运。一部分土堆到6、7号楼基坑周边,用

5、于6、7号楼填土。再次,6、7号楼场地低,加之排水不畅,所挖土方剩余部分用来填6、7号楼施工场地和生活区场地以及2期所开发项目的施工场地。3.3施工组织:(1)在施工过程中根据现场的实际情况做好技术交底,确定放坡线,并对开挖标高采取全程监控;工程部严格按照施工方案和现场可能出现的情况安排施工生产。质量部门依据技术交底和施工质量标准控制好质量。材料采购员要保证材料的及时供应。确保工程的总体进度。各施工队要合理安排本区域内施工流水段的划分及开挖顺序。合理选择机械设备、劳动力,科学组织,精心施工。(2)土方开挖采用机械为主,同时人工配合清槽。基础垫层地板采用机械开挖至基底标高以上300mm,人工清除

6、剩余土方,土方清除完毕后进行桩头破除。3.4施工进度计划进度计划详见施工进度横道图。3.5主要资源计划3.5.1主要施工机械设备计划挖掘机: PC200 4台自卸汽车 15辆抽水泵 750W 35台全站仪 SET2B 1台水准仪 DS3 2台3.5.2主要劳动力计划自卸车司机 15人挖掘机司机 4人边坡护坡劳动力 30人架子工 10人3.5.3主要实物量土方开挖量 约为32600m3护坡面积 约为54003.5.4主要物资计划钢管 约8T扣件 约1600个密目安全网 约900水泥砖 约30000块DN32PVC管 约1300米DN50PVC管 约2700米DN75PVC管 约580米4、施工准

7、备4.1技术准备4.1.1组织技术及施工管理人员现场勘查地形地貌,进一步确定土方施工区域和施工顺序。4.1.2认真审核施工图纸后,组织施工人员进行技术交底。4.1.3组织测量人员进行桩位交接验收和复测工作,测设基坑开挖土方控制点。开挖前施工人员认真识图及施工方案,依据图纸尺寸和施工方案测放开挖边线位置。放出白灰线,经自检、复核无误后方可开挖。4.1.4开挖土方分层进行。开挖时应有专人指挥,设专业测量人员实时进行标高控制和基底平整度控制。并及时撒白灰线确定开挖边线。4.1.5在距基坑周围边坡1米处,搭设1.5米高防护围挡,并挂密目安全网。4.1.6修筑场地内车辆运输道路,路面按双车道考虑。路基底

8、层铺设300mm厚砖渣,面层再铺设200mm厚细石混合料,表面压路机压实。4.1.7注意现场的信息反馈,必要时及时调整方案,确保基坑施工安全。必须加强对基坑的观测,观测内容为基坑边坡的位移量观测,基坑沉降观测,应时刻观察土质变化,开挖是严禁开挖部位有人走动。以防土方塌方造成危险。出现异常情况应及时采取补救措施。4.2现场准备4.2.1现场土方挖运施工实施统一指挥,统一协调,设专人协调车辆运行和车辆的运输路线,以确保安全运行。4.2.2为防止土方遗撒,设专人清扫车辆,在出场口设清洗池清洗车轮。施工道路也要派专人及时清扫。4.3劳动力准备4.3.1选择水平高,技术熟练的机械操作员上岗施工。4.3.

9、2根据开工日期、进度计划和劳动力需用量计划安排,对进场人员进行安全教育。4.3.3土方开挖前对工人做好详细的技术交底。4.4机具准备4.4.1施工机械进场后,组织并落实挖掘机和运输车辆的进场调试和检查工作,保证设备运转正常,做好进场设备的报验工作。4.4.2现场设立施工机械设备的存放地点。4.4.3对各种材料的进场时间、数量等提前做好计划,认真组织、专人负责,分阶段陆续进场,提前进货,按时进场,保证使用。5降水及护坡5.1降水及排水方法5.1.1根据某某的地质特征,且地下水水位较高,采用轻型井点降水方法。即在开挖边线外打两排轻型井点。第一排距开挖边线0.5m,第二排距开挖边线1.5米。5.1.

10、2打井深度及材料(1)该工程正负零相当于85系黄海高程6米。场地基本平整,场地标高经现场实测,约为-2.2米。2、3号楼桩顶标高为-6.75,电梯井处桩顶标高为-8.25,垫层底标高为-6.9米,土方开挖至-6.6米处,留300mm人工开挖,以便控制标高。电梯基坑土方待大面积土方开挖完成后,单独采用小型挖机开挖。电梯基坑处单独降水。根据标高,开挖深度约为4.7米。打井深度为6米。第一排井立管采用DN50PVC管,沿着开挖边线,每根立管间距1.5米。连接立管的横管采用DN75PVC管,50立管总根数约为374根,75横管总长约561米。每20根立管接一个1千瓦清水泵。同时考虑到这排立管外围还有一

11、排降水管,出水量较少,所以总共设置5个排水点,2、3号楼东边各设置一根75软管排水管用以2、3号楼中轴线往东,所有立管所抽出的地下水。2、3号楼西边各设置一根75软管排水管,用以2、3号楼中轴线往西所有立管所抽出的地下水。会所部分单独设一根排水管,所有排水管直接接入场地排水沟中。第二排降水井采用DN32PVC立管,打井深度任为6米。为了节省材料,先将这排井点所在位置,在原自然地坪往下挖1.5米,这样立管可采用4.5米,从一定程度上节省了原材料。立管间距为1.5米,总根数约为284根。连接立管的横管采用DN50PVC管,总长度约为425米。考虑到外围降水井水量大,每15根立管连接一个750W清水

12、泵。并且沿降水整个外围设置一圈DN110PVC管作为排水管直接引入排水沟中。(详见附图一)5.2护坡方法。开挖深度约4.7米。考虑到场地为沙土,分两次开挖。第一次开挖深度为2.4米,第二次直接挖到垫层标高处。放坡系数1:1。采用钢丝网和细石混凝土护坡法。挖掘机找好坡面后,马上人工按1:1平整修整边坡,边坡修整后,派专业测量员复查边坡,是否符合1:1放坡系数。复查无误后,护坡人员满铺设钢丝网,每500*500用40*40木方固定钢丝网。钢丝网固定后,质检员对该项分部工程进行质量验收,确认无质量问题后,浇筑6cm厚C15细石混凝土。同时,坡底留设一条500深300宽的砖砌明沟,以防下雨时雨水灌入基

13、坑。明沟上面破壁底,紧贴坡面堆四层沙袋,同样满挂钢丝网,表面浇筑6cmC15细石混凝土,以防流沙渗入坑底。基坑周边四个角落设1000*1000*1000集水井,明沟的雨水排入集水井中,每个井各放一个潜水泵,直接引入外围降水排水管中。基坑上边距基坑50cm围绕基坑边砌筑一条30cm*30cm砖砌截水沟,用于阻挡基坑上面的积水流入基坑中。截水明沟共设10个集水井,1000*1000*1000。各放一个潜水泵,直接引入场地排水沟中。(详见附图一)附图一5.3基坑围护沿基坑外围搭设1.5米高DN50钢管架围挡。立杆间距2米,距地300起设三道横杆。每4跟立杆设一斜撑。满挂安全密目网。坑周边挂安全警示牌

14、。(详见附图二)。附图二6开挖方法6.1开挖方式及开挖路线土方开挖采用机械大开挖,人工进行承台、地梁开挖的开挖方式。机械开挖,汽车外运开挖土方。土方开挖路线采取“沟端开挖法”进行开挖。开挖按照先南后北,从西到东的顺序开挖。即在2#、3#楼西面各用4台挖掘机向东面退挖。分两层开挖,第一层下挖到2.4米,第二次下挖到基底标高上300mm处,余土人工清理到设计标高。6.2开挖边界的确定地下室部分土方开挖边线按地下室结构垫层外边向外2450mm处开始放坡,边坡上口位置按边坡放坡坡度和开挖深度确定。地下室周边外围承台处需按上述方法局部扩大开挖范围,保证外墙施工的工作面及排水沟的留设。由于地下室并非正对上层主体结构,部分主体结构桩位于地下室基坑边坡范围内。为防止开挖后边坡土体主动土压力作用于桩身,造成桩位偏移、倾斜,在开挖该部分土方时,将坑底放坡边线延伸至主体结构桩外侧。对于2#与3#楼之间的原土体按上述方法放坡后保留。为避免人工开挖承台、地梁后,人工外运土体对工期的影响,加之本工程结构传力体系为:底板 梁 承台 桩,底板下原土为非承重土体,为保证土方挖填平衡,机械开挖至承台地面标高上0.3米处,人工开挖承台、地梁时将挖
