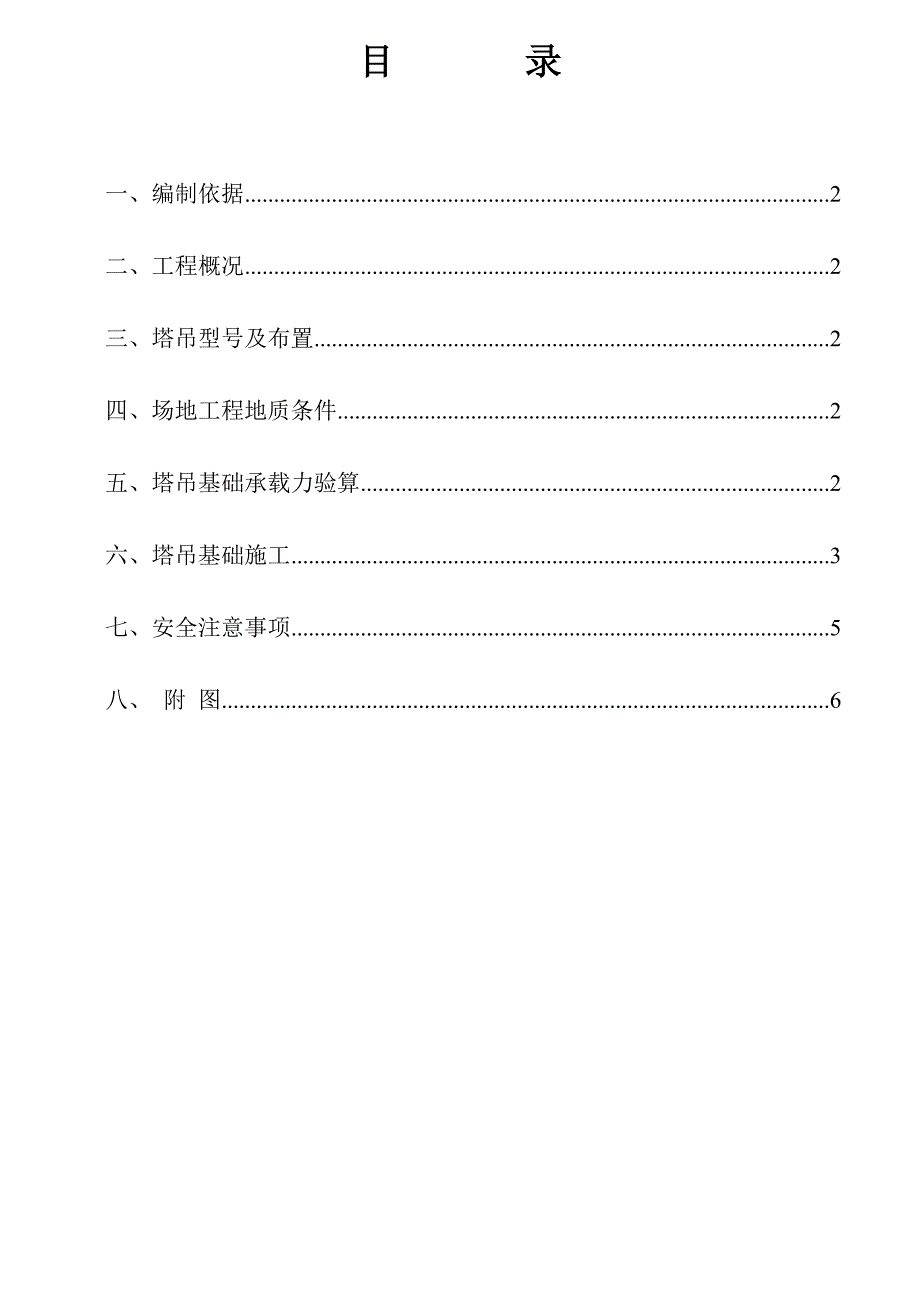

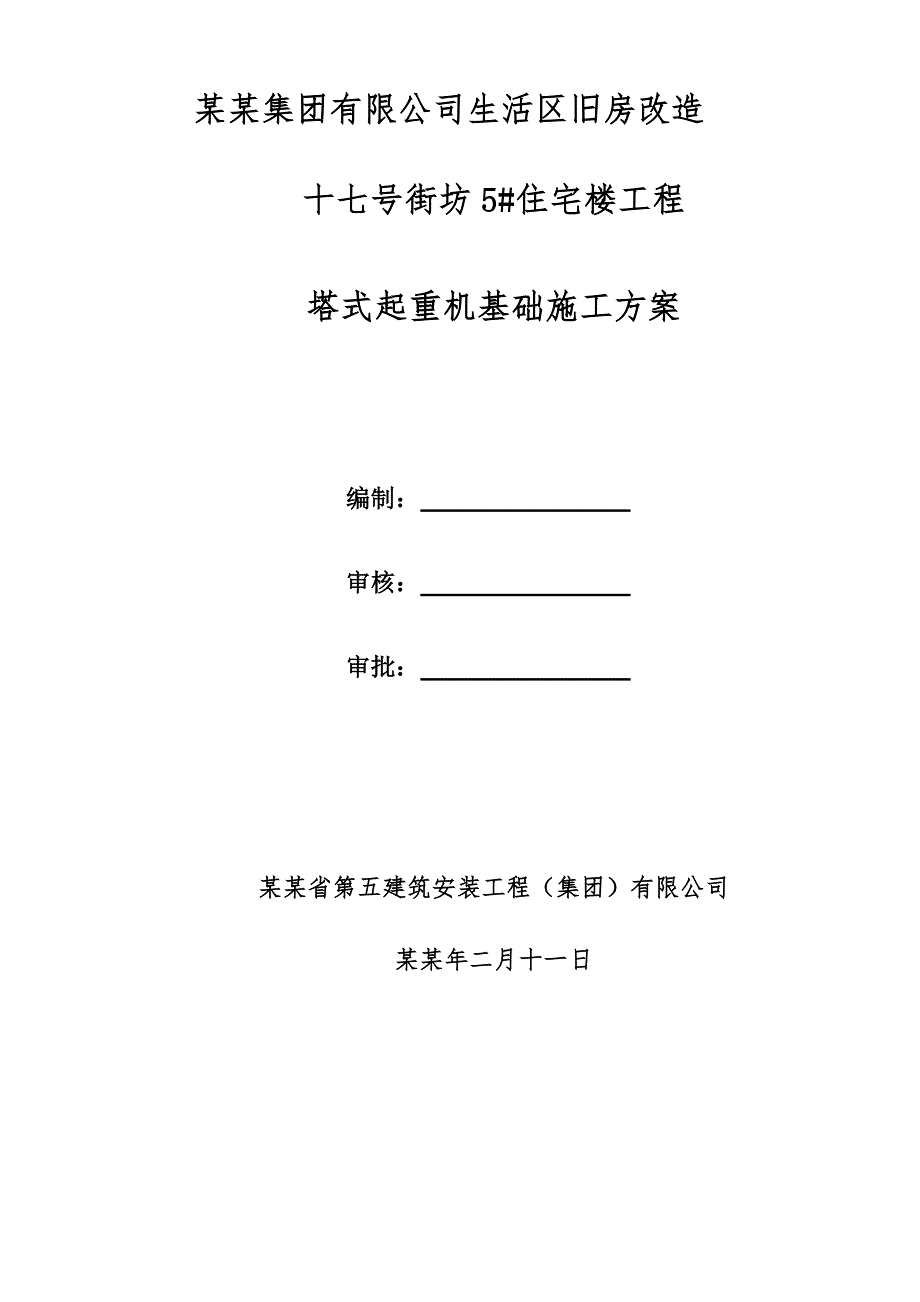

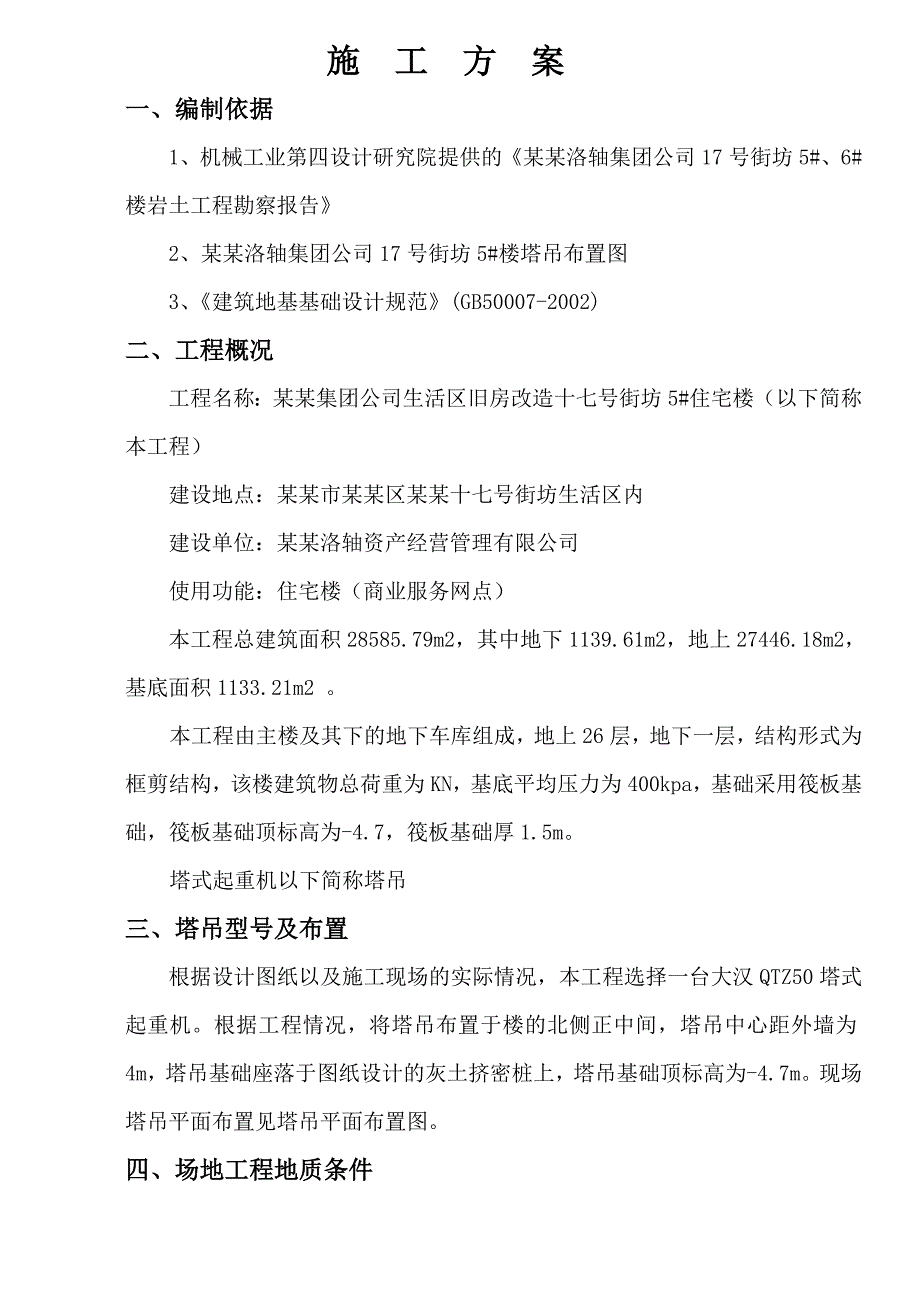

1、某某集团有限公司生活区旧房改造十七号街坊5#住宅楼工程塔式起重机基础施工方案编制： 审核： 审批： 某某省第五建筑安装工程（集团）有限公司某某年二月十一日目 录一、编制依据2二、工程概况2三、塔吊型号及布置2四、场地工程地质条件2五、塔吊基础承载力验算2六、塔吊基础施工3七、安全注意事项5八、 附 图6施 工 方 案一、编制依据1、机械工业第四设计研究院提供的某某洛轴集团公司17号街坊5#、6#楼岩土工程勘察报告2、某某洛轴集团公司17号街坊5#楼塔吊布置图3、建筑地基基础设计规范(GB50007-2002)二、工程概况工程名称：某某集团公司生活区旧房改造十七号街坊5#住宅楼（以下简称本工程）
2、建设地点：某某市某某区某某十七号街坊生活区内建设单位：某某洛轴资产经营管理有限公司使用功能：住宅楼（商业服务网点）本工程总建筑面积28585.79m2，其中地下1139.61m2，地上27446.18m2，基底面积1133.21m2 。本工程由主楼及其下的地下车库组成，地上26层，地下一层，结构形式为框剪结构，该楼建筑物总荷重为KN，基底平均压力为400kpa，基础采用筏板基础，筏板基础顶标高为-4.7，筏板基础厚1.5m。塔式起重机以下简称塔吊三、塔吊型号及布置根据设计图纸以及施工现场的实际情况，本工程选择一台大汉QTZ50塔式起重机。根据工程情况，将塔吊布置于楼的北侧正中间，塔吊中心距外墙
3、为4m，塔吊基础座落于图纸设计的灰土挤密桩上，塔吊基础顶标高为-4.7m。现场塔吊平面布置见塔吊平面布置图。四、场地工程地质条件根据机械工业第四设计研究院提供提供的某某洛轴集团公司17号街坊5#、6#楼岩土工程勘察报告（2011年6月版），该报告书显示本工程场地所属地貌单元为涧河二级阶地。建筑场地位于居民居住区，四周紧邻较多已有建筑物，施工时应避免对周围建筑物及环境造成较大的影响。根据钻探、室内土工试验及原位测试成果，场地地层分布呈河流阶地“二元”结构，上覆为第四纪冲洪积作用所形成的黄土状粉质粘土及粉土层，下伏为卵石层。上部黄土状土层中局部夹砂薄层，下部卵石层中分布有强度相对较低的夹层。根据5
4、#楼岩土工程勘察报告显示，地下水初见水位埋深在21.3022.20m之间，相对标高在133.97134.70m之间。地下稳定水位埋深在20.0021.00之间，相对标高在135.06135.67m之间。依据GB50007-2002中的附录F中国季节性冻土标准冻深线图中显示，某某市标准冻结深度小于60cm。五、塔吊基础承载力验算1、塔吊基本参数根据生产厂家山东大汉建筑机械有限公司提供使用说明书及厂家的技术要求，本工程塔机基础为预埋螺栓固定式塔式起重机地基基础，具体参数如下：十字梁基础尺寸为700014001300，地耐力为200kpa，基础混凝土标号为C35，上下主筋分别为8A147000，上下
5、保护层为100mm，左右两侧为80mm，其余设置详见塔吊基础配筋图。M=982KN.mMk=125KN.m（5009）塔式起重机，固定式基础所承受的荷载主要有垂直里P1、水平力P2、倾翻力矩M、扭矩Mk。各种荷载的数值为P1=365KN、P2=59KN、M=982KN.m、Mk=125KN.m。最大起重力矩为580KN.m，最大额定起重量为4T，工作幅度为350m，最大幅度处额定起重量为0.9T，独立式高度29吗，附着式最大高度为120m。2、地基基础承载力验算 地基基础承载力特征值计算依据建筑地基基础设计规范GB 50007-2002第5.2.4条。计算公式如下: fa - 修正后的地基承载
6、力特征值(kN/m2)； fak- 地基承载力特征值，按本规范第5.2.3条的原则确定；取480kN/m2； b、d- 基础宽度和埋深的地基承载力修正系数； - 基础底面以上土的重度，地下水位以下取浮重度，取20kN/m3； b - 基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值，取6.000m； m- 基础底面以上土的加权平均重度，地下水位以下取浮重度，取20kN/m3； d - 基础埋置深度(m) 取0m；由于Fak=480kN/m2没有加修正值就大于塔吊基础承载力设计值fa=200kpa，所以不需再计算，该地基承载力满足要求。六、塔吊基础施工基本准备：a、塔机专用电箱：
7、为满足塔吊正常工作，塔机必须配用专用电箱，项目部根据塔吊的定位对塔机电箱合理定位。b、提供场地，便于塔机部件的摆放和汽车吊的入场选位。c、钢材的准备（根据塔机基础配筋图备料）。地基勘探：对塔机基础附近的地下部分进行钎探，查明地底下是否有不实结构（如防空洞、化粪池等）以及地下物质、运输管道（如煤气管道、水管等）。基础施工：a、地基资料塔吊基础施工时，应按照塔吊基础平面布置图开挖塔吊基础，QTZ50塔吊基础尺寸为7.0m7.0m1.30m，基顶标高为-4.7m，基底土质：灰土挤密桩，塔吊基础地耐力为200Kpa，地基承载力特征值为480Kpa；b、垫层施工现场施工塔机基础素混凝土垫层，根据QTZ5
8、0塔吊基础图定位施工，垫层混凝土强度等级为C15，要求平整度控制在2mm，垫层混凝土强度达到70%以上，方可进行钢筋绑扎及塔吊基座螺栓予埋等工序施工。c、钢筋施工垫层混凝土强度达到要求后，按照配筋图放置受力筋和马凳筋，安装塔吊底座所用的予埋螺栓并找平，塔吊底座予埋件水平度控制在1内，必须达到说明书要求，以免由于后期安装带来麻烦。最后将避雷线焊好，并将接地线另一端插入土层里，其施工工序缺一不可，质量管理部门必须做好过程控制、施工记录、质量验收。钢筋的绑扎质量必须符合规范要求。d、模板支设基础四周模板采用18厚胶合木模版支设，四周用钢管固定。e、混凝土浇筑混凝土浇筑前,再次测试予埋件的平整度、垂直
9、度、中心线，直到安装位置控制在规定的范围以内，作好测量记录。浇注混凝土并振实，项目部在此过程中必须随时监测予埋件位置，如有变化则随时进行调整，确保塔吊予埋件位置准确无误。f、塔吊接地基础作好后，按要求两组地线，用三根长1.51.8m的钢管组成1.2m的等边三角形垂直打入地下，用-404mm的镀锌扁钢将三根钢管焊接连在一起，用螺栓连接在塔吊底座上，地线接地电阻不大于4。g、养护混凝土浇筑完成后加强养护工作，当混凝土强度达到设计要求100%以上时方能安装塔机。七、安全注意事项1、全体施工作业人员必须持证上岗，未取证人员一律不得参与。2、全体施工作业人员必须听从总指挥的统一指挥。3、总指挥必须听从技术人员的指导，接受安全监督人员的安全监督。4、作业人员必须佩带安全帽，上高人员必须穿防滑鞋，危险部位作业必须系好安全带。5、所有作业吊车必须严格遵守安全操作规程。6、拆装期间一律禁止饮酒。7、工作要集中精力，不得随意开玩笑和打闹。8、上下交叉作业时，要注意工具和零部件放置必须安全可靠，防止坠落伤人。八、 附 图1、局部勘察报告2、塔吊基础平面布置图3、塔吊基础配筋图4、隐蔽资料以及原材复试报告
