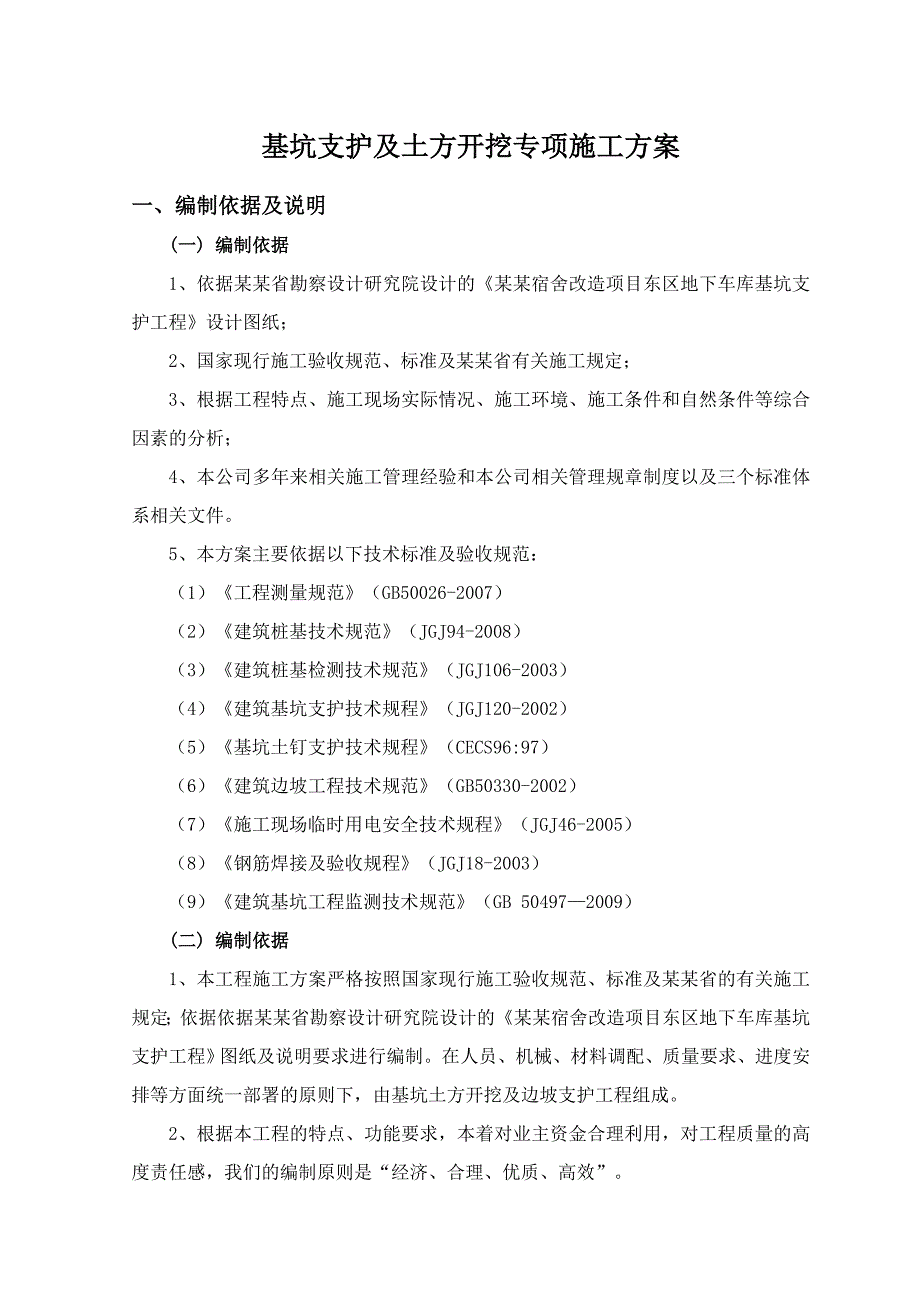

1、基坑支护及土方开挖专项施工方案一、编制依据及说明(一) 编制依据1、依据某某省勘察设计研究院设计的某某宿舍改造项目东区地下车库基坑支护工程设计图纸；2、国家现行施工验收规范、标准及某某省有关施工规定；3、根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件等综合因素的分析；4、本公司多年来相关施工管理经验和本公司相关管理规章制度以及三个标准体系相关文件。5、本方案主要依据以下技术标准及验收规范：（1）工程测量规范（GB50026-2007）（2）建筑桩基技术规范（JGJ94-2008）（3）建筑桩基检测技术规范（JGJ106-2003）（4）建筑基坑支护技术规程（JGJ120-2002
2、）（5）基坑土钉支护技术规程（CECS96:97）（6）建筑边坡工程技术规范（GB50330-2002）（7）施工现场临时用电安全技术规程（JGJ46-2005）（8）钢筋焊接及验收规程（JGJ18-2003）（9）建筑基坑工程监测技术规范（GB 504972009）(二) 编制依据1、本工程施工方案严格按照国家现行施工验收规范、标准及某某省的有关施工规定；依据依据某某省勘察设计研究院设计的某某宿舍改造项目东区地下车库基坑支护工程图纸及说明要求进行编制。在人员、机械、材料调配、质量要求、进度安排等方面统一部署的原则下，由基坑土方开挖及边坡支护工程组成。2、根据本工程的特点、功能要求，本着对业主

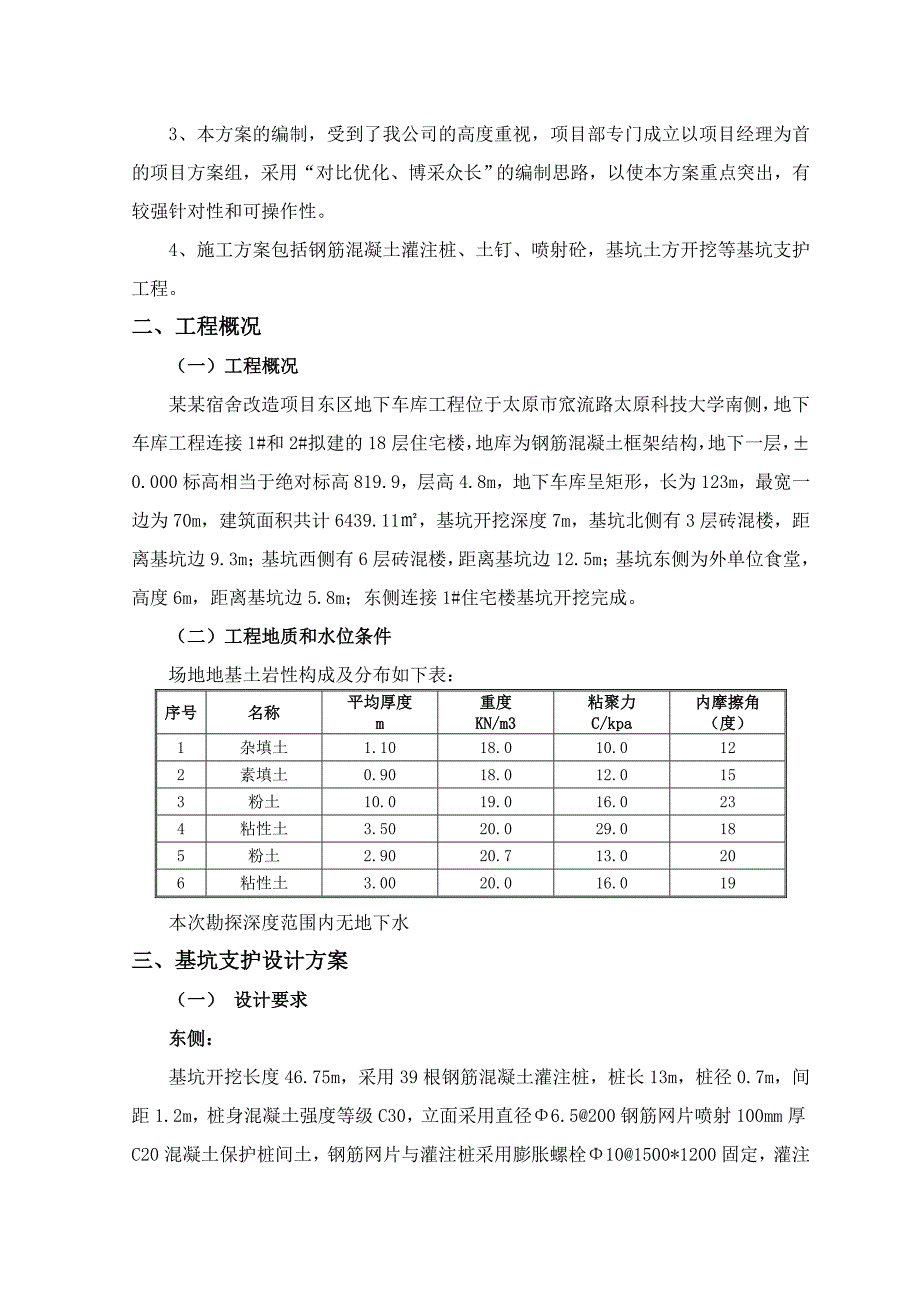

3、资金合理利用，对工程质量的高度责任感，我们的编制原则是“经济、合理、优质、高效”。3、本方案的编制，受到了我公司的高度重视，项目部专门成立以项目经理为首的项目方案组，采用“对比优化、博采众长”的编制思路，以使本方案重点突出，有较强针对性和可操作性。4、施工方案包括钢筋混凝土灌注桩、土钉、喷射砼，基坑土方开挖等基坑支护工程。二、工程概况（一）工程概况某某宿舍改造项目东区地下车库工程位于太原市窊流路太原科技大学南侧，地下车库工程连接1#和2#拟建的18层住宅楼，地库为钢筋混凝土框架结构，地下一层，0.000标高相当于绝对标高819.9，层高4.8m，地下车库呈矩形，长为123m，最宽一边为70m，
4、建筑面积共计6439.11，基坑开挖深度7m，基坑北侧有3层砖混楼，距离基坑边9.3m；基坑西侧有6层砖混楼，距离基坑边12.5m；基坑东侧为外单位食堂，高度6m，距离基坑边5.8m；东侧连接1#住宅楼基坑开挖完成。（二）工程地质和水位条件场地地基土岩性构成及分布如下表：序号名称平均厚度m重度KN/m3粘聚力C/kpa内摩擦角（度）1杂填土1.1018.010.0122素填土0.9018.012.0153粉土10.019.016.0234粘性土3.5020.029.0185粉土2.9020.713.0206粘性土3.0020.016.019本次勘探深度范围内无地下水三、基坑支护设计方案（一）

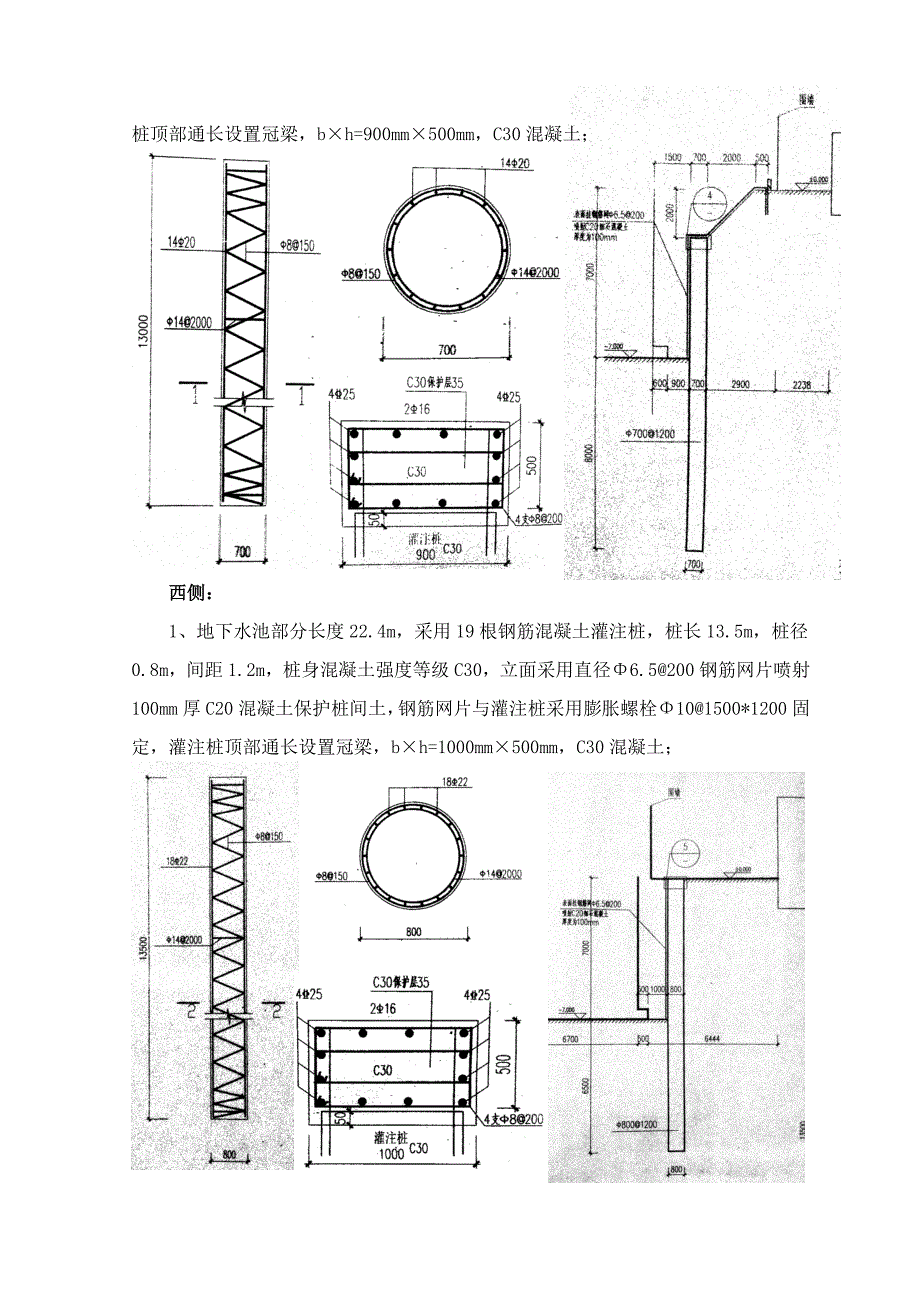

5、设计要求东侧：基坑开挖长度46.75m，采用39根钢筋混凝土灌注桩，桩长13m，桩径0.7m，间距1.2m，桩身混凝土强度等级C30，立面采用直径6.5200钢筋网片喷射100mm厚C20混凝土保护桩间土，钢筋网片与灌注桩采用膨胀螺栓101500*1200固定，灌注桩顶部通长设置冠梁，bh=900mm500mm，C30混凝土；西侧：1、地下水池部分长度22.4m，采用19根钢筋混凝土灌注桩，桩长13.5m，桩径0.8m，间距1.2m，桩身混凝土强度等级C30，立面采用直径6.5200钢筋网片喷射100mm厚C20混凝土保护桩间土，钢筋网片与灌注桩采用膨胀螺栓101500*1200固定，灌注桩顶
6、部通长设置冠梁，bh=1000mm500mm，C30混凝土；2、西侧其余部分为土钉墙支护，土钉打入角度15度，土钉立面为5排，水平距离0分别为：1.5m、2.9m、4.2m、5.4m、6.4m，竖向间距为1.5m。上部4排土钉长度9m，土钉钢筋为HPB335直径18mm，外漏长度150mm向上部斜面弯曲焊接在里侧双向钢筋网片（HPB2356.5 10200）和外侧双向加强筋（HRB335141500*1500）最外侧，钢筋网片与加强筋在基坑顶部向外侧翻边且大于1000m，根部采用HPB33520长度1500mm间距500mm地锚与网片连接，平面与立面网片喷射100mm后C20混凝土面层。3、西
7、侧土钉墙电杆部分采用36b工字钢加固，具体做法见图纸。北侧：北侧为土钉墙支护，土钉打入角度15度，土钉立面为5排，水平距离0分别为：2m、2.9m、4.2m、5.4m、6.4m，竖向间距为1.5m。上部4排土钉长度9m，土钉钢筋为HPB335直径18mm，最下1排土钉长度6m，钢筋为HPB335直径16mm，外漏长度150mm向上部斜面弯曲焊接在里侧双向钢筋网片（HPB2356.5 10200）和外侧双向加强筋（HRB335141500*1500）最外侧，钢筋网片与加强筋在基坑顶部向外侧翻边且大于1000m，根部采用HPB33520长度1500mm间距500mm地锚与网片连接，平面与立面网片喷
8、射100mm后C20混凝土面层。基坑顶部四周均设置挡水堤120mm*300mm，结合场地条件设置排水沟及场地硬化。（二） 安全等级及变形要求本工程基坑侧壁安全等级为二级。基坑及支护结构检测报警值为基坑坑顶水平位移速率5mm/d或累计水平位移40mm；周边环境检测报警值为建筑物水平垂直位移速率3mm/d或累计水平位移10mm。四、施工准备及工作计划（一）技术准备组织学习图纸，编制施工组织设计及各专项施工方案，需专家论证的方案并提前论证，进行图纸会审。通过学习图纸，熟悉图纸内容，了解设计要求和施工达到的标准，明确工艺流程，掌握和了解设计图纸细节。由建设单位、设计单位共同进行图纸会审，彻底将施工图纸
9、所存在的问题消除在施工之前。（二）人员准备1、配备经验丰富，技术业务精湛，事业心和责任感强的工程技术人员，全面负责和加强对本工程的生产指挥和技术管理工作。2、调遣专业性强的作业队伍投入施工，确保整个深坑支护工程顺利完成。3、根据本工程的情况及特点和设计要求积极为本工程做好开工前的准备工作（材料、机械、人员、技术等准备工作与策划工作），并且以无条件满足本工程需要为前提。4、根据施工要求，组织好施工力量。各分项工程由技术负责人全面负责，并配备安全工程师2人、测量工程师1名和电工班、运输班、钢筋班、木工班、脚手架班、钻孔桩、人工挖孔桩班、专业支护班等。5、劳动力计划表序号工种人 数进场 时间工 作
10、内 容1钢 筋 工8根据工程进度需要进退场钢筋笼及边坡挂网2木工6所有模板制安3瓦工4排水沟砌筑及抹灰4砼工65架工46机械工20机械洛阳铲及土钉孔钻机7电焊工28普工49试验员110水电工111测量组3（三）材料及设备本工程根据设计要求使用的材料主要为：1、混凝土及砂浆钢筋混凝土灌注桩、冠梁砼强度C30；土钉墙面层喷射混凝土C20；土钉注浆M10；2、 钢筋冠梁、灌注桩：HPB2358；HRB33514、16、18；HRB40025土钉墙：HPB2356.5；HRB33514、16、18、20；3、常规检测：施工用原材料，如水泥，钢筋、砂、碎石等；4、土钉抗拔实验数量应取土钉总数的1%，并不
11、少于3根；5、注浆水泥浆每批注浆不少于1组，每组6个试块；6、喷射混凝土500m2做一组，每组三个试块；喷射厚度采用钻孔检测，检测数量每100平米一组，每组3个点。7、灌注桩小应变检测数量按建筑桩基检测技术规范（JGJ106-2003）执行。（四）主要施工机械设备深基坑支护施工所用的主要机械设备（见下表）序号机械名称规 格单位数量功率（单台）备 注P1(KW)P2(KVA)1螺旋钻孔机KD1500台237钻孔2混凝土喷射机PZB-5台1喷射面层混凝土3注浆机Kz-x3台2注射水泥浆液4空压机英格索兰台2挖孔桩及注浆5鼓风机CH-200台8挖孔桩6汽车吊20吨辆17高压喷浆机GEN-30台28潜
12、水泵YJY-10台39钢筋切断机WJ40-2台15.510电焊机台21411钢筋弯曲机WJ40-1台1312钢筋调直机QJJ4/8台1413园盘锯M3Y-200台15.514插入式振动器HZ-50台21.115施工照明项11616自动安平水准仪托普康台2配塔尺、钢卷尺17全站仪托普康台118发电机台1200（五）主要施工机械设备施工前，应对图纸进行认真理解。对原有导线点不能满足施工需要时，应进行加密，保证在整个施工过程中，相邻导线点间能够相互通视。对有碍施工的导线点，施工前可以采用交汇法或期它的方法加以固定。五、主要施工方案（一）工期目标根据总体施工工期安排，深基坑支护工程总工期定为45天内完
13、成。具体进度计划见附图：护坡进度计划横道图。（二）施工现场临时用电护接零与接地现场用电设备设专人负责监管，严禁一闸多用1、本工程施工现场临时用电采用TNS系统（三相五线）2、电气设备的金属外壳必须与专用保护零线连接。专用保护零线应由工作零线、第一级漏电保护器电源侧的零线进行重复接地后引出。3、电气设备必须采取保护接零，保护零线不得装设开或熔断器，保护零线应单独设不能用作它用。4、保护零线的截面应不小于工作零线的截面，同时必须满足机械强度要求。5、保护零线必须按规定采取黄绿双色绝缘任何情况下保护零线都不准用作负荷线。6、保护零线与电气设备连接应采用线鼻子等可靠连接，不得采用铰接。7、同一施工现场
14、的电气设备不得一部分作保护接零，一部分作保护接地。配电箱、开关箱1、施工现场配电系统应设置总配电箱、分配电箱、开关箱，实行三级配电、三级保护。分配电箱与开关箱的距离不得超过30米，开关箱与其控制的固定式用电设备的水平距离不超过3米。2、开关箱应由分配电箱配电，动力配电箱与照明配电箱应分别设置。3、每台机械应有各自专用的开关箱，严禁用同一个开关插座直接控制二台及二台以上的电气设备。4、所有的分配电箱的漏电保护器的额定漏电动作电流为50mA，开关箱漏电保护器的额定动作电流为30mA。5、配电箱进、出线应在箱底进出，并分路成束加PVC套管保护，配电箱内的连接线应采用绝缘导线，排列整齐，不得有外露带电部分，箱内应设备铜质的保护零线端子板和工作零
