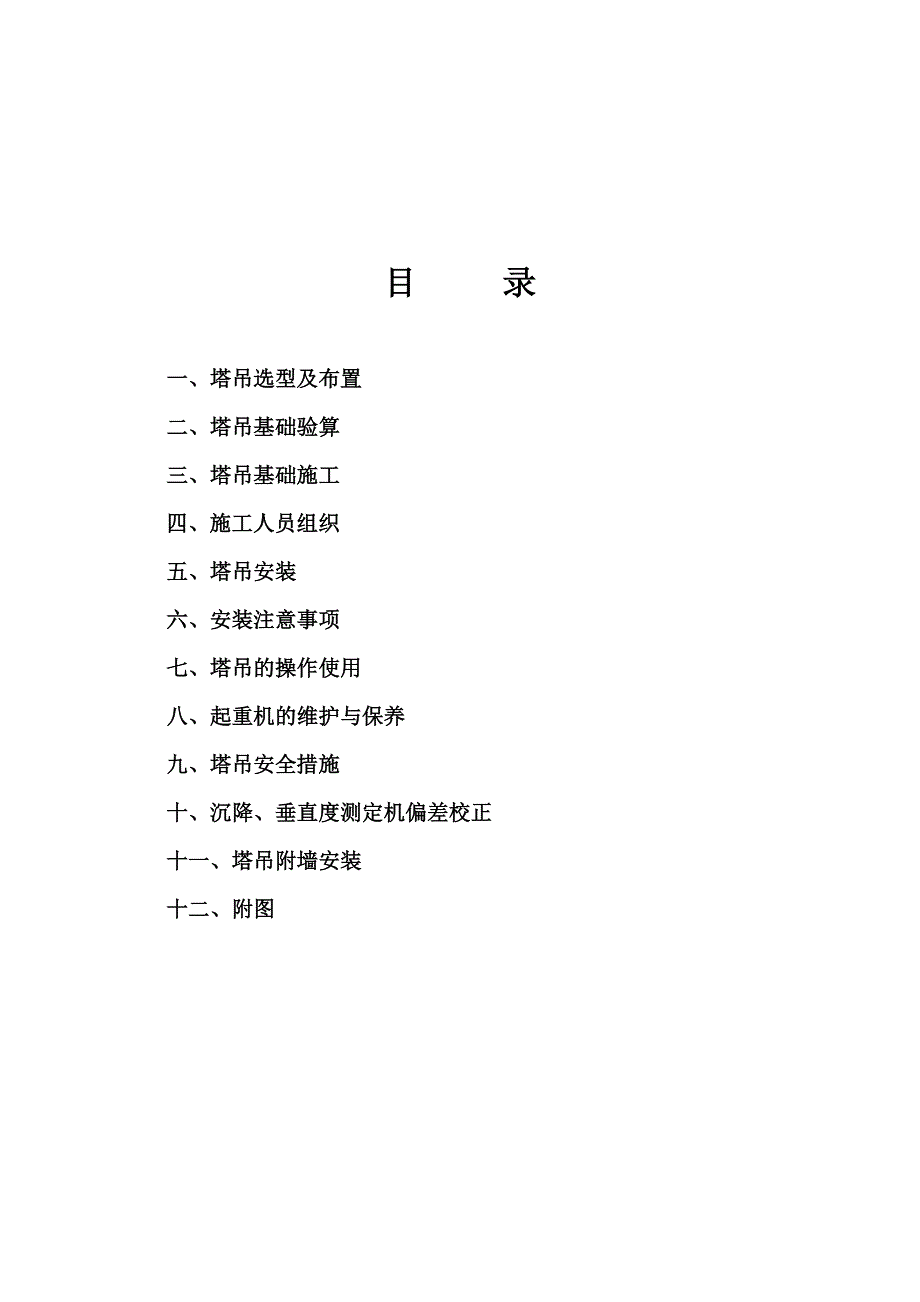

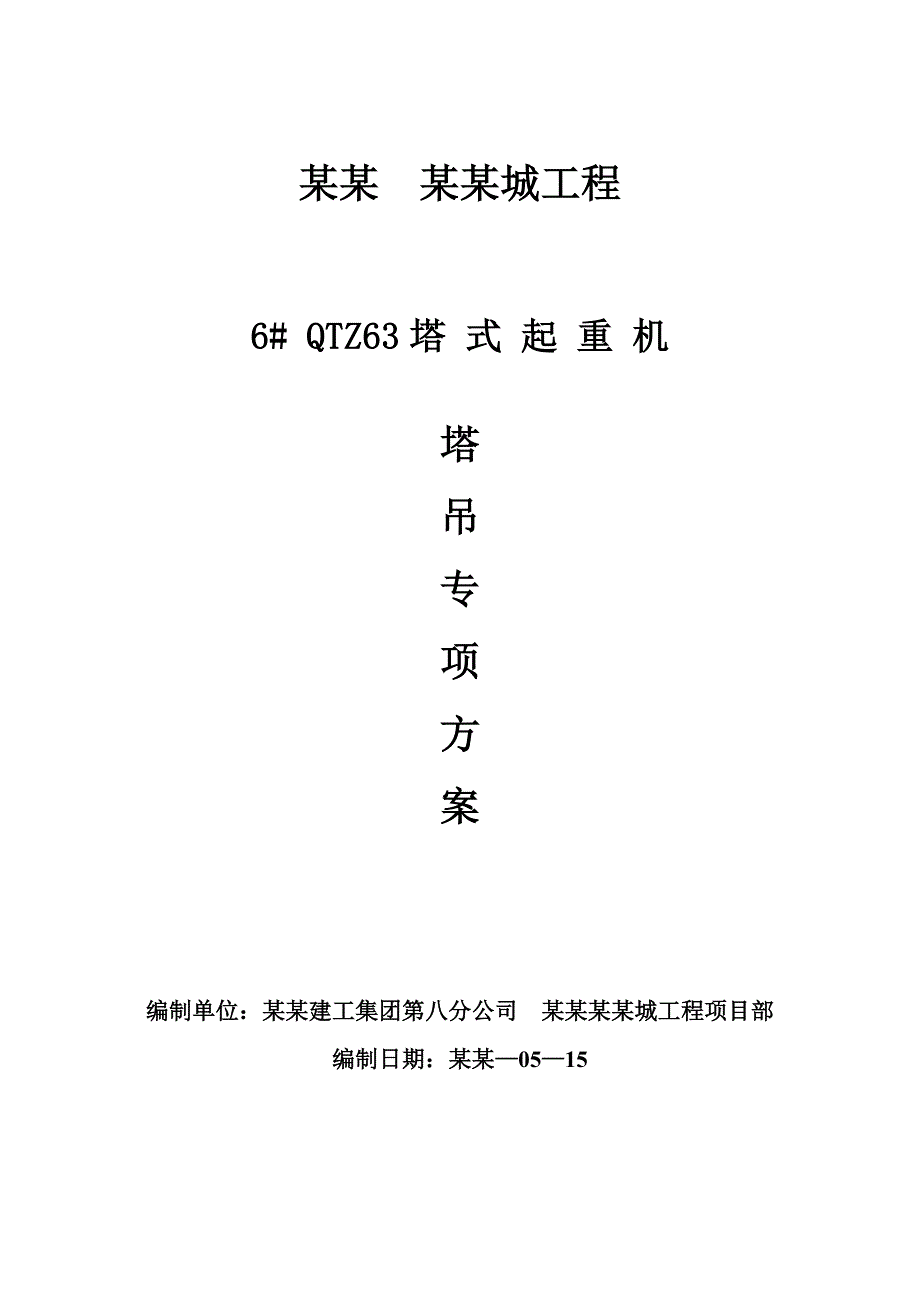

1、某某 某某城工程6# QTZ63塔 式 起 重 机塔吊专项方案编制单位：某某建工集团第八分公司 某某某某城工程项目部编制日期：某某0515目 录一、塔吊选型及布置二、塔吊基础验算三、塔吊基础施工四、施工人员组织五、塔吊安装六、安装注意事项七、塔吊的操作使用八、起重机的维护与保养九、塔吊安全措施十、沉降、垂直度测定机偏差校正十一、塔吊附墙安装十二、附图QTZ63 6#楼塔吊基础施工方案第一节 塔吊选型及布置一、工程概况1、工程名称：黑龙江省某某县某某城一期2、建设单位：黑龙江禹泰房地产开发有限公司 3、设计单位：大连六环景观建筑设计院有限公司4、施工单位：黑龙江省农垦建工集团第八分公司 5、建设

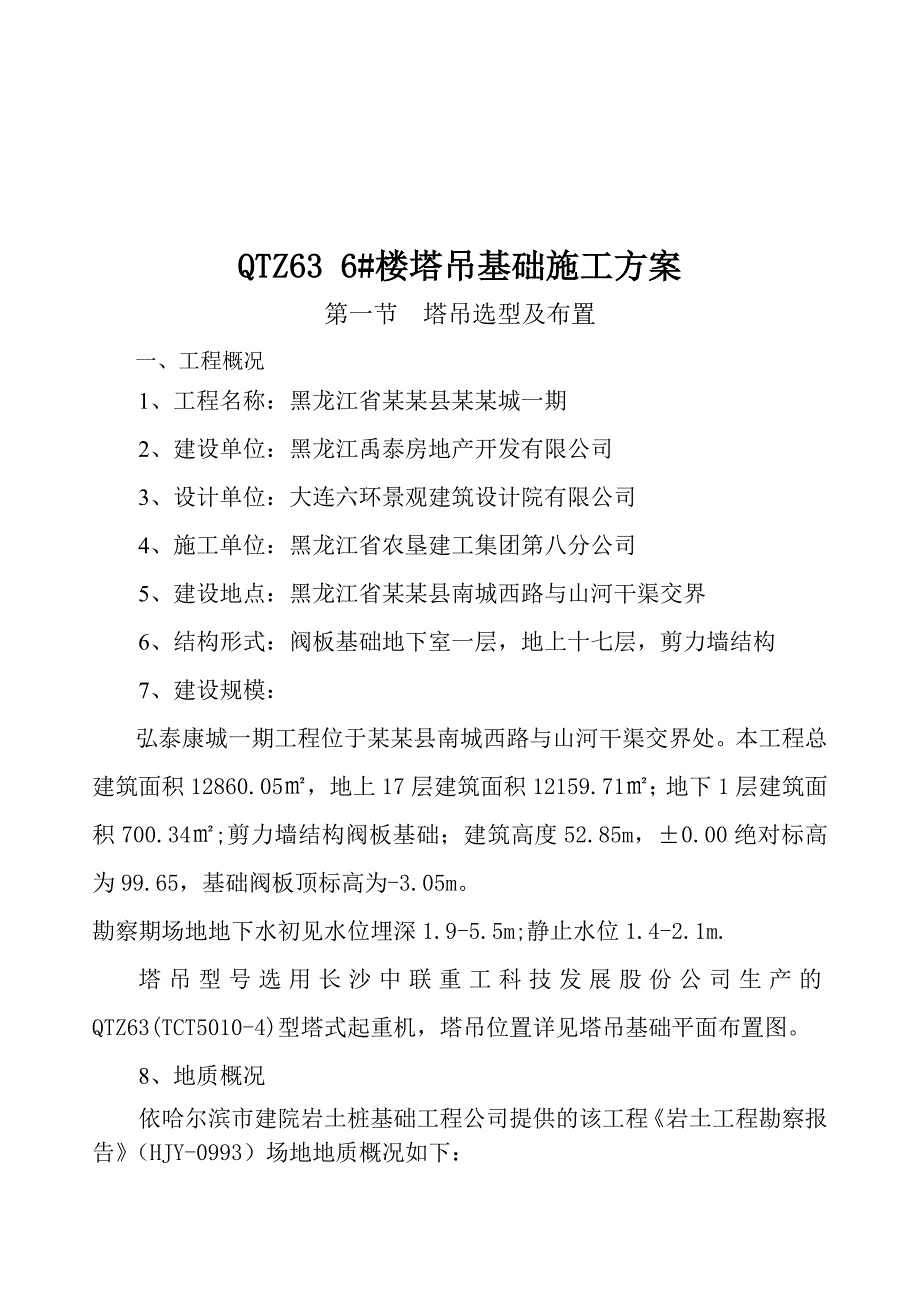

2、地点：黑龙江省某某县南城西路与山河干渠交界6、结构形式：阀板基础地下室一层，地上十七层，剪力墙结构7、建设规模：弘泰康城一期工程位于某某县南城西路与山河干渠交界处。本工程总建筑面积12860.05，地上17层建筑面积12159.71；地下1层建筑面积700.34;剪力墙结构阀板基础；建筑高度52.85m，0.00绝对标高为99.65，基础阀板顶标高为-3.05m。勘察期场地地下水初见水位埋深1.9-5.5m;静止水位1.4-2.1m.塔吊型号选用长沙中联重工科技发展股份公司生产的QTZ63(TCT5010-4)型塔式起重机，塔吊位置详见塔吊基础平面布置图。8、地质概况依哈尔滨市建院岩土桩基础工
3、程公司提供的该工程岩土工程勘察报告（HJY-0993）场地地质概况如下：第1层杂填土：松散，稍湿，以粘性土为主，含建筑垃圾。第2层粉质黏土：黄褐色，硬可塑，含铁，无摇震反应，稍有光泽，干强度、韧性中等。承载力特征值fak=160kPa。第3层粉质黏土：黄褐色，软可塑，含铁，无摇震反应，稍有光泽，干强度、韧性中等。承载力特征值fak=130kPa。第4层粉质黏土：黄褐色，软塑，无摇震反应，稍有光泽，干强度、韧性中等。承载力特征值fak=100kPa。第5层粗砂：黄褐色，饱和，中密，长英质，含卵石，级配良。承载力特征值fak=220kPa。第6层砾砂：黄色、灰色，饱和，中密，长英质，级配良，含卵石
4、。承载力特征值fak=250kPa。第6-1层中粗砂：灰色，饱和，中密，长英质，级配良。承载力特征值fak=220kPa。第7层砂岩：灰色，全风化呈砂状。承载力特征值fak=300kPa。第7-1层泥岩：灰色，全风化。承载力特征值fak=250kPa。二、编制依据：1、QTZ63型塔机说明书。2、根据勘察研究院岩土工程勘察报告的建设场地层划分。基础持力层为粗砂, 土质承载力fak220kpa.3、设计图纸及施工组织设计中的总平面布置图。三、地基、地质概况：1、根据塔机基础要求，土质承载力fak200kpa，设计基础持力层为粗砂层, 土质承载力fak220kpa，满足要求.压缩量Es15pa。根
5、据勘测点16-16（52）设计塔吊基础坐落于-3.5m粗砂层（fak=220kPa）满足地基承载力要求。四、塔吊性能：QTZ63塔式起重机起吊性能：最大起重量：6吨 最大臂长：55米 独立高度：40米 工作幅度：2.25-55米 起升速度:80/40/20m/min 回转速度:00.60r/min 变幅速度:44/22m/min 顶升速度:0.400.65 m/min 第二节 塔吊基础验算根据现场实际需要及塔吊工作特性，考虑QTZ63塔吊的性能参数，按塔吊技术性能查资料可知：塔吊自重为36.2t=362KN基础自重为5.05.01.3524=980.1KN活荷载为最大起吊重量6t=630KN基
6、础倾覆力矩为:工作状态:M1=1699KNM非工作状态:M2=2289KNM基础稳定性验算:本基础所受荷载主要为竖向力和力矩,因此,应按承受偏心荷载作用计算。计算模型简图如下图所示：根据建筑地基基础设计规范（GB50007-2002）的规定：偏心荷载作用时，基础底面压力应符合下列要求：Pmax1.2f (1)当eb/6时,Pmax=(F+G)/A+M/W (2)Pmin=(F+G)/A-M/W (3) 当eb/6时, Pmax=2(F+G)/3Bca (4)f为地基承载力设计值；Pmax 为基础底面边缘的最大压力设计值；Pmin 为基础底面边缘的最小压力设计值；e为偏心距，e=M/（F+G）；
7、F为上部结构传至基础顶面的竖向力设计值；G为基础自重设计值；A为基础底面面积；M为倾覆力矩，包括风荷载产生的力矩和最大起重力矩；W为基础底面的抵抗矩；BC为垂直于力矩作用方向的基础底面边长；a为合力作用点至基础底面最大压力边缘的距离。F为塔吊自重及起重的荷载。现验算以上各式：由于塔基平面为正方形，边长BC为5.0m,故基础底面的抵抗矩为:WX=WY=BC3/6=20.833m3作用于基础底面的倾覆力矩设计值M为: i)工作状态下: M1=1699.0KNMii)非工作状态下: M2=2289.0 KNM(1)工作状态下a=BC/2-M1/(F+G)=2.5-1699/(580+810)=1.2
8、8m。可见，由于在工作状态下， e=1.22mb/6=0.83m,故在工作状态下:Pmax=2(F+G)/(3BCa)=2(580+810)/(35.01.28)=144.8KP。（2）在非工作状态下，a=BC/2-M2/F+G）=2.5-2289/(500+810)=0.75m。可见，由于在工作状态下，e=1.75mb/6=0.83m，故在非工作状态下： Pmax=2(F+G)/(3BCa)=2(580+810)/(35.00.75)=2321.9Kpa塔吊基础施工根据本工程现场实际情况及本工程图纸设计情况、塔吊说明书要求塔吊基础做法详见附图。1）塔吊基础施工工艺流程基坑放线（白灰线）验线塔
9、吊基坑土方开挖垫层浇筑基础放线（墨线）验线底层钢筋网绑扎塔吊预埋脚柱安装固定上层钢筋网绑扎塔吊基础砖模砌筑塔吊基础钢筋模板验收塔吊基础砼浇筑砼养护2）塔吊基础施工工艺 基坑降水：本案中基坑降水将与7#楼基坑降水结合起来，同时进行基坑降水。采用管井井管进行降水，设置观察井，当地下水降至基坑底下500（-5.2m）左右，即可开挖。此项并入降水工程，按降水工程施工方案施工。基坑放线：利用经纬仪将塔吊定位轴线测出，按照1：1放坡系数外放相应距离，撒白灰线示之，并通知项目技术负责人进行验线。塔吊基础基坑开挖：采用一台反铲式挖掘机进行基坑开挖，现场架设一台SCD200型水准仪进行基底标高控制。同时按照1：
10、1的放坡系数进行放坡开挖。机械开挖应比设计标高高2030，剩余土方采用人工开挖。人工开挖的平整度为50,开挖至标高-3.5m（96.15）塔吊基础（塔吊基础开挖尺寸为552055201480mm）基坑，若基础底土不满足要求则超挖至符合要求，并夯实坑底土方。因本工程为浅基础工程，土方工程只做放坡处理；塔吊基础2m范围内不做放坡处理，采用6m长18a工字钢按间距1m布置，插入至主体-6m深（并保证埋深大于2.5m(共14根)。垫层砼浇筑：垫层采用C15砼浇筑,在基坑开挖完成后，立刻将控制垫层厚度及标高的小木桩打设完成，每平方米范围内应至少有一个小木桩；随后在基坑边四周用50100的木方围起来；进行
11、垫层砼浇筑，初凝后进行压光处理。基础放线（墨线）：在垫层砼达到30%以上的强度即可进行基础放线。首先利用经纬仪将基础定位轴线投测到垫层上，弹墨线示之；然后按照基础的设计尺寸将基础边线测出，弹墨线示之；最后通知技术负责人进行验线。底层钢筋网绑扎：将塔吊基础底部受力主筋安装相应的间距要求绑扎到位，要求采用满扎，同时在塔吊预埋脚柱区域内钢筋网应采用点焊加固，最后放置底层钢筋网垫块。塔吊预埋脚柱安装、固定：由于本案塔吊基础高1350，比塔吊预埋脚柱高，为保证脚柱上部螺栓孔能露出基础砼表面，在预埋脚柱底部加焊一段长约500的14#槽钢；接着将四个预埋脚柱安装到塔吊标准节上，同时在四个预埋脚柱上焊接剪刀撑
12、予以加固；然后用经纬仪将塔吊定位轴线投测到底层钢筋网上，弹墨线喷白漆示之，同时将预埋脚柱位置处边线测放出来；接着利用反铲挖掘机将安装有预埋脚柱的标准节吊入基坑，放到底层钢筋网上，具体位置为上一步骤测放出来的脚柱位置线内；然后利用水准仪测出标准节上部四角四个螺栓孔处的标高，根据高低差值，在底层钢筋网上放置1mm/2mm不等的钢板片予以调整，直至四角标高差值在2mm以内；最后将其与底部钢筋网焊接牢固基础上部钢筋网绑扎：首先安装1500左右的间距放置钢筋马蹬，接着将上部受力主筋按设计间距放置到位，进行绑扎，上部钢筋网可以采用梅花状绑扎。基础砖模砌筑：采用240厚红砖砌体砌筑做砖模，内侧2CM厚M5防
13、水砂浆进行抹灰。钢筋、砖模尺寸验收：以上工作完成后，通知项目技术负责人及监理单位进行验收。塔吊基础砼浇筑：因此处地下水位在1.4-2.1m左右，为防止渗透浸泡塔吊基础，本案中塔吊基础砼采用P6抗渗商品砼，由汽车泵配合进行砼浇筑，砼在振捣过程中要充分，快插慢拔，均匀振捣，避免过振。待砼初凝后，进行砼表面压光处理。同时留置砼试块。塔吊基础砼养护：本案砼施工处于夏季，砼养护采用浇水覆盖养护，连续养护不少于7天。当塔吊基础砼强度达到不少于设计值的90%上时方可进行塔吊上部结构安装。集水坑：因塔吊基础顶标高低于地坪标高1.77m.在塔吊基础相邻南侧设置800*800集水坑，坑底标高为-4m.坑底浇筑C1
14、5混凝土（0.15m厚），四周侧壁采用C15混凝土浇筑（0.15厚），抽水采用150自吸泵排至排水沟。（详见附图）塔吊维护：基础砖模砌筑至高于地坪0.3m(99.67高程)，外侧抹灰至-0.1m(99.27高程)。塔吊基础表层做SBC120(400)防水，防水通至外侧砌体-0.1m处，做M5砂浆抹灰保护层。塔吊基础对应集水坑处留置0.1*0.1泄水孔3处。从基础砖模至63塔机（塔吊基础顶1.6m高）使用48钢管按间距1.5m进行搭设纵肋支护，上层使用50*100木方按间距1.2m搭设横肋；表层铺设（1.22*2.44*1.5m）多层板维护，后对多层板使用五彩布进行覆盖。QTZ63塔吊的基础选型
