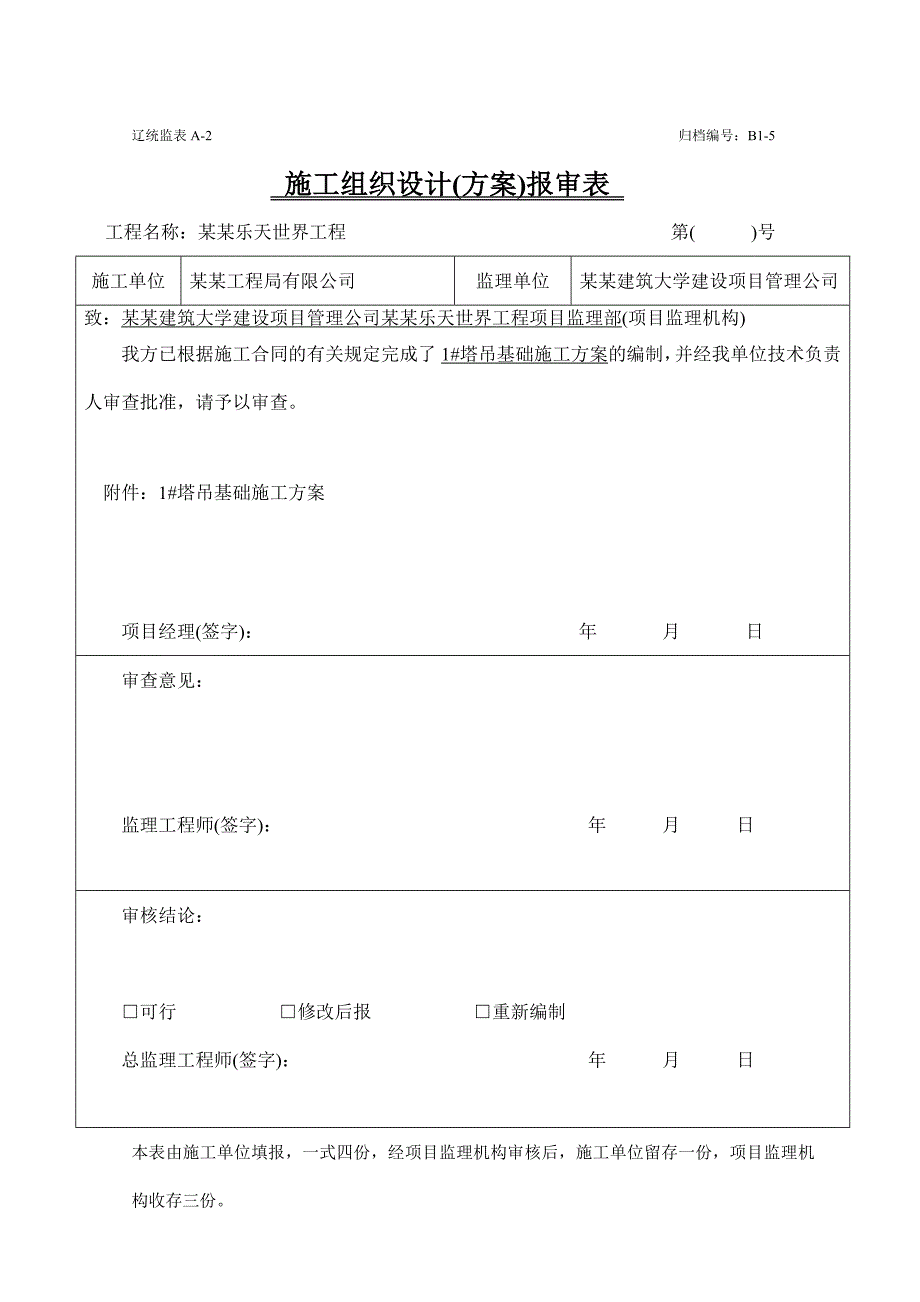

1、辽统监表A-2 归档编号：B1-5 施工组织设计(方案)报审表 工程名称：某某乐天世界工程 第( )号施工单位某某工程局有限公司监理单位某某建筑大学建设项目管理公司致：某某建筑大学建设项目管理公司某某乐天世界工程项目监理部(项目监理机构)我方已根据施工合同的有关规定完成了1#塔吊基础施工方案的编制，并经我单位技术负责人审查批准，请予以审查。 附件：1#塔吊基础施工方案 项目经理(签字)： 年 月 日审查意见：监理工程师(签字)： 年 月 日审核结论：可行 修改后报 重新编制总监理工程师(签字)： 年 月 日本表由施工单位填报，一式四份，经项目监理机构审核后，施工单位留存一份，项目监理机构收存三

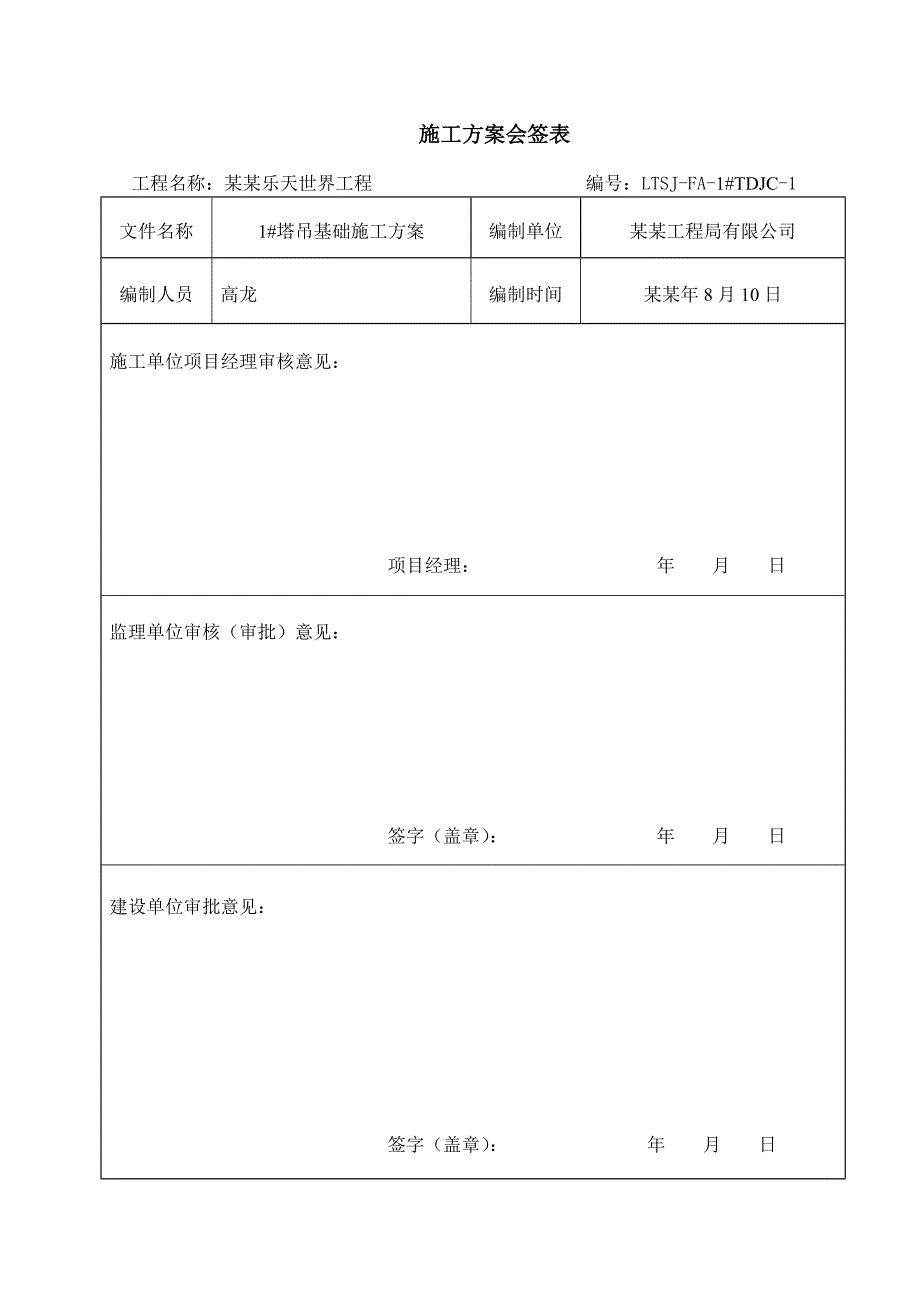

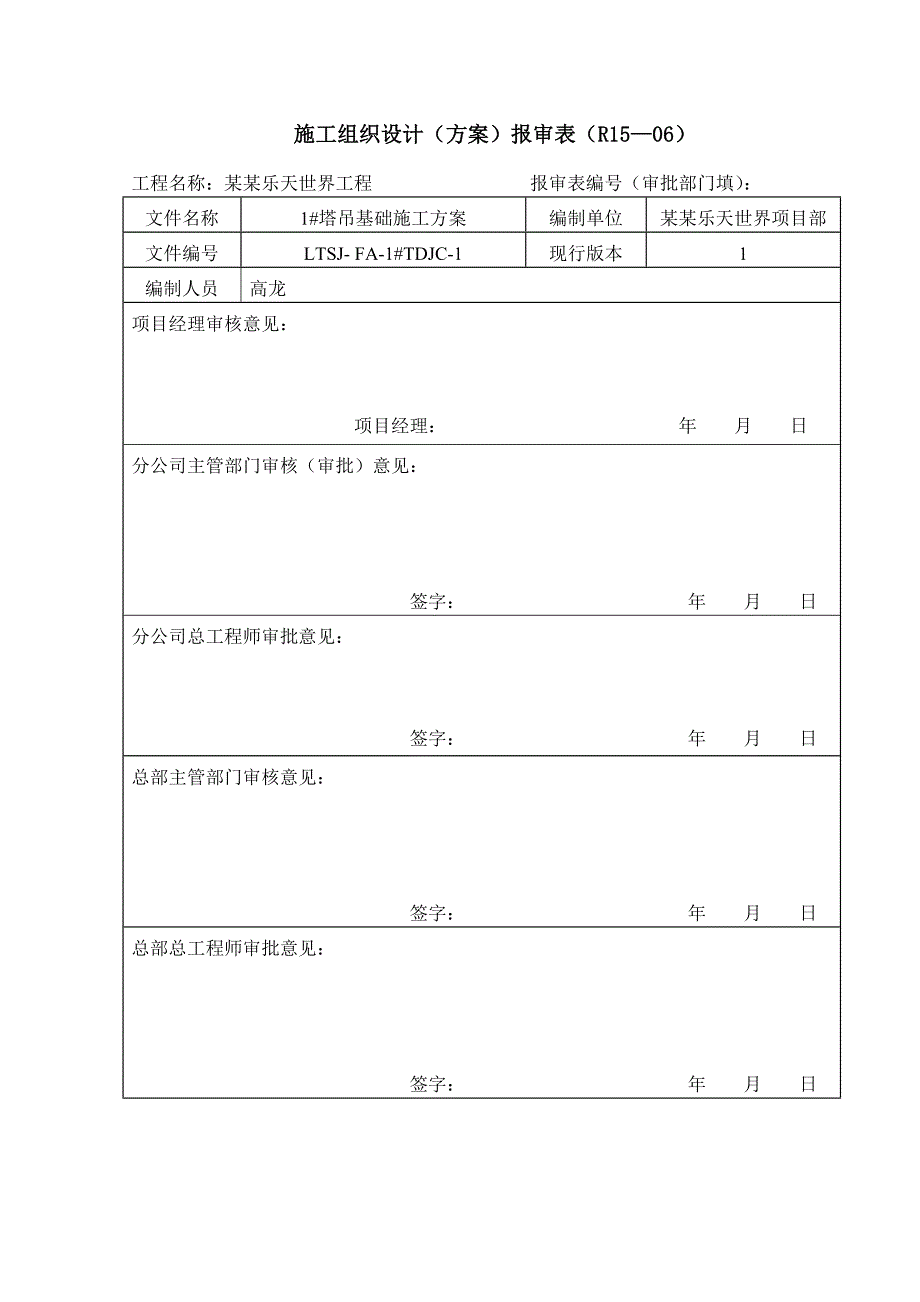

2、份。施工方案会签表工程名称：某某乐天世界工程 编号：LTSJ-FA-1#TDJC-1 文件名称1#塔吊基础施工方案编制单位某某工程局有限公司编制人员高龙编制时间某某年8月10日施工单位项目经理审核意见： 项目经理： 年 月 日监理单位审核（审批）意见： 签字（盖章）： 年 月 日建设单位审批意见：签字（盖章）： 年 月 日施工组织设计（方案）报审表（R1506）工程名称：某某乐天世界工程 报审表编号（审批部门填）：文件名称1#塔吊基础施工方案编制单位某某乐天世界项目部文件编号LTSJ- FA-1#TDJC-1现行版本1编制人员高龙项目经理审核意见： 项目经理： 年 月 日分公司主管部门审核（审
3、批）意见： 签字： 年 月 日分公司总工程师审批意见：签字： 年 月 日总部主管部门审核意见： 签字： 年 月 日总部总工程师审批意见： 签字： 年 月 日某某乐天世界工程1#塔吊基础施工方案 发放号：编 号：编 制：审 核：审 批：某某工程局有限公司 某某年08月10日目 录第一章工程概况1第二章布置依据1第三章塔吊选用及安装位置1第四章塔吊基础选择2第五章施工准备10第六章施工工序10第七章施工工艺10第八章安装程序要求14第九章质量保证措施14第十章安全保证措施14某某乐天世界工程 1#塔吊基础施工方案第一章 工程概况工程名称某某乐天世界工程工程建设单位乐天荣光地产（某某）有限公司工程施
4、工所在地某某市皇姑区黑龙江街以西、北陵大街以东、岐山东路与昆山东路所夹地段总建筑面积41万m2单体工程个数我司施工的三标段由4栋超高层住宅组成，住宅下方为4层整体连通地下室，南侧三栋高层由3层裙房连接。编制背景三标段现场目前正在进行抗拔桩施工工作，即将进行土方开挖及清槽工作，为不影响后期施工，现场塔吊必须尽快安装，考虑到目前现场的施工进度，计划先安装三标段西北角区段塔吊，即1#塔吊，本方案即针对1#塔吊基础施工编制。第二章 布置依据1 乐天世界三标段现场平面布置图2 三标段基础结构平面布置图3 建筑地基基础设计规范GB50007-20024 ST6015塔吊说明书第三章 塔吊选用及安装位置综合
5、考虑1#塔吊覆盖范围及使用效率，选择安装一台55m臂长ST6015塔吊，安装高度为40m。具体定位，见图3.1。图3.1 1# 塔吊定位图第四章 塔吊基础选择4.1 依据厂方提供的ST6015塔吊使用说明，1#塔吊采用1+11+1塔身组成，高度41.8m，选用M126N型基础，基础尺寸为62506250mm1350mm（高），M126N基础对地基承载力特征值的要求为137 kpa。4.2 地基承载力验算4.2.1 参数信息 塔吊型号:ST6015， 塔吊起升高度H=41.8m， 塔吊倾覆力矩M=2212.61kN.m， 混凝土强度等级:C40， 塔身宽度B=2.00m， 基础以上土的厚度D:=
6、0.00m， 自重F1=606.00kN， 基础承台厚度h=1.35m， 最大起重荷载F2=100.00kN， 基础承台宽度Bc=6.25m， 4.2.2 基础承载力计算 依据建筑地基基础设计规范(GB50007-2002)第5.2条承载力计算。 计算简图: 当不考虑附着时的基础设计值计算公式： 当考虑附着时的基础设计值计算公式： 当考虑偏心矩较大时的基础设计值计算公式： 式中 F塔吊作用于基础的竖向力，它包括塔吊自重，压重和最大起重荷载,F= F1+ F2=706kN； G基础自重与基础上面的土的自重：G=1.2(25.0BcBcHc+m BcBcD) =1.2(25.06.256.251.
7、3.5) =1582.03kN； m土的加权平均重度 Bc基础底面的宽度，取Bc=6.25m； W基础底面的抵抗矩，W=6.256.256.25/6=40.69m3； M倾覆力矩，包括风荷载产生的力矩和最大起重力矩，M=1.42212.61=3097.65kN.m； a合力作用点至基础底面最大压力边缘距离(m)，按下式计算： a= Bc / 2 - M / (F + G)=6.25/2-3097.65/(706+1582.03)=3.125-3097.65/2288.03=1.77m经过计算得到:无附着的最大压力设计值Pmax=(706+1582.03)/6.252+3097.65/40.69
8、=58.57+76.13kPa=134.7 kPa；无附着的最小压力设计值 Pmin=(706+1582.03)/6.252-3097.65/40.69 =58.57-76.13kPa=-17.56kPa；有附着的压力设计值 P=(706+1582.03)/6.252=58.57kPa；偏心矩较大时压力设计值 Pkmax=2(706+1582.03)/(36.251.77)=137.89kPa。与说明书中的137 kPa相符合。4.2.3 地基基础承载力验算地基基础承载力特征值计算依据建筑地基基础设计规范GB 50007-2002第5.2.3条。计算公式如下: fa-修正后的地基承载力特征值(
9、kN/m2)； fak-地基承载力特征值，按本规范第5.2.3条的原则确定；取450.00kN/m2； b、d-基础宽度和埋深的地基承载力修正系数; -基础底面以上土的重度，地下水位以下取浮重度，取20.00kN/m3； b-基础底面宽度(m)，当基宽小于3m按3m取值，大于6m按6m取值，取6.00m； m-基础底面以上土的加权平均重度，地下水位以下取浮重度，取20.00kN/m3； d-基础埋置深度(m) 取0.00m； 解得地基承载力设计值：fa=450+320（6-3）+4.420（0-0.5）=586 kPa； 地基承载力特征值fa=586kpa大于最大压力设计值Pmax=134.7
10、kPa，满足要求。 地基承载力特征值1.2fa=703.2 kPa大于偏心矩较大时的压力设计值Pkmax=137.89kPa，满足要求。4.3 考虑塔吊基础如按独立基础设计在地下室筏板下方，基础顶标高比周围筏板低，势必造成塔吊基础部位形成一个天然积水坑，浸泡塔吊基础，影响塔吊安全使用，且底板部位留洞，防护、清理及后期施工困难，洞口施工缝处容易形成日后漏水隐患。为解决以上问题，拟采取将塔吊基础与底板连接形成整体施工，这样避免了在基础底板上留洞，解决了塔吊基础排水问题，而且塔吊基础与底板相连形成扩大基础，增强了塔吊使用的安全性，详见图4.1。图4.1 塔吊基础与筏板连接节点图图4.1 塔吊基础构造及配筋详图4.4 塔吊基础配筋详见图4.1。4.5 由于塔吊基础与底板相连，因此砼强度等级要求与底板相同，采用C40P10。第五章 施工准备5.1 材料准备：钢筋、砼、木胶板、木方、JS防水涂料、钢管、止水钢板5.2 机械准备：挖掘机一台、抹光机、全站仪、水准仪5.3 劳动力准备：木工6人、钢筋工10人、瓦工5人。第六章 施工工序测量放线土方开挖垫层砼施工破桩头施工防水施工防水保护层施工钢筋绑扎塔吊基础预埋角安装模板封边砼浇筑砼养护第七章 施工工艺7.1 测量放线：使用全站仪进行塔吊基础定位放线，水准仪进行标高控
