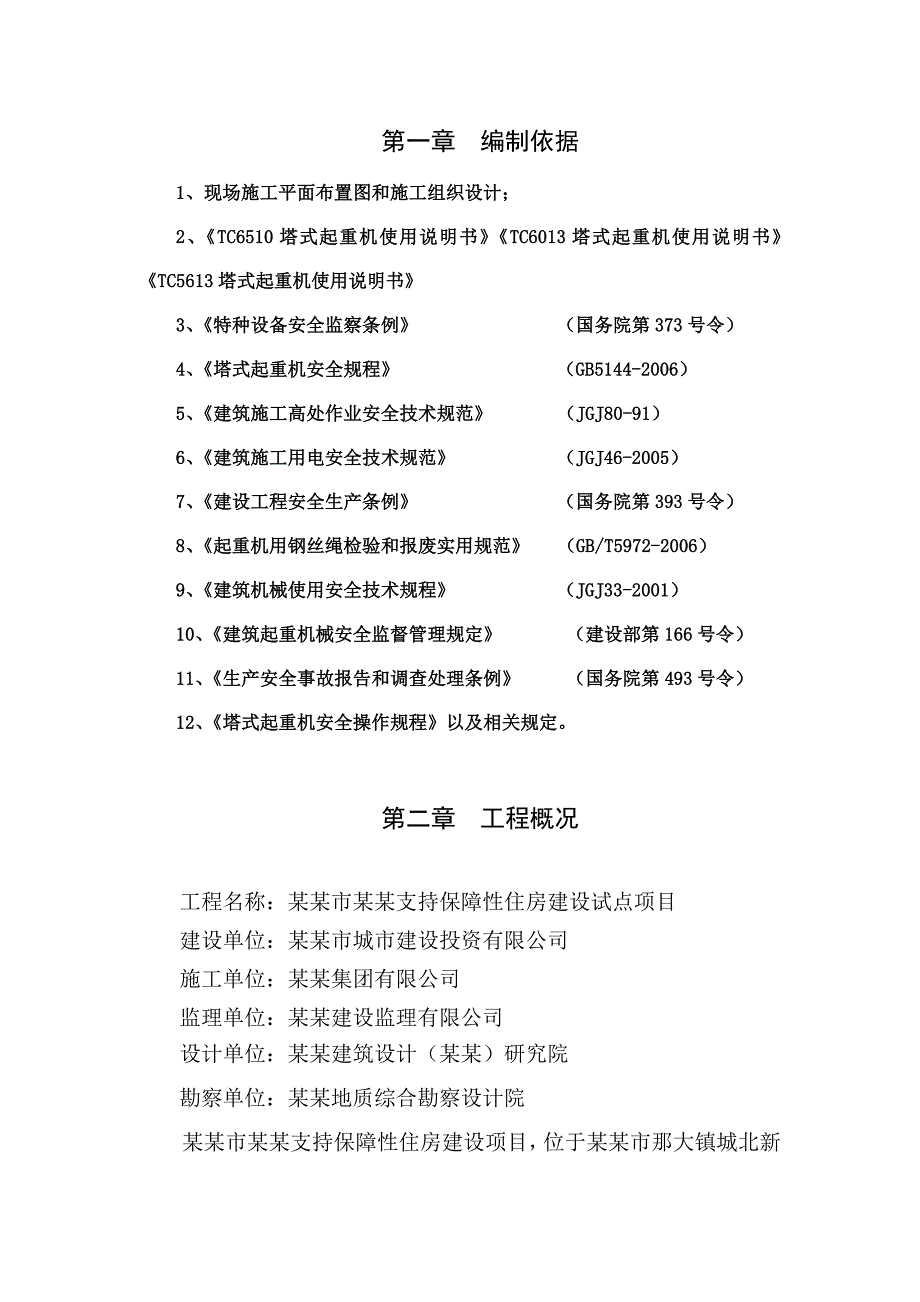

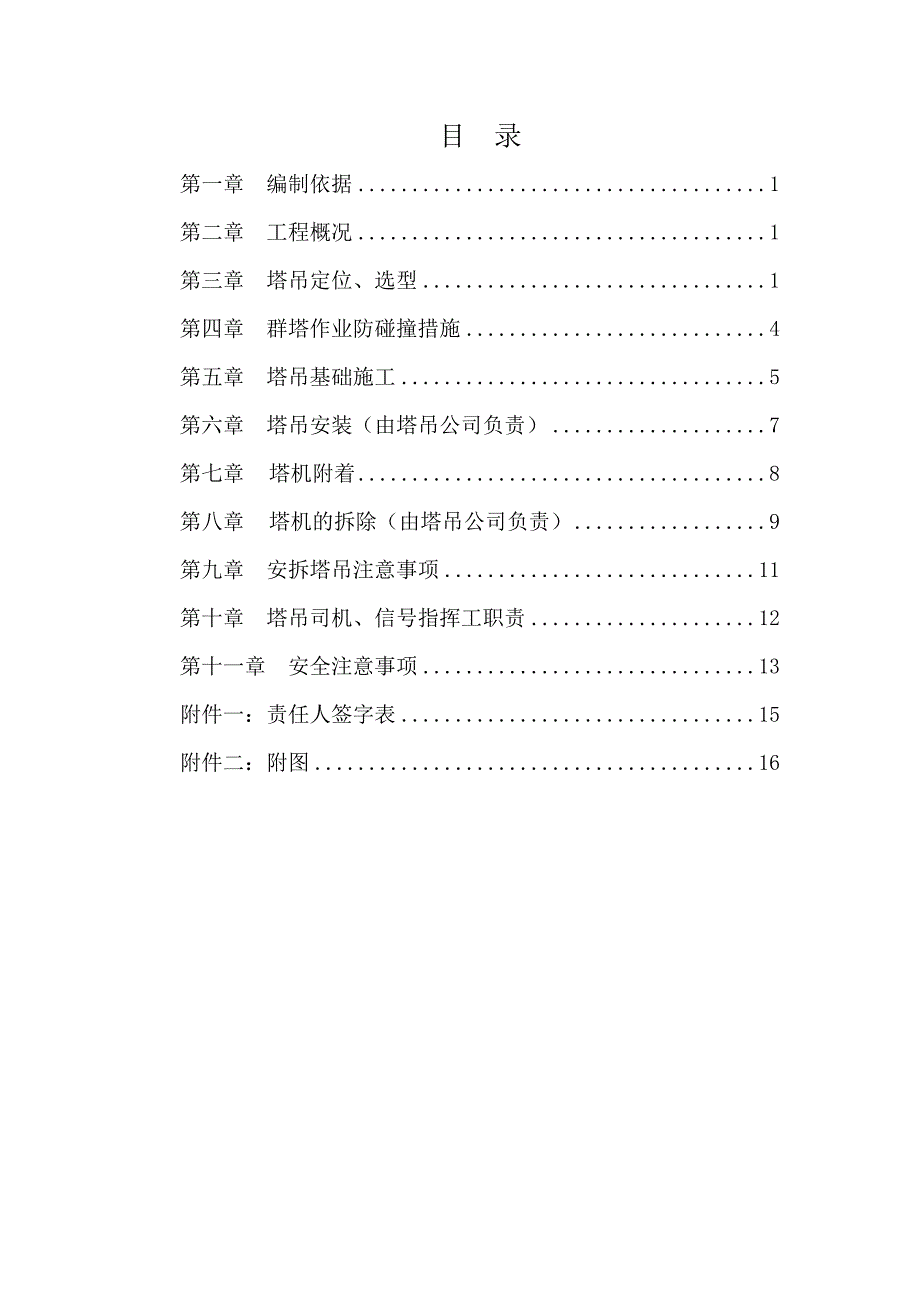

1、目 录第一章 编制依据1第二章 工程概况1第三章 塔吊定位、选型1第四章 群塔作业防碰撞措施4第五章 塔吊基础施工5第六章 塔吊安装（由塔吊公司负责）7第七章塔机附着8第八章塔机的拆除（由塔吊公司负责）9第九章 安拆塔吊注意事项11第十章 塔吊司机、信号指挥工职责12第十一章 安全注意事项13附件一：责任人签字表15附件二：附图16第一章 编制依据1、现场施工平面布置图和施工组织设计；2、TC6510塔式起重机使用说明书TC6013塔式起重机使用说明书TC5613塔式起重机使用说明书3、特种设备安全监察条例 （国务院第373号令）4、塔式起重机安全规程 （GB5144-2006）5、建筑施工高
2、处作业安全技术规范 （JGJ80-91）6、建筑施工用电安全技术规范 （JGJ46-2005）7、建设工程安全生产条例 （国务院第393号令）8、起重机用钢丝绳检验和报废实用规范 （GB/T5972-2006）9、建筑机械使用安全技术规程 （JGJ33-2001）10、建筑起重机械安全监督管理规定 （建设部第166号令）11、生产安全事故报告和调查处理条例 （国务院第493号令）12、塔式起重机安全操作规程以及相关规定。第二章 工程概况工程名称：某某市某某支持保障性住房建设试点项目建设单位：某某市城市建设投资有限公司施工单位：某某集团有限公司 监理单位：某某建设监理有限公司设计单位：某某建筑设

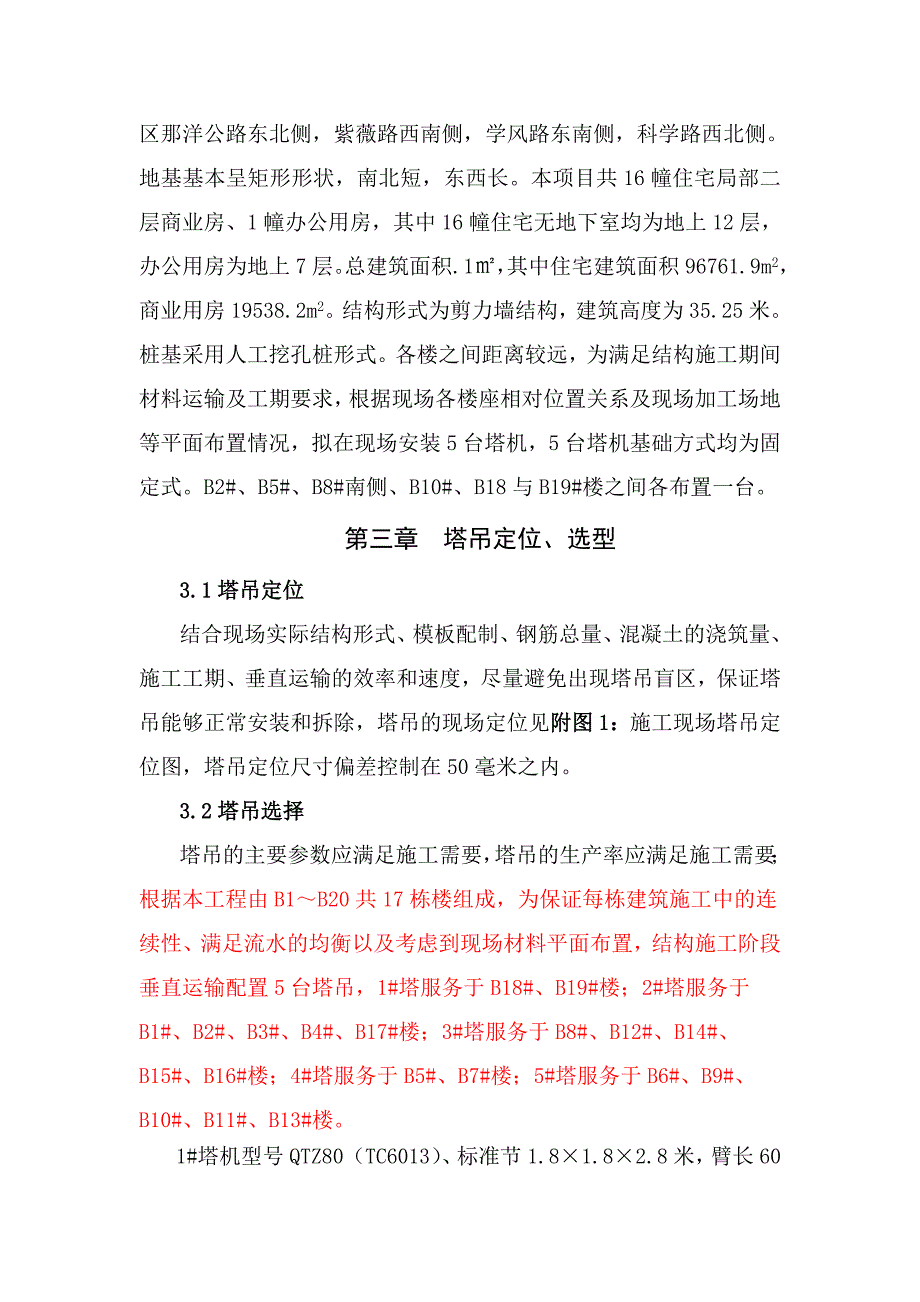

3、计（某某）研究院勘察单位：某某地质综合勘察设计院某某市某某支持保障性住房建设项目，位于某某市那大镇城北新区那洋公路东北侧，紫薇路西南侧，学风路东南侧，科学路西北侧。地基基本呈矩形形状，南北短，东西长。本项目共16幢住宅局部二层商业房、1幢办公用房，其中16幢住宅无地下室均为地上12层，办公用房为地上7层。总建筑面积.1，其中住宅建筑面积96761.9m2，商业用房19538.2m2。结构形式为剪力墙结构，建筑高度为35.25米。桩基采用人工挖孔桩形式。各楼之间距离较远，为满足结构施工期间材料运输及工期要求，根据现场各楼座相对位置关系及现场加工场地等平面布置情况，拟在现场安装5台塔机，5台塔机基
4、础方式均为固定式。B2#、B5#、B8#南侧、B10#、B18与B19#楼之间各布置一台。第三章 塔吊定位、选型3.1塔吊定位结合现场实际结构形式、模板配制、钢筋总量、混凝土的浇筑量、施工工期、垂直运输的效率和速度，尽量避免出现塔吊盲区，保证塔吊能够正常安装和拆除，塔吊的现场定位见附图1：施工现场塔吊定位图，塔吊定位尺寸偏差控制在50毫米之内。3.2塔吊选择塔吊的主要参数应满足施工需要，塔吊的生产率应满足施工需要； 根据本工程由B1B20共17栋楼组成，为保证每栋建筑施工中的连续性、满足流水的均衡以及考虑到现场材料平面布置，结构施工阶段垂直运输配置5台塔吊，1#塔服务于B18#、B19#楼；2
5、#塔服务于B1#、B2#、B3#、B4#、B17#楼；3#塔服务于B8#、B12#、B14#、B15#、B16#楼；4#塔服务于B5#、B7#楼；5#塔服务于B6#、B9#、B10#、B11#、B13#楼。1#塔机型号QTZ80（TC6013）、标准节1.81.82.8米，臂长60米，拟定需用高度41.9米，初始安装高度22.4（1+2+5）米，塔机主要技术参数如下： 最大起重力矩吨80吨 米； 吊臂顶端最大起重量1.3吨，尾部最大起重量6吨； 回转速度：0-0.8r/min； 变幅小车速度：0-55m/s； 吊钩起重速度：20-40-80m/min； 供电电源：380V、50Hz、40KW。
6、2#塔机型号QTZ80（TC6013）、标准节1.81.82.8米，臂长60米，拟定需用高度41.9米，初始安装高度22.4（1+2+5）米。塔机主要技术参数如下： 最大起重力矩吨80吨 米； 吊臂顶端最大起重量1.0吨，尾部最大起重量6吨； 回转速度：0-0.6r/min； 变幅小车速度：0-55m/s； 吊钩起重速度：20-40-80m/min； 供电电源：380V、50Hz、40KW。3#塔机型号QTZ80（TC6013）、标准节1.81.82.8米，臂长60米，拟定需用高度41.9米，初始安装高度22.4（1+2+5）米，塔机主要技术参数如下： 最大起重力矩吨80吨 米； 吊臂顶端最大
7、起重量1.3吨，尾部最大起重量6吨； 回转速度：0-0.8r/min； 变幅小车速度：0-55m/s； 吊钩起重速度：20-40-80m/min； 供电电源：380V、50Hz、40KW。4#塔机型号QTZ80（TC5613）、标准节1.61.62.8米，臂长56米，拟定需用高度41.9米，初始安装高度22.4（1+2+5）米。塔机主要技术参数如下： 最大起重力矩吨80吨 米； 吊臂顶端最大起重量1.3吨，尾部最大起重量6吨； 回转速度：0-0.6r/min； 变幅小车速度：25-50m/s； 吊钩起重速度：20-40-80m/min； 供电电源：380V、50Hz、40KW。5#塔机型号QT
8、Z80（TC6013）、标准节1.81.82.8米，臂长60米，拟定需用高度41.9米，初始安装高度22.4（1+2+5）米，塔机主要技术参数如下： 最大起重力矩吨80吨 米； 吊臂顶端最大起重量1.3吨，尾部最大起重量6吨； 回转速度：0-0.8r/min； 变幅小车速度：0-55m/s； 吊钩起重速度：20-40-80m/min； 供电电源：380V、50Hz、40KW。第四章 群塔作业防碰撞措施除2#、4#与5#塔之间主要交叉外，其余各塔也基本存在微小重叠现象，为防止群塔作业时发生碰撞事故，特制定本措施。4.1、总包组织结构各分包队共同签定群塔作业安全协议，分清责任。4.2、相邻塔吊大臂
9、垂直高低差必须保持在最低限度6 m的安全距离，某一塔吊需要顶升时，由现场统一协调各相邻塔吊顶升高度，确保高低差不小于6 m。4.3、五台塔吊同时作业，低塔让高塔；动塔让静塔；轻车让重车；相邻塔吊大臂必须保持相反的作业位置，避免塔吊大臂上下重叠垂直作业，如2#塔吊由北向东往南转动时，4#塔吊不能同时由南向西往北转动大臂吊物，如果2#塔吊需由北至东向南运转吊物时，必须等待4#塔吊大臂运转到确认为安全角度时，2#塔吊方可由北至东向南运转吊物，其余相邻塔吊运行同此。4.4、群塔作业，塔吊司机、信号指挥工、起重挂钩工必须严格按照群塔作业防碰撞措施要求及塔吊安全操作规程进行指挥、操作，操作时要力求平稳，精
10、力集中。注意保持起重机间的安全距离，各塔机起重臂及被吊物与相临塔吊之间的安全距离不小于5 m，防止塔机互相碰撞或吊物钩挂。、4.5、信号工必须经过正式培训后，持有效证件方可上岗指挥塔吊作业；在指挥塔吊作业时，必须佩带明显标志；在交叉吊装作业时，信号工应相互通气。避免出现误操作现象；信号工在使用旗语信号指挥时，指挥动作要正确、规范，哨音要清晰、洪亮；使用对讲机指挥时，必须讲普通话，语言要清楚、简短，说明位置方向，方可起钩吊物运转。4.6、操作前，塔吊司机、信号指挥工、挂钩工在作业前、作业中、交班时，必须对塔吊、钢丝绳、吊索具和用于捆绑的绳索进行全面检查与鉴定，对不符合规定的严禁使用。4.7、操作
11、中，必须严格执行“十不吊”的规定：、被吊物重量超过机械性能允许范围不准吊；、指挥信号不明不准吊；、吊物下方有人不准吊；、吊物上站人不准吊；、埋在地下物不准吊；、斜拉、斜牵、斜吊物不准吊；、散物捆扎不牢或物料装放过满不准吊；、零、散、小、物件无容器不准吊；、吊物重量不明，吊索具不符合规定不准吊；、六级以上强风不准吊。4.8、严禁吊物越过街巷、有人建筑物、高压线和在其上方旋转。1#塔吊局部覆盖街巷、有人建筑物，该部分旋转半径范围采用塔吊限位并在围墙上设置明显夜间指示灯，以防塔吊作业时进入该区域上空；3#塔吊北侧为55m左右为高压线，所以，3#塔吊在此旋转半径范围限位的同时，高压线采用搭建杉木杆架体
12、进行有效围护，当必须经过该区域时，吊运前采取相应的有效措施，起重臂、钢丝绳或重物必须与架空线路保持一定的安全距离。其最小距离规定为： 输电线路电压（KV）11-2035-110154220允许最小距离（m）1.524564.9、操作后，塔吊司机应将塔吊大臂转到顺风方向，并放松回转制动器，小车应移到非工作状态位置，将吊钩升到离臂杆顶端2-3 m处，切断电源，锁好操纵室，方可离去。第五章 塔吊基础施工5.1施工准备5.1.1塔机专用电箱：每台塔机必须配备专用电箱，塔机专用电箱必须合理定位，电箱距塔吊定位处最好控制在5米内。5.1.2电源准备：五台塔吊电源均为380V、50Hz、40.5KW。5.1
13、.3材料物质准备：根据塔吊基础块布筋图，准备相应规格的钢筋、混凝土。5.1.4场地空间准备：便于塔机部件的摆放和汽车吊的入场选位。5.1.5现场人员配合：指派专人与塔吊专业公司联系，随时处理塔吊正常安拆需要协作的工作。5.1.6塔吊基础施工前要将基础周边至少5m范围内采用轻型井点将水位降至基础底标高下500mm，水位达到要求后，沿塔吊基础外皮砌筑240基础混凝土墙模，并沿其外围根部砌筑低于基础底面500mm的排水沟，基坑四角设集水坑将排水沟边侧的渗水引入集水坑，再用水泵将水抽至场地排水沟内；5.1.7塔吊基础施工完毕后，对基础四角定期专人进行沉降观测及周边水位监测，保留好原始记录，如发现出现超
14、出沉降允许偏差则立即通知项目部技术部，停止塔塔基施工前，将塔基边坡根据放破比例采取吊作业，会同塔吊公司及设计等单位将隐患消除后再继续运转吊物。5.1.8塔基施工前，将塔基边坡根据放破比例（放破比例大于1:1采用土钉墙；小于1:1采用沙袋堆砌）堆砌沙袋或打土钉墙，以确保边坡的稳定；5.2地基处理和基础施工5.2.1地基处理塔吊基础持力层为强风化岩，根据结构设计总说明中地质情况，其地耐力为0.15mpa，符合塔吊使用说明书中地耐力0.14mpa的要求，故不做地基处理，直接在持力层上浇筑C15细石混凝土垫层，再进行塔吊基础施工。5.2.2基础施工5.2.2.1基础块布筋塔吊基础尺寸为661.35m（
