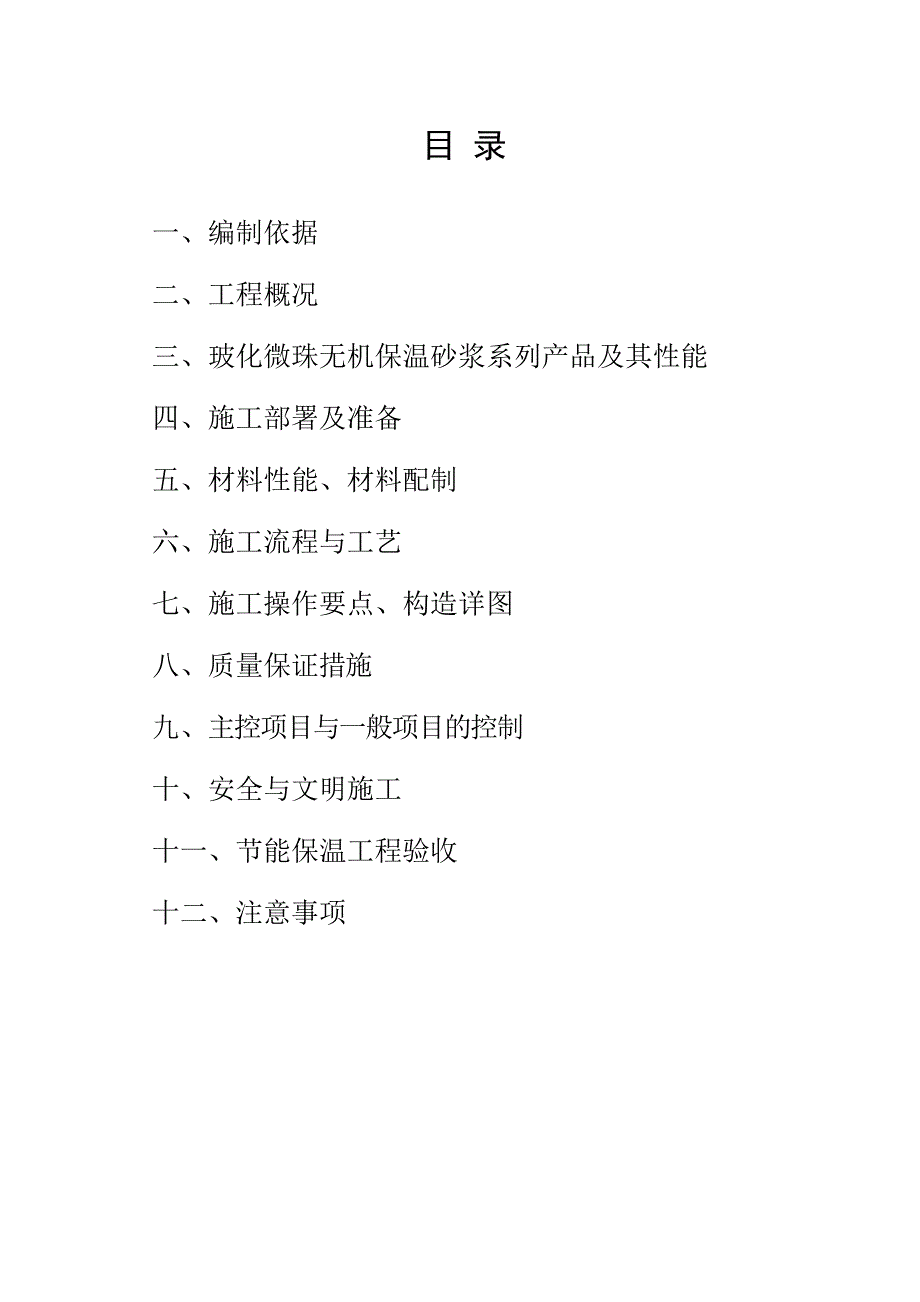

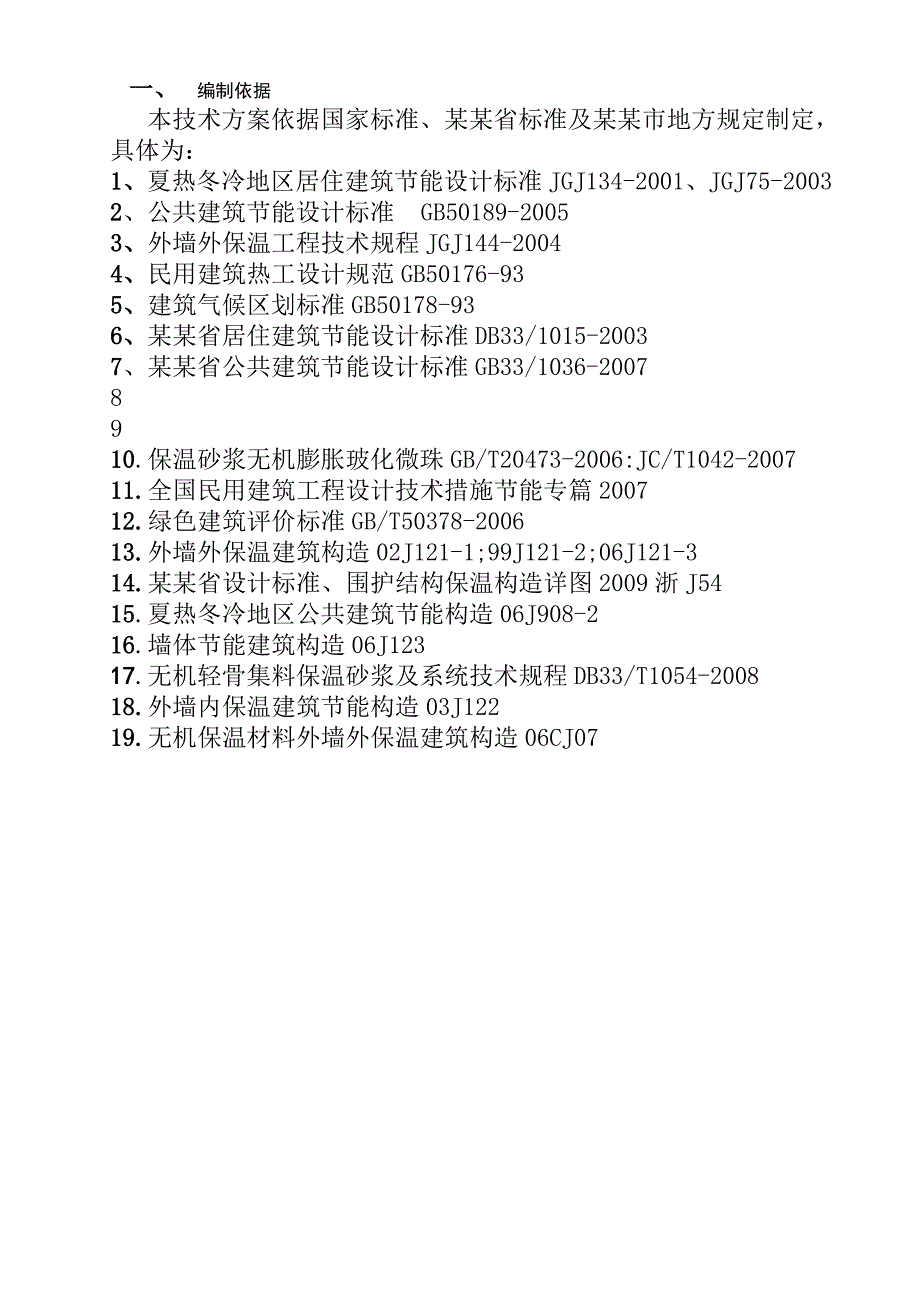

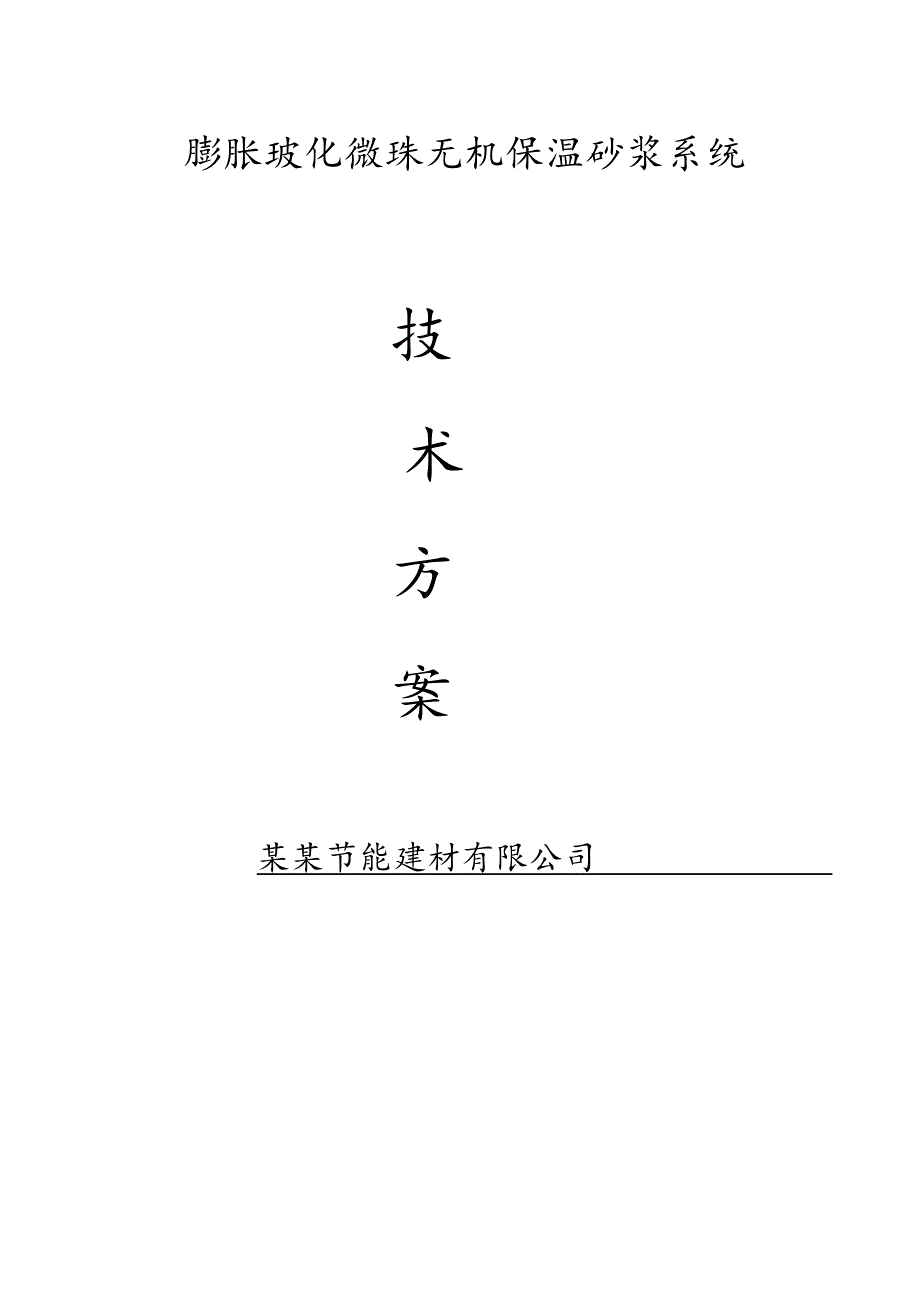

1、膨胀玻化微珠无机保温砂浆系统技术方案某某节能建材有限公司 目 录一、编制依据二、工程概况三、玻化微珠无机保温砂浆系列产品及其性能四、施工部署及准备五、材料性能、材料配制六、施工流程与工艺七、施工操作要点、构造详图八、质量保证措施九、主控项目与一般项目的控制十、安全与文明施工十一、节能保温工程验收十二、注意事项一、 编制依据本技术方案依据国家标准、某某省标准及某某市地方规定制定，具体为： 1、夏热冬冷地区居住建筑节能设计标准JGJ134-2001、JGJ75-20032、公共建筑节能设计标准GB50189-20053、外墙外保温工程技术规程JGJ144-20044、民用建筑热工设计规范GB501
2、76-935、建筑气候区划标准GB50178-936、某某省居住建筑节能设计标准DB33/1015-20037、某某省公共建筑节能设计标准GB33/1036-20078910.保温砂浆无机膨胀玻化微珠GB/T20473-2006:JC/T1042-200711.全国民用建筑工程设计技术措施节能专篇200712.绿色建筑评价标准GB/T50378-200613.外墙外保温建筑构造02J121-1;99J121-2;06J121-314.某某省设计标准、围护结构保温构造详图2009浙J5415.夏热冬冷地区公共建筑节能构造06J908-216.墙体节能建筑构造06J12317.无机轻骨集料保温砂浆
3、及系统技术规程DB33/T1054-200818.外墙内保温建筑节能构造03J12219.无机保温材料外墙外保温建筑构造06CJ07二、工程概况1、工程概况某某市府东路东来锦园住宅工程，位于某某省某某地区属于夏热冬冷地区气候，冬季最冷月平均温度5-8，全年小于等于0的天数1-3天，夏季最热月平均温度34-36。根据夏热冬冷地区公共建筑节能标准对外墙外保温隔热性能的设计要求，平均传热系数0.9W/(.K),外墙保温采用20胶粉聚苯颗粒，6-8砂浆贴热镀锌电焊网，饰面层采用饰面砖与面砖粘接剂、勾缝剂饰面层，能达到节能50满足设计标准要求。工程建筑面积21491，高层20层，地下一层，框架剪力墙结构
4、，本工程由东日房地产开发有限公司开发建设，杭州浙华设计院设计，某某市龙湾区建筑安装工程公司施工，大成设监理有限公司监理，外墙外保温材料采用某某节能建材有限公司的玻化微珠无机保温砂浆保温系统材料。三、玻化微珠无机保温砂浆系列产品的性能1 无机玻化微珠材料配制玻化微珠是由玻璃质火山熔岩矿砂经膨胀、玻化等工艺制成，表面玻化封闭、呈不规则球状，内部为多孔空腔结构的无机颗粒材料:堆积密度100kgm.K导热系数0.046W/(m.K),体积吸水率43。玻化微珠理化性能稳定，具有质轻、隔热防火、耐高低温、抗老化、吸水率小等优良特性，是一种环保型高性能无机轻质绝热材料。 玻化微珠保温砂浆是指以无机玻璃质矿物
5、材料玻化微珠作为保温骨料、水泥为胶凝材料、聚丙烯纤维和可分散胶粉作为增强和抗裂材料并掺入其他加剂，经过充分搅拌加工而成的建筑外墙保温砂浆材料。作为一种单组分的无机保温砂浆，玻化微珠保温砂浆具有优良的保温隔热性能和抗老化、耐候及防火性能，强度高，粘结性能好，无空鼓、开裂现象，现场施工加水搅拌即可使用，可直接施工于干状墙体上。与用聚苯颗粒、聚苯板或普通膨胀珍珠岩作轻质骨料的保温砂浆相比，玻化微珠保温砂浆克服了膨胀珍珠岩吸水率大、易粉化、料浆搅拌过程中体积收缩率大、易造成产品后期保温性能降低和空鼓、开裂等不足之处，同时又弥补了聚苯颗粒、聚苯板有机材料易燃、防火性能差、高温下产生有害气体和耐老化、耐候
6、性能差、和易性差、施工中反弹性大等缺陷。2 产品的性能A、玻化微珠无机保温砂浆外墙外保温体系是一种采用玻化微珠无机保温砂浆、耐碱纤维加强网格布和塑料锚栓，水泥抗裂砂浆、饰面层采用（外墙耐水腻子、弹性涂料）和面砖粘结饰面、勾缝等系统材料(简称玻化微珠无机保温砂浆外墙外保温)，在现场成型的新型墙体保温体系。集墙体保温、抗裂防护、装饰功能为一体。采用玻化微珠无机保温砂浆施工，能满足工程的建筑节能施工要求。B、玻化微珠无机保温砂浆外墙外保温体系的构造设计采用外层变形量高于内层的变形量，各层弹性模量变化指标匹配，逐层渐变的理念。满足允许变形，诱导变形的技术路线，遵循允许变形与限制变形相统一的原则，各材料
7、之间能分散和消解变形应力，通过增强纤维改变应力传递方向，使系统具有良好的保温隔热、抗裂、抗变形、抗渗等综合性能。C、托架安装；外墙外保温饰面层采用面砖块贴时，高度超过20米以上的，外立面结构无挑檐的大面，应设置托架对饰面层荷重分格支撑在立面结构上，每隔二层设一道托架，保证保温层的耐候性和饰面层荷重使用的安全性。D、抗裂砂浆复合耐碱加强网格布防护层，水泥抗裂砂浆和含耐碱性好的增强玻纤网格布形成一层能适应墙体的变形、避免产生裂缝的防护层。其中网格布经纬向抗拉强度一致，所受变形应力均匀向四面分散，增强砂浆的抗拉性能；抗裂砂浆的软化系数高，耐水性好，耐冻融、耐候性好；与基层适应性强，整体性好，干缩率低
8、；干燥快，施工方便；耐火等级高。E、塑料锚栓固定件，固定在加强网和保温层上、起到保温层和饰面层与墙体的锚固连接作用，增强饰面层与墙体连接的安全可靠性，使传力结构更趋合理。F、饰面层。采用涂料、面砖、干挂石材等多种饰面材料，在保温体系的最外层形成饰面层，不同的材料性能，起不同的保护、装饰等效果。G、玻化微珠无机保温材料外保温工法适用于多层及高层建筑的钢筋混凝土、加气混凝土、砌块、烧结砖和非烧结砖等的外墙保温工程。四、施工部署及准备：（一）、人员的组成： 1、成立组织外墙外保温工程项目经理部：确定项目经理为工程负责人，负责本工程施工以及与建设单位、监理单位协调配合工作。技术负责人、项目经理、技术员
9、、施工员、安全员、质检员、材料员、施工班长、仓库管理员（部分职务可兼职）。2、劳动力组织：材料运输、测量弹线、搅拌、分格、抹灰剪贴，（安装锚固件）、腻子、面层涂料、打胶等根据施工进度计划、工期，组织施工班组落实劳动力。（二）、技术准备：1、施工及技术管理人员，必须认真熟悉施工图纸，及时检查现场施工工艺、转角、阳角网格布做法和图纸变更的情况。2、编制施工方案，办好开工前相关资料审报手续,配备专人负责技术资料的收集和整理。3、组织培训施工人员熟练掌握外墙外保温施工工艺,对施工队伍进行技术及安全交底。（三）、进场施工具备的条件：1、施工现场应有足够大的室内临时仓库，下铺塑料布，供堆放成品，有简易宿舍
10、，供食宿及工具设备存放。2、提供施工用水，用电管线连接施工机械以利于墙体淋湿养护与施工机械操作。3、施工时对土建方外墙砌体进行检查验收，符合外墙砌体的标准与贴饼分格标准。4、环境温度的要求：施工环境温度和基层墙体表面温度在施工后24小时内不得低于5C。（四）、基层墙体处理及检验：1、基层墙体必须清理干净，无油渍、浮尘、污垢、脱模剂、风化物、涂料、防水剂、潮气、霜、泥土等污染物或其他妨碍粘结的材料，旧墙面松动、风化部分应剔除干净，表面凸起部分5mm应铲平，施工时应清洁平整。2、对于墙面、窗台、施工缺口、及时跟进修补。对于穿墙构件，做好其四周必须的防锈、防水处理。3、对于混凝土墙体和砌筑填充加气混
11、凝土墙体应满涂界面砂浆。4、吊垂直、套方找规矩，弹厚度控制线，拉垂直、水平、垂直通线、套方做口，按设计厚度用玻化微珠无机保温砂浆作标准厚度灰饼。5、基层墙体经处理后，其表面平整度、立面垂直度、阴阳角、方正度均需符合建筑装饰装修工程质量验收规范（GB50210-2001）普通抹灰要求。（五）、现场管理要求：1、建立科学合理的劳动组织体系，做到管理到现场，服务到现场，有问题及时解决。2、制订现场作业标准，实现作业标准化，操作规范化。加强操作工人之间的安排协调，消除窝工、重复搬运、返工等无效劳动和工时浪费现象。3、现场物资、器具安放整齐有序，场地整洁，并使每个操作工人对自己的工作内容、职责范围、工作
12、程序能清楚了解。4、及时更换调整不合规范要求的器具、工具和用具。对现场经常进行整顿、整理、清扫、清除，消灭施工现场中的松、散、脏、乱、差等现象，保证工人在劳动中的安全和健康。（六）、施工机具与工具：1、常用机具：强制式砂浆搅拌机、垂直运输机械、水平运输手推车、手提搅拌器、射钉枪、冲击钻等。2、常用抹灰工具及抹灰的专用检测工具。经纬仪及放线工具、水桶、剪子、滚刷、铁锨、扫帚、手锤、錾子、壁纸刀、托线板、方尺、靠尺、塞尺、探针、钢尺、螺丝刀等。五、材料性能、配置（一）材料性能要求：1、界面剂：应符合DBJT014098规定的要求。混凝土墙体基层界面处理材料由界面剂按水灰比例配制后涂刷墙体基层，以增
13、加保温层与墙体的粘结力。界面剂性能指标：项目单位指标压剪粘结强度kpa0.7耐水压剪粘结强度kpa0.5粒度（5mm筛孔筛余）kpa0.52、玻化微珠无机保温砂浆：由保温胶粉料与玻化微珠组成，两种材料分袋包装，使用时按比例加水搅拌制成。胶粉料中的无机与有机粉料及多种纤维成分，使保温层具有良好的保温、耐候性、抗冲击强度、抗风压值、防火、耐冻、耐水、系统抗拉强度等特点。玻化微珠无机保温系统主要技术性能干密度、导热系数、抗压强度应满足设计要求。无机保温砂浆性能指标 序号项 目性 能 指 标A型B型C型1干表观密度kg/m3 3504505502湿表观密度kg/m3 65080010003抗压强度MP
14、a 065122.04拉伸粘结强度KPa 1502002505导热系数w/(mk) 0.0700.0850.16软化系数 0.67线性收缩率 0.258石棉含量不含石棉纤维9凝结时间 /h 511燃烧性能符合GB 8624-2006规定的A级12抗冻性（15次冻融循环）质量损失率不大于5，抗压强度损失率应不大于2513放射性核素限量Ira1.0,Ir1.014耐老化系数1.115堆积密度kg/m328016分层度/2017吸水率/（v/v）103、抗裂砂浆：采用聚合物乳液并掺加多种外加剂制成抗裂剂，在与耐碱玻纤网格布、热镀锌电焊网有很强的抗变形、防开裂能力。其主要技术性能拉伸粘结强度、浸水拉伸粘结强度应满足设计要求。抗裂剂与抗裂砂浆性能指标：项 目单 位指 标抗裂剂不挥发物含量20储存稳定性（2050）6个月，试样无结块凝聚及发霉现象，且拉伸粘结强度满足抗裂砂浆指标要求可使用时间可操作时间h1.5操作时间内拉伸粘结强度MPa0.7拉伸粘结强度（常温28d）MPa0.7浸水拉伸粘结强度（
