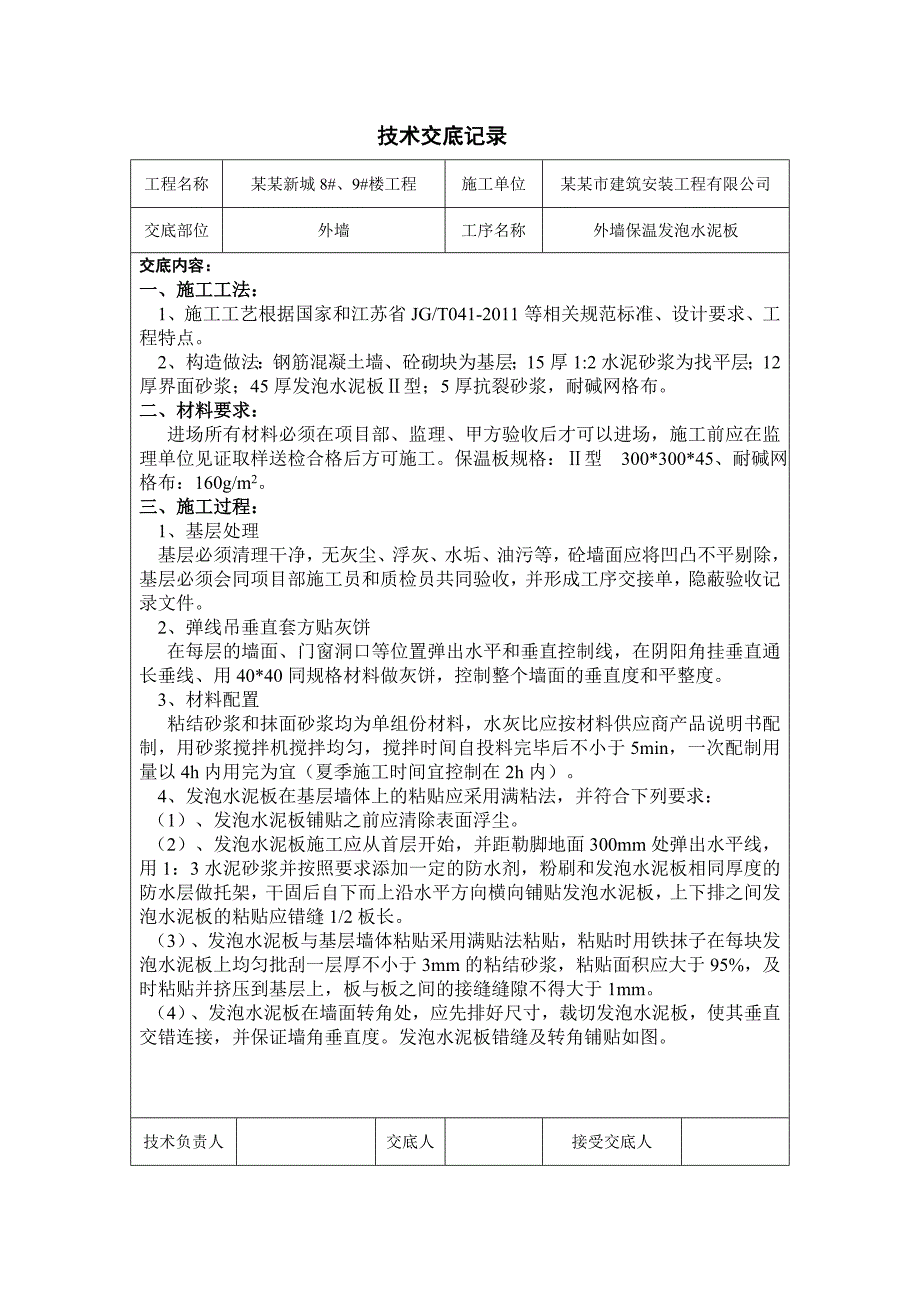

1、 技术交底记录 工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:一、施工工法:1、施工工艺根据国家和江苏省JG/T041-2011等相关规范标准、设计要求、工程特点。2、构造做法:钢筋混凝土墙、砼砌块为基层;15厚1:2水泥砂浆为找平层;12厚界面砂浆;45厚发泡水泥板型;5厚抗裂砂浆,耐碱网格布。 二、材料要求: 进场所有材料必须在项目部、监理、甲方验收后才可以进场,施工前应在监理单位见证取样送检合格后方可施工。保温板规格:型 300*300*45、耐碱网格布:160g/m2。三、施工过程:1、基层处理基层必须清理干净,无灰尘
2、、浮灰、水垢、油污等,砼墙面应将凹凸不平剔除,基层必须会同项目部施工员和质检员共同验收,并形成工序交接单,隐蔽验收记录文件。2、弹线吊垂直套方贴灰饼在每层的墙面、门窗洞口等位置弹出水平和垂直控制线,在阴阳角挂垂直通长垂线、用40*40同规格材料做灰饼,控制整个墙面的垂直度和平整度。3、材料配置粘结砂浆和抹面砂浆均为单组份材料,水灰比应按材料供应商产品说明书配制,用砂浆搅拌机搅拌均匀,搅拌时间自投料完毕后不小于5min,一次配制用量以4h内用完为宜(夏季施工时间宜控制在2h内)。4、发泡水泥板在基层墙体上的粘贴应采用满粘法,并符合下列要求:(1)、发泡水泥板铺贴之前应清除表面浮尘。(2)、发泡水
3、泥板施工应从首层开始,并距勒脚地面300mm处弹出水平线,用1:3水泥砂浆并按照要求添加一定的防水剂,粉刷和发泡水泥板相同厚度的防水层做托架,干固后自下而上沿水平方向横向铺贴发泡水泥板,上下排之间发泡水泥板的粘贴应错缝1/2板长。(3)、发泡水泥板与基层墙体粘贴采用满贴法粘贴,粘贴时用铁抹子在每块发泡水泥板上均匀批刮一层厚不小于3mm的粘结砂浆,粘贴面积应大于95%,及时粘贴并挤压到基层上,板与板之间的接缝缝隙不得大于1mm。(4)、发泡水泥板在墙面转角处,应先排好尺寸,裁切发泡水泥板,使其垂直交错连接,并保证墙角垂直度。发泡水泥板错缝及转角铺贴如图。技术负责人交底人接受交底人技术交底记录工程

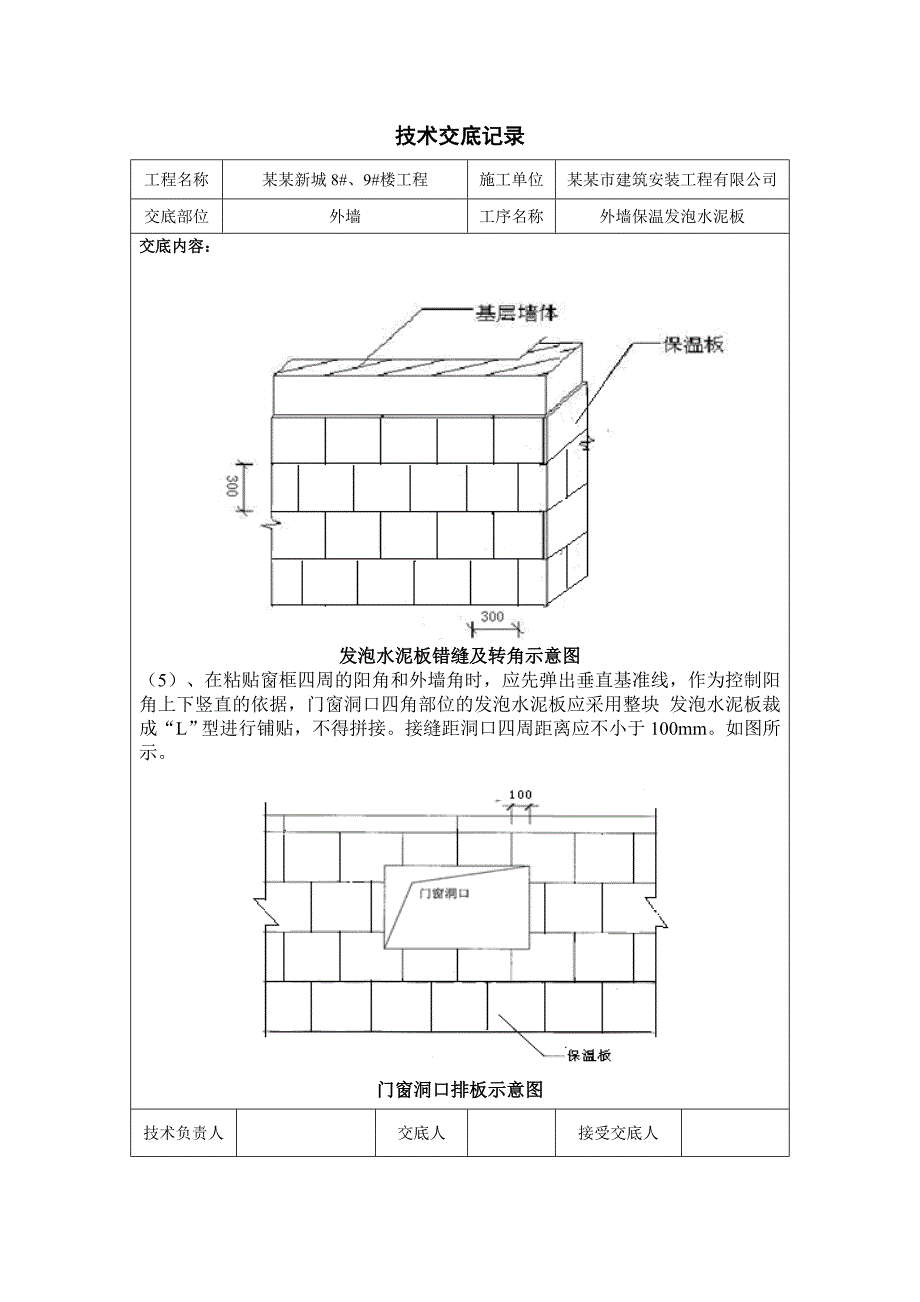

4、名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:发泡水泥板错缝及转角示意图(5)、在粘贴窗框四周的阳角和外墙角时,应先弹出垂直基准线,作为控制阳角上下竖直的依据,门窗洞口四角部位的发泡水泥板应采用整块 发泡水泥板裁成“L”型进行铺贴,不得拼接。接缝距洞口四周距离应不小于100mm。如图所示。门窗洞口排板示意图技术负责人交底人接受交底人技术交底记录工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:5、抹面砂浆施工:发泡水泥板大面积铺贴结束后,视气候条件24-48小时后,进

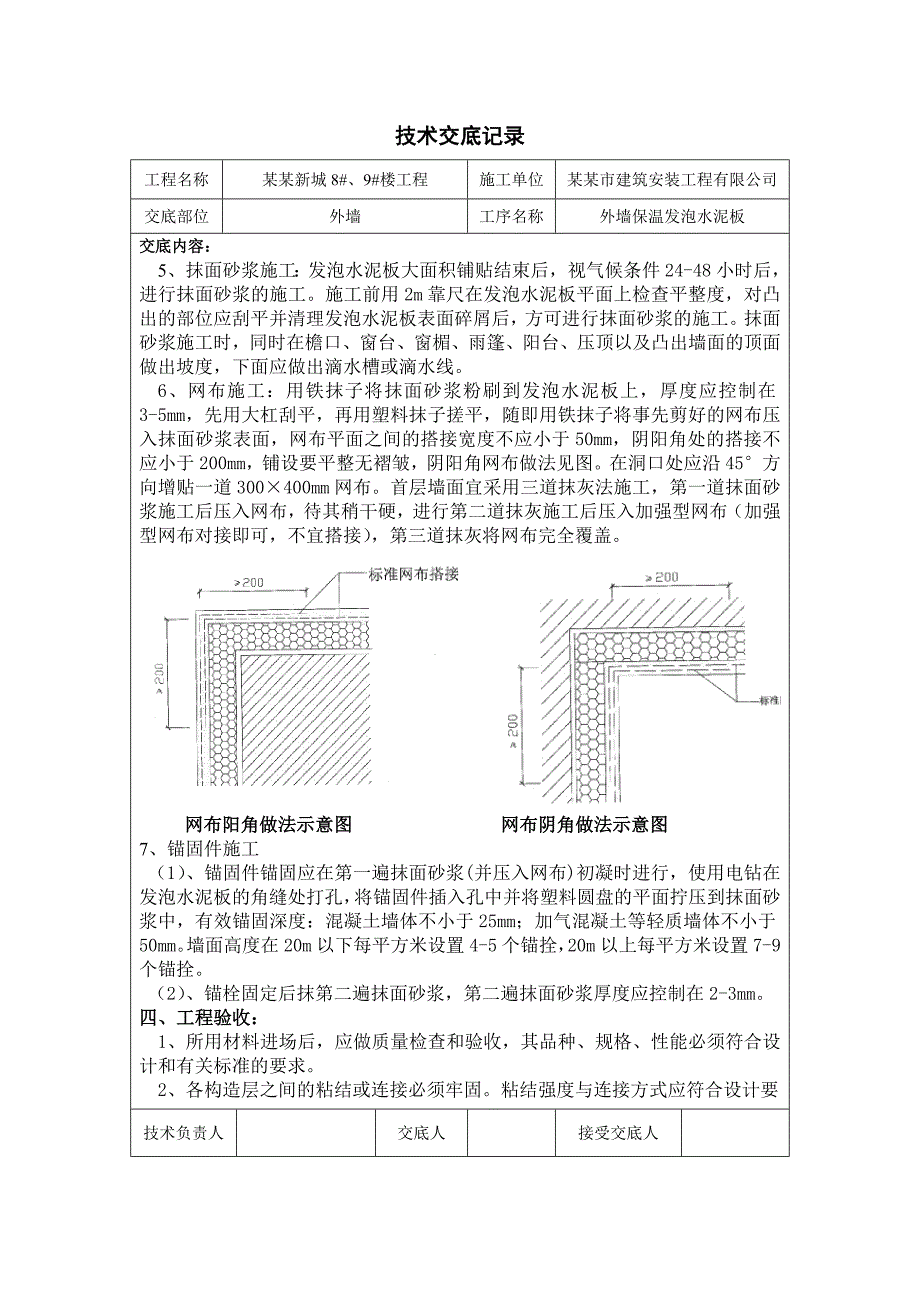

5、行抹面砂浆的施工。施工前用2m靠尺在发泡水泥板平面上检查平整度,对凸出的部位应刮平并清理发泡水泥板表面碎屑后,方可进行抹面砂浆的施工。抹面砂浆施工时,同时在檐口、窗台、窗楣、雨篷、阳台、压顶以及凸出墙面的顶面做出坡度,下面应做出滴水槽或滴水线。6、网布施工:用铁抹子将抹面砂浆粉刷到发泡水泥板上,厚度应控制在3-5mm,先用大杠刮平,再用塑料抹子搓平,随即用铁抹子将事先剪好的网布压入抹面砂浆表面,网布平面之间的搭接宽度不应小于50mm,阴阳角处的搭接不应小于200mm,铺设要平整无褶皱,阴阳角网布做法见图。在洞口处应沿45方向增贴一道300400mm网布。首层墙面宜采用三道抹灰法施工,第一道抹面
6、砂浆施工后压入网布,待其稍干硬,进行第二道抹灰施工后压入加强型网布(加强型网布对接即可,不宜搭接),第三道抹灰将网布完全覆盖。网布阳角做法示意图 网布阴角做法示意图7、锚固件施工(1)、锚固件锚固应在第一遍抹面砂浆(并压入网布)初凝时进行,使用电钻在发泡水泥板的角缝处打孔,将锚固件插入孔中并将塑料圆盘的平面拧压到抹面砂浆中,有效锚固深度:混凝土墙体不小于25mm;加气混凝土等轻质墙体不小于50mm。墙面高度在20m以下每平方米设置4-5个锚拴,20m以上每平方米设置7-9个锚拴。(2)、锚栓固定后抹第二遍抹面砂浆,第二遍抹面砂浆厚度应控制在2-3mm。四、工程验收: 1、所用材料进场后,应做质
7、量检查和验收,其品种、规格、性能必须符合设计和有关标准的要求。 2、各构造层之间的粘结或连接必须牢固。粘结强度与连接方式应符合设计要技术负责人交底人接受交底人技术交底记录工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:求。发泡水泥板材与基层的粘结强度试验必须做拉拔试验,满足设计规范要求。3、抹面层与发泡水泥板必须粘结牢固,无脱层、空鼓。面层无裂缝。4、发泡水泥板安装应上下错缝,拼缝应平整严密,接缝处不得抹胶粘剂。5、发泡水泥板安装允许偏差和检查方法应符合表的规定。项次项目允许偏差(mm)检查方法1表面平整3用2m靠尺楔塞尺检查2
8、立面垂直3用2m垂直检查尺检查3阴、阳角垂直3用2m托线板检查4阳角方正3用200mm方尺检查5接槎高差1用直尺和楔形塞尺检查6、网布应铺压严实,不得有空鼓、褶皱、翘曲、外露等现象。搭接长度应符合设计要求,左右不得小于80mm,上下不得小于100mm。加强部位的增强网做法应符合设计要求。7、外保温抹面层的允许偏差和检查方法应符合的规定。项次项目允许偏差(mm)检查方法1表面平整3用2m靠尺楔形塞尺检查2立面垂直3用2m垂直检查尺检查3阴、阳角方正3用直角检测尺检查4分格缝(装饰线)直线度3拉5m线,不足5m拉通线,用钢直尺检查五、特殊部位施工:1、底面接触室外空气的架空楼板和外挑楼板。构造做法
9、:钢筋混凝土基层,12厚界面砂浆,20厚发泡水泥板型;5厚抗裂砂浆,耐碱网格布;3厚柔性耐水腻子,涂料。2、门窗洞口四周应做保温。施工做法参照08CJ16-12。12厚界面砂浆,20厚发泡水泥板型;5厚抗裂砂浆,耐碱网格布;3厚柔性耐水腻子,涂料。技术负责人交底人接受交底人技术交底记录工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:技术负责人交底人接受交底人技术交底记录工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:技术负责人交底人接受交底人技术交底记录工程名称某
10、某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:3、复合发泡水泥板外墙外保温系统的构造应符合下列要求: (1)、发泡水泥板与基层墙面的连接应采用满铺粘结砂浆粘结,并辅以机械固定。 (2)、抹面层中应压入耐碱玻纤网布。建筑物首层应由一层标准型网布和一层加强型网布组成,二层以上墙面可采用一层标准型网布。抹面层的厚度宜为5mm-7mm。 (3)、用于辅助机械固定的锚固件应设置在网布外侧。对于首层及加强部位应设置在两层网布之间,锚固件性能指标应符合表4.2.6的要求。用于空心砌块砌体时,应采用回拧打结型锚固件。4、外墙阳角和门窗外侧洞口周边及四角
11、部位应按下列要求实施增强: (1)、在建筑物首层外墙阳角部位的抹面层中设置专用护角线条增强,网布位于护角线条的外侧。 (2)、 二层以上外墙阳角以及门窗外侧周边部位的抹面层中采用附加网布增强,附加网布搭接宽度不应小于200mm。(3)、门窗外侧洞口四周应在45方向加贴300mm400mm的标准型网布增强。构造示意见图。门窗洞口部位构造示意图技术负责人交底人接受交底人技术交底记录工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板交底内容:5、外墙勒脚部位外保温构造按照图做法,其底部应设置铝合金底座托架。托架离散水坡高度应适应建筑结构沉降而不导
12、致外墙外保温系统损坏的要求。外墙勒脚部位构造示意图 6、女儿墙部位保温采用该系统时应按照图实施。女儿墙应设置混凝土压顶或金属板盖板,并实施双侧保温,内侧外保温的高度距离屋面完成面不低于300mm。女儿墙部位构造示意图7、门窗洞口部位的外保温构造应符合以下规定:(1)、门窗外侧洞口四周墙体,保温板厚度不应小于20mm;(2)、板与板接缝距洞口四角距离不得小于200mm;(3)、门窗的收口,阳角发泡水泥板与门窗框间留6-10mm的缝,填背衬打硅酮耐候密封胶。技术负责人交底人接受交底人技术交底记录工程名称某某新城8#、9#楼工程施工单位某某市建筑安装工程有限公司交底部位外墙工序名称外墙保温发泡水泥板
13、交底内容:8、基层墙体设有变形缝时,外保温系统应在变形缝处断开,缝中可粘设发泡水泥板(d1为0.5-0.7d)或堵塞低密度聚苯板,缝口设变形缝金属盖板,并应采取措施,防止生物侵害。六、注意事项: 1、施工中各专业工种应紧密配合,合理安排工序,严禁颠倒工序作业。2、对抹完聚合物砂浆的保温墙体不宜随意开凿孔洞,如确实需要,应在墙体保护层达到设计强度后方可进行,安装物件后注意其周围应立即进行修补恢复原状。3、各种材料应分类存放避免错用。4、夏季施工时,应适当安排作业时间,尽量避开日光暴晒时段。5、不得在保温板上部放置易燃及溶剂型化学物品,严禁在保温板上进行电气焊工作业。6、搅拌聚合物砂浆宜用电动搅拌
14、器,用毕清理干净。七、成品保护措施:1、加强成品保护措施,提高施工人员的成品保护意识、贯彻成品保护条例。2、对已施工完的保温墙体,不得随意开凿孔洞。3、应防止重物撞击墙体,如拆除脚手架严禁将窗户作为脚手架支点或固定点使用,防止损坏,防止门窗位移变形。抹灰时,注意不要污染门窗表面。八、安全事宜:1、进入施工现场必须戴好安全帽,扣好帽带;遵守安全生产的各项规章制度和纪律。2、高空作业时,应检查脚手架是否牢固,特别是大风雨后作业。3、对脚手架不牢固之处和跷头板等及时处理,要铺有足够的宽度,以保证安全。4、在架子上工作,工具和材料要放置稳当,不准随便乱扔。5、砂浆机应有专人操作和维修、保养,电器设备应绝缘良好并接地,并做到二级漏电保护。6、严格控制脚手架的施工负载,定期安排人员清理。7、不准随意拆除、斩断脚手架的软硬拉结,不准随意拆除脚手架上的安全设施,如妨碍施工必须经现场施工负责人批准后,方可拆除妨碍部位。8、严禁操作人员在酒后进入施工现场作业。9、严禁班组人员私自动用机电设备,需要使用必须通知现场专业电工实施.10、新工人进场后应先经过三级安全交底,方可正式上岗作业。技术负责人交底
