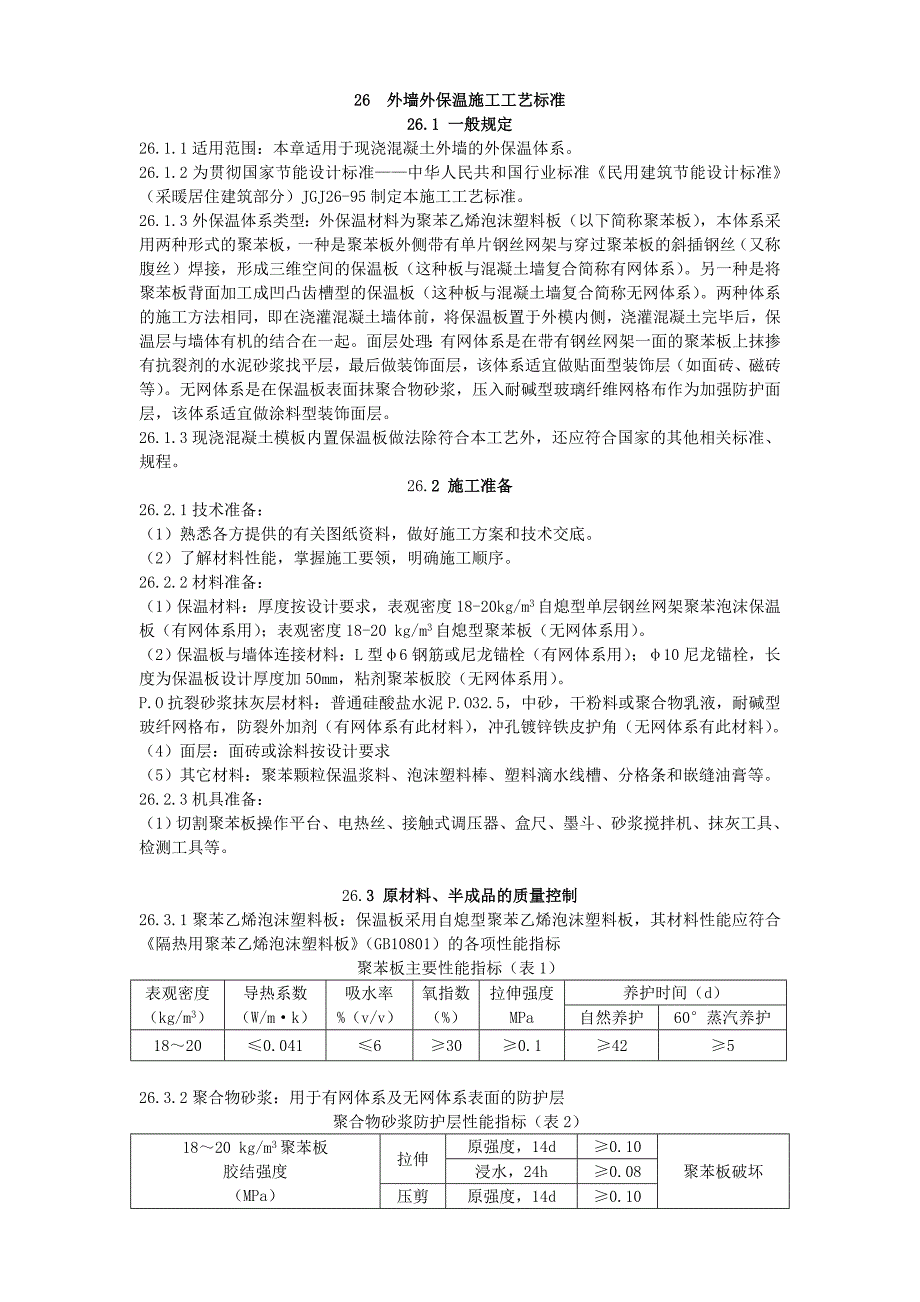

1、26 外墙外保温施工工艺标准26.1 一般规定26.1.1适用范围：本章适用于现浇混凝土外墙的外保温体系。26.1.2为贯彻国家节能设计标准中华人民共和国行业标准民用建筑节能设计标准（采暖居住建筑部分）JGJ26-95制定本施工工艺标准。26.1.3外保温体系类型：外保温材料为聚苯乙烯泡沫塑料板（以下简称聚苯板），本体系采用两种形式的聚苯板，一种是聚苯板外侧带有单片钢丝网架与穿过聚苯板的斜插钢丝（又称腹丝）焊接，形成三维空间的保温板（这种板与混凝土墙复合简称有网体系）。另一种是将聚苯板背面加工成凹凸齿槽型的保温板（这种板与混凝土墙复合简称无网体系）。两种体系的施工方法相同，即在浇灌混凝土墙体前
2、，将保温板置于外模内侧，浇灌混凝土完毕后，保温层与墙体有机的结合在一起。面层处理：有网体系是在带有钢丝网架一面的聚苯板上抹掺有抗裂剂的水泥砂浆找平层，最后做装饰面层，该体系适宜做贴面型装饰层（如面砖、磁砖等）。无网体系是在保温板表面抹聚合物砂浆，压入耐碱型玻璃纤维网格布作为加强防护面层，该体系适宜做涂料型装饰面层。26.1.3现浇混凝土模板内置保温板做法除符合本工艺外，还应符合国家的其他相关标准、规程。26.2 施工准备26.2.1技术准备：（1）熟悉各方提供的有关图纸资料，做好施工方案和技术交底。（2）了解材料性能，掌握施工要领，明确施工顺序。26.2.2材料准备：（1）保温材料：厚度按设计
3、要求，表观密度18-20 kg/m3自熄型单层钢丝网架聚苯泡沫保温板（有网体系用）；表观密度18-20 kg/m3自熄型聚苯板（无网体系用）。（2）保温板与墙体连接材料：L型6钢筋或尼龙锚栓（有网体系用）；10尼龙锚栓，长度为保温板设计厚度加50mm，粘剂聚苯板胶（无网体系用）。P.O抗裂砂浆抹灰层材料：普通硅酸盐水泥P.O32.5，中砂，干粉料或聚合物乳液，耐碱型玻纤网格布，防裂外加剂（有网体系有此材料），冲孔镀锌铁皮护角（无网体系有此材料）。（4）面层：面砖或涂料按设计要求（5）其它材料：聚苯颗粒保温浆料、泡沫塑料棒、塑料滴水线槽、分格条和嵌缝油膏等。26.2.3机具准备：（1）切割聚苯板
4、操作平台、电热丝、接触式调压器、盒尺、墨斗、砂浆搅拌机、抹灰工具、检测工具等。26.3 原材料、半成品的质量控制26.3.1聚苯乙烯泡沫塑料板：保温板采用自熄型聚苯乙烯泡沫塑料板，其材料性能应符合隔热用聚苯乙烯泡沫塑料板（GB10801）的各项性能指标聚苯板主要性能指标（表1）表观密度（kg/m3）导热系数（W/mk）吸水率%（v/v）氧指数（%）拉伸强度MPa养护时间（d）自然养护60蒸汽养护18200.0416300.142526.3.2聚合物砂浆：用于有网体系及无网体系表面的防护层聚合物砂浆防护层性能指标（表2）1820 kg/m3聚苯板胶结强度（MPa）拉伸原强度，14d0.10聚苯板

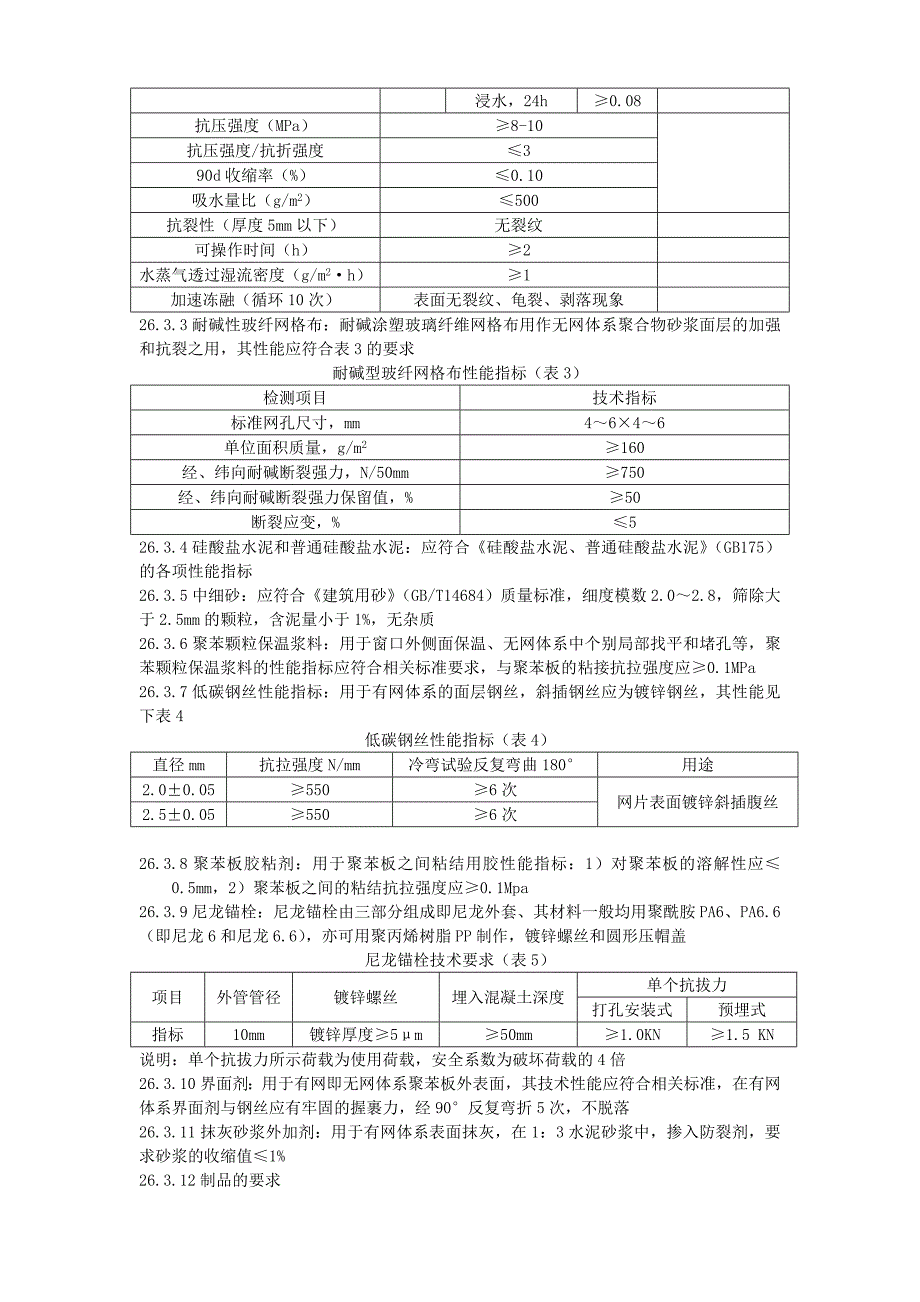

5、破坏浸水，24h0.08压剪原强度，14d0.10浸水，24h0.08抗压强度（MPa）8-10抗压强度/抗折强度390d收缩率（%）0.10吸水量比（g/m2）500抗裂性（厚度5mm以下）无裂纹可操作时间（h）2水蒸气透过湿流密度（g/m2h）1加速冻融（循环10次）表面无裂纹、龟裂、剥落现象26.3.3耐碱性玻纤网格布：耐碱涂塑玻璃纤维网格布用作无网体系聚合物砂浆面层的加强和抗裂之用，其性能应符合表3的要求耐碱型玻纤网格布性能指标（表3）检测项目技术指标标准网孔尺寸，mm4646单位面积质量，g/m2160经、纬向耐碱断裂强力，N/50mm750经、纬向耐碱断裂强力保留值，%50断裂应变
6、，%526.3.4硅酸盐水泥和普通硅酸盐水泥：应符合硅酸盐水泥、普通硅酸盐水泥（GB175）的各项性能指标26.3.5中细砂：应符合建筑用砂（GB/T14684）质量标准，细度模数2.02.8，筛除大于2.5mm的颗粒，含泥量小于1%，无杂质26.3.6聚苯颗粒保温浆料：用于窗口外侧面保温、无网体系中个别局部找平和堵孔等，聚苯颗粒保温浆料的性能指标应符合相关标准要求，与聚苯板的粘接抗拉强度应0.1MPa 26.3.7低碳钢丝性能指标：用于有网体系的面层钢丝，斜插钢丝应为镀锌钢丝，其性能见下表4低碳钢丝性能指标（表4）直径mm抗拉强度N/mm冷弯试验反复弯曲180用途2.00.055506次网片
7、表面镀锌斜插腹丝2.50.055506次26.3.8聚苯板胶粘剂：用于聚苯板之间粘结用胶性能指标：1）对聚苯板的溶解性应0.5mm，2）聚苯板之间的粘结抗拉强度应0.1Mpa26.3.9尼龙锚栓：尼龙锚栓由三部分组成即尼龙外套、其材料一般均用聚酰胺PA6、PA6.6（即尼龙6和尼龙6.6），亦可用聚丙烯树脂PP制作，镀锌螺丝和圆形压帽盖尼龙锚栓技术要求（表5）项目外管管径镀锌螺丝埋入混凝土深度单个抗拔力打孔安装式预埋式指标10mm镀锌厚度5m50mm1.0KN1.5 KN说明：单个抗拔力所示荷载为使用荷载，安全系数为破坏荷载的4倍26.3.10界面剂：用于有网即无网体系聚苯板外表面，其技术性能

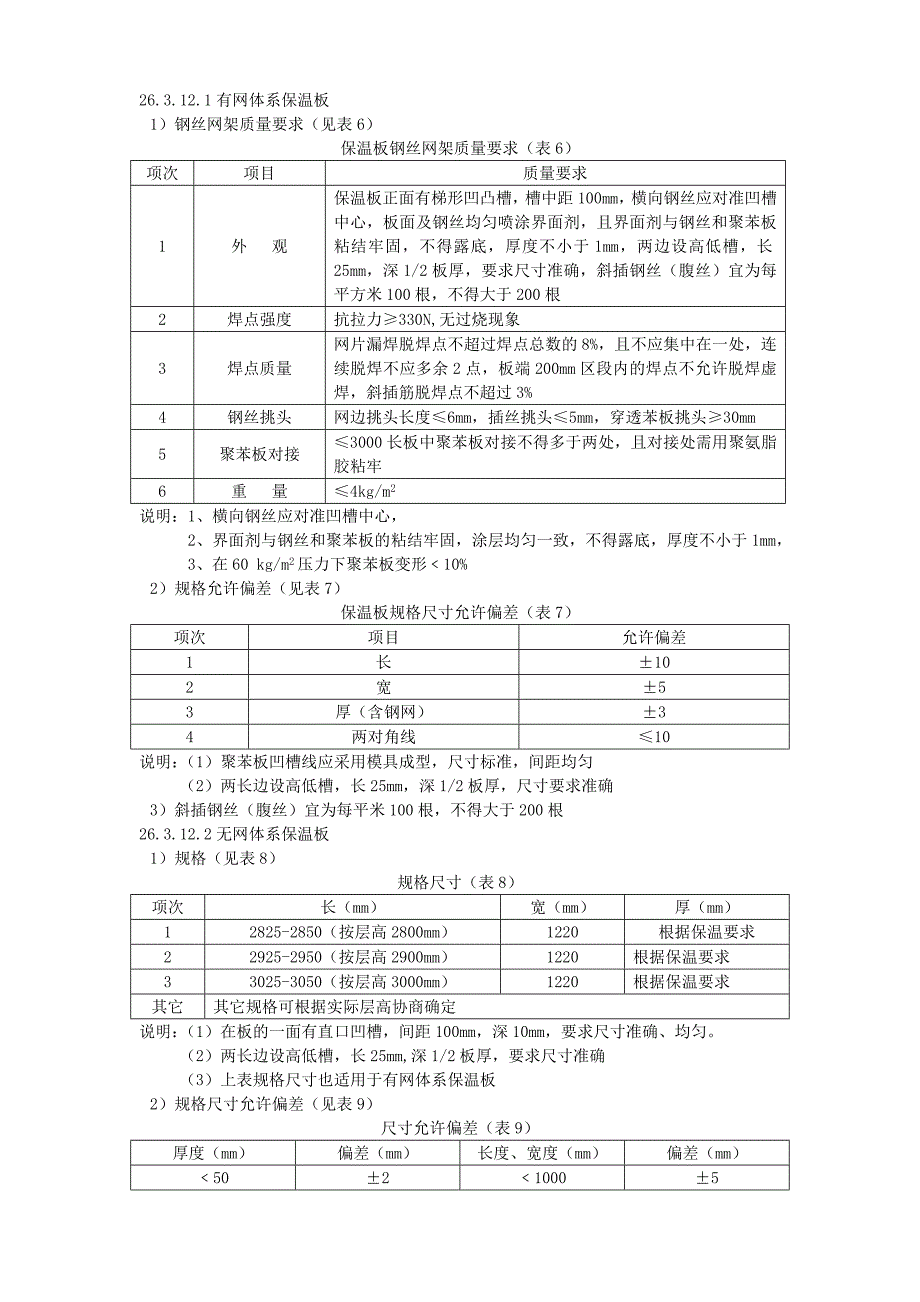

8、应符合相关标准，在有网体系界面剂与钢丝应有牢固的握裹力，经90反复弯折5次，不脱落26.3.11抹灰砂浆外加剂：用于有网体系表面抹灰，在1：3水泥砂浆中，掺入防裂剂，要求砂浆的收缩值1%26.3.12制品的要求26.3.12.1有网体系保温板1）钢丝网架质量要求（见表6）保温板钢丝网架质量要求（表6）项次项目质量要求1外 观保温板正面有梯形凹凸槽，槽中距100mm，横向钢丝应对准凹槽中心，板面及钢丝均匀喷涂界面剂，且界面剂与钢丝和聚苯板粘结牢固，不得露底，厚度不小于1mm，两边设高低槽，长25mm，深1/2板厚，要求尺寸准确，斜插钢丝（腹丝）宜为每平方米100根，不得大于200根2焊点强度抗拉
9、力330N,无过烧现象3焊点质量网片漏焊脱焊点不超过焊点总数的8%，且不应集中在一处，连续脱焊不应多余2点，板端200mm区段内的焊点不允许脱焊虚焊，斜插筋脱焊点不超过3%4钢丝挑头网边挑头长度6mm，插丝挑头5mm，穿透苯板挑头30mm5聚苯板对接3000长板中聚苯板对接不得多于两处，且对接处需用聚氨脂胶粘牢6重 量4kg/m2说明：1、横向钢丝应对准凹槽中心， 2、界面剂与钢丝和聚苯板的粘结牢固，涂层均匀一致，不得露底，厚度不小于1mm， 3、在60 kg/m2压力下聚苯板变形10%2）规格允许偏差（见表7）保温板规格尺寸允许偏差（表7）项次项目允许偏差1长102宽53厚（含钢网）34两对
10、角线10说明：（1）聚苯板凹槽线应采用模具成型，尺寸标准，间距均匀 （2）两长边设高低槽，长25mm，深1/2板厚，尺寸要求准确3）斜插钢丝（腹丝）宜为每平米100根，不得大于200根26.3.12.2无网体系保温板1）规格（见表8）规格尺寸（表8）项次长（mm）宽（mm）厚（mm）12825-2850（按层高2800mm）1220根据保温要求22925-2950（按层高2900mm）1220根据保温要求33025-3050（按层高3000mm）1220根据保温要求其它其它规格可根据实际层高协商确定说明：（1）在板的一面有直口凹槽，间距100mm，深10mm，要求尺寸准确、均匀。 （2）两长边
11、设高低槽，长25mm,深1/2板厚，要求尺寸准确 （3）上表规格尺寸也适用于有网体系保温板2）规格尺寸允许偏差（见表9）尺寸允许偏差（表9）厚度（mm）偏差（mm）长度、宽度（mm）偏差（mm）5021000550-7531000-2000875-10042000-400010100买卖双方决定4000正偏差不限，-1026.3.13作业条件：（1）外挂脚手架已安装并验收合格。（2）墙体钢筋安装完毕并隐验合格，水电等专业的预埋预留完成并预检合格。（3）墙体内侧的模板位置线、控制线及控制各大角的垂直线均测设完毕，并预检合格。（4）用于控制钢筋保护层的水泥砂浆垫块已按要求绑好。（5）墙体大模板已按
12、施工方案设计加工好，等待安装。（6）加工好保护钢丝网架聚苯板所用的镀锌铁皮。（7）混凝土墙体施工缝剔凿清理干净并预检合格。26.4 施工工艺及质量控制26.4.1有网体系26.4.1.1基本做法本体系是采用阻燃型聚苯乙烯泡沫塑料板，其正面有梯形凹槽，并带有单片钢丝网架与通过聚苯板的斜插钢丝焊接，形成三维空间的保温板，为防止钢丝网片锈蚀，使保温板表面与外部找平砂浆有良好的结合，以及提高保温板的阻燃性能，在保温板表面及钢丝网架上均匀喷涂界面剂。穿过聚苯板的斜插钢丝（又称腹丝），采用镀锌钢丝。本体系的基本做法是当外墙钢筋绑扎完毕后，并在板上按（图1）所示，插入经防锈处理的6钢筋（或尼龙锚栓），与墙体
13、钢筋绑扎，既做临时固定，又是保温板与墙体的连接措施，然后在墙体钢筋外加水泥垫块以确保墙体钢筋有足够的保护层，具体位置见（图1）。最后安装墙体内外钢质大模板。浇灌混凝土完毕后，保温层与墙体有机的结合在一起，拆模后在有网板面层抹掺有抗裂剂的水泥砂浆，本体系适宜做粘贴面砖，基本做法见（图2）。如做涂料装饰面层，则宜在水泥砂浆面层外再抹2-3cm聚合物水泥砂浆。26.4.1.2施工要点 1、安全性 1）保温板与墙体必须连接牢固，安全可靠，保温板内斜插腹丝，伸入混凝土墙体长度不得小于30mm，板面附加锚固件L型6钢筋，表面应作防锈处理，锚入墙体内长度不得小于100mm，也可用尼龙锚栓，锚入墙体内长度不得
14、小于50mm，位置见（图1）。2）保温板与墙体的自然粘结强度应大于保温板本身的抗拉强度。3）板与板之间侧向高低槽应用苯板胶粘结，板之间的垂直缝应在钢丝网之间用火烧丝绑扎，间距150mm。2、避免和减少热桥影响1）窗口外侧四周墙面应进行保温处理，做到既满足节能要求，避免“热桥”，但又不影响窗户开启，做法见（图3）2）突出墙面的出挑部位，如阳台、雨罩、空调机搁板，靠墙阳台栏板，两户之间的阳台分隔板和窗台板等，都宜做断桥处理，做到既减少或避免“热桥”，但又要保证结构安全。3、门窗1）在符合经济美观的条件下，窗户应尽可能靠外墙外侧安装，以减少外窗口外侧四周墙面的热桥影响。2）外门窗传热系数应3.5W/m2k。3）外门窗三性指标：空气渗透宜不低于级标准1.5m3/mh，抗风压多层不低于级标准2500Pa，中层和高层不低于级标准3000Pa，雨水渗透不低于级标准250Pa。4）窗框与窗口墙交接的缝隙，不得用水泥砂浆填塞，应用保温材料，并在窗框与墙体抹灰层的周边用嵌缝油膏密封，以免
