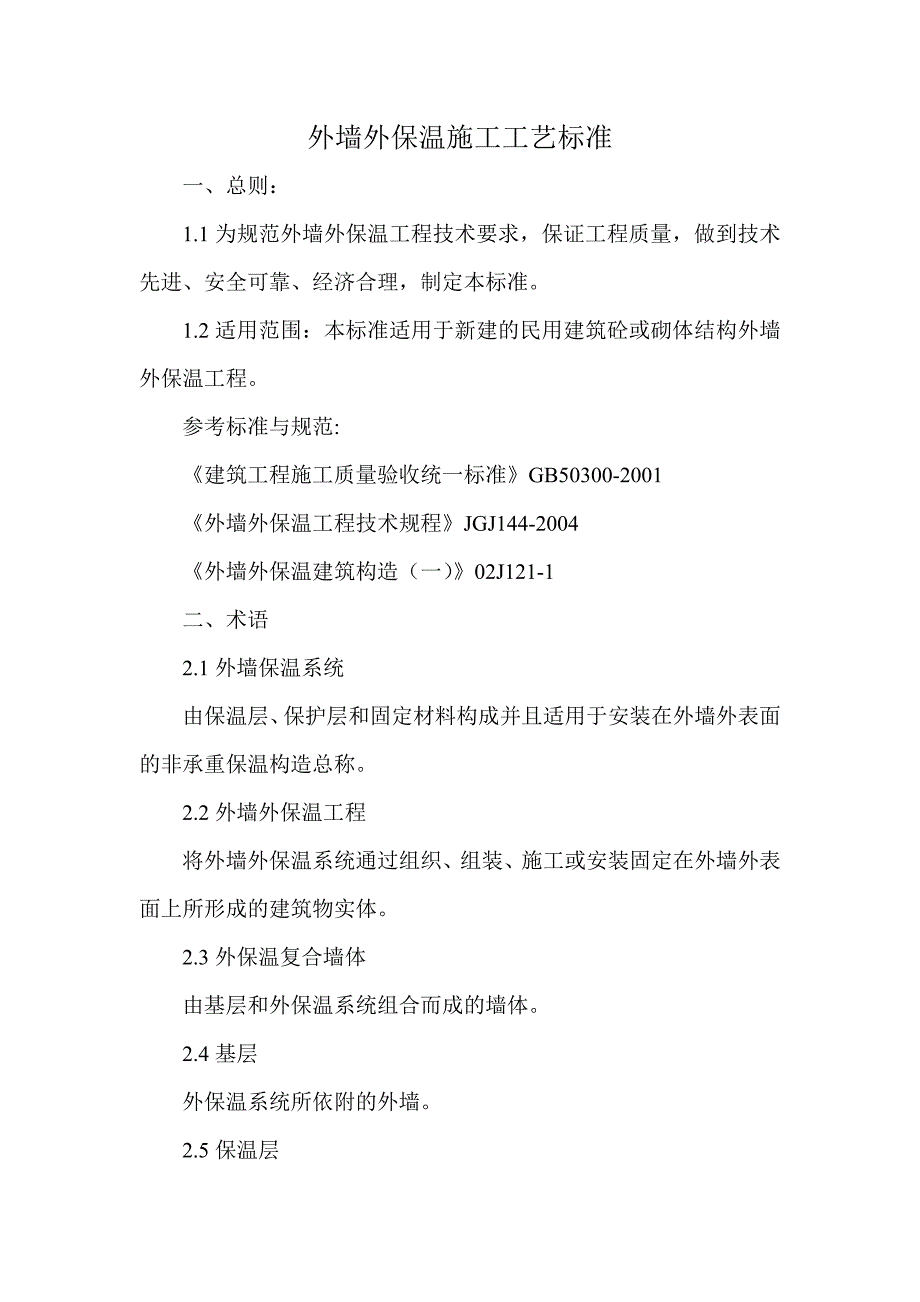

1、外墙外保温施工工艺标准一、总则：1.1为规范外墙外保温工程技术要求，保证工程质量，做到技术先进、安全可靠、经济合理，制定本标准。1.2适用范围：本标准适用于新建的民用建筑砼或砌体结构外墙外保温工程。参考标准与规范:建筑工程施工质量验收统一标准GB50300-2001外墙外保温工程技术规程JGJ144-2004外墙外保温建筑构造（一）02J121-1二、术语2.1外墙保温系统由保温层、保护层和固定材料构成并且适用于安装在外墙外表面的非承重保温构造总称。2.2外墙外保温工程将外墙外保温系统通过组织、组装、施工或安装固定在外墙外表面上所形成的建筑物实体。2.3外保温复合墙体由基层和外保温系统组合而成

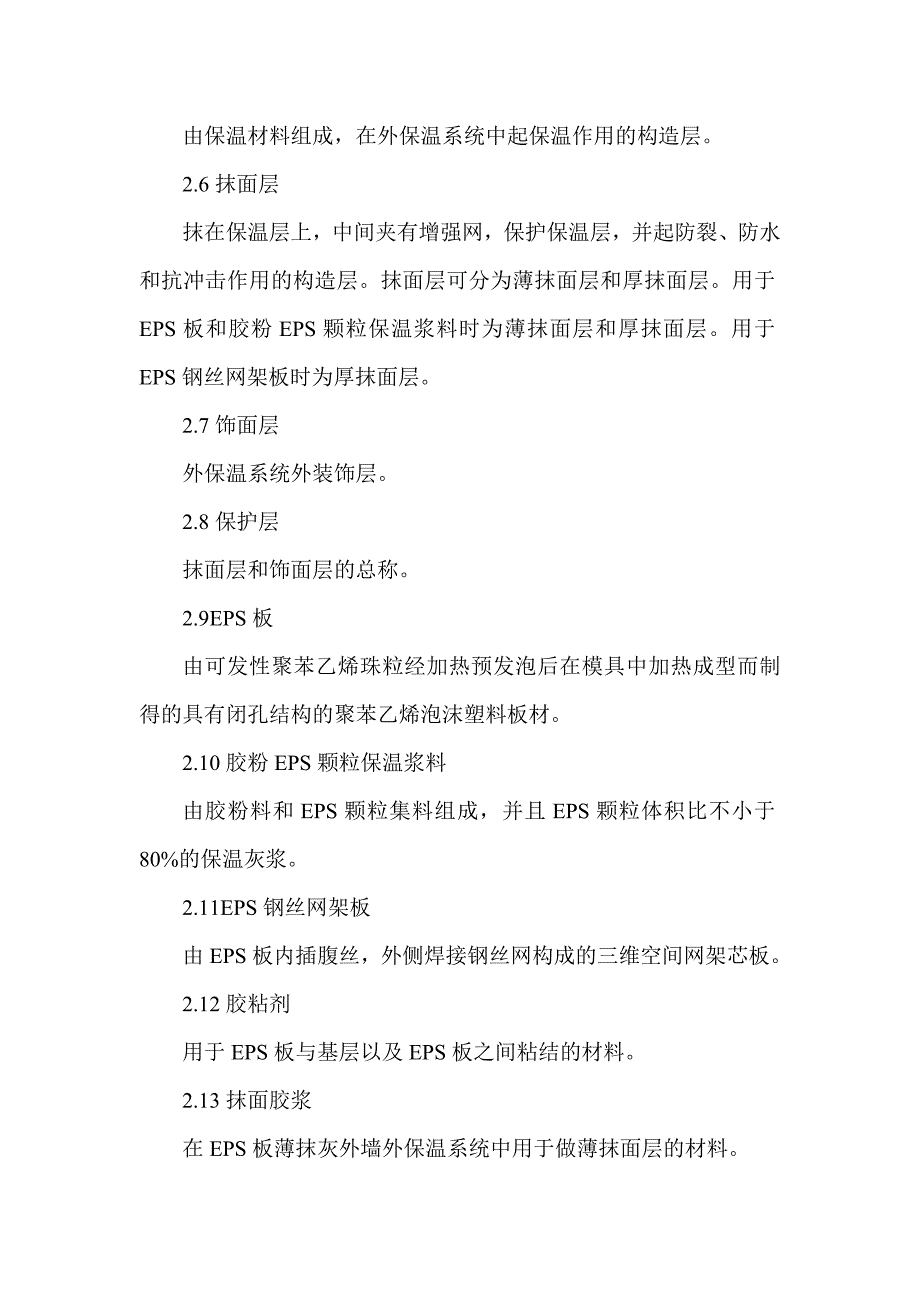

2、的墙体。2.4基层外保温系统所依附的外墙。2.5保温层由保温材料组成，在外保温系统中起保温作用的构造层。2.6抹面层抹在保温层上，中间夹有增强网，保护保温层，并起防裂、防水和抗冲击作用的构造层。抹面层可分为薄抹面层和厚抹面层。用于EPS板和胶粉EPS颗粒保温浆料时为薄抹面层和厚抹面层。用于EPS钢丝网架板时为厚抹面层。2.7饰面层外保温系统外装饰层。2.8保护层抹面层和饰面层的总称。2.9EPS板由可发性聚苯乙烯珠粒经加热预发泡后在模具中加热成型而制得的具有闭孔结构的聚苯乙烯泡沫塑料板材。2.10胶粉EPS颗粒保温浆料由胶粉料和EPS颗粒集料组成，并且EPS颗粒体积比不小于80%的保温灰浆。2

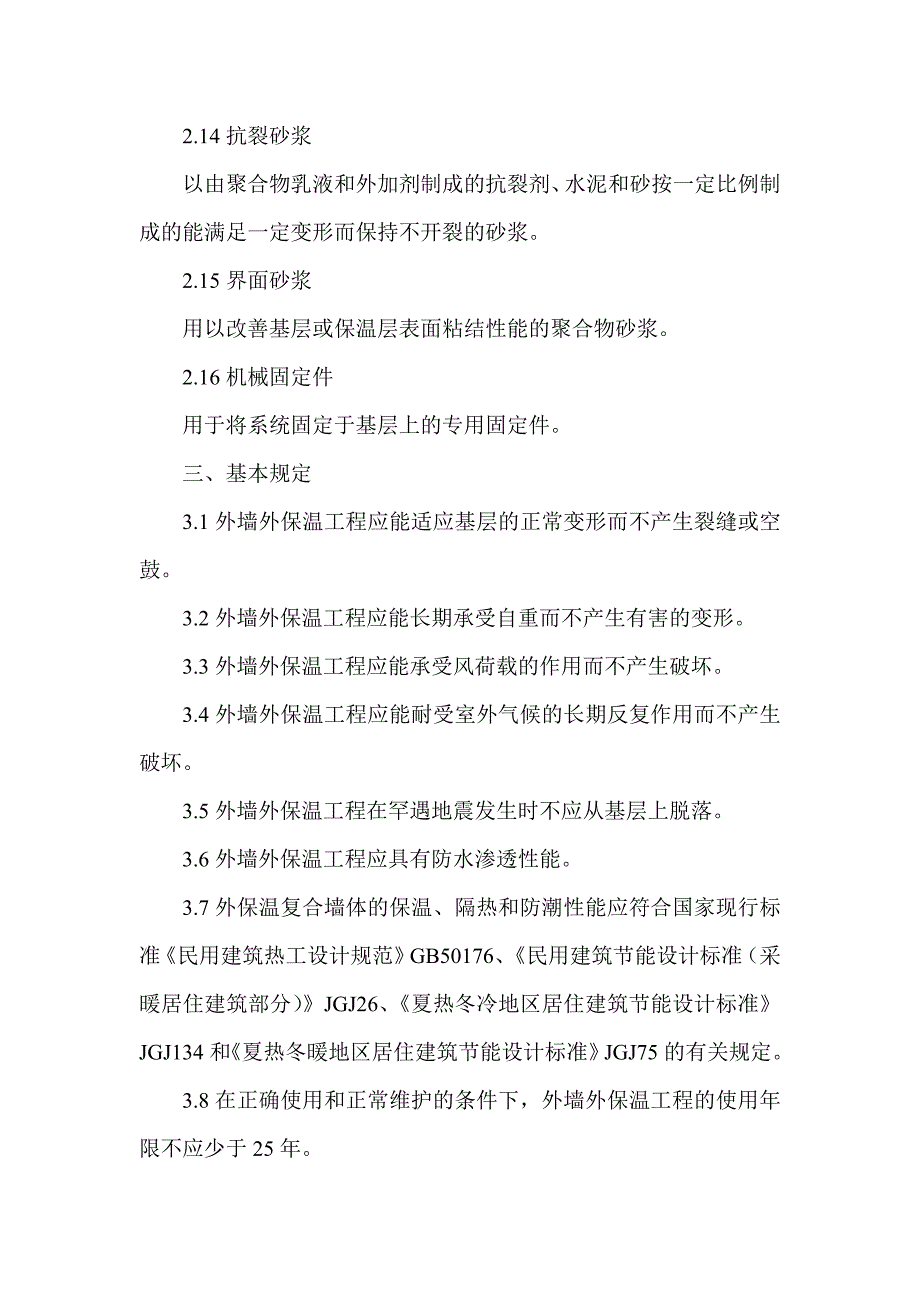

3、.11EPS钢丝网架板由EPS板内插腹丝，外侧焊接钢丝网构成的三维空间网架芯板。2.12胶粘剂用于EPS板与基层以及EPS板之间粘结的材料。2.13抹面胶浆在EPS板薄抹灰外墙外保温系统中用于做薄抹面层的材料。2.14抗裂砂浆以由聚合物乳液和外加剂制成的抗裂剂、水泥和砂按一定比例制成的能满足一定变形而保持不开裂的砂浆。2.15界面砂浆用以改善基层或保温层表面粘结性能的聚合物砂浆。2.16机械固定件用于将系统固定于基层上的专用固定件。三、基本规定3.1外墙外保温工程应能适应基层的正常变形而不产生裂缝或空鼓。3.2外墙外保温工程应能长期承受自重而不产生有害的变形。3.3外墙外保温工程应能承受风荷载
4、的作用而不产生破坏。3.4外墙外保温工程应能耐受室外气候的长期反复作用而不产生破坏。3.5外墙外保温工程在罕遇地震发生时不应从基层上脱落。3.6外墙外保温工程应具有防水渗透性能。3.7外保温复合墙体的保温、隔热和防潮性能应符合国家现行标准民用建筑热工设计规范GB50176、民用建筑节能设计标准（采暖居住建筑部分）JGJ26、夏热冬冷地区居住建筑节能设计标准JGJ134和夏热冬暖地区居住建筑节能设计标准JGJ75的有关规定。3.8在正确使用和正常维护的条件下，外墙外保温工程的使用年限不应少于25年。四、材质要求4.1聚苯板聚苯板除应符合GB/T10801、GB/T10801.1-2002绝热用模
5、塑聚苯乙烯泡沫塑料第II类（阻燃型）的其他要求。膨胀聚苯板上墙前应在自然条件下陈化42d或在60蒸汽中陈化5d。项 目单 位指 标表观密度Kg/m318-22导热系数W/m.k0.042抗拉强度Mpa0.1氧 指 数%30尺寸稳定性%0.2-0.3陈化时间自然条件D42蒸汽（600）d5注：低密度聚苯板表观密度为15kg/m3。聚苯乙烯泡沫塑料板技术指标项目指标项目指标表面密度，kg/m318ng/pa.m.sng/pa.m.s4.5压缩强度，MPa0.1尺寸稳定性，%0.2抗拉强度，MPa0.1吸水率，%(v/v)4断裂弯曲负荷，N25氧指数，%30弯曲变形，mm20导热系数，w/m.k0.
6、041聚苯乙烯泡沫塑料板的允许偏差项目允许偏差项目允许偏差厚度，mm不大于501.5宽度，mm1.5大于502.0对角线差，mm3.0长度，mm9001.5板边平直，mm2.012002.0板面平整度，mm1.04.2挤塑聚苯板项 目单 位指 标表观密度Kg/m325-32导热系数W/m.k0.03压缩强度Mpa0.15氧 指 数%304.3聚苯板胶粘剂项 目单 位指 标与水泥砂浆原强度Mpa0.1耐水Mpa0.6与聚苯板（18kg/m3）原强度Mpa0.10且聚苯板破坏耐水Mpa0.10且聚苯板破坏可操作时间h24.4聚合物抗裂砂浆项 目单 位指 标与水泥砂浆标准状态28dMpa0.70耐水
7、7dMpa0.50耐冻融25次Mpa0.50与聚苯板（18kg/m3）标准状态28dMpa0.10且聚苯板破坏耐水7dMpa0.10且聚苯板破坏耐冻融25次Mpa0.10且聚苯板破坏可操作时间h2吸水量（浸水24h）g/m21000渗透压力比%200柔韧性水泥基：28d压折比3非水泥基：开裂应变%1.54.5耐碱玻纤网格布项 目单 位指 标网孔中心距普通型mm4-6加强型5-10单位面积重量普通型g/m2160加强型300断裂强力（经、纬向）普通型N/50mm1000加强型1800耐碱强力保留率（经、纬向）普通型%80加强型断裂应变普通型%5加强型五、施工工艺5.1工艺流程5.2施工环境要求5
8、.2.1施工环境空气气温度和基层墙体表面温度大于或等于5；风力不大于5级。5.2.2施工现场应具备通电、通水施工条件，并保持清洁的工作环境。5.2.3外墙和外门窗口施工及验收完毕（门窗框已安装就位）。5.2.4冬期施工时，应采取适当的保护措施。5.2.5夏季施工时，应避免阳光晒，必要时，可在施工脚手架上搭设防晒布，遮挡施工墙面。5.2.6雨天施工时，应采取有效措施，防止雨水冲刷墙面。5.2.7系统在施工过程中，应采用必要的保护措施，防止施工墙面受到污损，待建筑泛水、密封膏等构造细部按设计要求施工完毕后，方可拆除保护物。5.3基层要求5.3.1基层墙体的挠度不应超过L/240，其中，L为建筑层高
9、或开间。5.3.2在墙体系统某些部位有抗冲击要求时，需采用加强型系统。即在普通标准网布下再增设加强网布。5.3.3应在以下位置设置系统变形缝。基层墙体结构设有伸缩缝、沉降缝和防震缝处；系统需变形缝处：预制墙板相接处；外保温系统与不同材料相接处；基层墙体材料改变处；墙面的连续高、宽度每超过 23m，并未设其他变形缝处；结构可能产生较大位移而又未设置结构变形缝处。5.3.4为保证墙体系统的透气性能，基层墙体内表面不宜采用不透气材料，如乙烯类墙纸。墙体基面的允许尺寸偏差工程做法项目允许偏差，mm砌体工程墙面垂直度每层5（2m托线板检查）全高10m10经纬仪或吊线检查10m20表面平整度52m直尺和楔
10、形塞尺检查混凝土工程垂直度5m85m10全高H/1000且30表面平整2m长度85.4基层处理5.4.1待做保温部位的墙体，要首先清理原墙面，剔凿部位用水泥砂浆找平，按现行外墙标准检测其平整及垂直度，用2米靠尺检查，最大偏差应小于4mm，超差部分应剔凿或用1：3水泥砂浆修理工补平整。 5.4.2旧房进行外保温施工时应彻底清理不能保证粘结强度的原外墙面层（爆皮、粉化、松动的原装饰面层、出现裂缝空鼓的抹灰面层）修补缺陷，加固找平。 5.4.3 伸出墙面的（设备、管道）联结件已安装完毕，并保留外保温施工的余地。 5.4.4 门窗洞口经过验收，洞口尺寸位置达到设计的质量要求；门窗框或辅框应已立完。 5
11、.4.5 弹控制线：根据建筑立面设计和外墙外保温技术要求，在墙面弹出外门窗水平、垂直控制线及伸缩缝线、装饰缝线等。 5.4.6 挂基准线：在建筑外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。5.5砂浆配制5.5.1 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。5.5.2 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。5.5.3 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h 内用完。5.6预粘板端
12、翻包网格布在飘窗板、挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80mm 宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴聚苯板时再将剩余网格布翻包过来。5.7粘贴聚苯板5.7.1施工前，根据整个楼外墙立面的设计尺寸编制聚苯板的排板图，以达到节约材料、施工施工速度的目的。聚苯板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2 板长，局部最小错缝不得小于200mm。5.7.2聚苯板的粘贴应从细部节点（如飘窗、阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控
13、制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm 控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。5.7.3 粘贴聚苯板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm 时，须用聚苯板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm 的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。5.7.4 按照事先排好的尺寸切割聚苯板（用电热丝切割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。外墙聚苯板排列示意图5.7.5 用抹子在每块聚苯板周边涂50mm 宽专用聚合物粘结砂浆，
14、要求从边缘向中间逐渐加厚，最厚处达10mm；注意在聚苯板的下侧留设50mm 宽的槽口，以利于贴板时将封闭在板与墙体间的空气溢出。然后再在聚苯板上抹8 个厚10mm100 的圆形聚合物粘结砂浆灰饼，如图所示。点框法粘结示意图条粘法示意图5.7.6粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于聚苯板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。5.7.7 聚苯板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因聚苯板切割不直形成缝隙，要用木锉锉直后再张贴。5.7.8 聚苯板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%
