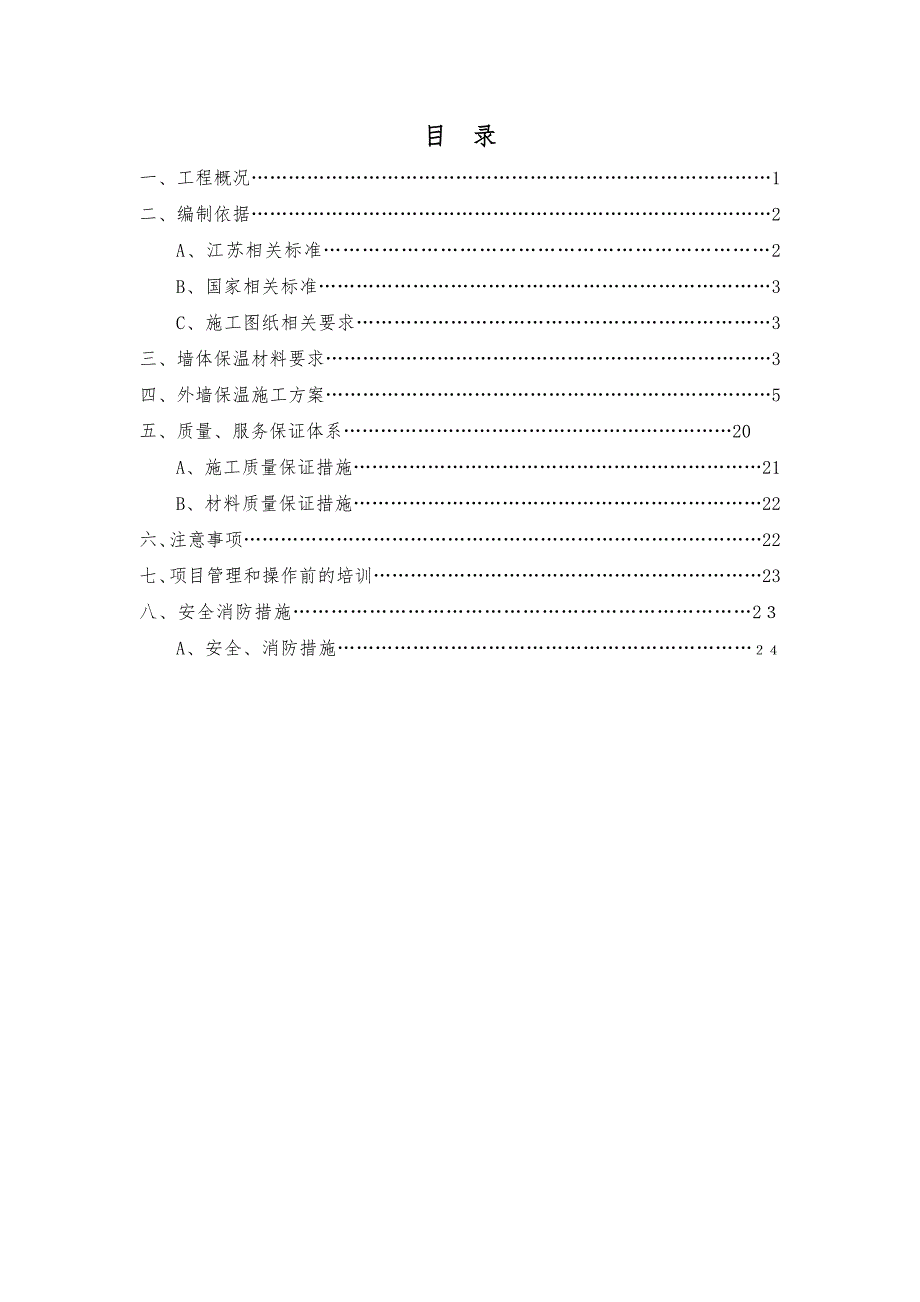

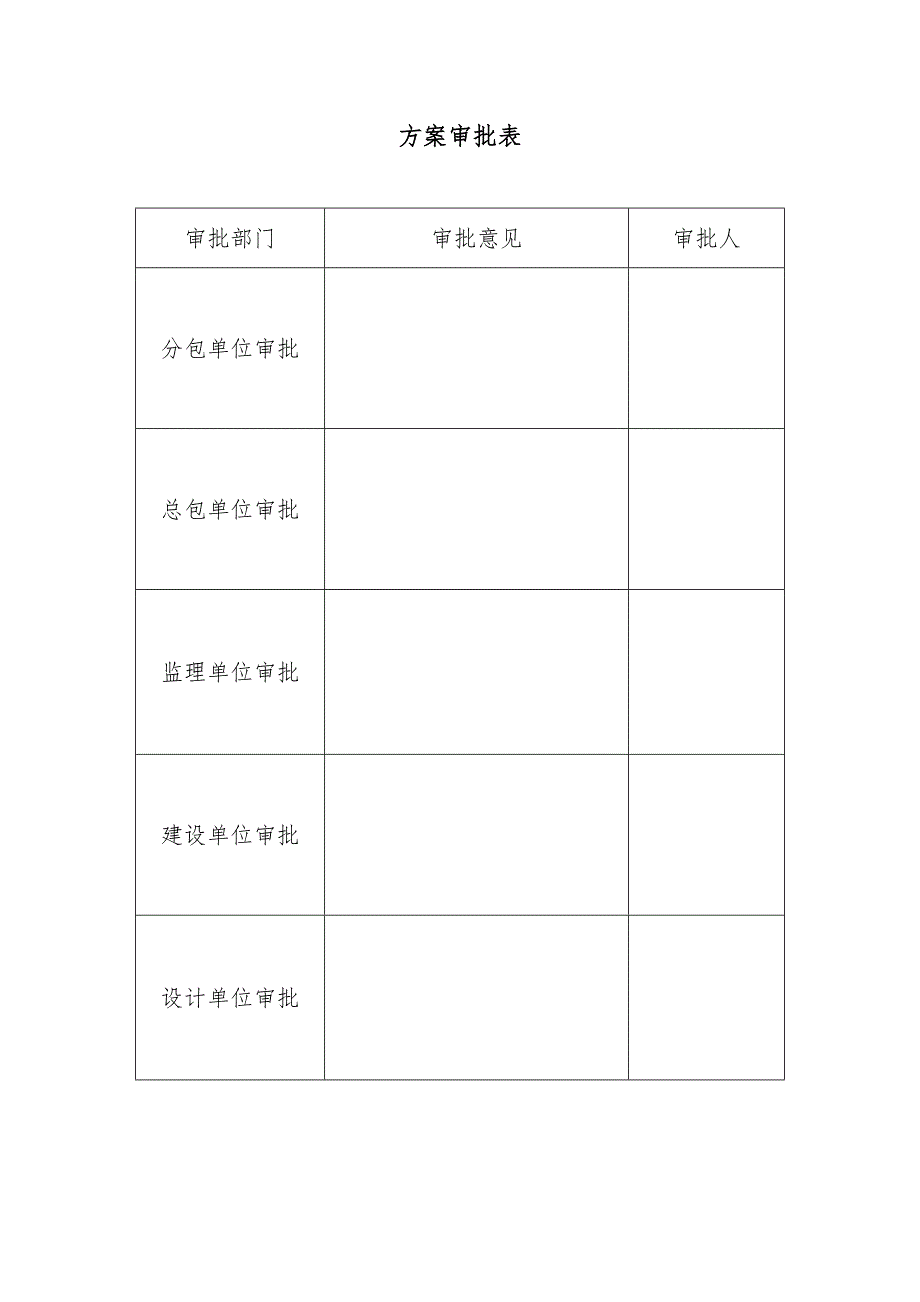

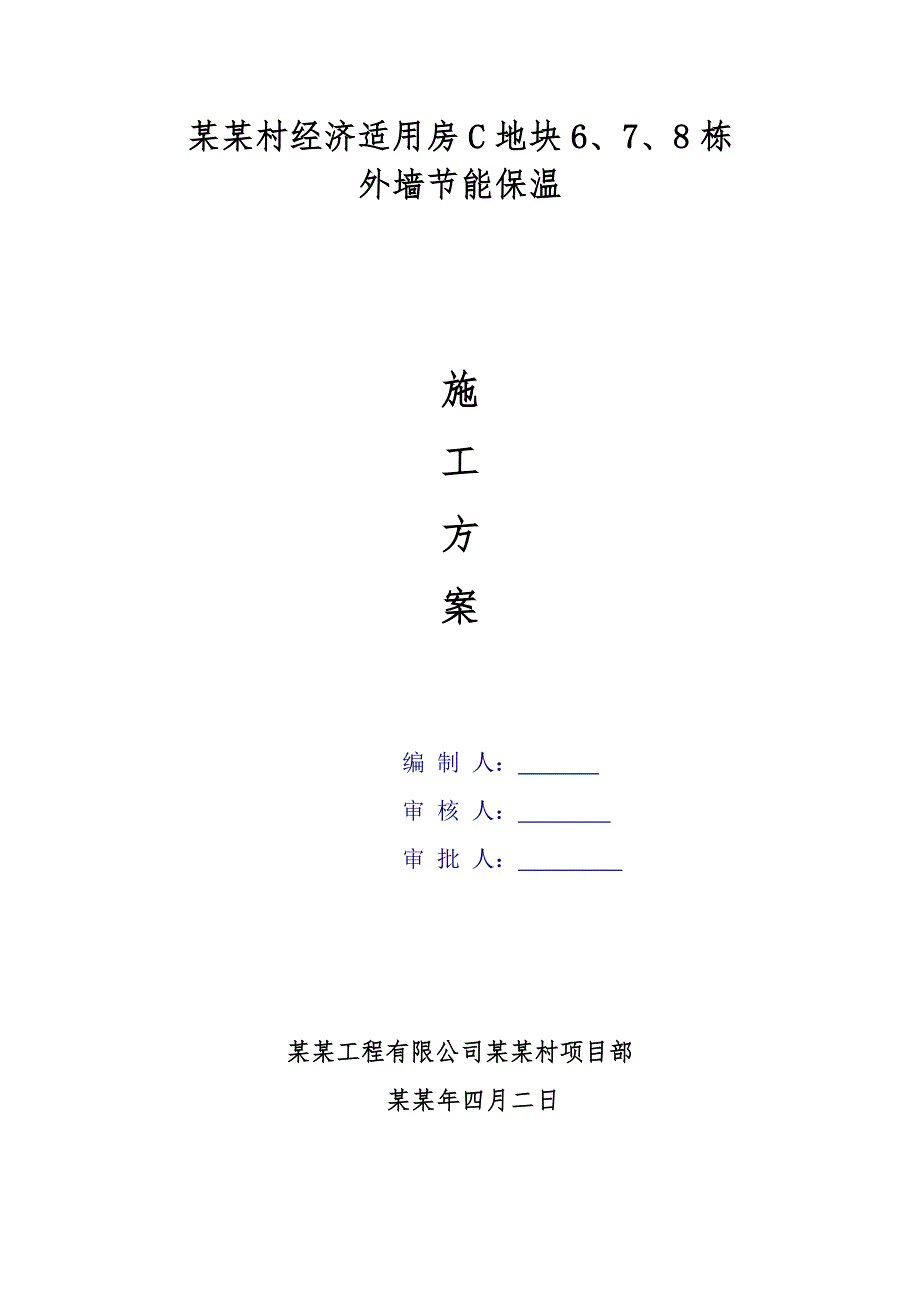

1、某某村经济适用房C地块6、7、8栋外墙节能保温施工方案编 制 人： 审 核 人： 审 批 人： 某某工程有限公司某某村项目部某某年四月二日方案审批表审批部门审批意见审批人分包单位审批总包单位审批监理单位审批建设单位审批设计单位审批目 录一、工程概况1二、编制依据2A、江苏相关标准2B、国家相关标准3C、施工图纸相关要求3三、墙体保温材料要求3四、外墙保温施工方案5五、质量、服务保证体系20A、施工质量保证措施21B、材料质量保证措施22六、注意事项22七、项目管理和操作前的培训23八、安全消防措施2A、安全、消防措施一、工程概况A、项目概述1、项目名称：某某村经济适用房C地块6、7、8栋2、工
2、程地点：南京市建邺区沙洲街道某某村3、建设单位：南京建和房地产开发有限公司4、设计单位：南京市城镇建筑设计院5、总包单位：某某工程有限公司6、专业分包单位：某某工程有限公司7、监理单位：南京中南工程监理咨询有限公司 8、保温材料供应单位：南通市华强砂浆有限公司9、结构类型：均为剪力墙结构；填充墙采用加气混凝土砌块。10、建筑面积：6#楼： 23129.72 m2，7#楼21165 m2，8#楼： 23129.72 m211、建筑层数：28层；地下一层。12、建筑层高：层高均为2.8米；26层建筑檐高78.4m。13、保温面积：外墙保温挤塑板面积35000，外墙填充采用砂加气,外墙粉刷涂料。14
3、、围护结构作法1） 外墙保温系统概况外墙保温采用南通华强外墙保温系统，主选保温材料：挤塑板（带20厚砂浆表皮），密度为28kg/m3-35kg/m3、阻燃型挤塑板B2级。其中外墙采用45mm厚。门窗洞口四周、阳台采暖区与非采暖区之间、侧面采用25厚胶粉聚苯颗粒，女儿墙外侧45厚聚苯板（导热系数0.06W/mk）。各种材料均满足设计要求。2） 外墙保温系统做法XPS板外墙保温系统序号基层砼外墙及填充墙体基层墙体1找平层砼外墙采用预制保温板与混凝土墙板一次浇筑，填充墙采用砂加气砌筑2粘结层10mm厚聚合物粘结砂浆粘结3系统保温(45)厚阻燃型挤塑板（XPS）4机械固定尼龙锚栓，辅助固定，锚固深度8
4、0，每平方不少于6个5防护层6mm厚聚合物抹面砂浆，内置耐碱玻纤网格布（镀锌钢丝网）。6外饰面层外墙涂料3)门窗洞口四周、20厚聚苯板，其基本结构如下：序号基层砼及填充墙墙体1找平层平整度：2米靠尺控线，小于4mm误差；砼外墙平整度符合要求时可不找平。2系统保温20mm厚XPS板3防护层聚合物抹面砂浆，内置耐碱玻纤网格布。4外饰面层外墙涂料（。15、不采暖地下室顶板采用650厚素土回填.16、楼梯间、电梯前室采暖区与非采暖区之间采用45厚保温板17、屋面保温采用45厚聚苯板。B、工期要求1、计划开工日期：2011年5月30日2、计划竣工日期：2012年11月1日二、编制依据A、相关标准1、民用
5、建筑热工设计规范GB50176-19932、南京市建设委员会关于进一步加强居住建筑外遮阳设施管理的通知宁建科2008702号3、江苏省居住建筑热环境和节能设计标准DGJ32/J71-20084、建筑外窗气密，水密，抗风压性能分级及检测方法GB/T7106-20086、南京市居住建筑节能设计标准DB29-1-20077、全国民用建筑工程设计技术措施节能专篇8、江苏省节能建筑常用材料热物理性能参数表三、墙体保温材料要求外墙体保温材料相关性能指标1、外墙外保温系统的性能指标检测项目系统指标抗风荷载性能系统抗风压值不小于风荷载设计值。机械固定XPS加强网外墙外保温系统供安全系数K应不小于2，其他系数K
6、应不小于1.5抗冲击性建筑物首层墙面及门窗等易受碰撞部位：10J；二层以上墙面等不易受碰撞部位：3J。吸水量水中浸泡1h，只带有抹面层荷带有全部保护层的系统的吸水量均不得大于或等于1.0kg/m2耐冻融性能30次冻融循环后，保护层无空鼓、脱落，无渗水裂缝；保护层与保温层的拉伸粘结强度不小于0.1MPa，破坏部位应位于保温层。热阻复合墙体热阻符合设计要求系统耐候性1、经耐候性试验后不得出现装饰层起泡或剥落，保护层脱鼓或脱落等破坏，不得产生渗水裂缝。2、具有薄抹面层的外保温系统，抹面层与保温层的拉伸粘结强度不得小于0.1MPa，且破坏部位的保温层内。3、系统抗冲击性检测应符合系统要求。2、XPS板
7、（不带表皮）性能指标项目单位技术要求压缩强度MPa0.25导热系数m.km.k)0.03燃烧性能/满足设计要求表观密度Kg/m328-35kg/m3抗拉强度MPa0.25尺寸稳定性%0.3吸水率%0.13、胶粘剂性能指标项目单位技术要求拉伸粘结强度（与水泥砂浆）原强度MPa0.6耐水MPa0.4拉伸粘结强度（与膨胀脐塑板）原强度MPa0.25，破坏界面在膨胀挤塑板上耐水MPa0.20，破坏界面在膨胀挤塑板上可操作时间h1.54.04、锚栓性能指标项目单位技术要求单个锚栓抗拉承载力KN0.3单个锚栓对系统传热增加值m2.km2.k)0.004有效锚固深度mm805、耐碱网格布性能指标项目单位技术
8、要求普通型加强型耐碱断裂强力经向N/50mm7501500纬向7501500耐碱断裂强力保留率经向%5050%纬向5050%单位面积质量g/m2130280g/m2断裂应变%5.06、抹面胶浆性能指标项目单位技术要求拉伸粘结强度原强度MPa0.25，破坏界面在膨胀挤塑板上耐水MPa0.20，破坏界面在膨胀挤塑板上耐冻融MPa0.20，破坏界面在膨胀挤塑板上柔韧性/3.0可操作时间h1.54.07、节点部位所用保温材料性能指标。项目单位技术要求干表观密度Kg/m3180250导热系数W/(m.k)0.06抗压强度MPa0.1软化系统/0.5燃烧性能/B1级厚度为20mm，XPS的性能指标详下表：
9、8、XPS板PS板用防火界面浆料技术要求。项目指标检验方法模塑板挤塑板聚氨酯板防火界面层外观涂层均匀、无暴露芯材、油污缺陷目测防火界面层厚度（mm）特种涂料类小于等于1.0卡尺测量拉伸粘结强度（Mpa）与胶粘剂（破坏界面均在复合板上）原强度0.100.250.15从保温板上切取试块，以与芯材配套的胶粘剂/抹面胶浆粘结制作检验用样品，参照JG149-2003相关规定进行检验耐水0.100.200.10与抹面胶浆（破坏界面均在复合板上）原强度0.100.250.15耐水0.100.200.10耐冻融0.100.200.10阻燃性能15S15S15S9、 镀锌钢丝网性能指标：项目单位指标工艺-热镀锌
10、丝径mm0.900.04孔径mm12.712.7焊点抗拉力N65镀锌层质量g/m2122四、外保温施工方案A、基本要求：1、施工环境要求作业时环境温度不应低于5，风力不应大于5级，风速不宜大于10m/s，严禁雨天施工，施工时提前查看24h天气预报，避免胶粘剂终凝前天气突然变冷影响粘结质量。2、建筑物及基层墙体要求2.1除实体混凝土墙体外，填充墙体外面抹1：3水泥砂浆找平层。外墙找平层表面干燥、洁净，强度、平整度、垂直度达以规范验收要求。2.2将外墙外保温施工的砼基体表面的杂物清理干净，不得有污迹、灰尘、油污或脂肪类物质。空鼓开裂处剔凿后修补平整、铲除凸出物，使基体表面尺寸偏差符合下表规定项次项
11、目允许偏差（mm）检查方法1表面平整度4用2m靠尺和楔形塞尺检查2垂直度每层5用2m托线板检查全高H/1000，且不大于20用经纬仪或吊线和钢尺检查3阴阳角垂直度4用2m托线板检查2.3外墙上的螺栓孔或其它孔洞用防水砂浆封堵（洞口较大处用细石砼填实）。2.4伸出外墙面上的雨水管卡、预埋件、支架和设备穿墙管安装到位，并留出外墙保温层的厚度，并做必要的防锈及防水处理。2.5门窗边框（带附框）与墙体连接处预留出保温层的厚度，窗框安装完毕，窗框与墙体之间的缝隙用聚氨酯发泡填塞严密，做好窗框的保护。窗的材质选用塑钢窗。2.6保温施工前对建筑物及墙面进行主体结构验收，验收合格后方可进行外保温施工。3、施工
12、准备3.1样板制作施工前按照本工程的技术要求，经过实地考察，选定有资质的南通市华强砂浆有限公司生产的系统墙体保温材料，专业分包单位进场前应提供系统组成材料的出厂检验报告、产品型式检验报告。系统组成材料进场后经验收合格及时在监理单位的见证下取样复试。材料复试合格后，采用系统组成材料，在5号楼1层42-48轴/G轴的窗口、空调板、阴阳角部位做外墙保温样板墙，样板墙反应出保温板的粘贴方法、粘贴面积如何控制、板缝错位处理、阴阳角处理、锚栓固定方式及数量等。样板施工完成后由建设、设计、监理及施工单位等现场进行检验，合格后形成样板保温系统型式检验书面记录五方签字确认，施工前组织操作人员进行样板观摩，做好样板带路，施工中严格按样板的要求控制。空调板、窗口侧壁等热桥部位及其它影响外墙保温效果的部位均实行样板引路制度，施工前采用与工程施工同样的材料按照本方案的要求进行样板施工，完成后组织建设、设计、监理及施工单位等现场进行验收、合格后形成样板记录，施工过程中严格按照样板组织施工，并以样板作为验收的依据。3.2材料机具准备1）外墙外保温工程所用材料，按设计要求选用，并符合国家和江苏省相关标准的要求。材
