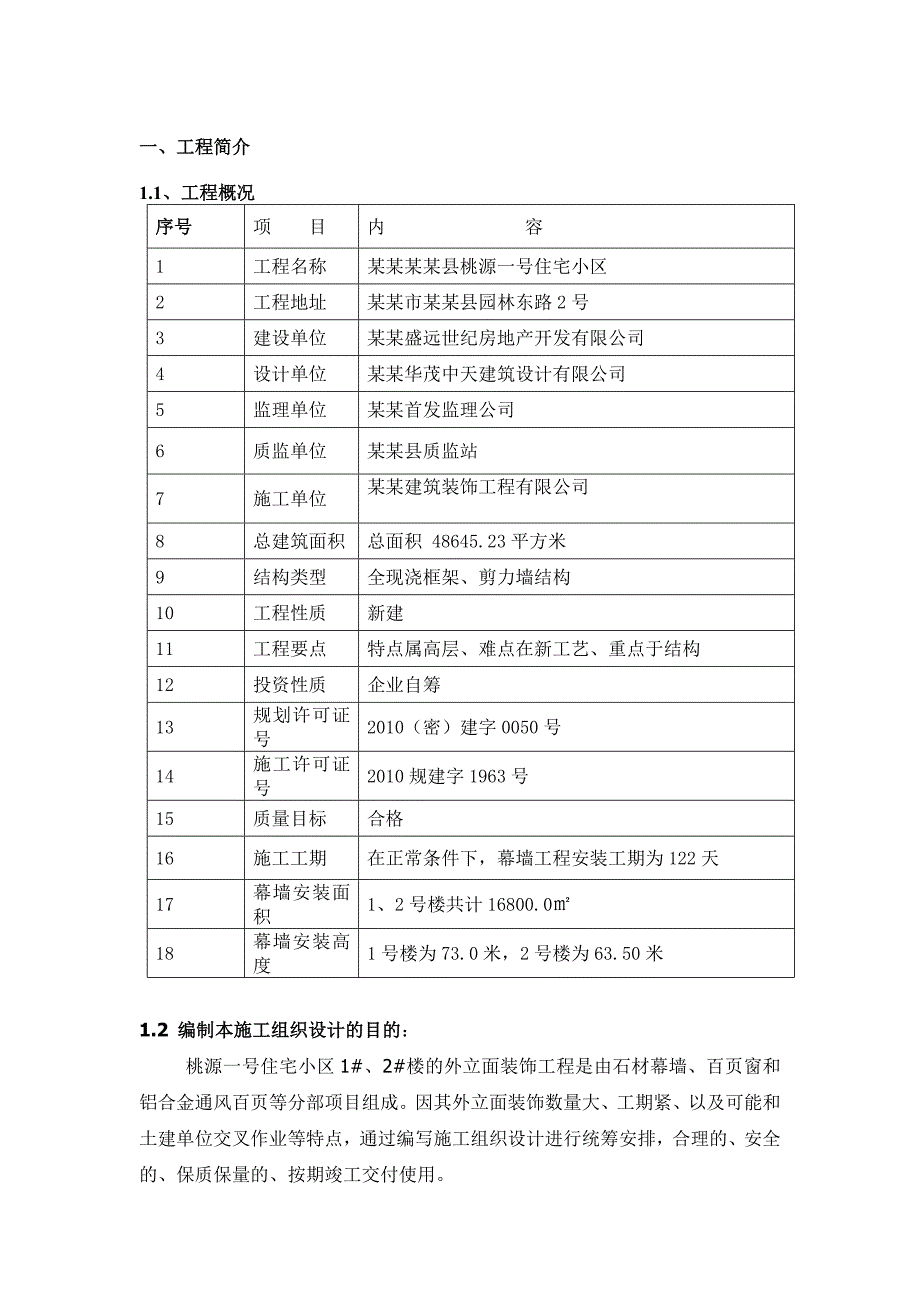

1、一、工程简介1.1、工程概况序号项 目 内 容1工程名称某某某某县桃源一号住宅小区2工程地址某某市某某县园林东路2号3建设单位某某盛远世纪房地产开发有限公司4设计单位某某华茂中天建筑设计有限公司5监理单位某某首发监理公司6质监单位某某县质监站7施工单位某某建筑装饰工程有限公司8总建筑面积总面积 48645.23平方米9结构类型全现浇框架、剪力墙结构10工程性质新建11工程要点特点属高层、难点在新工艺、重点于结构12投资性质企业自筹13规划许可证号2010（密）建字0050号14施工许可证号2010规建字1963号15质量目标合格16施工工期在正常条件下，幕墙工程安装工期为122天17幕墙安装面

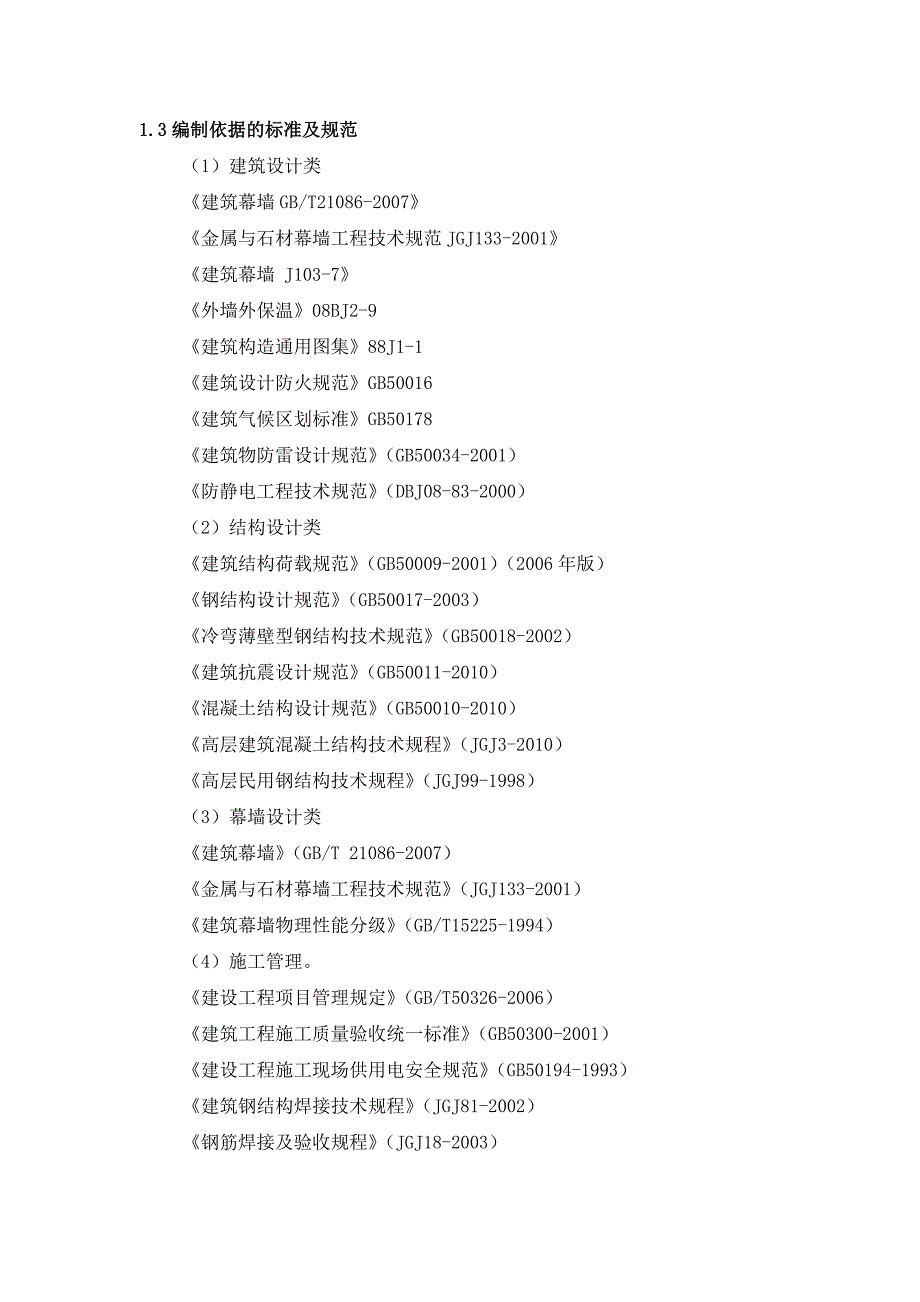

2、积1、2号楼共计16800.018幕墙安装高度1号楼为73.0米，2号楼为63.50米1.2 编制本施工组织设计的目的： 桃源一号住宅小区1#、2#楼的外立面装饰工程是由石材幕墙、百页窗和铝合金通风百页等分部项目组成。因其外立面装饰数量大、工期紧、以及可能和土建单位交叉作业等特点，通过编写施工组织设计进行统筹安排，合理的、安全的、保质保量的、按期竣工交付使用。1.3编制依据的标准及规范（1）建筑设计类建筑幕墙GB/T21086-2007金属与石材幕墙工程技术规范JGJ133-2001建筑幕墙 J103-7外墙外保温08BJ2-9建筑构造通用图集88J1-1建筑设计防火规范GB50016建筑气候
3、区划标准GB50178建筑物防雷设计规范（GB50034-2001）防静电工程技术规范（DBJ08-83-2000）（2）结构设计类建筑结构荷载规范（GB50009-2001）（2006年版）钢结构设计规范（GB50017-2003）冷弯薄壁型钢结构技术规范（GB50018-2002）建筑抗震设计规范（GB50011-2010）混凝土结构设计规范（GB50010-2010）高层建筑混凝土结构技术规程（JGJ3-2010）高层民用钢结构技术规程（JGJ99-1998）（3）幕墙设计类建筑幕墙（GB/T 21086-2007）金属与石材幕墙工程技术规范（JGJ133-2001）建筑幕墙物理性能分级

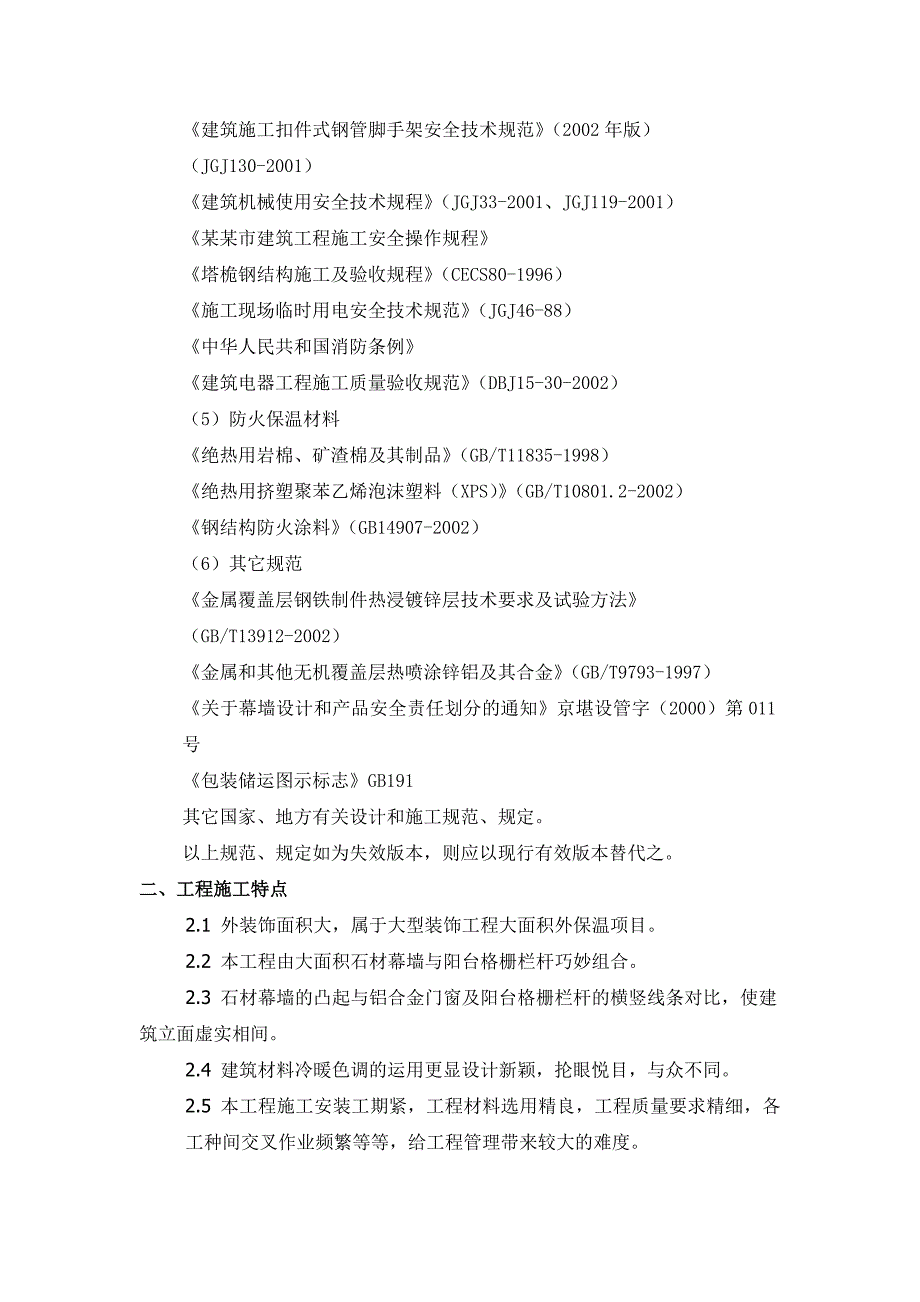

4、（GB/T15225-1994）（4）施工管理。建设工程项目管理规定（GB/T50326-2006）建筑工程施工质量验收统一标准（GB50300-2001）建设工程施工现场供用电安全规范（GB50194-1993）建筑钢结构焊接技术规程（JGJ81-2002）钢筋焊接及验收规程（JGJ18-2003）建筑施工扣件式钢管脚手架安全技术规范（2002年版）（JGJ130-2001）建筑机械使用安全技术规程（JGJ33-2001、JGJ119-2001）某某市建筑工程施工安全操作规程塔桅钢结构施工及验收规程（CECS80-1996）施工现场临时用电安全技术规范（JGJ46-88）中华人民共和国消防条
5、例建筑电器工程施工质量验收规范（DBJ15-30-2002）（5）防火保温材料绝热用岩棉、矿渣棉及其制品（GB/T11835-1998）绝热用挤塑聚苯乙烯泡沫塑料（XPS）（GB/T10801.2-2002）钢结构防火涂料（GB14907-2002）（6）其它规范金属覆盖层钢铁制件热浸镀锌层技术要求及试验方法（GB/T13912-2002）金属和其他无机覆盖层热喷涂锌铝及其合金（GB/T9793-1997）关于幕墙设计和产品安全责任划分的通知京堪设管字（2000）第011号包装储运图示标志GB191其它国家、地方有关设计和施工规范、规定。以上规范、规定如为失效版本，则应以现行有效版本替代之。二
6、、工程施工特点 2.1 外装饰面积大，属于大型装饰工程大面积外保温项目。 2.2 本工程由大面积石材幕墙与阳台格栅栏杆巧妙组合。 2.3 石材幕墙的凸起与铝合金门窗及阳台格栅栏杆的横竖线条对比，使建筑立面虚实相间。2.4 建筑材料冷暖色调的运用更显设计新颖，抡眼悦目，与众不同。2.5 本工程施工安装工期紧，工程材料选用精良，工程质量要求精细，各 工种间交叉作业频繁等等，给工程管理带来较大的难度。 2.6施工工期: 计划共计152日历天。2.7施工目标：严格按规范及招标文件要求设计，按设计施工， 满足设计师、监理、总包单位和业主要求。2.8目标工程质量: 按建筑工程施工质量验收统一标准（GB50
7、300-2001）验收。2.9安全目标:安全施工无事故、达到区级文明施工工地，着重在以下几个方面分阶段落实施工组织计划。三、 施工准备3.1技术准备(1)施工前应进行图纸会审，并编制幕墙工程施工技术措施。(2)做好室外构件堆放、拼装场地的平整；落实材料检验，幕墙性能测试单位、报业主和设计研究院批准。(3)复查主体结构的施工质量。因为主体结构的施工质量如何，对幕墙工程影响较大。特别是墙面的垂直度、平整度偏差，将影响到整个幕墙的水平位置安装。(4)放线前，要检查主体结构的施工质量，特别是钢筋混凝土结构，预埋件偏差尤其要仔细，预埋部位要严格地复查。另外，对主体结构的预留孔洞及表面的缺陷，应做好检查记
8、录，并及时提请有关单位注意。(5)根据主体结构的施工质量，最后调整主体结构与幕墙之间的间隔距离，以保证安装工作顺利进行，基本做到准确无误。(6)幕墙工程施工时，应建立各道工序的自检、交接检和专职人员检查的“三检”制度，并有完整的检验记录。每道工序完成，应经监理单位检查验收，合格后方可进行下道工序的施工。 （7）供应商或出租方必须提供销售许可证、营业执照、产品合格证、检测报告等质量证明文件。3.2材料准备每幢劳动力需用量计划表工种管理人员石材切割植筋打孔 普工电焊工安装工脚手工人数682 156206主要施工机械设备及材料需用量一览表名 称单 位数 量备 注石材切割机台8大型水切割机台1电锤台2
9、电焊 机台8吊篮台3030米钢尺把2/手锤把6100x50x4方钢根340050x100x4扁钢根294650x50x5角钢根450013090x120x7角码块1400016x60高强平型螺栓根14000250x25x50x4槽式预埋件个86003.5焊条件2003.2焊条件200防锈漆桶 50台钻台3手磨机台201 幕墙性能 本石材幕墙设计应能承受幕墙自重，抗风压性能级别为2级，能承受垂直于和平行于幕墙平面方向的7度地震作用，能承受温度应力，并采取构造措施减小温度应力；幕墙结构具有一定的刚度，满足建筑幕墙GB/T 21086-2007及金属与石材幕墙工程技术规范的变形要求，石墙平面内变形性
10、能级别为1级；幕墙还应具有1级的耐撞击性能;幕墙材料本身绿色环保，不污染环境。石墙防雷功能应符合JGJ 102、JGJ 133的规定。为此设计要求幕墙材料具有以下性能：2花岗石材料 花岗岩石材规格：长x高x厚600x300x28/600x850x28/600x900x28/600x1200x28/600x1500x28、花岗岩石材溶重为2500/。颜色由建设单位和施工单位协商。 1）板材质量应保证坚固耐用，无损害强度和明显外观缺陷。板材的色调、花纹应保证调和统一，正面外观不允许出现坑窝缺菱、缺角、裂纹、色斑、色线等缺陷。2）为防止石材年久风化变色，以及石材的吸水和吸潮对建筑物的美观带来影响，必
11、须对石材内外两面及四边进行涂层防护处理。防护剂宋用国产合格产品。3）规格尺寸允许偏差（单位：mm）方向分类烧毛面板材磨光面板材长、宽度0、-1.00、-1.0厚度1.0、-2.01.04）板材的厚度允许极差为3.0mm5）平面允许极限偏差（单位：mm）长度范围烧毛面板材磨光面板材40010001.500.5010002.000.806）角度允许极限偏差0.6mm7）板材的体积密度2.60g/cm38）板材的吸水率0.89）板材的弯曲强度8.0Mpa10）板材的耐磨率0.6g/ cm311）板材的肖氏硬度8512）抗冻系数0.813）板材的耐用年限20年石材龙骨：石材主龙骨采用100504或10
12、01004热镀锌方钢管，通过热镀锌角码与钢筋混凝土结构内热镀锌槽式预埋铁连接，横向龙骨采用500504的热镀锌等边角钢直接焊接在主龙骨上，面板通过SE-1型可脱挂件系统固定在横向龙骨上。3钢型材及钢件1）幕墙构件、支撑结构及转接件应采用Q345-B结构刚制作，超过40米时，宜采用高耐侯结构钢。2）不锈钢材宜采用奥氏体不锈钢。3）不锈钢材复合钢管，板材执行标准应符合GB/T8165不锈钢复合钢板和钢带及其它相关规定。4）钢材表面应进行热镀锌处理，并进行防腐镀锌处理。镀锌的厚度及质量应符合有关标准。涂层厚度大于等于45um。4金属挂装件、转接件、金属配件、紧固件：1）主要五金配件使用寿命应25年。
13、2）金属挂装件应选用热镀锌Q345-B结构钢或不低于316的奥氏体不锈钢及铝矽镁合金制作。如采用铝矽镁合镁则强度设计值应6063、6063A、6061的强度设计标准。铝合金型材和板材精度应为高精级。表面处理的厚度应满足下表要求：3）转接件、金属配件采用热镀锌Q345-B结构钢制作。4）螺栓应采用强度等级4.8级的热镀锌普通螺栓；锚栓应采用强度等级4.8级的热镀锌后扩底机械锚栓或或性能等级70的不锈钢机械锚栓5)植筋用钢筋应使用热轧HRB335级带肋钢筋。6)钢螺杆锚固件，应采用全螺纹的螺杆，不得采用锚入部位无螺纹的螺杆。螺杆的钢材强度等级应同螺栓7)锚栓应作拉拔试验。锚栓的钢材性能指标必须符合下表性能等级4.85.86.88.8锚栓强度设计值（MPa）用于抗拉计算强度标准值fud,t（MPa）250310370490用于抗剪计算强度标准值fud,V（MPa）150180220290不锈钢锚栓的钢材性能指标必须符合下表：性能等级507080螺纹直径（mm）322424锚栓强的设计值（MPa）用于抗拉计算强度标准值fud,t（MPa）175370500用于抗剪计算强度标准值fud,V（MPa）1052253008).高强度螺栓采用10.9级大六角头摩擦型，高强螺栓连接钢材的摩擦面应进行喷砂处理，其抗滑移系数0.50
