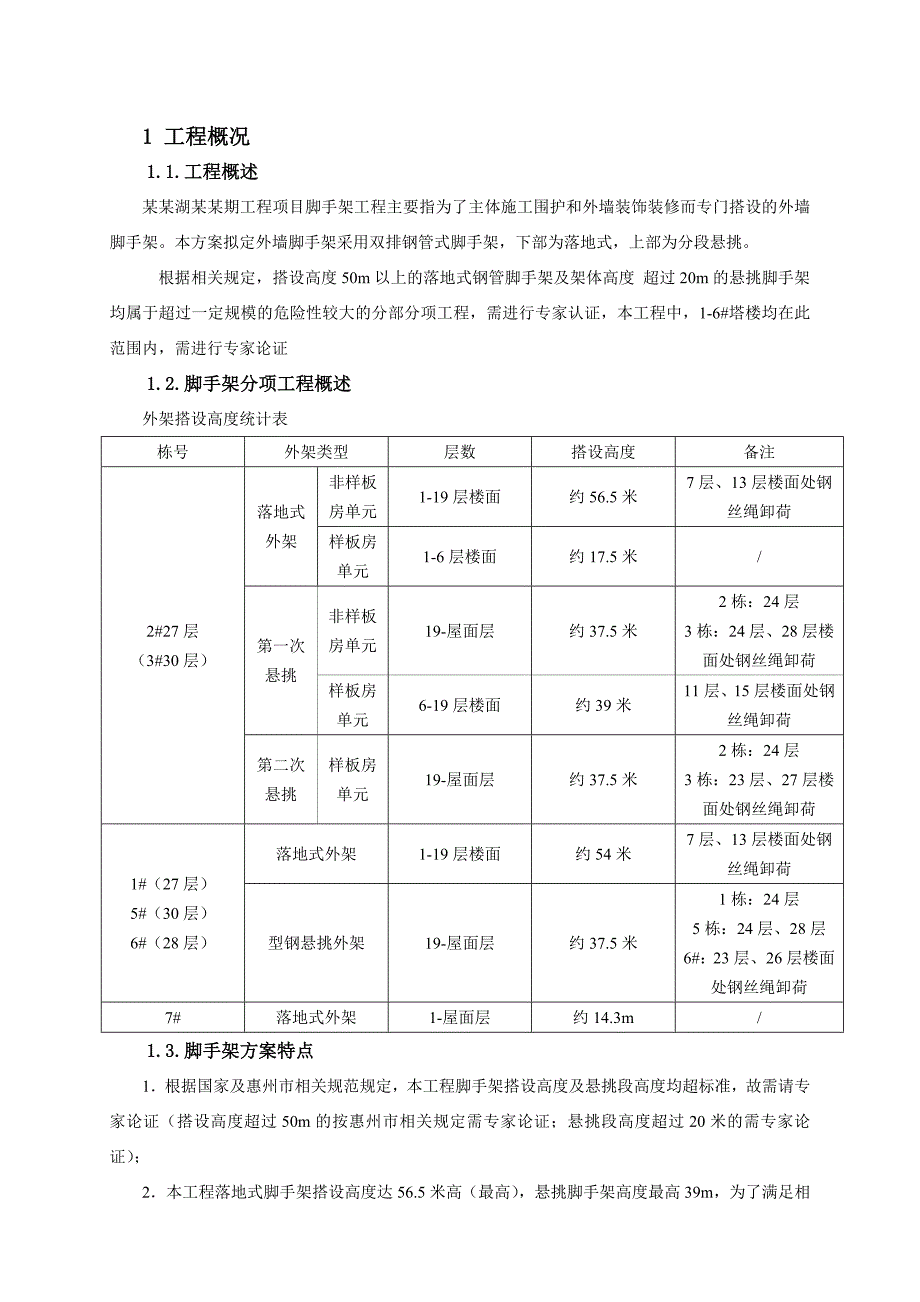

1、1 工程概况1.1.工程概述某某湖某某期工程项目脚手架工程主要指为了主体施工围护和外墙装饰装修而专门搭设的外墙脚手架。本方案拟定外墙脚手架采用双排钢管式脚手架，下部为落地式，上部为分段悬挑。 根据相关规定，搭设高度50m以上的落地式钢管脚手架及架体高度 超过20m的悬挑脚手架均属于超过一定规模的危险性较大的分部分项工程，需进行专家认证，本工程中，1-6#塔楼均在此范围内，需进行专家论证1.2.脚手架分项工程概述外架搭设高度统计表栋号外架类型层数搭设高度备注2#27层（3#30层）落地式外架非样板房单元1-19层楼面约56.5米7层、13层楼面处钢丝绳卸荷样板房单元1-6层楼面约17.5米/第一
2、次悬挑非样板房单元19-屋面层约37.5米2栋：24层3栋：24层、28层楼面处钢丝绳卸荷样板房单元6-19层楼面约39米11层、15层楼面处钢丝绳卸荷第二次悬挑样板房单元19-屋面层约37.5米2栋：24层3栋：23层、27层楼面处钢丝绳卸荷1#（27层）5#（30层）6#（28层）落地式外架1-19层楼面约54米7层、13层楼面处钢丝绳卸荷型钢悬挑外架19-屋面层约37.5米1栋：24层5栋：24层、28层6#：23层、26层楼面处钢丝绳卸荷7#落地式外架1-屋面层约14.3m/1.3.脚手架方案特点1根据国家及惠州市相关规范规定，本工程脚手架搭设高度及悬挑段高度均超标准，故需请专家论证（

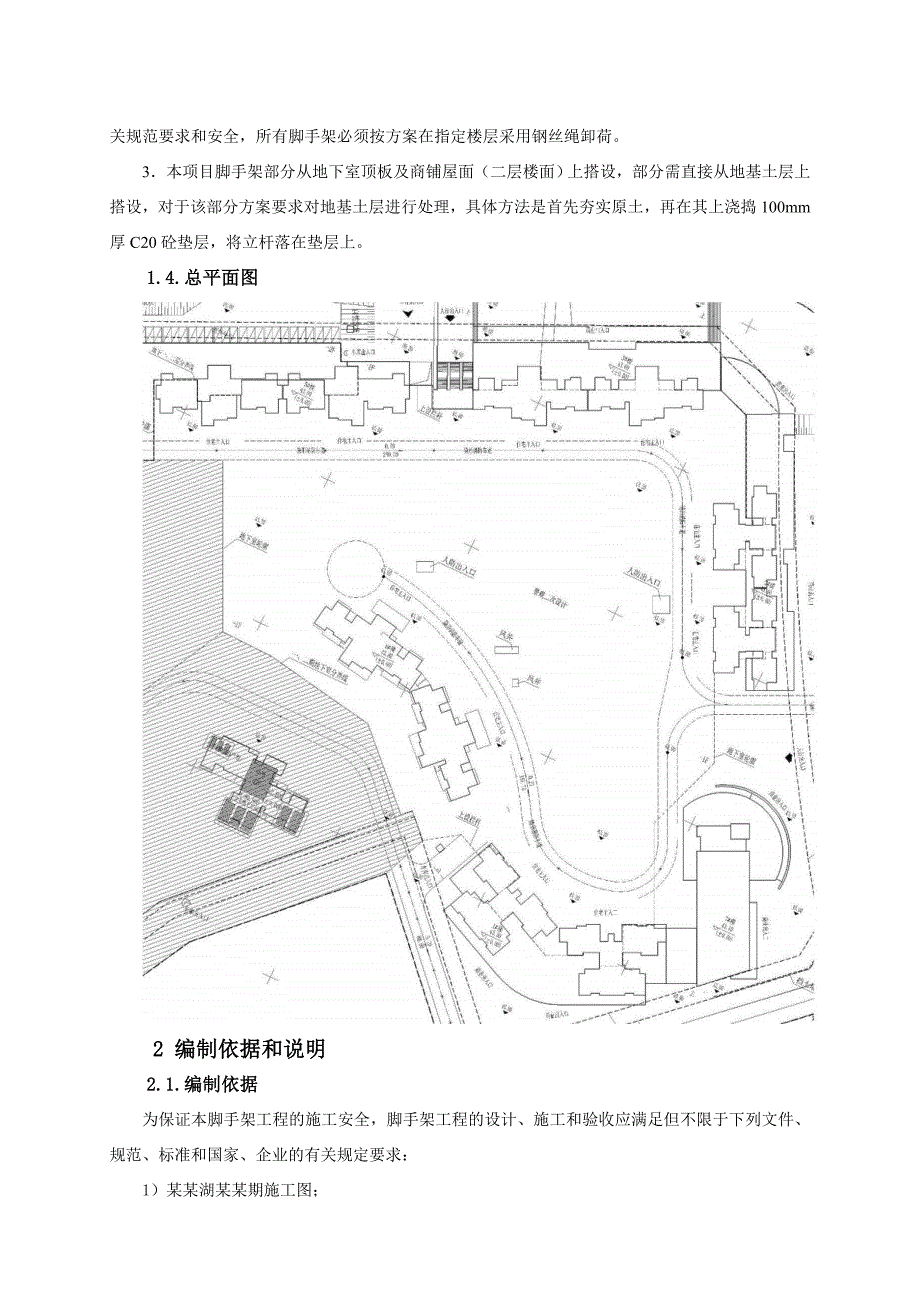

3、搭设高度超过50m的按惠州市相关规定需专家论证；悬挑段高度超过20米的需专家论证）；2本工程落地式脚手架搭设高度达56.5米高（最高），悬挑脚手架高度最高39m，为了满足相关规范要求和安全，所有脚手架必须按方案在指定楼层采用钢丝绳卸荷。3本项目脚手架部分从地下室顶板及商铺屋面（二层楼面）上搭设，部分需直接从地基土层上搭设，对于该部分方案要求对地基土层进行处理，具体方法是首先夯实原土，再在其上浇捣100mm厚C20砼垫层，将立杆落在垫层上。1.4.总平面图2 编制依据和说明2.1.编制依据为保证本脚手架工程的施工安全，脚手架工程的设计、施工和验收应满足但不限于下列文件、规范、标准和国家、企业的有

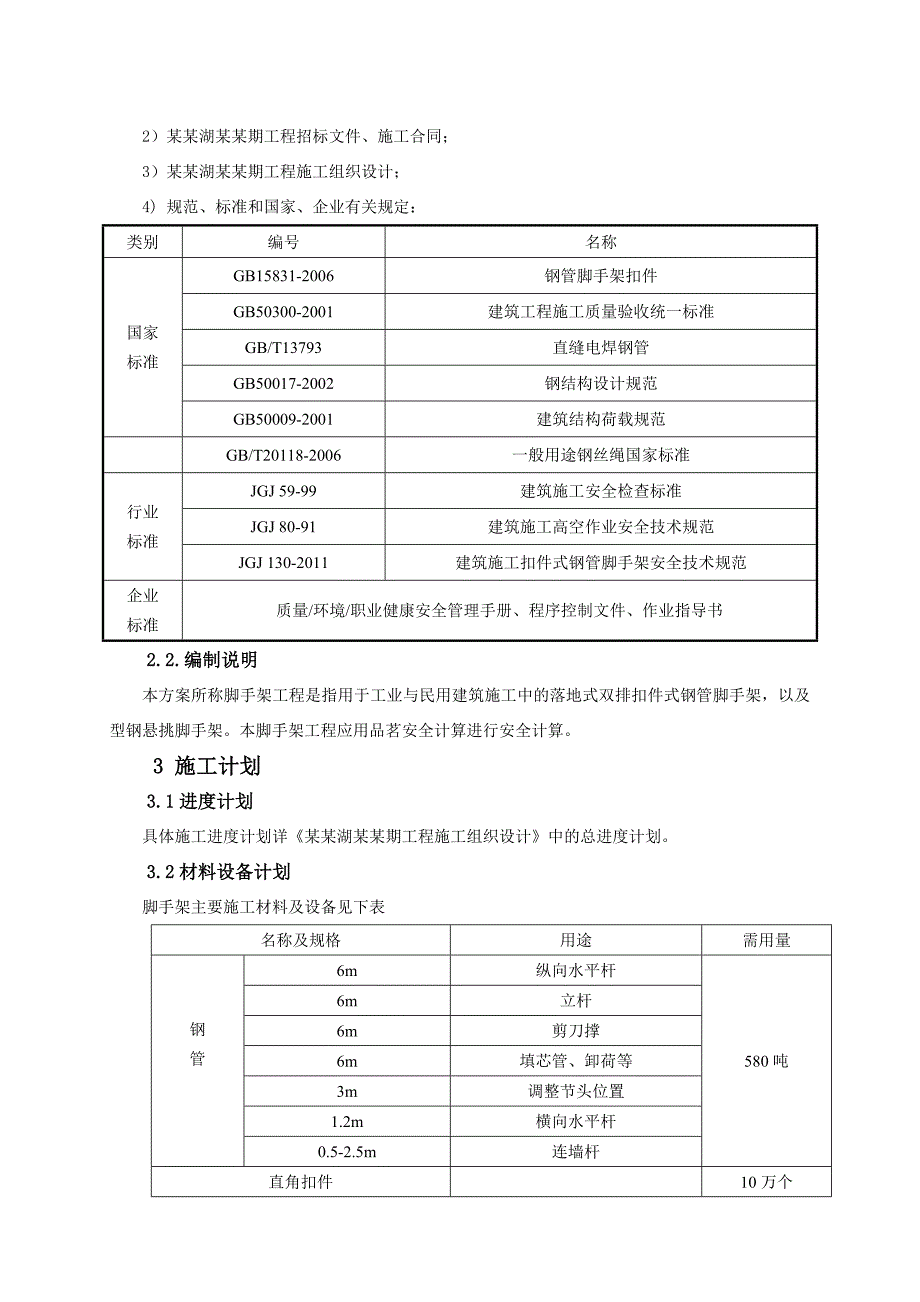

4、关规定要求：1）某某湖某某期施工图；2）某某湖某某期工程招标文件、施工合同；3）某某湖某某期工程施工组织设计；4) 规范、标准和国家、企业有关规定：类别编号名称国家标准GB15831-2006钢管脚手架扣件GB50300-2001建筑工程施工质量验收统一标准GB/T13793直缝电焊钢管GB50017-2002 钢结构设计规范GB50009-2001建筑结构荷载规范GB/T20118-2006一般用途钢丝绳国家标准行业标准JGJ 59-99建筑施工安全检查标准JGJ 80-91建筑施工高空作业安全技术规范JGJ 130-2011建筑施工扣件式钢管脚手架安全技术规范企业标准质量/环境/职业健康安
5、全管理手册、程序控制文件、作业指导书2.2.编制说明本方案所称脚手架工程是指用于工业与民用建筑施工中的落地式双排扣件式钢管脚手架，以及型钢悬挑脚手架。本脚手架工程应用品茗安全计算进行安全计算。3 施工计划3.1进度计划具体施工进度计划详某某湖某某期工程施工组织设计中的总进度计划。3.2材料设备计划脚手架主要施工材料及设备见下表名称及规格用途需用量钢管6m纵向水平杆580吨6m立杆6m剪刀撑6m填芯管、卸荷等3m调整节头位置1.2m横向水平杆0.5-2.5m连墙杆直角扣件10万个旋转扣件对接扣件18#工字钢悬挑6000米10501000竹脚手板6圆钢点焊制成2万平米15.5钢丝绳悬挑型钢反拉钢丝
6、绳6000米15.5钢丝绳卸荷 花篮螺栓M22调节钢丝绳8000个1.86m密目安全网围护12000平米3铁丝网（2020网眼）围护2万平米切割机割钢管5台电焊机焊悬挑架5台4 施工工艺技术4.1.技术参数11落地式脚手架：落地脚手架从地下室顶板开始搭设，部分从商铺顶搭设，2#、3#样板房单元搭设高度为1-6层，非样板房单元及其余塔楼为1-19层楼面,1#、5#、6#为54m，2#、3#为56.5m。采用双排钢管脚手架，钢管类型为48*3.5钢管，内排立杆距结构外边缘距离300mm，立杆座落在地下室顶板或商铺屋面上，立杆纵向间距1350mm，立杆横向间距1050mm，水平杆步距1800mm。1
7、2型钢悬挑脚手架：本工程2#、3#由于样板房展览需要，样板房所在单元自6层楼面起开始第一次悬挑，至19层楼面，19层楼面至屋面为第二次悬挑；非样板房单元与其余各楼栋号，均自19层楼面开始悬挑，至屋面层。13内电梯井脚手架：内井架本方案采用8200钢筋网每层封闭，待结构完成后再用电焊烧除清理；预留钢筋在同楼层浇捣时按后浇板留置，上满盖模板封闭。14施工电梯口部脚手架：外墙脚手架在施工电梯口部时分开设置，施工电梯部位脚手架设置独立的型钢挑梁和钢丝绳卸荷，悬挑部位与外墙悬挑脚手架同步，施工电梯口部脚手架连墙杆在每层每跨设置，形成一个独立的脚手架系统。4.2.各楼栋号脚手架布置情况落地脚手架 表一栋号
8、搭设高度（m）基础情况立杆纵距立杆横距步距连墙件布置内立杆距墙面备注1#、5#、6#1-19层楼面54m地下室顶板及商铺屋面1.35m1.05m1.8m2步2跨0.3m7层、13层楼面处钢丝绳卸荷2#、3#样板房1-6层17.5m地下室顶板及商铺屋面1.5m1.05m1.8m2步2跨0.3m/非样板房1-19层56.5m地下室顶板及商铺屋面1.351.051.82步2跨0.37层、13层楼面处钢丝绳卸荷悬挑脚手架 表二栋号悬挑梁位置搭设高度（m）立杆纵距(m)立杆横距(m)步距(m)连墙件布置间距（m）内立杆距墙面(m)工字钢型号悬挑长度(m)锚固长度(m)锚固钢筋（螺杆）直径(mm)斜拉钢丝
9、绳直径（mm）斜拉钢丝绳上下吊点距离（m）卸荷位置卸荷钢丝绳拉结形式直径(mm)段数上下吊点距离（m）1#19层楼面27+1.51.351.051.82步2跨0.316号1.52.32015.53024层楼面15.513m支点2#6层楼面19层楼面3937.51.351.051.82步2跨0.316号1.52.32015.53011、15层楼面24层楼面15513m支点3#6层楼面19层楼面3937.51.351.051.82步2跨0.316号1.52.32015.53011、15层楼面24、28层楼面15513m支点5#19层楼面36+1.51.351.051.82步2跨0.316号1.52
10、.32015.53024、28层楼面15.513m支点6#19层楼面30+1.51.351.051.82步2跨0.316号1.52.32015.53023、26层楼面15.513m支点 4.3.工艺流程2.1落地架搭设流程：检查准备，材料配备地基处理定位放置垫板纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙件铺脚手板设置防护栏杆扎安全网（钢丝绳卸荷）2.2悬挑架搭设流程：检查准备，材料配备定位放置悬挑工字钢公司、监理验收纵向扫地杆立杆横向扫地杆小横杆大横杆剪刀撑连墙件铺脚手板设置防护栏杆扎安全网（钢丝绳反拉）4.4.施工方法4.4.1材料要求1)钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆
11、等。钢管采用直缝电焊钢管（GB/T13793）中规定的483.5普通焊接钢管，钢管必须有出厂合格证，钢管表面平直光滑，两端切口需平直，不得有斜口、毛口、卷口等现象，更不得使用锈蚀、砂眼、结疤、分层、错位、硬弯、裂缝、压痕和深的划道的钢管。钢管上严禁打孔，应涂有红白双色防锈漆。2)扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件等。在使用前必须进行检查、保养，不得有变形、滑丝裂缝以及其它不允许的缺陷，扣件要有出厂合格证，其机械性能应符合钢管脚手架扣件（GB15831），在螺栓拧紧力矩达到65KNm时不得发生破坏。新旧扣件应做防锈处理。3)安全网必须有出厂合格证，不得使用已经腐烂或破损严重的安全网
12、，当对其质量有怀疑时，要做冲切破坏试验。采用密目式安全网，其挡风系数不小于0.5。4)脚手板：脚手板采用竹芭片，竹笆片一般规格为1050x1000mm。5)钢丝绳（吊索）悬挑脚手架型钢反拉钢丝绳选用637+115.5光面钢丝绳，卸荷反拉钢丝绳选用637+115.5光面钢丝绳，钢丝绳破断拉力总和125KN。断股、锈蚀严重的钢丝绳不得使用。旧钢丝绳应经技术部门鉴定确认合格后（必要时须经荷载试验）方可投入使用。6)型钢悬挑外架型钢采用16号工字钢，悬挑长度1.5m，悬挑部分焊接两根10cm高的20竖向钢筋，用于固定立杆钢管，锚固长度2.3m，锚固端在楼板上采用预埋20卡箍固定，悬挑端与建筑物采用63
13、715.5的钢丝绳连接。钢丝绳吊环选用20预埋圆钢，悬挑部位采用脚手板满铺封闭。7)钢丝绳吊环选用20钢筋制作，钢材要求有出厂质量证明书，材质应符合普通碳素结构钢技术要求GB70088中Q235A钢的技术要求，且钢材表面无锈蚀、麻点等缺陷。预埋拉环要等砼浇筑七天后才能使用。20钢制吊环，13504.4.2落地脚手架搭设1）落地脚手架基部处理落地架直接搭设在地下室顶板上面。部分落在土层，必须对地基进行处理，本方案采用浇100mm厚C20砼垫层的处理方法。2）搭设要求：a.立杆落地式钢管脚手架的立杆采用单立杆，立杆距建筑物结构外边缘立面300mm，立杆横距为1050mm、样板房单元纵距为1500mm，其余单元纵距为1350，大横杆步距为1800mm，立杆接长除顶层顶步可采用搭接外，其余各层各步必须采用对接扣件连接，当立杆采用对接接长时，立杆的对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的
