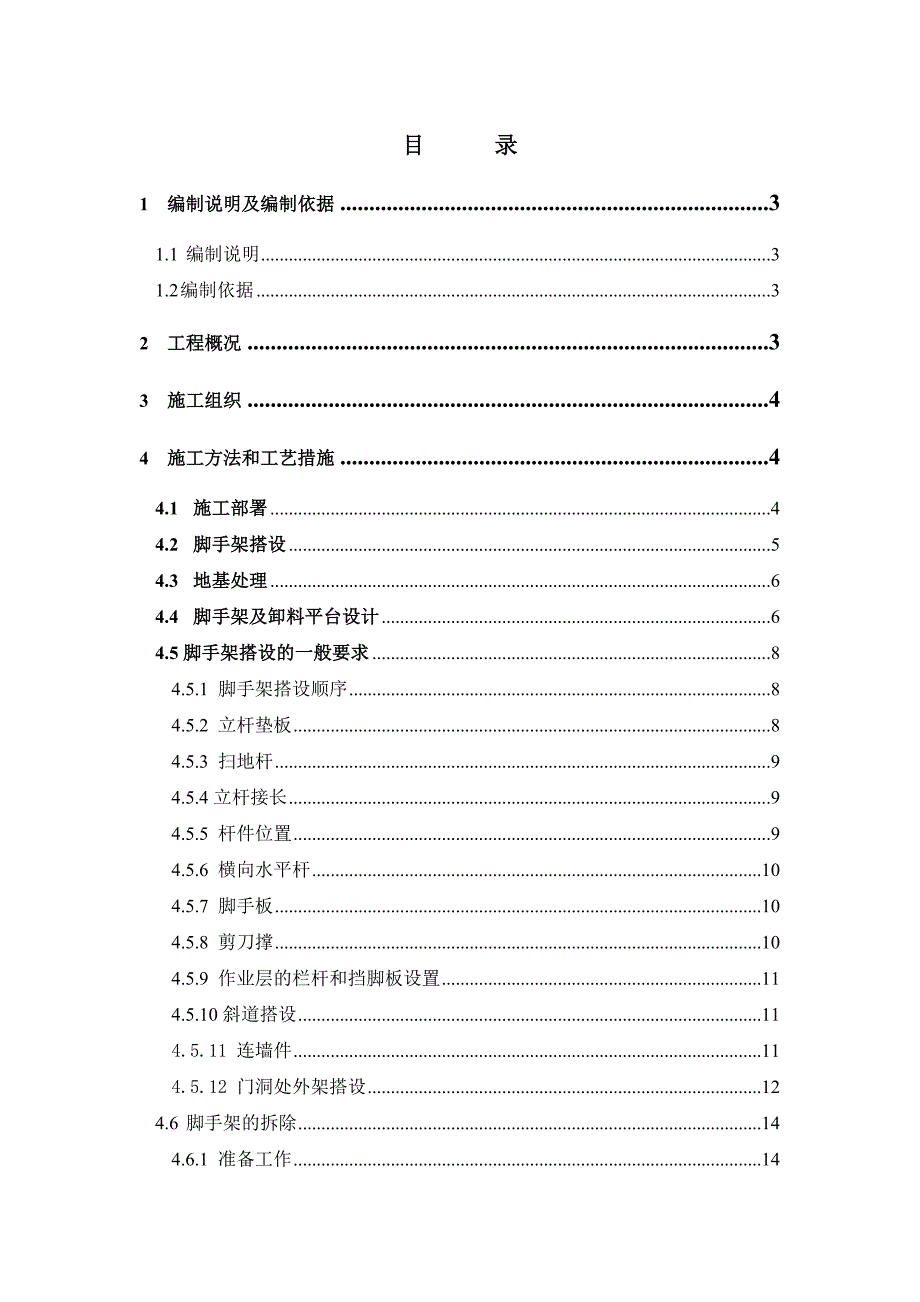

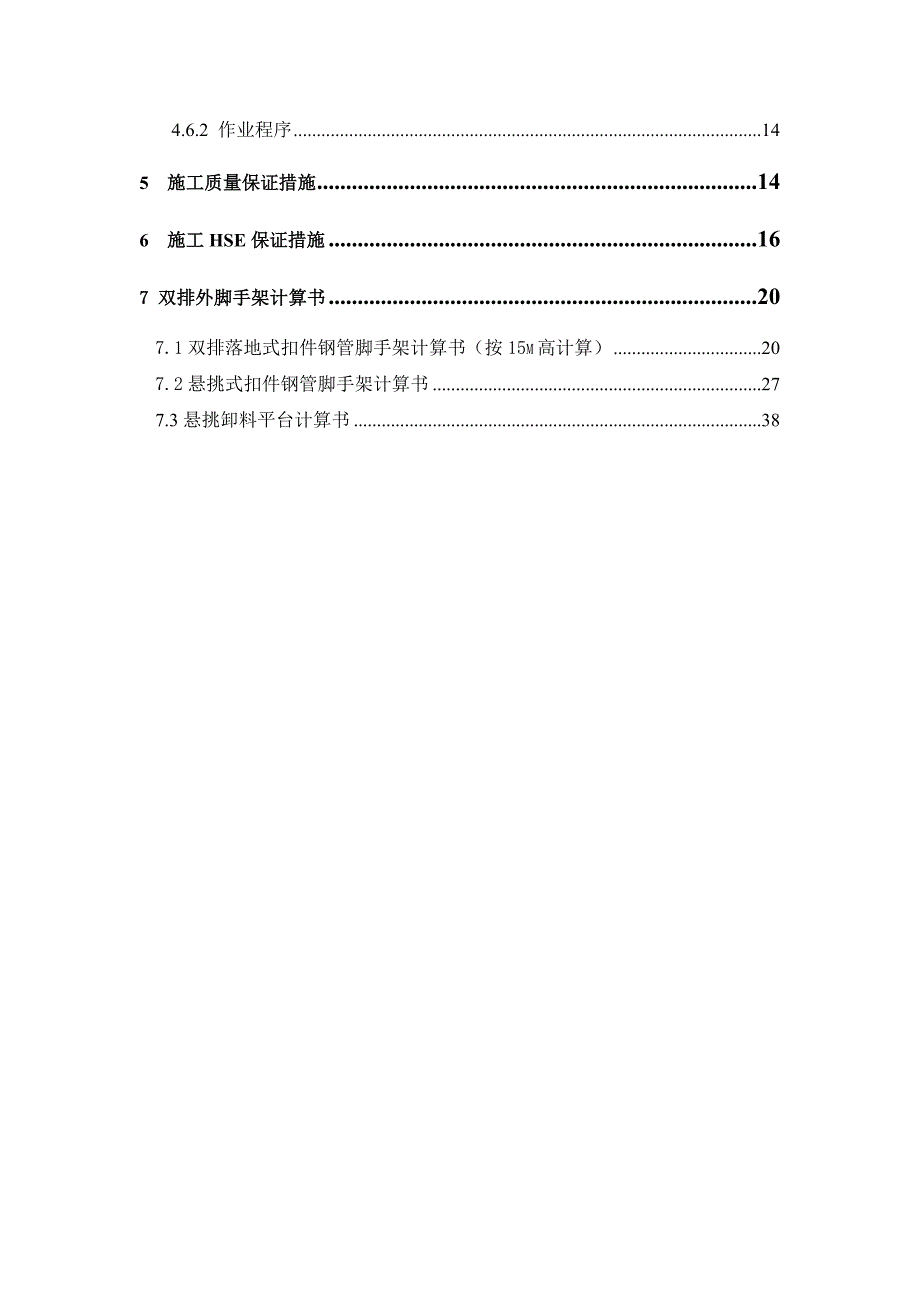

1、目 录1 编制说明及编制依据31.1 编制说明31.2编制依据32 工程概况33 施工组织44 施工方法和工艺措施44.1 施工部署44.2 脚手架搭设54.3 地基处理64.4 脚手架及卸料平台设计64.5脚手架搭设的一般要求84.5.1 脚手架搭设顺序84.5.2 立杆垫板84.5.3 扫地杆94.5.4立杆接长94.5.5 杆件位置94.5.6 横向水平杆104.5.7 脚手板104.5.8 剪刀撑104.5.9 作业层的栏杆和挡脚板设置114.5.10斜道搭设114.5.11 连墙件114.5.12 门洞处外架搭设124.6 脚手架的拆除144.6.1 准备工作144.6.2 作业程序

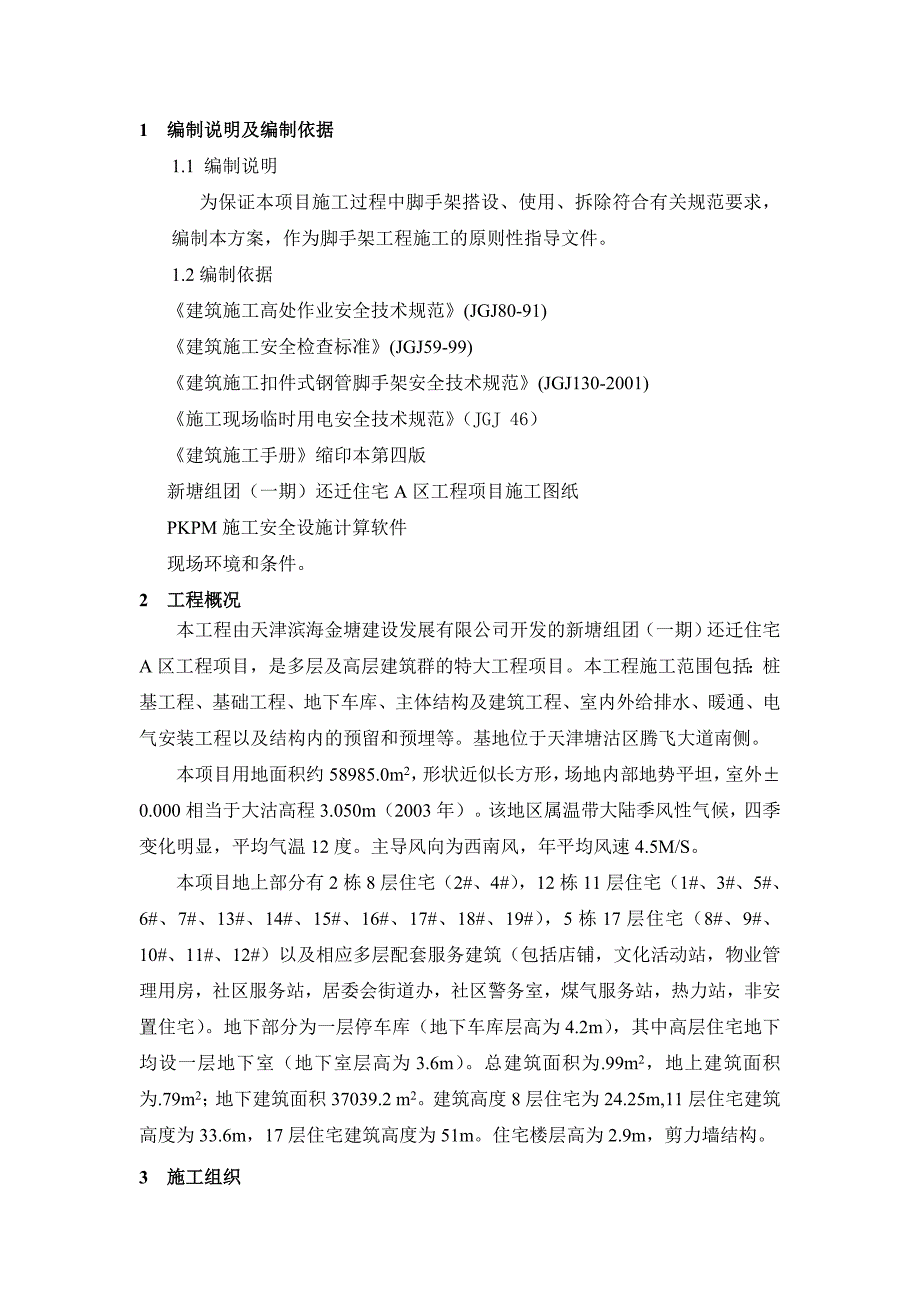

2、145 施工质量保证措施146 施工HSE保证措施167 双排外脚手架计算书207.1双排落地式扣件钢管脚手架计算书（按15m高计算）207.2悬挑式扣件钢管脚手架计算书277.3悬挑卸料平台计算书381 编制说明及编制依据1.1 编制说明为保证本项目施工过程中脚手架搭设、使用、拆除符合有关规范要求，编制本方案，作为脚手架工程施工的原则性指导文件。1.2 编制依据 建筑施工高处作业安全技术规范(JGJ80-91)建筑施工安全检查标准(JGJ59-99)建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)施工现场临时用电安全技术规范（JGJ 46）建筑施工手册缩印本第四版新塘组团（一期
3、）还迁住宅A区工程项目施工图纸PKPM施工安全设施计算软件现场环境和条件。2 工程概况本工程由天津滨海金塘建设发展有限公司开发的新塘组团（一期）还迁住宅A区工程项目，是多层及高层建筑群的特大工程项目。本工程施工范围包括：桩基工程、基础工程、地下车库、主体结构及建筑工程、室内外给排水、暖通、电气安装工程以及结构内的预留和预埋等。基地位于天津塘沽区腾飞大道南侧。本项目用地面积约58985.0m2，形状近似长方形，场地内部地势平坦，室外0.000相当于大沽高程3.050m（2003年）。该地区属温带大陆季风性气候，四季变化明显，平均气温12度。主导风向为西南风，年平均风速4.5M/S。本项目地上部分
4、有2栋8层住宅（2#、4#），12栋11层住宅（1#、3#、5#、6#、7#、13#、14#、15#、16#、17#、18#、19#），5栋17层住宅（8#、9#、10#、11#、12#）以及相应多层配套服务建筑（包括店铺，文化活动站，物业管理用房，社区服务站，居委会街道办，社区警务室，煤气服务站，热力站，非安置住宅）。地下部分为一层停车库（地下车库层高为4.2m），其中高层住宅地下均设一层地下室（地下室层高为3.6m）。总建筑面积为.99m2，地上建筑面积为.79m2；地下建筑面积37039.2 m2。建筑高度8层住宅为24.25m,11层住宅建筑高度为33.6m，17层住宅建筑高度为51m
5、。住宅楼层高为2.9m，剪力墙结构。3 施工组织本工程施工组织采用一级管理模式，项目经理部的管理体系设置高效、务实的项目管理机构。工程项目管理组织机构设五部一室(工程部、安全部、经营部、物资部、财务部、综合办公室)，加强合同、技术、质量、安全等方面的管理，明确和加强对业主的对口管理，为工程的顺利进展、预测预控方面超前准备、超前工作。项目经理部施工管理组织机构及管理职能进行分工。工程项目经理部将按照公司要求，贯彻GB/T190012000标准的质量体系，保持项目质量体系的正常运转。4 施工方法和工艺措施4.1 施工部署 4.1.1 施工方案选择（1）根据建筑几何特征及现场的环境和条件，室外搭设双
6、排脚手架如下表所示：序号楼号落地式层数悬挑式层数备注11#、3#、5#、6#、7#、13#、14#、15#、16#、17#、18#、19#15层611层11层楼22#、4#12层38层8层楼38#、9#、10#、11#、12#15层611层、1217层17层（2）为方便周转料具的垂直运输，在各层搭设悬挂式卸料平台。（3）为保证施工安全，每三层挂大眼平网一道。4.1.2 质量标准严格按照建筑施工扣件式钢管脚手架安全技术规范(JGJ130-2001)进行验收。4.1.3 材料计划 钢管扣件材料计划表序号材料名称型号规格单位数量1钢管482.9M2直角扣件-个3回转扣件-个300004对接扣件-个3
7、00005木脚手板50*30060006工字钢18号9m/根10567槽钢16a9m/根1508圆钢20m6009平网大眼网700010钢丝绳619+1 1400Mpa18.5mmm30004.1.4 劳动力计划劳动力计划表序号工种数量(人)工作内容1架子工300各类脚手架搭拆与维护、铺脚手板、挂安全网、配合支模等2普工100配合架子工作业4.2 脚手架搭设4.2.1 材料要求（1）钢管钢管采用482.9焊管，材质Q235-A级，钢管的长度不得超过6500mm。钢管上严禁打孔。钢管质量检验应按下表进行：序号检查项目验收要求备注1产品质量合格证必须具备新管2钢管材质证明书3表面质量表面应平直光滑
8、，不应有裂纹、分层、压痕、划道和硬弯。旧管4外壁，壁厚0.5mm，0.5mm，旧管5端面应平整，端面切斜的偏差1.7mm旧管（2）扣件新扣件的生产许可证、测试报告和产品质量合格证资料应齐全。旧扣件应检查其外观，对有裂缝、变形的禁止使用，出现滑丝的螺栓必须更换。在螺栓拧紧扭力达65Nm时，不得发生破坏。（3）脚手板 脚手板采用木板，木板用杉木或松木制作，其宽度200mm，厚度50mm，两端用直径4mm的镀锌钢丝箍两道。禁止使用腐朽的木板。4.3 地基处理4.3.1 回填土地库外楼座外脚手架地基大多落在新回填土上。回填土按设计及规范要求进行分层夯填，分层厚度250mm，回填土的密实系数应不小于0.
9、95。搭设前应将场地平整。如果回填密实系数达不到要求，采用300mm宽，200mm高C20混凝土做为外脚手架基础。地库内楼座外脚手架地基落在地库顶板上，要求地库顶板混凝土强度达到设计要求C40强度。并在脚手架立杆搭设位置，在地库内相应位置搭设脚手架，使地库上下立杆在同一位置。4.3.2 基础持力层基础施工阶段，脚手架可落在基础持力层上。基坑应做好排水措施，防止因水长期浸泡造成地基软化，从而影响脚手架的安全。4.4 脚手架及卸料平台设计4.4.1落地式双排脚手架：落地式双排脚手架按五层（15m）进行计算。 （1） 脚手架钢管搭设参数：横向间距或排距1.05米；步距1.5米；立杆纵距1.5米；内排
10、架距离墙体长度0.3米。 （2）连墙件布置：2步2跨，双扣件连接。当搭设连墙件不具备条件时，应每隔2跨搭设抛撑，以满足施工安全的要求。 （3）地基参数：按回填土进行计算，地基承载力标准值135KPa；脚手架下垫200*50脚手板，地面扩展面积1.2*0.2=0.3平方米，地基承载力降低系数（回填土）0.4。 （4）风荷载参数：本地区基本风压0.55KPa；密目式安全立网选用每目空隙面积AO=1.3mm2，2300目/100Cm2，封闭式脚手架背靠全封闭式的墙，风荷载体型系数为0.896；风荷载高度变化系数按A类（近海），15米架体取1.52。 （5）静荷载参数：木脚手板自重标准值0.35KPa
11、；栏杆木档脚板标准值0.14KN/m；安全设施与安全网0.005KPa；在作业层满铺脚手板，搭设2层护栏及踢脚板。 （6）活荷载参数：3KPa。4.4.2型钢悬挑式扣件钢管脚手架：型钢悬挑式扣件钢管双排脚手架按六层（18m）进行计算。（1）脚手架钢管搭设参数：横向间距或排距1.05米；步距1.5米；立杆纵距1.5米；内排架距离墙体长度0.3米。连墙件布置：2步2跨，双扣件连接。 （2）水平支撑梁：主梁为18号工字钢，间距为1.5米，悬挑长度1.5米，锚固长度为3米；水平支撑梁与楼板连接采用三道20的“”形钢筋连接。“”形钢筋下钩预埋到顶板下层钢筋下侧。在距锚入段工字钢端部及距楼座外边线各不小于
12、300mm处和在锚入段中间位置，均设“”形筋。 （3）水平支撑选择619+1钢丝绳，钢丝绳公称抗拉强度1400MPa，直径18.5mm，间距3米。钢丝绳每个接头用3个绳卡进行固定。 （4）风荷载参数：本地区基本风压0.55KPa；密目式安全立网选用每目空隙面积AO=1.3mm2，2300目/100Cm2，封闭式脚手架背靠全封闭式的墙，风荷载体型系数为0.872；风荷载高度变化系数按A类（近海），15米高度架体取2.12。 （5）静荷载参数：木脚手板自重标准值0.35KPa；栏杆木档脚板标准值0.14KN/m；安全设施与安全网0.005KPa；在作业层满铺脚手板，搭设2层护栏及踢脚板。（6）活荷
13、载参数：3KPa。4.4.3悬挑式卸料平台的计算参数：悬挑式卸料平台的计算参数照连续梁的计算进行。荷载参数：木脚手板材料0.35KN/，栏杆及挡板为五层胶合板0.3KN/。容许承载力均布荷载2.00kN/m2，最大堆放材料荷载10.00kN。卸料平台参数：主钢梁悬挑长度3m，锚固长度3m，计算宽度3m，铰支连接。水平支撑梁：次梁采用16a号槽钢口水平，间距为1m；主梁采用18号工字钢。钢丝绳：钢丝绳规格为6*19，公称抗拉强度1400Mpa，内侧钢丝绳与墙的距离为2m，内外侧钢丝绳之间距离0.8m，上部拉绳点与墙支点的距离为5.8m，预埋螺栓为三道20钢筋，布置方式同4.4.2条中要求。布置钢
