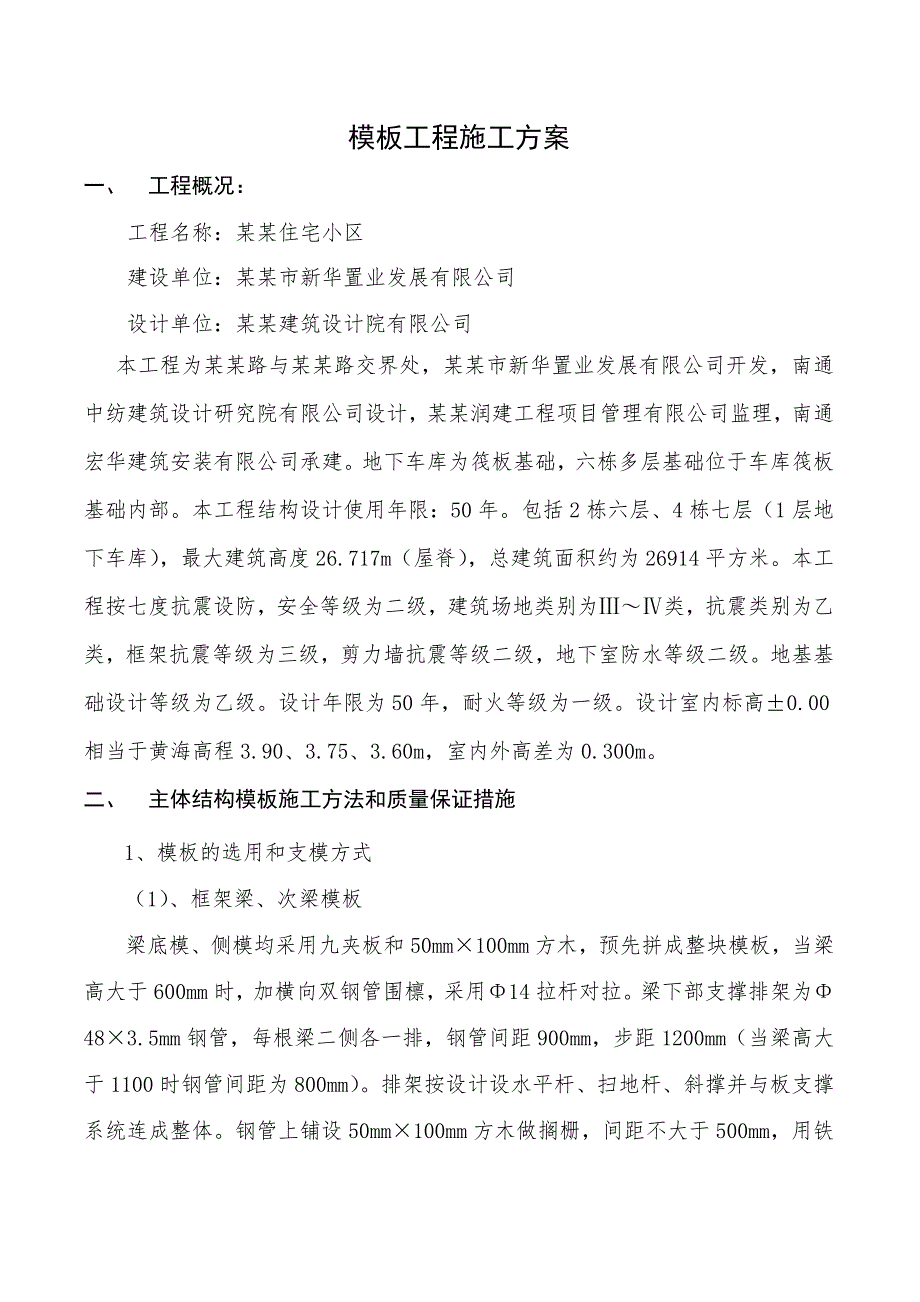

1、模板工程施工方案一、 工程概况：工程名称：某某住宅小区建设单位：某某市新华置业发展有限公司设计单位：某某建筑设计院有限公司本工程为某某路与某某路交界处，某某市新华置业发展有限公司开发，南通中纺建筑设计研究院有限公司设计，某某润建工程项目管理有限公司监理，南通宏华建筑安装有限公司承建。地下车库为筏板基础，六栋多层基础位于车库筏板基础内部。本工程结构设计使用年限：50年。包括2栋六层、4栋七层（1层地下车库），最大建筑高度26.717m（屋脊），总建筑面积约为26914平方米。本工程按七度抗震设防，安全等级为二级，建筑场地类别为类，抗震类别为乙类，框架抗震等级为三级，剪力墙抗震等级二级，地下室防水
2、等级二级。地基基础设计等级为乙级。设计年限为50年，耐火等级为一级。设计室内标高0.00相当于黄海高程3.90、3.75、3.60m，室内外高差为0.300m。二、 主体结构模板施工方法和质量保证措施1、模板的选用和支模方式（1）、框架梁、次梁模板梁底模、侧模均采用九夹板和50mm100mm方木，预先拼成整块模板，当梁高大于600mm时，加横向双钢管围檩，采用14拉杆对拉。梁下部支撑排架为483.5mm钢管，每根梁二侧各一排，钢管间距900mm，步距1200mm（当梁高大于1100时钢管间距为800mm）。排架按设计设水平杆、扫地杆、斜撑并与板支撑系统连成整体。钢管上铺设50mm100mm方木

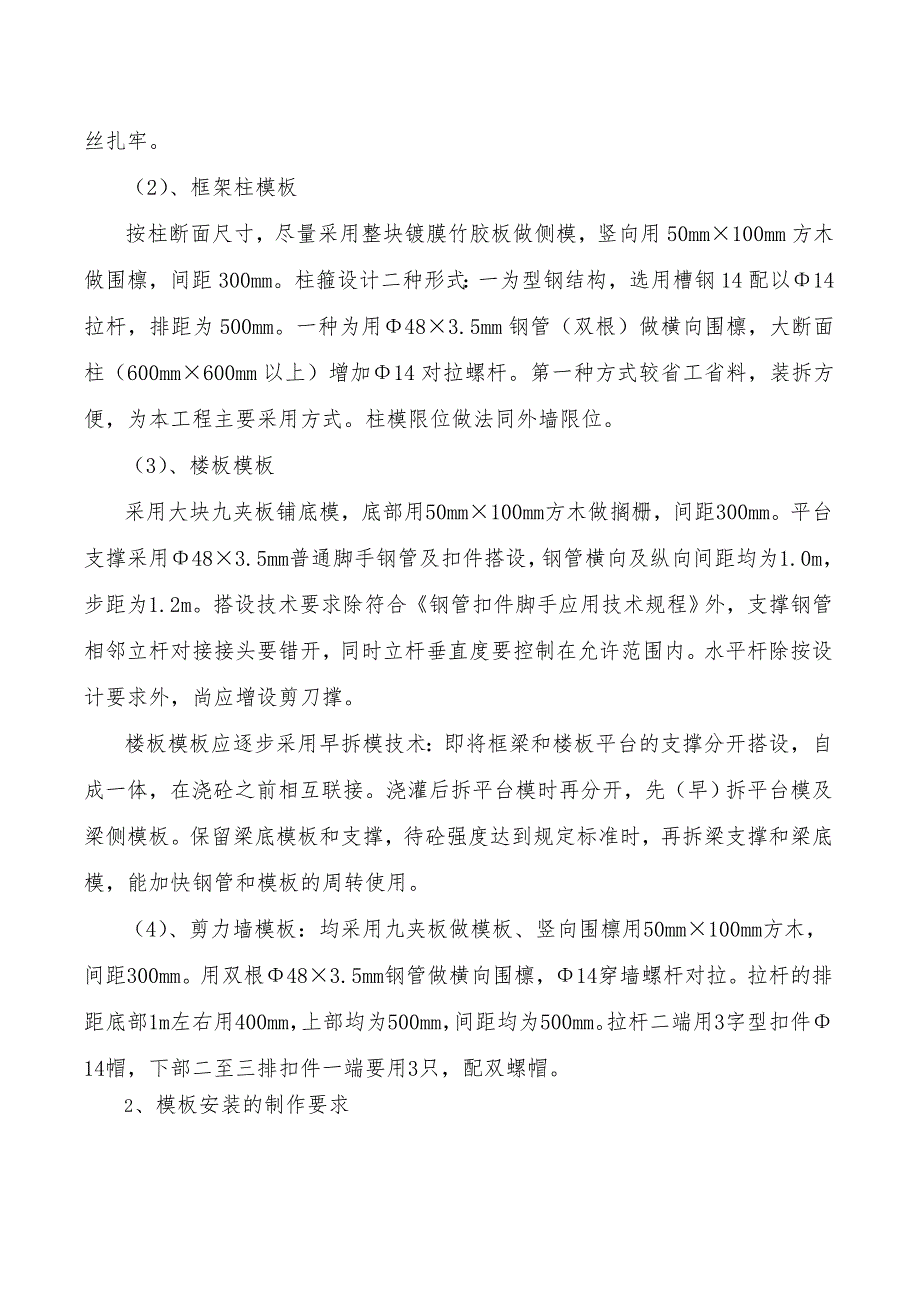

3、做搁栅，间距不大于500mm，用铁丝扎牢。（2）、框架柱模板按柱断面尺寸，尽量采用整块镀膜竹胶板做侧模，竖向用50mm100mm方木做围檩，间距300mm。柱箍设计二种形式：一为型钢结构，选用槽钢14配以14拉杆，排距为500mm。一种为用483.5mm钢管（双根）做横向围檩，大断面柱（600mm600mm以上）增加14对拉螺杆。第一种方式较省工省料，装拆方便，为本工程主要采用方式。柱模限位做法同外墙限位。（3）、楼板模板采用大块九夹板铺底模，底部用50mm100mm方木做搁栅，间距300mm。平台支撑采用483.5mm普通脚手钢管及扣件搭设，钢管横向及纵向间距均为1.0m，步距为1.2m。搭
4、设技术要求除符合钢管扣件脚手应用技术规程外，支撑钢管相邻立杆对接接头要错开，同时立杆垂直度要控制在允许范围内。水平杆除按设计要求外，尚应增设剪刀撑。楼板模板应逐步采用早拆模技术：即将框梁和楼板平台的支撑分开搭设，自成一体，在浇砼之前相互联接。浇灌后拆平台模时再分开，先（早）拆平台模及梁侧模板。保留梁底模板和支撑，待砼强度达到规定标准时，再拆梁支撑和梁底模，能加快钢管和模板的周转使用。（4）、剪力墙模板：均采用九夹板做模板、竖向围檩用50mm100mm方木，间距300mm。用双根483.5mm钢管做横向围檩，14穿墙螺杆对拉。拉杆的排距底部1m左右用400mm，上部均为500mm，间距均为500

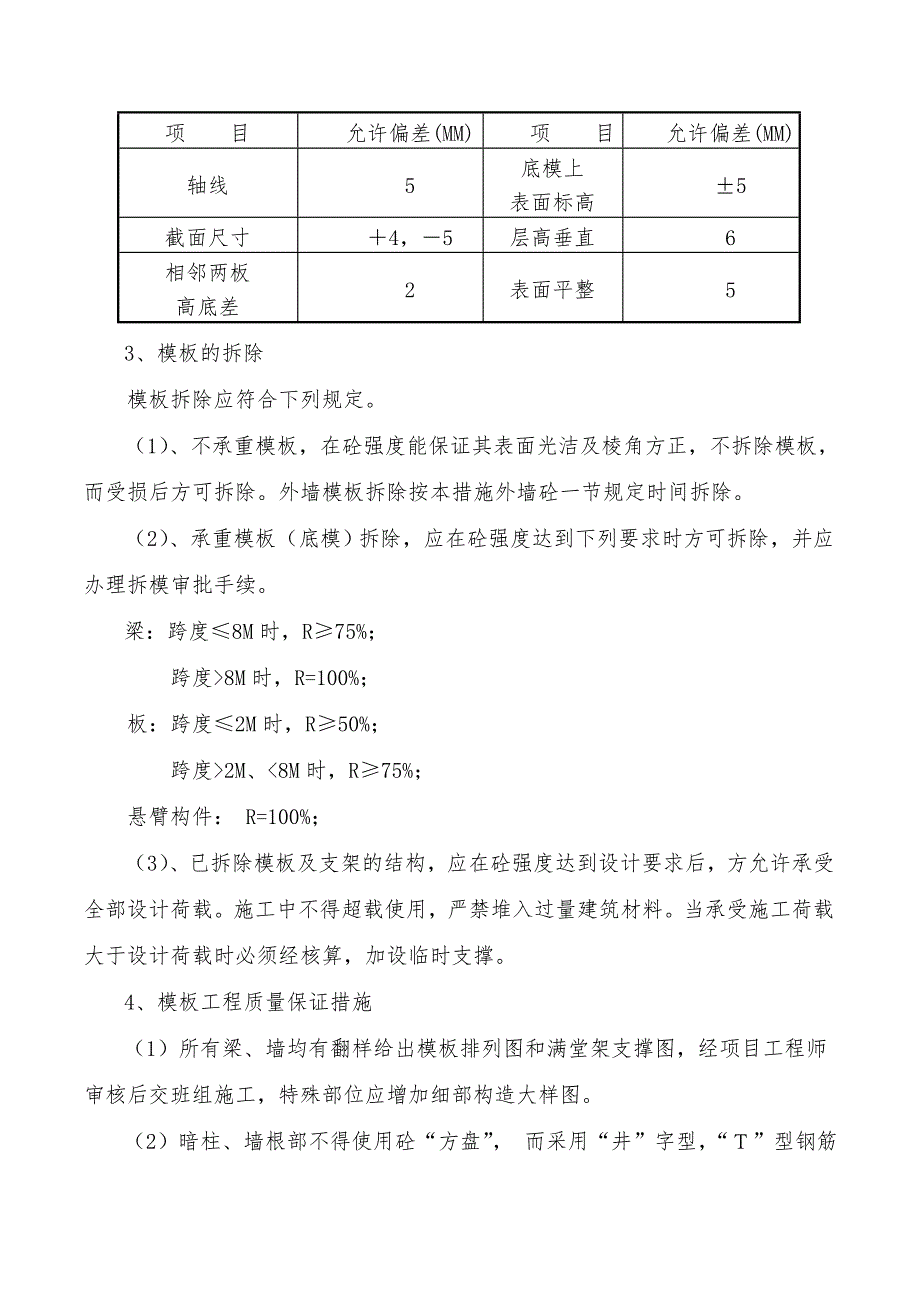

5、mm。拉杆二端用3字型扣件14帽，下部二至三排扣件一端要用3只，配双螺帽。2、模板安装的制作要求项目允许偏差(MM)项 目允许偏差(MM)轴线5底模上表面标高5截面尺寸4，5层高垂直6相邻两板高底差2表面平整53、模板的拆除模板拆除应符合下列规定。（1）、不承重模板，在砼强度能保证其表面光洁及棱角方正，不拆除模板，而受损后方可拆除。外墙模板拆除按本措施外墙砼一节规定时间拆除。（2）、承重模板（底模）拆除，应在砼强度达到下列要求时方可拆除，并应办理拆模审批手续。 梁：跨度8M时，R75%； 跨度8M时，R=100%； 板：跨度2M时，R50%； 跨度2M、8M时，R75%； 悬臂构件： R=10
6、0%；（3）、已拆除模板及支架的结构，应在砼强度达到设计要求后，方允许承受全部设计荷载。施工中不得超载使用，严禁堆入过量建筑材料。当承受施工荷载大于设计荷载时必须经核算，加设临时支撑。4、模板工程质量保证措施（1）所有梁、墙均有翻样给出模板排列图和满堂架支撑图，经项目工程师审核后交班组施工，特殊部位应增加细部构造大样图。（2）暗柱、墙根部不得使用砼“方盘”， 而采用“井”字型，“”型钢筋限位，限位筋直径12毫米。（3）当梁跨度4米,悬挑梁跨度3米时，应按2起拱。 当梁跨度8米时，应按2起拱。（4）模板使用前，对变形，翘曲超出规范的应即刻退出现场，不予使用，模板拆除下来，应将砼残渣、垃圾清理干净
7、，重新刷隔离剂。（5）在板、墙横板底部均考虑垃圾孔，以便将垃圾冲洗排出，浇灌前再封闭。（6）模板安装完毕后，应由专业人员对轴线、标高、尺寸、支撑系统、扣件螺栓，拉结螺栓进行全面检查，浇砼过程中应有技术好、责任心强的木工、关砌“看模”，发现问题及时报告施工组、技术组。（7）所有楼板、墙板内的孔洞模必须安装正确，并作加固处理，防止砼浇筑时冲动，振跑或砼的浮力而浮动。（8）此外，为了便于运输，可在每个楼层合理设置中转模板钢平台，尺寸另定，安装在楼层南面，拆下的模板搬运到钢平台上，再用塔吊将模板吊运到施工楼层上安装。下钢管九夹板胶合木模板12对拉螺杆14塑料管下钢管上钢管对拉螺杆及蝴蝶卡5001005
8、0木枋上钢管剪力墙模板支设图10050木枋500 柱截面边长小于1000mm的柱子模板示意图柱截面边长大于1000mm的柱子模板示意图梁高大于或等于700mm的梁模板示意图梁高小于700mm的梁模板示意图1.04模板工程施工安全措施1、模板加工时，应加强对加工机械的检查，不得带故障操作，防止触电及机械伤害；2、模板的垂直运输严格按垂直运输机械操作规程进行，下方严禁站人，提升前应清除模板上的零散物料，防止坠落伤人。3、模板安装时，操作人员需有特别安全措施，以防人员坠落，同时操作面下按规范搭设卧式安全网；4、模板拆除时，严格按照各种模板的拆模要领进行，避免造成人员伤害；5、模板拆下后，按要求进行堆
9、放或周转，并及时清除模板上的零散物料及铁钉等物。1.05地下室特殊单元顶板模板支架计算根据本工程特点，高支撑架的计算参照建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）、混凝土结构设计规范GB50010-2002、建筑结构荷载规范(GB 50009-2001)、钢结构设计规范(GB 50017-2003)等规范。支撑高度在4米以上的模板支架被称为扣件式钢管高支撑架。本计算书还参照施工技术2002.3.、高支撑架设计和使用安全。三、 安全性计算： （一）、参数信息: 1.脚手架参数 横向间距或排距(m):0.75；纵距(m):0.75；步距(m):1.20； 立杆上端伸出至模板支撑
10、点长度(m):0.10；脚手架搭设高度(m):4.70； 采用的钢管(mm):483.5 ； 扣件连接方式:双扣件，扣件抗滑承载力系数:0.80； 板底支撑连接方式:方木支撑； 2.荷载参数 模板与木板自重(kN/m2):0.350；混凝土与钢筋自重(kN/m3):25.000； 楼板浇筑厚度(m):0.300；倾倒混凝土荷载标准值(kN/m2):2.000； 施工均布荷载标准值(kN/m2):1.000； 3.木方参数 木方弹性模量E(N/mm2):9500.000；木方抗弯强度设计值(N/mm2):13.000； 木方抗剪强度设计值(N/mm2):1.300；木方的间隔距离(mm):300
11、.000； 木方的截面宽度(mm):50.00；木方的截面高度(mm):100.00； 图2 楼板支撑架荷载计算单元 （二）、模板支撑方木的计算: 方木按照简支梁计算，方木的截面力学参数为 本算例中，方木的截面惯性矩I和截面抵抗矩W分别为: W=5.00010.00010.000/6 = 83.33 cm3； I=5.00010.00010.00010.000/12 = 416.67 cm4； 方木楞计算简图 1.荷载的计算： (1)钢筋混凝土板自重(kN/m)： q1= 25.0000.3000.300 = 2.250 kN/m； (2)模板的自重线荷载(kN/m): q2= 0.3500.
12、300 = 0.105 kN/m ； (3)活荷载为施工荷载标准值与振倒混凝土时产生的荷载(kN)： p1 = (1.000+2.000)0.7500.300 = 0.675 kN； 2.强度计算: 最大弯矩考虑为静荷载与活荷载的计算值最不利分配的弯矩和，计算公式如下: 均布荷载 q = 1.2(2.250 + 0.105) = 2.826 kN/m； 集中荷载 p = 1.40.675=0.945 kN； 最大弯距 M = Pl/4 + ql2/8 = 0.9450.750 /4 + 2.826kN.m02/8 = 0.376 kN.m； 最大支座力 N = P/2 + ql/2 = 0.9
13、45/2 + 2.8260.750/2 = 1.532 kN ； 截面应力 = M / w = 0.376106/83.333103 = 4.511 N/mm2； 方木的计算强度为 4.511 小13.0 N/mm2,满足要求! 3.抗剪计算： 最大剪力的计算公式如下: Q = ql/2 + P/2 截面抗剪强度必须满足: T = 3Q/2bh T 其中最大剪力: Q = 0.7502.826/2+0.945/2 = 1.532 kN； 截面抗剪强度计算值 T = 3 1532.250/(2 50.000 100.000) = 0.460 N/mm2； 截面抗剪强度设计值 T = 1.300 N/mm2； 方木的抗剪强度为0.460小于 1.300 ，满足要求! 4.挠度计算: 最大弯矩考虑为静荷载与活荷载的计算
