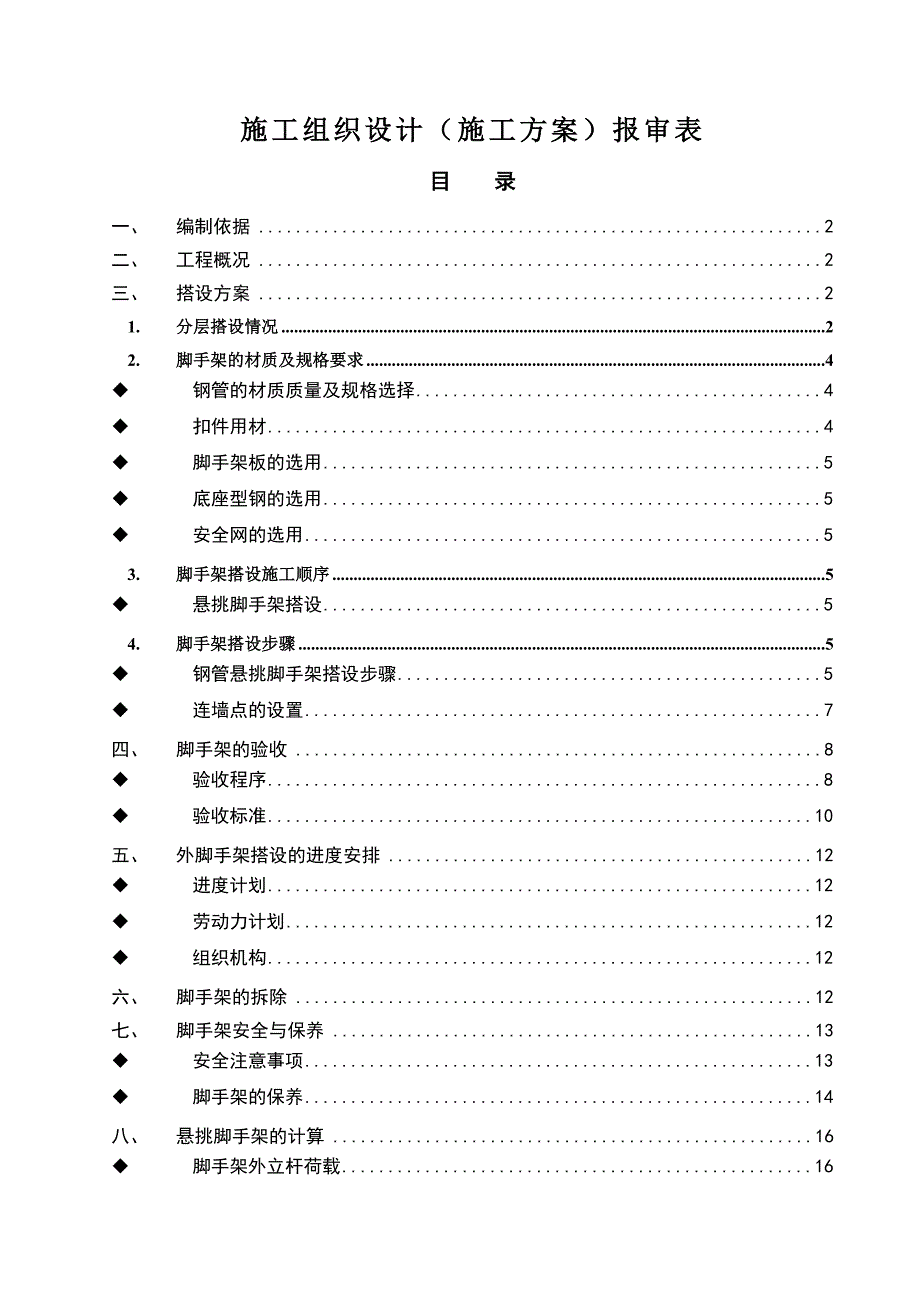

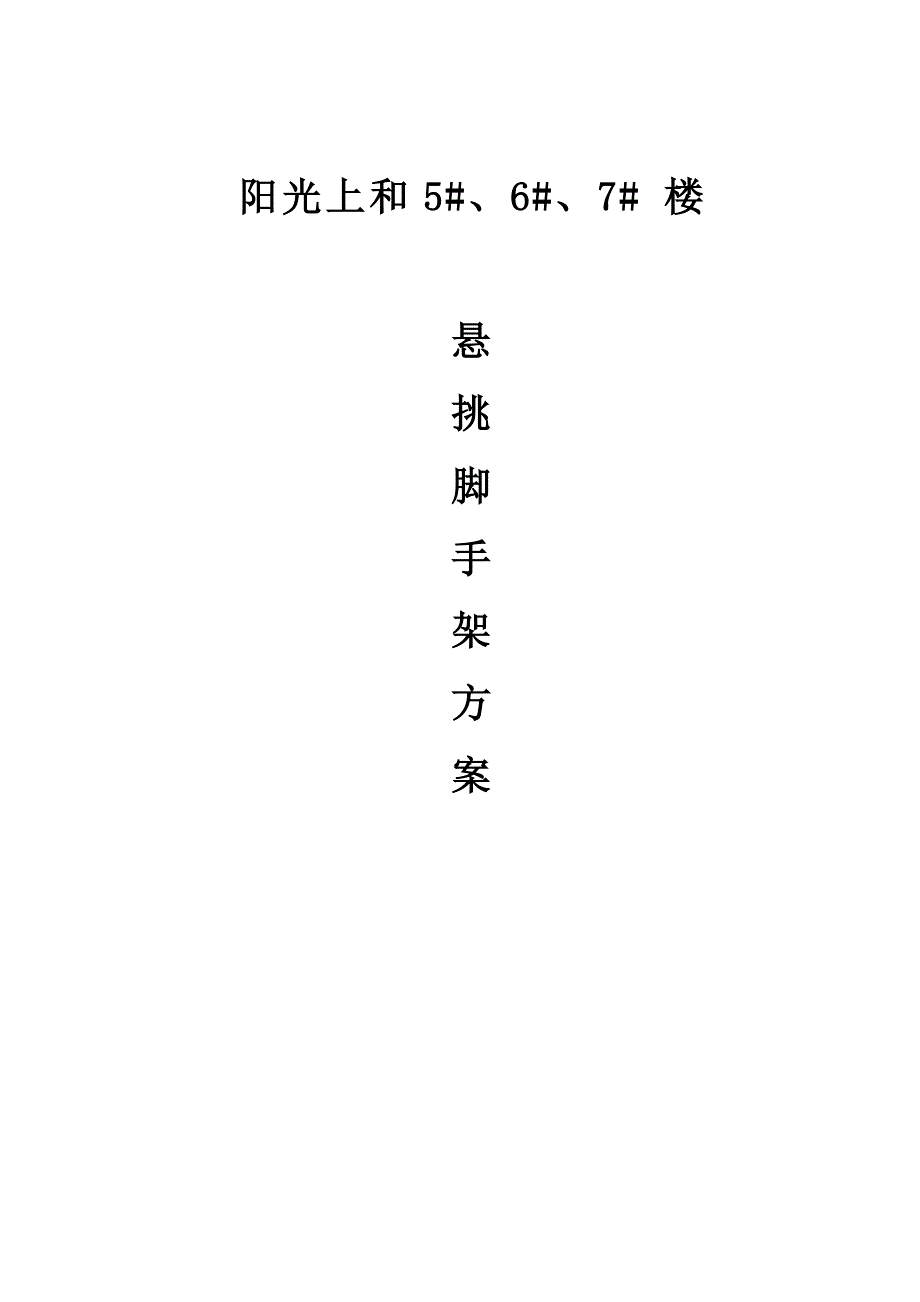

1、 阳光上和5#、6#、7# 楼悬挑脚手架方案施工组织设计（施工方案）报审表目 录一、编制依据2二、工程概况2三、搭设方案21.分层搭设情况22.脚手架的材质及规格要求4u钢管的材质质量及规格选择4u扣件用材4u脚手架板的选用5u底座型钢的选用5u安全网的选用53.脚手架搭设施工顺序5u悬挑脚手架搭设54.脚手架搭设步骤5u钢管悬挑脚手架搭设步骤5u连墙点的设置7四、脚手架的验收8u验收程序8u验收标准10五、外脚手架搭设的进度安排12u进度计划12u劳动力计划12u组织机构12六、脚手架的拆除12七、脚手架安全与保养13u安全注意事项13u脚手架的保养14八、悬挑脚手架的计算16u脚手架外立杆

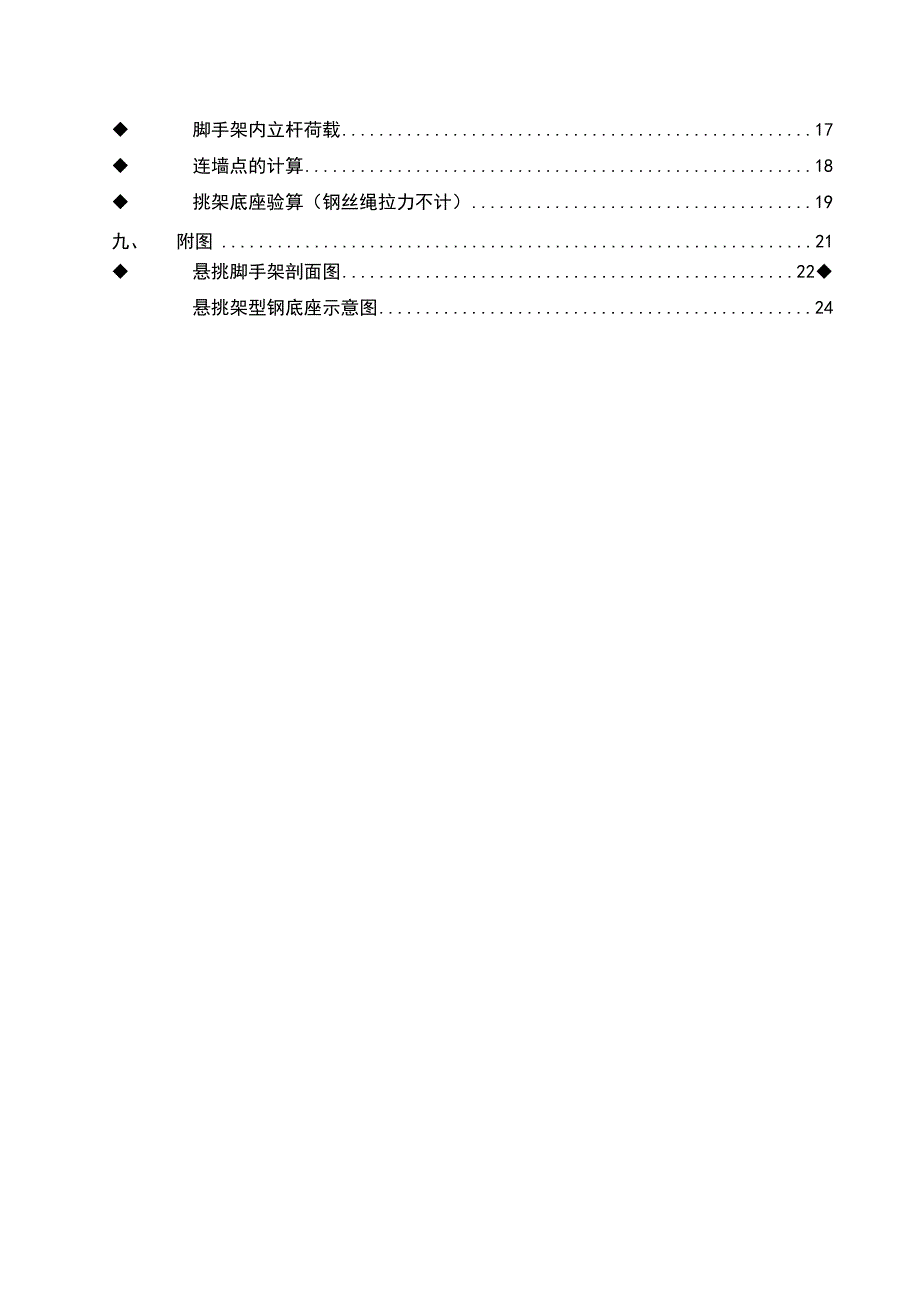

2、荷载16u脚手架内立杆荷载17u连墙点的计算18u挑架底座验算（钢丝绳拉力不计）19九、附图21u悬挑脚手架剖面图22u悬挑架型钢底座示意图24施工组织设计（施工方案）报审表工程名称白沟阳光上和城5#、6#、7#楼施工单位编制单位现报上阳光上和5#、6#、7#楼悬挑外架施工方案文件，请予以审查、批准。主 编 编制人 工程项目部/专业分包施工单位 （盖章）技术负责人 审核单位总承包单位审核意见：年 月 日 总承包单位 （盖章）审核人审批人审查单位监理审查意见：监理审查结论： 同意实施 修改后报 重新编制监理单位 （盖章）专业监理工程师日期：总监理工程师日期：（一）编制依据1.建筑施工扣件式钢管脚
3、手架安全技术规范（JGJ130-2001）2.建筑施工安全检查标准（JGJ59-99）3.高空作业操作技术规程（JGJ80-91）4.钢管脚手架扣件（GB15831-2006）5，结合白沟阳光上和5#、6#、7#楼工程结构施工图。（二）工程概况本工程为全现浇钢筋混凝土剪力墙结构。主体工程为5#楼12层，6#18层，7#楼33层。（三）搭设方案分段搭设情况根据文明施工及安全要求，楼外架均跟主体结构同步搭设，并满挂密目网，实行全封闭施工。外架搭设高度应超过建筑物总高度1.8m。底部搭设落地式脚手架，从地上2层开始搭设悬挑钢管脚手架，搭设高度最高为1.8*10=18M。超过18M再搭设一层，也就是2
4、.9木层高时的六层。悬挑钢管架以21.600m高度进行验算。脚手架的材质及规格要求 1，钢管的材质质量及规格选择根据实际情况，本工程采用外径48mm，壁厚3.0mm的高频焊接钢管。其质量符合碳素结构钢GB/T700中Q235-A钢的规定。管材符合直径5152mm电焊钢管YB24263中的甲类软钢管，符合低压流体输送用焊接钢管GB/T3092中规定的3号普通钢管。有严重锈蚀、弯曲、压扁、损坏和裂纹者均剔除，同时钢管上严禁打孔。钢管的长度应是脚手架步高的倍数，且方便操作，其大横杆长度以46.5m为宜，杆件最大质量以不超过25Kg为宜。按钢管在脚手架上所处的部位和所起的作用，可分为：立杆、大横杆、小
5、横杆、栏杆、剪刀撑、抛撑。,2，扣件用材扣件符合GBG7867可锻铸铁分类及技术条件的规定，用机械性能不低于KT338的可锻铸铁制造，其材质应符合国家标准钢管脚手架扣件GB15831的规定。在螺栓拧紧扭力矩达到65NM时，不得发生破坏。而扣件的附件（T形螺柱、螺母、垫圈）所用的材料符合GB/T700碳素结构钢中的Q235-A的规定。垫圈则要符合GB9676垫圈的规定。扣件不应有裂纹、气孔，也不能有疏松、砂眼或影响使用性能铸造缺陷，扣件与钢管的贴合面要接触良好，扣件夹紧钢管时，开口处的最小距离不应小于5mm，扣件的活动部位应使其转动灵活，旋转扣件的两旋转面间隙小于1mm。3，脚手架板的选用采用铺
6、设木质跳板，横向密编，每道采用三片，横片一正一反，周边应打眼穿铁丝扎牢。竹片宽度30mm，厚度不得小于50mm，不能用腐朽易碎断的毛竹制作。绑扎材料采用8号镀锌铁丝,已绑扎过的铁丝不得重复使用。,4.底座型钢的选用底座型钢采用16#槽钢，其质量应符合现行国家标准碳素结构钢（GB/T 700）中Q235-A级钢的规定。5 安全网的选用选用合格的规格为1.86m的密目式安全立网。脚手架搭设施工顺序6 悬挑脚手架搭设在建筑物楼层内正对脚手架立杆设置两道预埋，一道设置在离外墙面0.5m处，另一道设置在离外墙面2.0m处将16#槽钢穿入楼层20圆钢U型环内锁紧在16#槽钢上设置立杆设置纵、横向扫地杆搭设
7、大横杆搭设小横杆扶手水平杆搭设剪刀撑杆连墙杆拉设张挂密目安全网铺脚手板验收使用。脚手架搭设步骤7 钢管悬挑脚手架搭设步骤1、架子搭设前，根据建筑物的结构型式、高度及架子的使用要求，确定架子的搭设形式。并对材料、工具、钢管、扣件进行检查。2、在建筑物楼层内正对脚手架立杆设置两道预埋，一道设置在离外墙面0.5m处，另一道设置在离外墙面2.0m处。预埋采用20圆钢U型环。3、16#槽钢伸入楼层2.0m，挑出楼层段为1.3m，伸入楼层段采用20圆钢制作的U型环分别在离墙0.5m、2.0m处锁紧。为安全起见，在16#槽钢外侧增加一根15保险钢丝绳拉设至上一层外梁预埋环上，预埋环采用16圆钢制作。4、在1
8、6#槽钢上距离墙面250mm先立里排立杆，后距离里排立杆1000mm再立外排立杆。立杆立在16#槽钢上焊接的100mm长40钢管上。对于每排立杆先立两端头的立杆，再立中间的一根立杆，当互相看齐后，立中间部分的各立杆。立杆要求垂直，立杆垂直度允许偏差应小于高度的1/200，里、外两立杆连线应与墙面垂直。5、立杆底部设置扫地杆，从垫板往上距离不大于200mm。6、为保持架子的整体稳定，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向上错开距离不宜小于500mm。因此，在竖第一根立杆时，应选长短不一的钢管做立杆，立杆的接长应先接外排立杆，后接里排立杆，各接头中心至主节点的
9、距离不宜大于步距的1/3。7、立杆竖好后，根据步高安装大、小横杆，在施工层及其上、下一步架满铺竹跳板。8、大横杆设置在立柱的内侧，大横杆设置于小横杆之上，并采用十字扣件与立杆相扣。9、纵向水平杆采用对接扣件，接头不能在同跨内，相邻接头应错开500mm以上。如采用旋转扣件时，应使用个扣件对接，纵向水平杆步高1.8m。架子的外侧应设1.0m高的防护栏杆（防护栏杆钢管要红白相间）。10、每一主节点处必须设一根小横杆，并采用十字扣件扣在大横杆上。60N.m件螺栓要松紧适度，拧的不紧容易使杆件滑脱，拧的太紧会使扣件断裂，要求扣件扭力距控制在4060N.m。12、扣件在使用过程中，应经常检查扣件是否松动，
10、发现松动应及时紧固。13、立杆纵向间距1.5m，横向间距1.0m，步距1.8m，每楼层、每隔三跨立杆设一483.0钢管作为连墙杆。14、在施工层及其上、下一步架满铺竹跳板，铺设好后四角应用16#的铁丝扎牢。15、脚手架在两端头或直线距离不大于15m处设置剪刀撑，每道剪刀撑跨立杆57根之间。斜角地面成4560夹角。所用扣件一律采用旋转扣件，并扣在立柱上。16、立面围护采用密目安全网，并用网绳与大横杆绑扎牢固。17、脚手架在搭设时，应高出施工层1.8m。18、其它按脚手架操作规程执行。8 连墙点的设置脚手架与建筑物连接不但可以防止因风荷载而产生的向内或向外倾翻事故，同时可以作为架体的中间约束，减少
11、立杆的计算长度，提高承载能力，保证脚手架的整体稳定性。1、连墙杆宜靠近主节点设置，距主节点不应大于300mm；2、连墙杆按两步三跨设置，不得在作业中随意设置，且与建筑结构拉接牢固；3、在搭设脚手架时，连墙杆与其他杆件同步搭设，严禁在脚手架使用期间拆除连墙杆。（四）脚手架的验收，自检程序1 验收程序l 立柱的纵、横间距，立柱的接头位置，立柱的垂直度；l 大、小横杆的标高、水平度，小横杆的交叉位置；l 脚手板的固定；l 安全栏杆的高度与道数；l 剪刀撑的位置、距离、角度和搭接；l 隔离设施，外挑安全网和外包安全网；登高设施；每一段架子搭设完毕，在投入使用前，应逐层由工程负责人（项目经理），架子班组
12、和专职安技人员以及有关专业人员一起组织验收。2.验收时，要检查架子所使用的材料、配件、工具是否符合现行国家和部颁标准。检查的内容，应按施工组织设计中有关脚手架部分的图纸、说明和各项有关规定进行，一般至少应检查以下一些项目：l 脚手架的步高；l 扣件的紧固程度；l 连接杆的位置、数量和牢固程度；l 脚手架所用的钢管、扣件、型钢及其他材料的材质证明和抽检记录；l 焊缝的质量;l 操作工人的技术等级和试件等。检查方法，操作者应在脚手架分段搭设完成后先进行自检，再经项目经理、架子班组长和专职技安人员共同检查验收，经验收合格后办妥脚手架验收手续，方可投入使用。在验收扣件式钢管脚手架时，要特别注意检查扣件
13、的紧固程度，因为扣件式钢管脚手架的承载力和稳定性基本上是由扣件的紧固来保证的。因此要十分重视扣件的紧固检查。扣件式钢管脚手架是使用大量扣件将钢管组合而成的，如要逐只检查扣件是较为困难的，所以一般用随机抽样的办法进行检查，其抽样检查数目及质量判定标准：连接立柱与大横杆或剪刀撑的扣件，接长立柱、大横杆或剪刀撑的扣件，接长立杆、大横杆或剪刀撑的扣件一般每300个抽样20个进行检查，不合格判定数3；连接小横杆与大横杆的扣件一般每300个抽样20个，不合格判定数5。对于拧紧力矩超过65N40N.m-65N.m扣件有无裂缝、变形，如果发现扣件的上述弊病应将扣件调换，调上的扣件的螺栓应紧固至40N.m-65
14、N.m。认为扣件扣得越紧越好是不对的。扣件的紧固直接关系到建筑施工用脚手架的安全，因此要特别注意。3、脚手架经阶段验收后，已验收部分可以投入使用。3 验收标准22悬挑梁与架体稳定悬挑梁或悬挑架应为型钢或定型桁架，安装时必须按设计要求进行。悬挑架不得采用扣件连接多层悬挑可采用悬挑梁或悬挑架，每段搭设高度应不大于24m悬挑梁按立杆间距1.5m布置。间距大于1.5m的，应在挑梁上加横梁，并符合设计要求悬挑梁安装数量、位置、间距、方式符合设计要求，与建筑物连接稳固可靠立杆底部应支托在悬挑梁并有固定措施架体连墙件的布置应按二步三跨设置，其位置应靠近主节点，与建筑物结构刚性拉结牢固3材质型钢应符合钢结构设计规范要求，有产品合格证或质量保证书钢管应采用外径4851mm，壁厚为33.5mm的3号普通钢管，有产品合格证或质量保证书。严重锈蚀、压扁、弯曲、裂纹、打孔的钢管不得使用扣件采用可锻铸铁件且无裂纹、变形、滑丝，在拧紧力矩为65N.m65N.m时不得发生破坏脚手板可采用钢、木、竹材料制作，每块质量应不大于30kg木脚手板厚度应大于50mm，宽度应大于200mm，两端用铅丝箍牢，有腐朽的不
