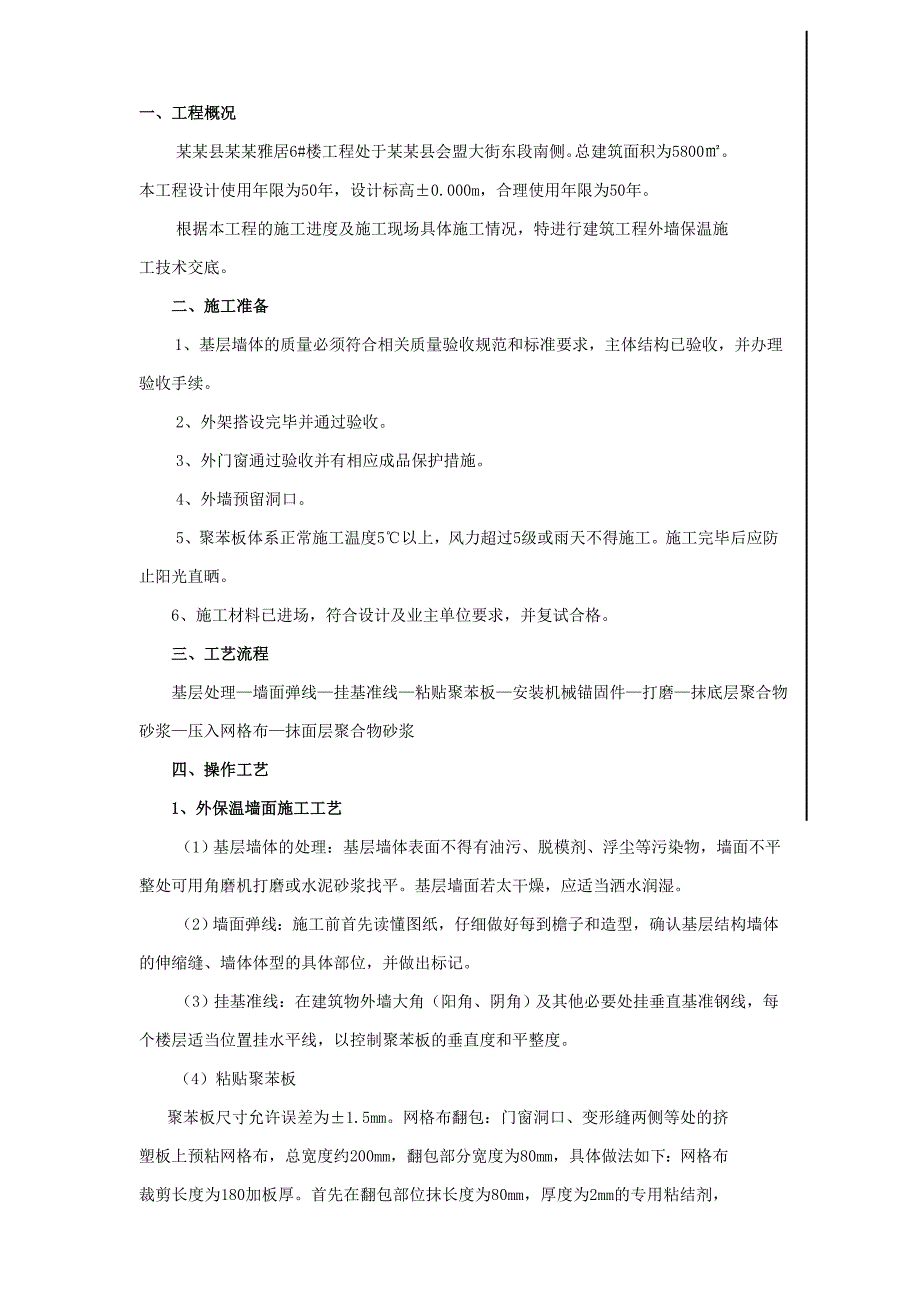

1、一、工程概况某某县某某雅居6#楼工程处于某某县会盟大街东段南侧。总建筑面积为5800。本工程设计使用年限为50年，设计标高0.000m，合理使用年限为50年。根据本工程的施工进度及施工现场具体施工情况，特进行建筑工程外墙保温施工技术交底。 二、 施工准备 1、基层墙体的质量必须符合相关质量验收规范和标准要求，主体结构已验收，并办理验收手续。2、外架搭设完毕并通过验收。3、外门窗通过验收并有相应成品保护措施。4、外墙预留洞口。5、聚苯板体系正常施工温度5以上，风力超过5级或雨天不得施工。施工完毕后应防止阳光直晒。6、施工材料已进场，符合设计及业主单位要求，并复试合格。 三、工艺流程 基层处理墙面
2、弹线挂基准线粘贴聚苯板安装机械锚固件打磨抹底层聚合物砂浆压入网格布抹面层聚合物砂浆 四、操作工艺1、外保温墙面施工工艺（1）基层墙体的处理：基层墙体表面不得有油污、脱模剂、浮尘等污染物，墙面不平整处可用角磨机打磨或水泥砂浆找平。基层墙面若太干燥，应适当洒水润湿。（2）墙面弹线：施工前首先读懂图纸，仔细做好每到檐子和造型，确认基层结构墙体的伸缩缝、墙体体型的具体部位，并做出标记。（3）挂基准线：在建筑物外墙大角（阳角、阴角）及其他必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。 （4）粘贴聚苯板聚苯板尺寸允许误差为1.5mm。网格布翻包：门窗洞口、变形缝两侧等处的挤

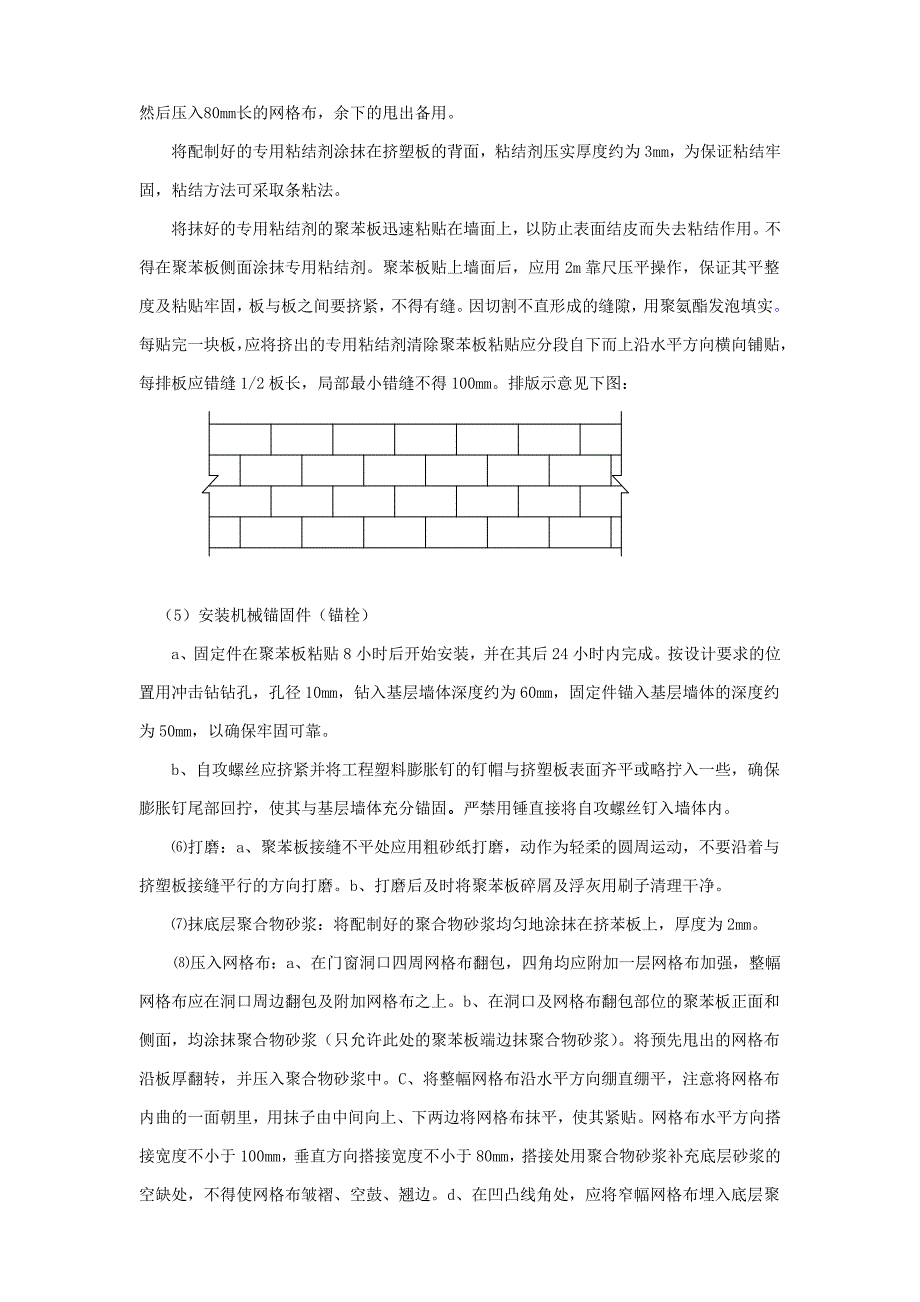

3、塑板上预粘网格布，总宽度约200mm，翻包部分宽度为80mm，具体做法如下：网格布裁剪长度为180加板厚。首先在翻包部位抹长度为80mm，厚度为2mm的专用粘结剂，然后压入80mm长的网格布，余下的甩出备用。将配制好的专用粘结剂涂抹在挤塑板的背面，粘结剂压实厚度约为3mm，为保证粘结牢固，粘结方法可采取条粘法。将抹好的专用粘结剂的聚苯板迅速粘贴在墙面上，以防止表面结皮而失去粘结作用。不得在聚苯板侧面涂抹专用粘结剂。聚苯板贴上墙面后，应用2m靠尺压平操作，保证其平整度及粘贴牢固，板与板之间要挤紧，不得有缝。因切割不直形成的缝隙，用聚氨酯发泡填实。每贴完一块板，应将挤出的专用粘结剂清除聚苯板粘贴应
4、分段自下而上沿水平方向横向铺贴，每排板应错缝1/2板长，局部最小错缝不得100mm。排版示意见下图： （5）安装机械锚固件（锚栓）a、固定件在聚苯板粘贴8小时后开始安装，并在其后24小时内完成。按设计要求的位置用冲击钻钻孔，孔径10mm，钻入基层墙体深度约为60mm，固定件锚入基层墙体的深度约为50mm，以确保牢固可靠。b、自攻螺丝应挤紧并将工程塑料膨胀钉的钉帽与挤塑板表面齐平或略拧入一些，确保膨胀钉尾部回拧，使其与基层墙体充分锚固。严禁用锤直接将自攻螺丝钉入墙体内。打磨：a、聚苯板接缝不平处应用粗砂纸打磨，动作为轻柔的圆周运动，不要沿着与挤塑板接缝平行的方向打磨。b、打磨后及时将聚苯板碎屑及
5、浮灰用刷子清理干净。抹底层聚合物砂浆：将配制好的聚合物砂浆均匀地涂抹在挤苯板上，厚度为2mm。压入网格布：a、在门窗洞口四周网格布翻包，四角均应附加一层网格布加强，整幅网格布应在洞口周边翻包及附加网格布之上。b、在洞口及网格布翻包部位的聚苯板正面和侧面，均涂抹聚合物砂浆（只允许此处的聚苯板端边抹聚合物砂浆）。将预先甩出的网格布沿板厚翻转，并压入聚合物砂浆中。C、将整幅网格布沿水平方向绷直绷平，注意将网格布内曲的一面朝里，用抹子由中间向上、下两边将网格布抹平，使其紧贴。网格布水平方向搭接宽度不小于100mm，垂直方向搭接宽度不小于80mm，搭接处用聚合物砂浆补充底层砂浆的空缺处，不得使网格布皱褶

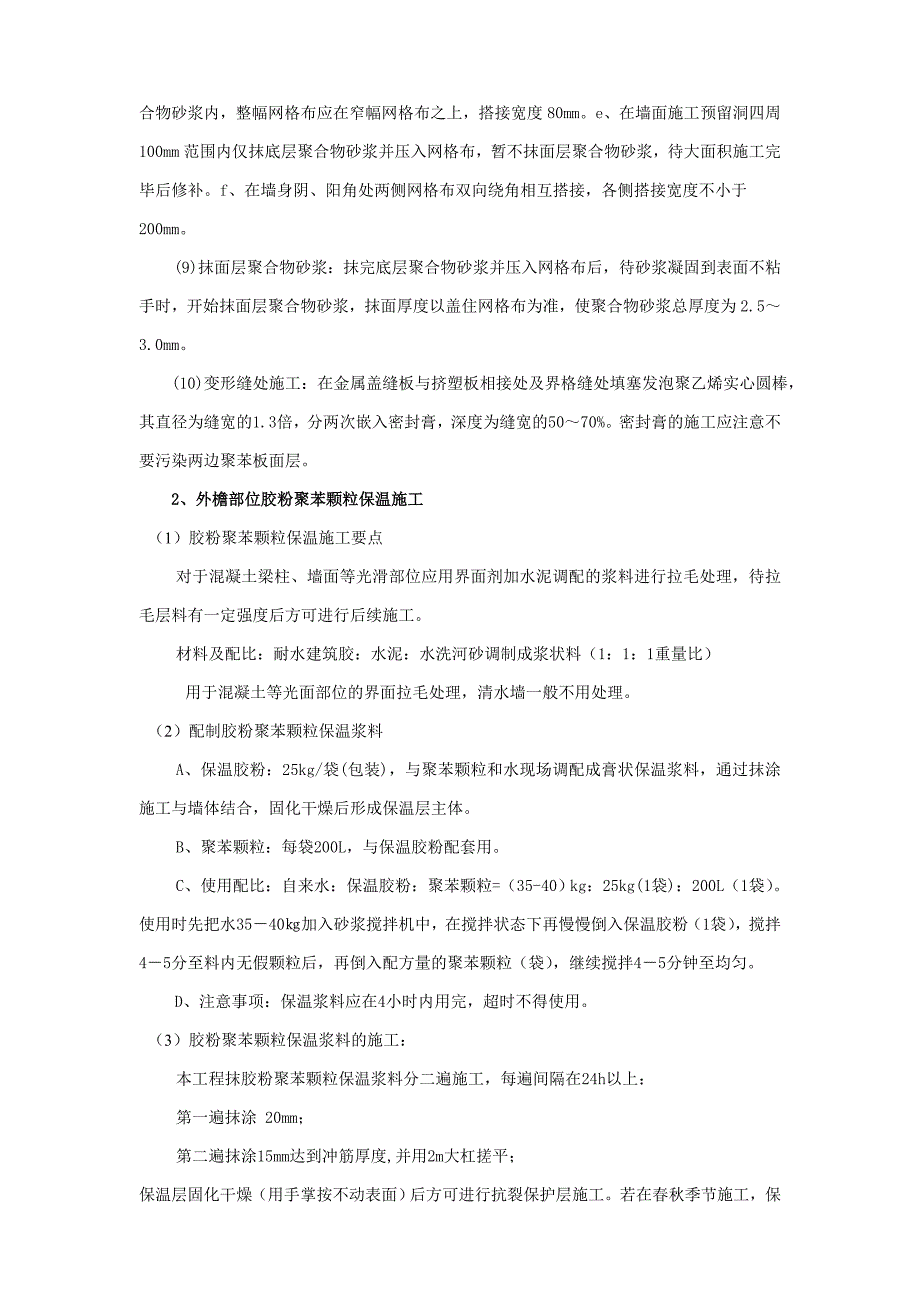

6、、空鼓、翘边。d、在凹凸线角处，应将窄幅网格布埋入底层聚合物砂浆内，整幅网格布应在窄幅网格布之上，搭接宽度80mm。e、在墙面施工预留洞四周100mm范围内仅抹底层聚合物砂浆并压入网格布，暂不抹面层聚合物砂浆，待大面积施工完毕后修补。f、在墙身阴、阳角处两侧网格布双向绕角相互搭接，各侧搭接宽度不小于200mm。(9)抹面层聚合物砂浆：抹完底层聚合物砂浆并压入网格布后，待砂浆凝固到表面不粘手时，开始抹面层聚合物砂浆，抹面厚度以盖住网格布为准，使聚合物砂浆总厚度为2.53.0mm。 (10)变形缝处施工：在金属盖缝板与挤塑板相接处及界格缝处填塞发泡聚乙烯实心圆棒，其直径为缝宽的1.3倍，分两次嵌入
7、密封膏，深度为缝宽的5070%。密封膏的施工应注意不要污染两边聚苯板面层。2、 外檐部位胶粉聚苯颗粒保温施工（1）胶粉聚苯颗粒保温施工要点对于混凝土梁柱、墙面等光滑部位应用界面剂加水泥调配的浆料进行拉毛处理，待拉毛层料有一定强度后方可进行后续施工。材料及配比：耐水建筑胶：水泥：水洗河砂调制成浆状料（1：1：1重量比）用于混凝土等光面部位的界面拉毛处理，清水墙一般不用处理。（2）配制胶粉聚苯颗粒保温浆料A、保温胶粉：25kg/袋(包装)，与聚苯颗粒和水现场调配成膏状保温浆料，通过抹涂施工与墙体结合，固化干燥后形成保温层主体。B、聚苯颗粒：每袋200L，与保温胶粉配套用。C、使用配比：自来水：保温
8、胶粉：聚苯颗粒=（35-40）kg：25kg(1袋)：200L（1袋）。使用时先把水3540加入砂浆搅拌机中，在搅拌状态下再慢慢倒入保温胶粉（1袋），搅拌45分至料内无假颗粒后，再倒入配方量的聚苯颗粒（袋），继续搅拌45分钟至均匀。 D、注意事项：保温浆料应在4小时内用完，超时不得使用。（3）胶粉聚苯颗粒保温浆料的施工：本工程抹胶粉聚苯颗粒保温浆料分二遍施工，每遍间隔在24h以上：第一遍抹涂 20mm；第二遍抹涂15mm达到冲筋厚度,并用2m大杠搓平；保温层固化干燥（用手掌按不动表面）后方可进行抗裂保护层施工。若在春秋季节施工，保温层固化干燥时间应延长2-3天。3、 细部处理1） 门窗洞口门、
9、窗洞口300mm200mm网格布进行加强，大面网格布搭接在门窗洞口周边网格布之上。门窗洞口具体做法按设计要求施工。每层设防火隔离带一道，宽度为30cm。2）阴阳角 3）窗上、下口节点做法五、 质量标准质量控制（1）外墙外保温施工前，应装好门窗框或辅框，阳台栏杆和预埋件等，并将墙上的施工孔洞堵塞密实。（2）外墙外保温工程应在基体或基层的质量检查合格后，方可施工。（3）粘结剂和抹面胶浆的配合比、原材料计量必须符合相关规范要求。（4）粘结剂和抹面胶浆的配制应使用机械搅拌，超过凝结时间的不准使用。（5）以粘结为主的每块聚苯板与墙面的总粘结面积不得小于40%。聚苯板必须与墙面粘结牢固，无松动和虚粘现象。
10、需安装锚固件的墙面，锚固件数量和锚固深度不得低于设计要求。（6）聚苯板安装应上下错缝。各聚苯板间应挤紧挤严，不得有“碰头灰”，超出2mm的缝隙应用相应宽度的聚氨酯发泡填满，不得用砂浆填塞。（7）网格布应横向铺设，压贴密实，不得有空隙、皱褶、翘曲、外露等现象，搭接宽度左右不得小于100mm，下不得小于80mm。（8）抹面胶浆总厚度宜为36mm。质量检验主控项目：（1） 基层墙体的质量检验：基层墙面应达到建筑工程施工质量检验评定标准（GBJ50300-2001）对墙面的标准，修整墙面的水泥砂浆找平层与墙面必须粘结牢固，无空鼓、裂缝等缺陷。 （2） 所用材料品种、质量、性能应符合设计要求和本方案规定
11、要求，聚苯板进场前必须预喷防火界面剂。 检验方法：检查其出厂合格证和产品复检报告。（3）保温层与墙体以及各构造层之间必须粘结牢固，无松动和虚粘现象。 检查数量：按楼层每20m长抽查一处，每处3延米，但不少于三处。 检查方法：在粘贴发泡聚苯板48h后观察，用手推拉检查。必要时可揭开发泡聚苯板，如破坏在聚苯板上则表示粘结良好，破坏在其它部位则不合格。 （4）抹面砂浆与聚苯板粘贴牢固，无脱层、空鼓、裂缝，面层无粉化、起皮、爆灰。 检查数量：按楼层每20m长抽查一处，每处3延米，但不少于三处。 检查方法：用橡胶小锤轻击和观察检查。质量检验一般项目：（1）保证粘结面积不小于板面积的40%。 检查数量：按
12、楼层每20m抽查一处，最低不少于三处，每处不少于两块。 检查方法：在胶粘剂凝结前用尺量取其平均值。 （2）专用锚栓全部进入结构墙体，螺丝进入胀塞不少于30mm。 检查数量：按楼层每20m长抽查一处，但最低不少于三处，每处不少于两块。检查方法：退出木螺丝，观察检查。（3）聚苯板碰头缝不抹胶粘剂。检查数量：按楼层每20m长抽查一处，每处3延米，但不少于三处。检查方法：观察检查。（4）网格布应横向铺设，压贴密实，无空鼓、皱褶、翘曲、外露现象，搭接宽度横向不得小于100mm、竖向不得小于80mm。检查数量：按楼层每20m长抽查一处，每处3延米，但不少于三处。 检查方法：尺量检查。 （5）抹面砂浆保护层
13、总厚度3-6mm，首层总厚度5-7mm。检查数量：按楼层每20m长抽查一处，每处3延米，但不少于三处。检查方法：在抹面砂浆凝结前用尺量检查。 允许偏差项目：（1）聚苯板安装的允许偏差应符合表4.1的规定表4.1聚苯板安装的允许偏差及检验方法项次项目允许偏差（mm）检查方法1表面平整3用2m靠尺及塞尺检查2垂直度每层3用2m托线板检查全高H/1000且不大于20用经纬仪或吊线检查3阴阳角垂直3用2m托线板检查4阴阳角方正3用200mm方尺和塞尺检查5接缝高差1用靠尺和塞尺检查（2）保温体系的允许偏差应符合表4.2的规定表4.2 保温体系的允许偏差及检验方法项次项目允许偏差检查方法1立面垂直4用2
14、m托线板检查2表面平整3用2m靠尺及塞尺检查3阴阳角垂直3用2m托线板检查4阴阳角方正3用20cm方尺和塞尺检查5装饰条（缝）平直3用2m靠尺及塞尺检查6立面总高度垂直度H/1000且不大于20用经纬仪、吊线检查检查六、成品保护1）施工中各专业工种应紧密配合，合理安排工序，严禁颠倒工序作业。2)对抹完聚合物水泥砂浆的保温墙体，不得随意开凿孔洞，如确实需要，应在聚合物水泥砂浆达到设计强度后方可进行，安装物件后其周围应恢复原状。3)禁止重物撞击墙面 4）其它工种作业时应不得污染或损坏墙面，严禁踩踏窗口。并且在运输材料时严谨破坏成平及半成品工程。七、安全、环境保证措施1、现场建筑材料及周转材料必须按
15、施工总进度计划准备，按 计划分类分批进场，堆放整齐，做到随做随清，不用的材料及时退场，不占用主要交通道路，严禁乱堆乱放保护好施工现场的环境；2、高处作业时，必须栓挂好安全带，施工地点如无法栓挂安全带时，应设置临时拉绳（供栓挂安全带用）或设置防护栏杆，否则禁止施工；3、五级以上大风、大暴雨、大雪、浓雾天，应停止高处作业；夜间进行高处作业时，必须有足够的照明；4、高处作业人员严禁搭爬各种脚手架、结构框架等或乘坐非载人的垂直运输设备；严禁在未设防的外墙和外壁板及未安装牢固的模板、设备、管道、构件上通行； 5、聚苯板进入现场后，远离可燃物及火源水平存放并进行苫盖；施工现场应按规定配备消防灭火设备并加强维护、保证完好；存放现场严禁吸烟和动用明火，并有标识；存放现场及加工制作场地不得堆放易燃等危险物品；要注意合理安排施工
