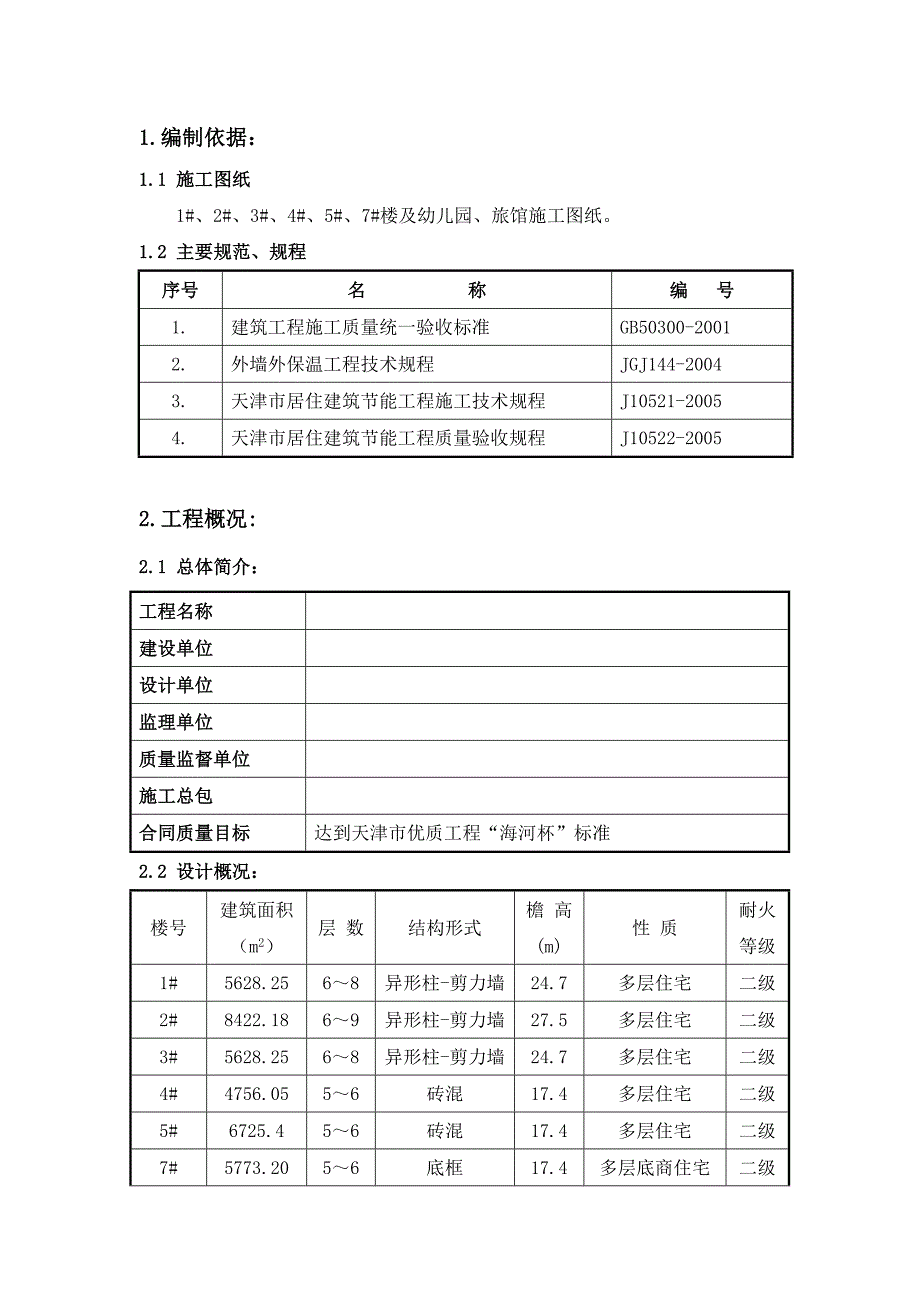

1、1.编制依据：1.1 施工图纸1#、2#、3#、4#、5#、7#楼及幼儿园、旅馆施工图纸。1.2 主要规范、规程序号名 称编 号1.建筑工程施工质量统一验收标准GB50300-20012.外墙外保温工程技术规程JGJ144-20043.天津市居住建筑节能工程施工技术规程J10521-20054.天津市居住建筑节能工程质量验收规程J10522-20052.工程概况:2.1 总体简介：工程名称建设单位设计单位监理单位质量监督单位施工总包合同质量目标达到天津市优质工程“海河杯”标准2.2 设计概况：楼号建筑面积（m2）层 数结构形式檐 高(m)性 质耐火等级1#5628.2568异形柱-剪力墙24.

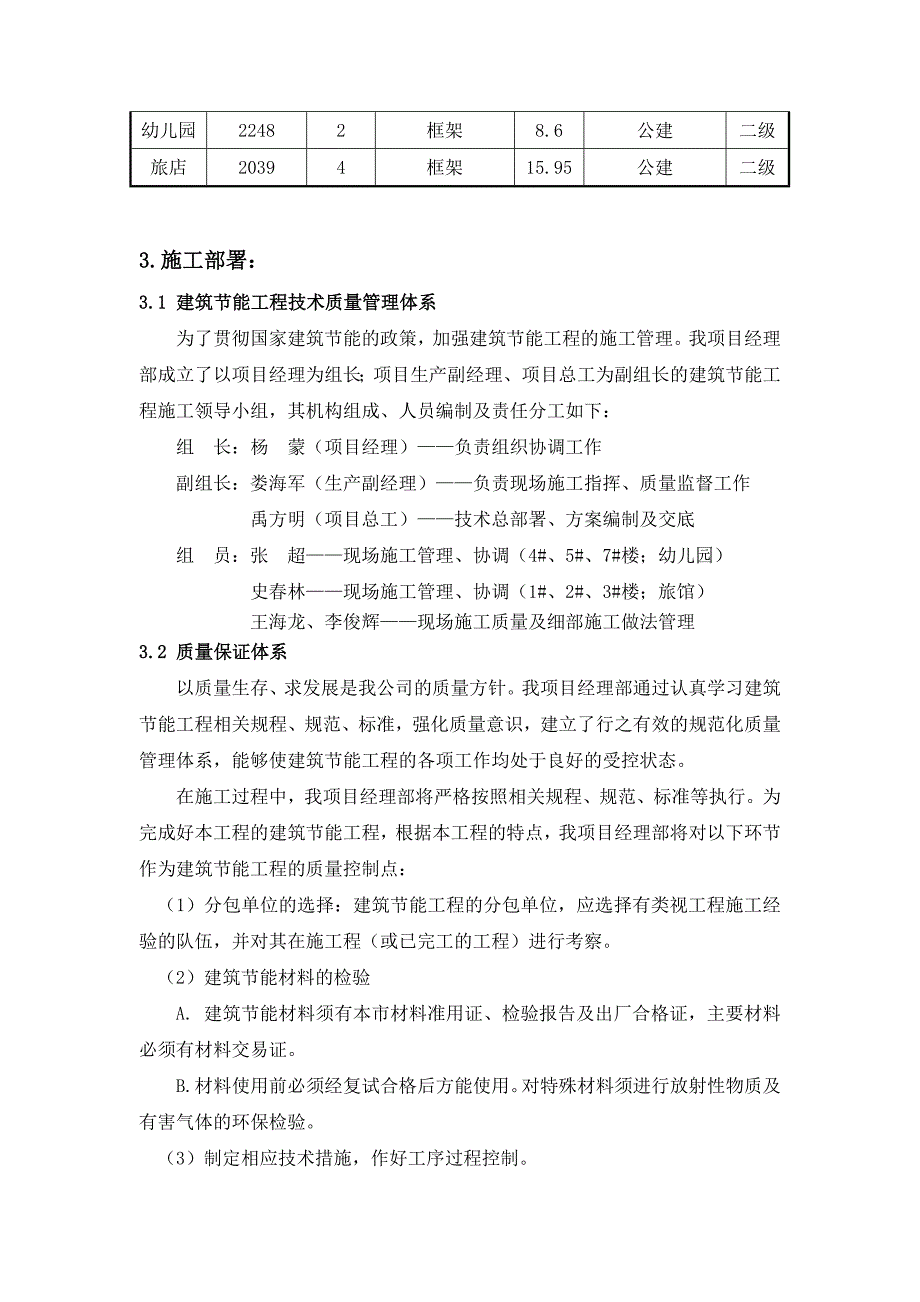

2、7多层住宅二级 2#8422.1869异形柱-剪力墙27.5多层住宅二级3#5628.2568异形柱-剪力墙24.7多层住宅二级4#4756.0556砖混17.4多层住宅二级5#6725.456砖混17.4多层住宅二级7#5773.2056底框17.4多层底商住宅二级幼儿园22482框架8.6公建二级旅店20394框架15.95公建二级3.施工部署：3.1 建筑节能工程技术质量管理体系为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目经理为组长；项目生产副经理、项目总工为副组长的建筑节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：杨 蒙（项目经理
3、）负责组织协调工作副组长：娄海军（生产副经理）负责现场施工指挥、质量监督工作禹方明（项目总工）技术总部署、方案编制及交底组 员：张 超现场施工管理、协调（4#、5#、7#楼；幼儿园）史春林现场施工管理、协调（1#、2#、3#楼；旅馆）王海龙、李俊辉现场施工质量及细部施工做法管理3.2 质量保证体系以质量生存、求发展是我公司的质量方针。我项目经理部通过认真学习建筑节能工程相关规程、规范、标准，强化质量意识，建立了行之有效的规范化质量管理体系，能够使建筑节能工程的各项工作均处于良好的受控状态。在施工过程中，我项目经理部将严格按照相关规程、规范、标准等执行。为完成好本工程的建筑节能工程，根据本工程的
4、特点，我项目经理部将对以下环节作为建筑节能工程的质量控制点：（1）分包单位的选择：建筑节能工程的分包单位，应选择有类视工程施工经验的队伍，并对其在施工程（或已完工的工程）进行考察。（2）建筑节能材料的检验A. 建筑节能材料须有本市材料准用证、检验报告及出厂合格证，主要材料必须有材料交易证。B.材料使用前必须经复试合格后方能使用。对特殊材料须进行放射性物质及有害气体的环保检验。（3）制定相应技术措施，作好工序过程控制。A.施工前应做好图纸审查工作，将技术关口前移。施工前认真编好作业指导书,做好技术交底。B.施工过程中严格执行三检制和样板引路制度,做好预测预控及全方位的过程控制。C.做好技术复测及
5、资料整理工作,主要材料及施工过程操作要留有痕迹,具有可追溯性。D.对关键部位及特殊工序要责任到人，从“人、机、料、法、环”五个方面进行控制。E.做好各专业接口及预留预埋的专业检查。3.3 本工程采用的建筑节能措施主要有：外墙采用240厚烧结页岩砖墙外贴50厚挤塑型聚苯板（XPS）保温层；屋面采用60厚挤塑型聚苯板（XPS）保温层；外檐门窗采用中空玻璃、塑钢型材；楼梯间隔墙采用30厚复合硅酸盐内保温砂浆；入户门采用成品保温、隔音、防盗门；4.施工计划 4.1劳动力计划本工程的建筑节能工程。其中，外墙挤塑型聚苯板（XPS）保温、屋面挤塑型聚苯板（XPS）保温、楼梯间复合硅酸盐内保温砂浆各组织两个施
6、工队伍分别进行1#、2#、3#楼及旅馆和4#、5#、7#楼及幼儿园的施工，外檐塑钢门窗组织一个施工队伍进行施工。分项工程名称1#、2#、3#楼及旅馆施工人数（人）4#、5#、7#楼及幼儿园施工人数（人）外墙挤塑型聚苯板（XPS）保温4030屋面挤塑型聚苯板（XPS）保温1612楼梯间2016外檐塑钢门窗404.2材料计划材料名称单位工程50厚挤塑型聚苯板（XPS）60厚挤塑型聚苯板（XPS）复合硅酸盐保温砂浆塑钢门窗1#楼4185.59m2768.32m21096.07m21445.92m22#楼6821.61m2961.56m21375.52m21890.78m23#楼4185.59m276
7、8.32m21096.07m21445.92m24#楼3776.07m2772.61m2716.96m21196.50m25#楼4715.42m21242.22m2896.20m21495.60m27#楼3908.75m21067.94m2764.37m21007.40m2幼儿园1761.86m21323.52m2185.82m2506.61m2旅馆1084.45m2599.31m2230.88m2272.07m24.3进度计划详见附表。5.主要施工方法5.1挤塑聚苯乙烯泡沫板外保温墙面5.1.1 工程概况:本工程外墙采用挤塑聚苯乙烯泡沫板为主要保温隔热材料，以粘、钉结合方式与墙身固定，抗裂砂
8、浆复合耐碱玻纤网格布为保护增强层，涂料饰面的外墙保温系统。5.1.2 材料组成（1）挤塑聚苯乙烯泡沫板规格为1200mm600mm50mm，平头式，阻燃型，表观密度2532kg/m3，尺寸收缩率小于1.5%，吸水率小于1.5%。（2）专用聚合物粘结、面层砂浆厂家已配制好，现场施工时加水用手持式电动搅拌机搅拌，重量比为水:聚合物砂浆等于1:5，可操作时间不小于2h。（3）固定件采用自攻螺栓配合工程塑料膨胀钉固定挤塑聚苯乙烯泡沫板，要求单个固定件的抗拉承载力标准值不小于0.6kN。（4）耐碱玻纤网格布用于增强保护层抗裂及整体性；孔径4mm4mm，宽度1000mm，每卷长度100m。（5）聚乙烯泡沫
9、塑料棒用于填塞膨胀缝，作为密封膏的隔离背衬材料，其直径按照缝宽的1.4 倍选用。5.1.3 施工要求及条件（1）经业主、监理、施工单位、外保温施工单位联合验收的外墙体（可分段进行）垂直、平整度满足规范要求，门窗框安装到位，阳台栏板、挑檐等突出墙面部位尺寸合格，办理交接单后即可进行施工。（2）雨天施工时，须采取有效防雨措施，防止雨水冲刷刚施工完但粘结砂浆或面层聚合物砂浆尚未初凝的墙面。（3） 施工现场环境温度及找平层表面温度在施工中及施工后24h内均不得低于5，风力不大于5 级。5.1.4 施工工具电热丝切割器或壁纸刀（裁挤塑板及网格布用）、电锤（拧胀钉螺钉及打膨胀锚固件孔用）、根部带切割刀片的
10、冲击钻钻头（为放固定件打眼用，切割刀片的大小、切入深度与膨胀钉头一致）、手持式电动搅拌器（搅拌砂浆用）、木锉或粗砂纸（打磨用）、其他抹灰专用工具。5.1.5 工艺流程基层清理刷专用界面剂配专用聚合物粘结砂浆抹底层聚合物砂浆预粘板边翻包网格布粘贴挤塑板钻孔安装固定件挤塑板打磨、找平、清洁中间验收拌制面层聚合物砂浆刷一遍专用界面剂抹底层聚合物砂浆粘贴网格布抹面层聚合物抗裂砂浆分格缝内填塞内衬、封密封胶验收（1）基层清理 清理混凝土墙面上残留的浮灰、脱模剂油污等杂物。 剔除剪力墙接槎处劈裂的混凝土块、夹杂物等，并重新进行修补；窗台挑檐按照2%用水泥砂浆找坡，外墙各种洞口填塞密实。 要求粘贴挤塑板表面
11、平整度偏差不超过4mm，超差时对突出墙面处进行打磨，对凹进部位进行找补（需找补厚度超过6mm 时用12.5水泥砂浆抹灰，需找补厚度小于6mm 时由保温施工单位用聚合物粘结砂浆实施找补）；以确保整个墙面的平整度在4mm内，阴阳角方正、上下通顺。（2） 配制砂浆 施工使用的砂浆分为专用粘结砂浆及面层聚合物抗裂砂浆。 施工时用手持式电动搅拌机搅拌，拌制的粘结砂浆重量比为水:砂浆=1:5，边加水边搅拌；搅拌时间不少于5min，搅拌必须充分、均匀，稠度适中，并有一定黏度。 砂浆调制完毕后，须静置5min，使用前再次进行搅拌，拌制好的砂浆应在1h内用完。（3） 刷专用界面剂一道为增强挤塑板与粘结砂浆的结合
12、力，在粘贴挤塑板前，在挤塑板粘贴面薄薄涂刷一道专用界面剂；待界面剂晾干后方可涂抹聚合物粘结砂浆进行墙面粘贴施工。（4） 预粘板端翻包网格布在挑檐、阳台、伸缩缝等位置预先粘贴板边翻包网格布，将不小于220mm 宽的网格布中的80mm宽用专用粘结砂浆牢固粘贴在基面上（粘结砂浆厚度不得超过2mm），后期粘贴挤塑板时再将剩余网格布翻包过来。（5） 粘贴挤塑板 施工前，根据整个外墙立面的设计尺寸编制挤塑板的排板图，以达到节约材料、加快施工速度的目的。挤塑板以长向水平铺贴，保证连续结合，上下两排板须竖向错缝1/2板长，局部最小错缝不得小于200mm。 施工单位指定某一基面处理完成的楼层作为样板层交与外保温
13、单位进行样板层施工。挤塑板的粘贴应从细部节点（如阳台、挑檐）及阴、阳角部位开始向中间进行。施工时要求在建筑物外墙所有阴阳角部位沿全高挂通线控制其顺直度（注：保温施工时控制阴阳角的顺直度而非垂直度），并要求事先用墨斗弹好底边水平线及100mm控制线，以确保水平铺贴，在区段内的铺贴由下向上进行。 粘贴挤塑板时，板缝应挤紧，相邻板应齐平，施工时控制板间缝隙不得大于2mm，板间高差不得大于1.5mm。当板间缝隙大于2mm时，须用挤塑板条将缝塞满，板条不得用砂浆或胶结剂粘结；板间平整度高差大于1.5mm的部位应在施工面层前用木锉、粗砂纸或砂轮打磨平整。 按照事先排好的尺寸（见下图）切割挤塑板（用电热丝切
14、割器），从拐角处垂直错缝连接，要求拐角处沿建筑物全高顺直、完整。外墙挤塑板排列示意图 用抹子在每块挤塑板周边涂50mm宽专用聚合物粘结砂浆，要求从边缘向中间逐渐加厚，最厚处达10mm。然后再在挤塑板上抹3个厚10mm100、6个厚10mm80的圆形聚合物粘结砂浆灰饼，如下图所示。挤塑板条点粘接法 用条点法涂好聚合物砂浆的挤塑板必须立即粘贴在墙面上，速度要快，以防止粘结砂浆表面结皮而失去粘结作用。当采用如图所示条点发涂抹聚合物粘结砂浆时，粘贴时不允许采用使板左右、上下错动的方式调整预粘贴板与已贴板间的平整度，而应采用橡胶锤敲击调整；目的是防止由于挤塑板左右错动而导致聚合物粘结砂浆溢进板与板间的缝隙内。 挤塑板按照上述要求贴墙后，用2m靠尺反复压平，保证其平整度及粘结牢固，板与板间要挤紧，不得有缝，板缝间不得有粘结砂浆，否则该部位则形成冷桥。每贴完一块，要及时清除板四周挤出的聚合物砂浆；若因挤塑板切割不直形成缝隙，要用木锉锉直后再张贴。 挤塑板与基层粘结砂浆在铺贴压实后，砂浆的覆盖面积约占板面的30%50%，以保证挤塑板与墙体粘结牢固。 网格布翻包：从拐角处开始粘贴大块挤塑板后，遇到阳台、窗洞口、挑檐等部位需进行耐碱
