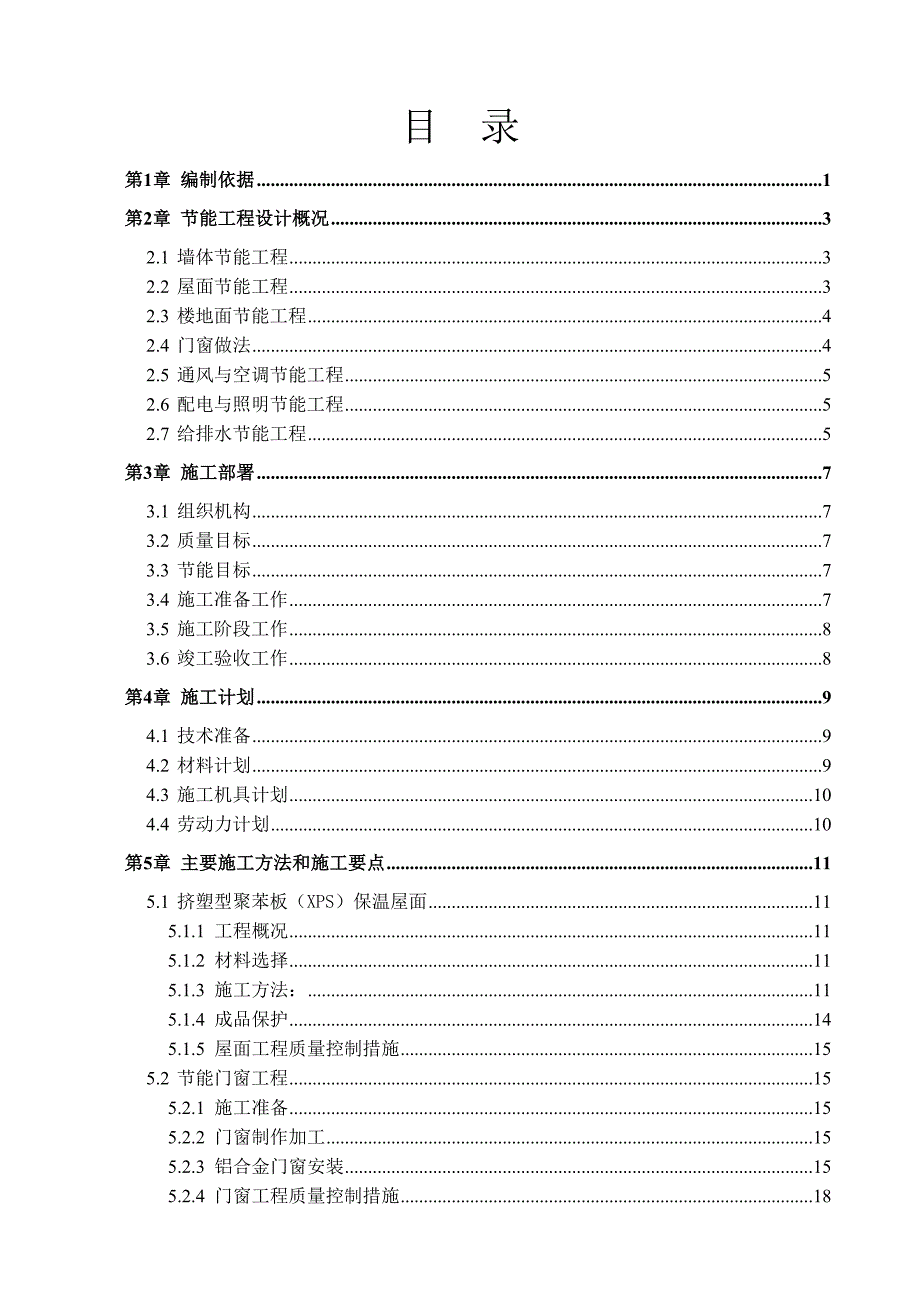

1、目 录第1章 编制依据1第2章 节能工程设计概况32.1 墙体节能工程32.2 屋面节能工程32.3 楼地面节能工程42.4 门窗做法42.5 通风与空调节能工程52.6 配电与照明节能工程52.7 给排水节能工程5第3章 施工部署73.1 组织机构73.2 质量目标73.3 节能目标73.4 施工准备工作73.5 施工阶段工作83.6 竣工验收工作8第4章 施工计划94.1 技术准备94.2 材料计划94.3 施工机具计划104.4 劳动力计划10第5章 主要施工方法和施工要点115.1 挤塑型聚苯板（XPS）保温屋面115.1.1 工程概况115.1.2 材料选择115.1.3 施工方法：

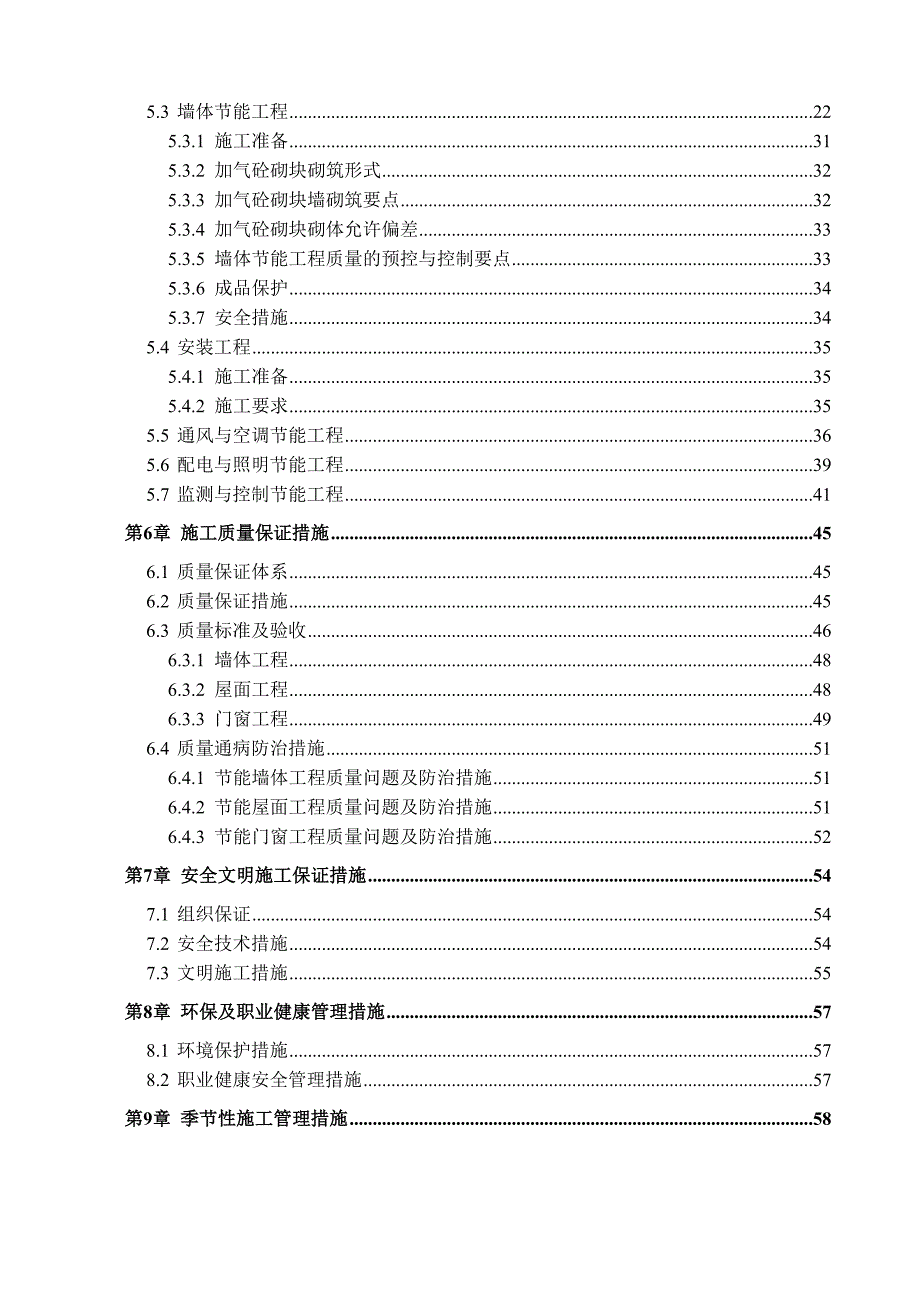

2、115.1.4 成品保护145.1.5 屋面工程质量控制措施155.2 节能门窗工程155.2.1 施工准备155.2.2 门窗制作加工155.2.3 铝合金门窗安装155.2.4 门窗工程质量控制措施185.3 墙体节能工程225.3.1 施工准备315.3.2 加气砼砌块砌筑形式325.3.3 加气砼砌块墙砌筑要点325.3.4 加气砼砌块砌体允许偏差335.3.5 墙体节能工程质量的预控与控制要点335.3.6 成品保护345.3.7 安全措施345.4 安装工程355.4.1 施工准备355.4.2 施工要求355.5 通风与空调节能工程365.6 配电与照明节能工程395.7 监测与

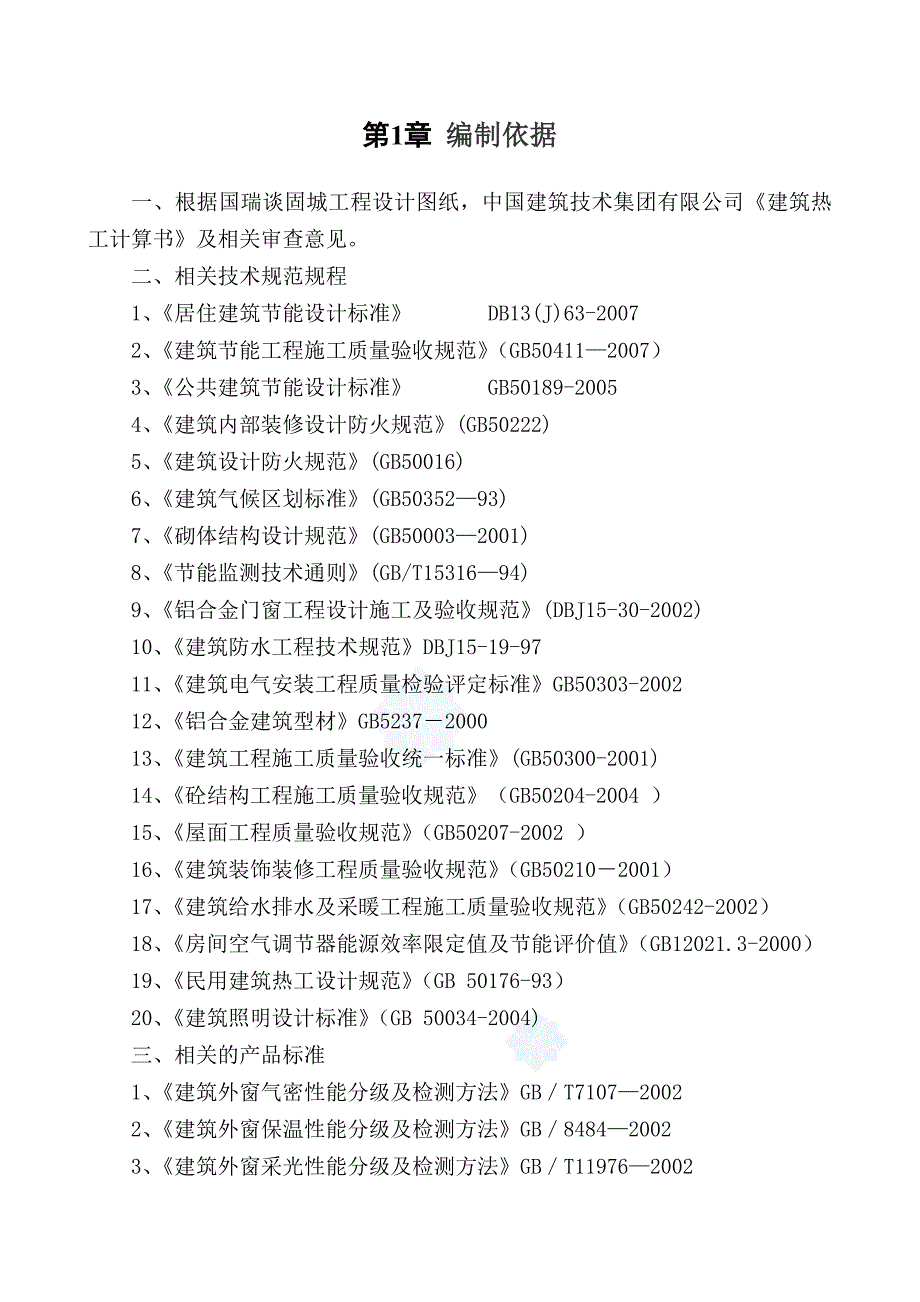

3、控制节能工程41第6章 施工质量保证措施456.1 质量保证体系456.2 质量保证措施456.3 质量标准及验收466.3.1 墙体工程486.3.2 屋面工程486.3.3 门窗工程496.4 质量通病防治措施516.4.1 节能墙体工程质量问题及防治措施516.4.2 节能屋面工程质量问题及防治措施516.4.3 节能门窗工程质量问题及防治措施52第7章 安全文明施工保证措施547.1 组织保证547.2 安全技术措施547.3 文明施工措施55第8章 环保及职业健康管理措施578.1 环境保护措施578.2 职业健康安全管理措施57第9章 季节性施工管理措施58第1章 编制依据一、根据
4、国瑞谈固城工程设计图纸，中国建筑技术集团有限公司建筑热工计算书及相关审查意见。二、相关技术规范规程 1、居住建筑节能设计标准 DB13(J)63-20072、建筑节能工程施工质量验收规范（GB504112007）3、公共建筑节能设计标准 GB50189-20054、建筑内部装修设计防火规范(GB50222)5、建筑设计防火规范(GB50016)6、建筑气候区划标准(GB5035293)7、砌体结构设计规范(GB500032001)8、节能监测技术通则(GB/T1531694)9、铝合金门窗工程设计施工及验收规范(DBJ15-30-2002)10、建筑防水工程技术规范DBJ15-19-9711、
5、建筑电气安装工程质量检验评定标准GB50303-200212、铝合金建筑型材GB5237200013、建筑工程施工质量验收统一标准(GB50300-2001)14、砼结构工程施工质量验收规范（GB50204-2004 ）15、屋面工程质量验收规范（GB50207-2002 ）16、建筑装饰装修工程质量验收规范（GB502102001）17、建筑给水排水及采暖工程施工质量验收规范（GB50242-2002）18、房间空气调节器能源效率限定值及节能评价值（GB12021.3-2000）19、民用建筑热工设计规范（GB 50176-93）20、建筑照明设计标准（GB 50034-2004)三、相关的
6、产品标准1、建筑外窗气密性能分级及检测方法GBT710720022、建筑外窗保温性能分级及检测方法GB848420023、建筑外窗采光性能分级及检测方法GBT1197620024、建筑外门空气渗透能和雨水渗透性能检测方法GBT1368620025、建筑外门保温性能分级及检测方法GBT1672919976、PVC塑料窗建筑物理性能分级GBT11793.1897、铝合金门GBT847820038、铝合金窗GBT847920039、中空玻璃GBT11944200210、延时节能照明开关通用技术条件JGT7199911、建筑外窗气密性能分级及检测方法GBT71072002上述未列入但与本招标工程施工及
7、验收有关的其它规范及标准。为了建筑节能工程的全面实施，依据设计施工图纸，技术文件，按现形施工验收规范、技术操作规程、国家现行质量验评标准、国家法令法规、政府有关文件精神，结合本工程质量标准、采用检查、实测实量手段，加强关键工序、关键部位进行重点质量控制，特编制本建筑节能工程专项施工方案。第2章 节能工程设计概况国瑞谈固城工程的建设单位是国瑞房地产开发有限公司；设计单位中国建筑技术集团有限公司；监理单位 ；设计院对建筑节能有专篇说明；国瑞谈固城工程的方案设计经过招标，并获得专家评审通过，每栋建筑的朝向和高度已经确定；国瑞谈固城工程的建筑节能设计部分已经报审，且节能设计审查合格；施工过程中德工艺和
8、原材料、设备严格按相关施工和验收规范施工，必须满足建筑节能的设计要求。2.1 墙体节能工程本工程所有单体的外墙为200mm厚钢筋砼墙，0.000以上外墙均采用05J3-1C型90厚单面钢丝网架夹心聚苯板现浇混凝土外墙外保温，东西侧山墙130厚，框架部分采用05J3-1D型-80厚机械固定钢丝网架聚苯板（非穿透型）外保温，导热系数0.041w/m .k，容重1822kg/m3。北向局部凹槽处粘贴50厚挤塑聚苯板外保温，导热系数0.030w/m .k，容重25kg/m3，贴面砖石材处加用膨胀螺栓锚固钢丝网。聚苯板、挤塑聚苯板为阻燃型，燃烧性能达到B1级，材料其他性能要求满足外墙外保温工程技术规程规
9、定。2.2 屋面节能工程屋面采用80厚聚苯板保温，容重30kg/m，导热系数0.041w/m.k，压缩强度150kPa，吸水率1.5%。1.保护层：C20细石砼，内配4150150钢筋网片（厚度40），每6米设缝，密封胶嵌缝2.隔离层：干铺无纺聚酯纤维布一层3.保温层：80厚膨胀聚苯乙烯泡沫板3.防水层：刷基层处理剂一道,23mmSBS防水卷材4.找平层：1:3水泥砂浆（内掺聚丙烯纤维0.750.90kg/m,厚度20）5.找坡层：1:8水泥膨胀珍珠岩找2%坡（最薄处厚20）6.结构层：钢筋混凝土屋面板2.3 楼地面节能工程A.低辐射采暖楼面1.30厚用户预留装修面层2.50厚C15豆石砼填充
10、热水管道间3.20厚符合铝箔聚苯乙烯保温板4.10厚无机铝盐防水砂浆5.素水泥浆一道（内掺建筑胶）6.钢筋砼楼板B.陶瓷地砖楼面1.10厚C20细地砖2.25厚1：3干硬性水泥砂浆粘结层。3.素水泥浆结合层一道（内掺建筑胶）。4.75厚水泥膨胀珍珠岩5.钢筋砼楼板。C.喷超细无机纤维保温顶棚1.喷胶2.喷涂50厚超细无机纤维保温涂层（超细无机纤维保温涂层：干密度38Kg/m3，粘接强度1.7KPa，导热系数0.035W/m.k）3.喷涂界面剂4.钢筋砼板2.4 门窗做法门窗采光面积满足卧室、书房、客厅、厨房窗地比1/7,楼梯间窗地比1/20通风面积满足卧室、书房、客厅、明卫生间的通风开口面积该
11、房间地板面积的1/20，厨房的通风开口面积该房间地板面积的1/10，且0.60m 。铝合金外门窗选用静电喷涂断热型材，外窗玻璃选用6+12A+6中空玻璃。外门窗抗风压性能不低于5级，1.0m3/m.h性能不低于6级，1.0m3/m.hq1.5m3/m.h；水密性能不低于3级，250Pa；保温性能K2.8W/m2.k；隔声性能不低于3级，30db。铝合金玻璃幕墙玻璃选用6+12A+6Lowe中空玻璃,气密性能不低于级，保温性能K2.5W/m2.k。住宅户门均为钢制四防门，单朝向住宅户门带可开启的通风孔，传热系数K2.00W/m K，隔声不小于25dB，开向前室的户门防火达到乙级标准。2.5 通风
12、与空调节能工程1.设分宅（户）温度控制及分户冷量计量设施：采用南北对流自然通风及预留分体空调外置板；2.室外机位置有利于空调设备夏季排热，且便于清洗和维护；3.采用通风降温措施改善室内热环境；4.通风系统采用自然通风和机械通风；5.厨房、卫生间设机械排风。2.6 配电与照明节能工程1.低损耗、低噪音干式变压器： GCB11-R系列卷铁芯变压器音,5%204.KV/04.KV/0.23KV型；2.采用T5节能灯。3.发光效率不低于60流明/W。4.显色指数（Ra）不小于80。5.带电子镇流器。6.节能电芯镇流器。7.声控式开关。8.红外感应式开关。9.触摸式开关。2.7 给排水节能工程1.采用两
13、档6L式水箱坐便器。2.自闭式冲洗阀蹲便器或液压脚踏阀蹲便器。3.水龙头采用陶瓷芯水龙头。4.采用无气压节能水箱及变频供水。5.用水单位和居民生活用水应当安装符合标准的用水计量器具。6.热水器尽量采用太阳能热水器。7.消防水池、箱设水箱自洁消毒器，定期对水池除藻消毒，避免整池造成浪费。8.选用内壁光滑，接头密封性能好的管材，降低能耗及节水。9.采用人工湿地处理生活污水，处理后中水作为绿化、道路浇洒用水。10.给水管材选用优质抗菌铜管。第3章 施工部署3.1 组织机构为了贯彻国家建筑节能的政策，加强建筑节能工程的施工管理。我项目经理部成立了以项目长为组长；项目施工长、项目技术负责人为副组长的建筑
14、节能工程施工领导小组，其机构组成、人员编制及责任分工如下：组 长：项目长负责组织协调工作副组长：施工长负责现场施工指挥、质量监督工作技术负责人技术总部署、方案编制及交底组 员：技术员现场施工管理、协调质检员现场施工管理、协调施工员现场施工质量及细部施工做法管理3.2 质量目标分项工程格率100；子分部工程合格率100%；建筑节能分部工程质量达到合格标准。3.3 节能目标严格执行建筑节能工程施工质量验收规范(GB50411-2007)的规定，确保本工程达到设计及规范要求的节能标准。3.4 施工准备工作1.应当对从事建筑节能工程施工的相关从业人员进行建筑节能标准与技术等专业知识的培训。施工管理人员应当参加建筑节能执业继续教育。施工现场，应备有国家和本市有关建筑节能法规文件与本工程相关的建筑节能强制性标准。2.建筑节能工程施工前，项目总工应组织施工人员熟悉设计文件，参加施工图会审和设计交底。3.施工图会审，应审查建筑节能设计图纸是否经过施工图设计审查单位审查合格。未经审查或审查不符合强制性建筑节能标准的施工图不得使用。4.建筑节能设计交底。项目施工人员应参加
