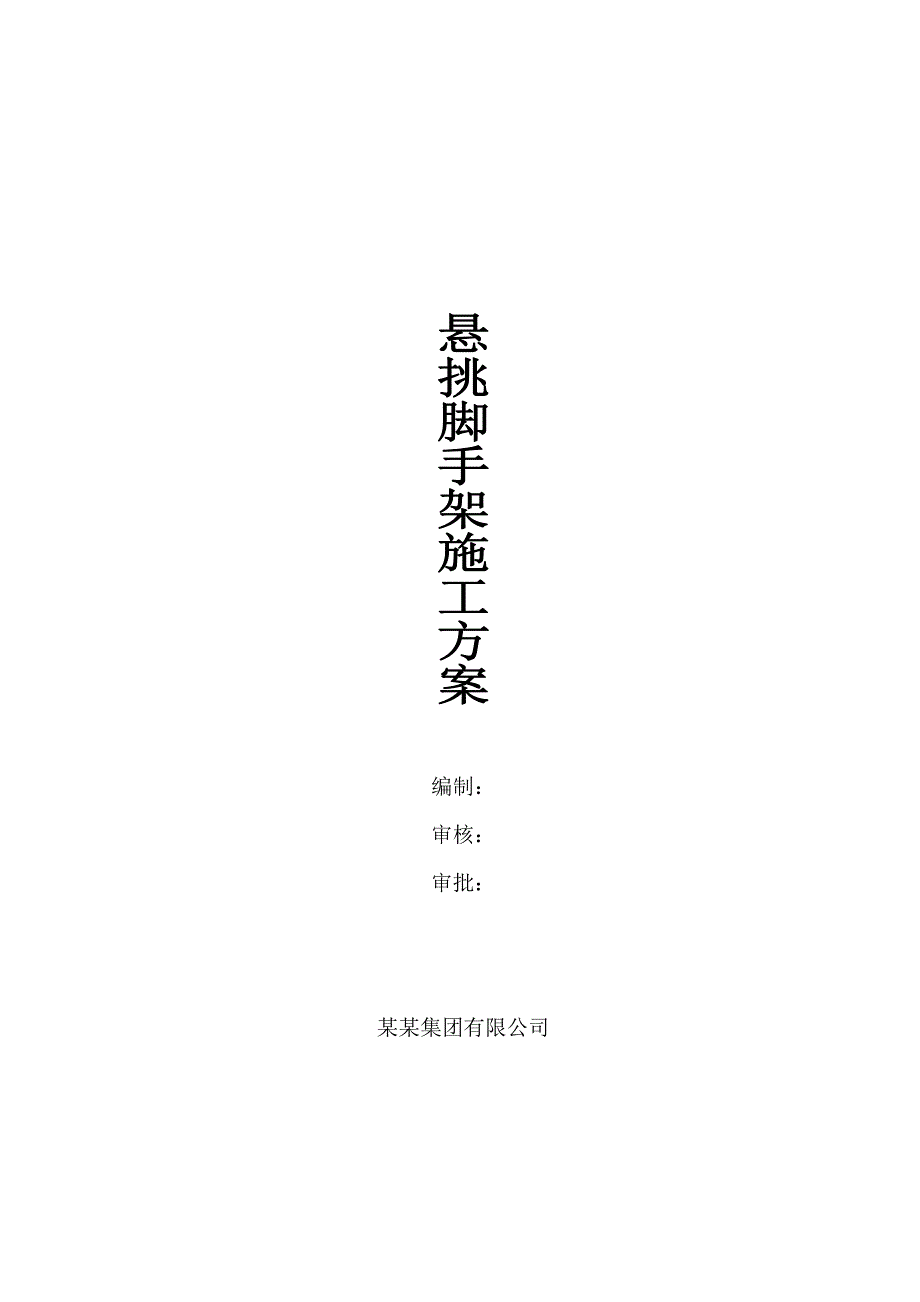

1、 编制：审核：审批：某某集团有限公司目 录一、编制依据3二、工程概况3三、施工部署4四、脚手架构造要求6五、安全防护措施12六、脚手架搭设及拆除施工工艺14七、配件检查与验收20八、脚手架检查与验收22九、安全文明施工保证措施24十、卸料平台设计28十一、现场应急组织措施30十二、悬挑脚手架计算书33十三、卸料平台计算书42十四、悬挑脚手架平面布置图49一、 编制依据1、建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-20012、建筑施工高处作业安全技术规范 JGJ 80-91 3、建筑施工安全检查标准 JGJ 59-994、钢结构设计规范 GB50017-20035、建筑结构荷载规范

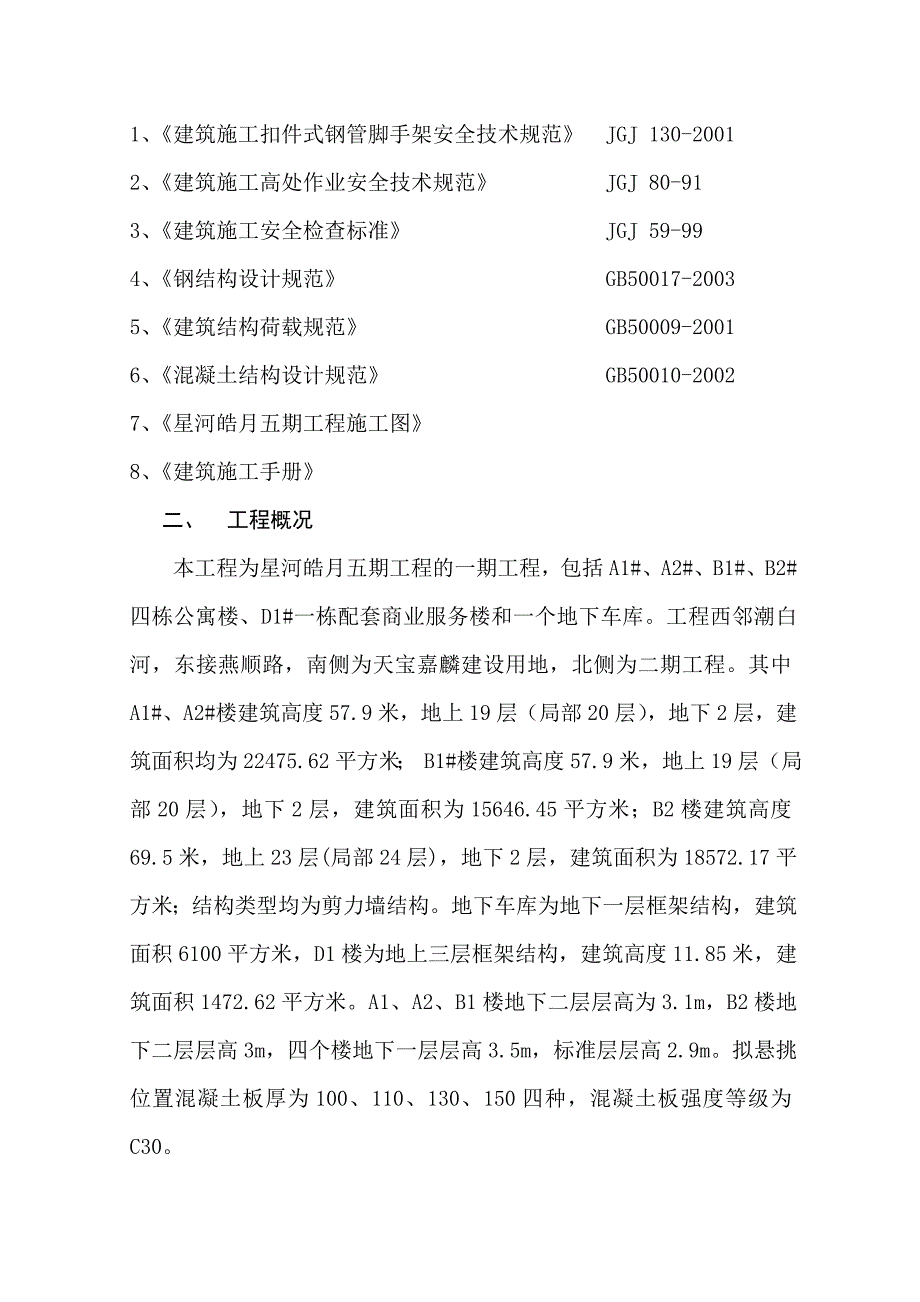

2、GB50009-20016、混凝土结构设计规范 GB50010-20027、星河皓月五期工程施工图8、建筑施工手册二、 工程概况本工程为星河皓月五期工程的一期工程，包括A1#、A2#、B1#、B2#四栋公寓楼、D1#一栋配套商业服务楼和一个地下车库。工程西邻潮白河，东接燕顺路，南侧为天宝嘉麟建设用地，北侧为二期工程。其中A1#、A2#楼建筑高度57.9米，地上19层（局部20层），地下2层，建筑面积均为22475.62平方米； B1#楼建筑高度57.9米，地上19层（局部20层），地下2层，建筑面积为15646.45平方米；B2楼建筑高度69.5米，地上23层(局部24层)，地下2层，建筑面积
3、为18572.17平方米；结构类型均为剪力墙结构。地下车库为地下一层框架结构，建筑面积6100平方米，D1楼为地上三层框架结构，建筑高度11.85米，建筑面积1472.62平方米。A1、A2、B1楼地下二层层高为3.1m，B2楼地下二层层高3m，四个楼地下一层层高3.5m，标准层层高2.9m。拟悬挑位置混凝土板厚为100、110、130、150四种，混凝土板强度等级为C30。三、 施工部署1、安全防护领导小组项目部成立以项目经理为组长的安全防护领导小组，其机构组成、人员编制及责任分工如下：组 长： 顾爱忠（项目经理）负责协调工作 副组长： 陈 飞（现场经理）现场施工总指挥 徐 健（技术负责人）
4、技术总指导 组 员： 陆志飞（现场木工责任师）现场施工协调 李德强（现场混凝土责任师）现场施工协调 潘裕辉（安全总监）现场施工质量总监督、质量验收 沈 健（安全员）现场施工指挥、质量检查 外架搭设由现场经理陈飞负责组织实施，其他人员配合。外架所需材料、劳动力计划均由安全机管科长潘裕辉负责编制，材料由材料员朱士飞负责组织进场。技术交底由安全机关员沈健负责。2、设计总体思路A1、A2、B1楼从二层顶板开始悬挑，每次悬挑7层，共三次。B2楼从三层顶板开始悬挑，每次悬挑六层，共四次。此架体主要用于安全防护。 3、劳动力准备搭设阶段共需架子工60名，维护阶段共需架子工10名，拆除阶段共需外架工50名。所
5、有架子工均需持证上岗。架子工由劳务公司提供，搭设阶段安排2名测量放线工配合。4、材料准备脚手架主要材料及工具表序号材料名称用途单位数量备注16m长管纵向水平杆、立杆、剪刀撑吨900租赁23m长管调节接头位置吨500租赁31.5m短管横向水平杆、连墙件柱箍、连墙杆吨300租赁4直角扣件个78000租赁5旋转扣件个26000租赁6对接扣件个16000租赁71.86m密目网20000采购840.30.05m脚手板块2000采购936m安全网15000采购5、机具准备机具配备表名称数量用途力矩扳手1把检查扣件拧紧力度游标卡尺1把检查焊接钢管外径和臂厚、外表面锈蚀深度钢卷尺5把检查钢管弯曲程度和搭设中的
6、距离或长度水平尺2把检查水平杆高差角尺1把检查剪刀撑与地面的倾角四、 脚手架构造要求1、立杆立杆纵距1.5m，横距1. 0m，在脚手架的下部设置纵、横向扫地杆，纵向扫地杆距16#工字钢不大于200，横向扫地杆应采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接。相邻立杆的对接扣件不得在同一高度内。下端第一根立杆用6m和3m杆相互错开。2、纵向水平杆纵向水平杆步距1.50米，要求设置在立杆内侧，长度不宜小于三跨。接长宜使用对接。对接扣件应交错布置，两根相邻纵向水平杆的接头不宜设在同步或同跨，不同步或不同跨两个相邻接头在水平方向错开的距离不应小
7、于500，各接头中心至最近主节点的距离不宜大于纵距的1/3。接长如采用搭接，搭接长度不应小于1m，应等间距设置3个旋转扣件固定。纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。3、横向水平杆主节点必须设置一根横向水平杆，用直角扣件扣接且严禁拆除。作业层上非主节点处的横向水平杆间距为0.75m。横向水平杆两端均采用直角扣件固定在纵向水平杆上。4、脚手板采用50厚木脚手板，脚手板须铺设在三根小横杆上,作业层脚手板须铺满、铺稳；作业层端部脚手板探头长度为150 ，板长两端均须与支承杆可靠固定。拐角处的脚手板须与横向水平杆用8#铅丝绑扎牢固，防止滑动；脚手板铺设采用搭接，脚手板搭接铺设时，接
8、头必须支在小横杆上，搭接长度不小于200mm，其伸出小横杆的长度不小于100mm。在室外基坑回填土施工完成前，首层悬挑脚手架必须满布脚手板，并用15厚多层板将架体与建筑物之间间隙完全封闭。5、连墙件为了便于施工，本工程采用刚性连墙件，悬挑脚手架连墙件按二步三跨的原则设置，水平方向主要与剪力墙设置，当不能满足要求时可采用预埋件与脚手架连接。连墙件用483.5的钢管，其与脚手架的连接采用直角扣件，本工程中用双扣件。脚手架的两端必须设置连墙件。第一道连墙件从脚手架开始搭设起不超过3m高度开始设置，连墙件尽量靠近主节点，偏离主节点不大于300mm。连墙件中的连墙杆尽量呈水平设置，当不能水平设置时，与脚
9、手架连接的一端应下斜连接，不得采用上斜连接；当脚手架暂时不能设置连墙件时可搭设抛撑，抛撑采用通长杆与脚手架可靠连接，与地面成4560 夹角。连墙件遇剪力墙、梁位置，按照两步三跨原则，在剪力墙中预留100100孔洞，待拆模后连墙件伸入预留孔与墙后横向钢管连接固定。6、门洞脚手架应在安全通道出入口设置门洞。门洞处挑空一根立杆。门洞处的空间桁架，除下弦平面外，应在其余5个平面内设置斜腹杆。斜腹杆采用旋转扣件固定在与之相交的横向水平杆的伸出端上，旋转扣件中心线至主节点的距离不宜大于150。通道、卸料台不得与脚手架杆件连接。7、剪刀撑根据规范要求，脚手架在外侧立面整个长度和高度上连续设置剪刀撑，剪刀撑与
10、地面呈60夹角，并应由底至顶连续设置。每道剪刀撑的接长采用搭接。搭接长度不应小于1m，应等距设置3个旋转扣件固定。8、扣件40N.m力矩不应小于40N.m,且不应大于65 N.m。主节点处固定横向水平杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150。对接扣件应朝上或朝内。各杆件端头伸出扣件盖板边缘的长度不应小于100。9、作业层、斜道栏杆和挡脚板在作业层上设置一道护身栏杆及180高挡脚板。栏杆和挡脚板均设置在外立杆的内侧，栏杆高度0.75米。挡脚板高度为180。10、安全网密目网进场后，须经检测合格方可使用；脚手架满挂全封闭密目安全网，密目网采用1.8m6.0m规格，用14#
11、铅丝绑扎在纵向水平杆内侧。作业层安全网应高于平台1.2m，密目网须与纵向水平杆绑扎牢固。在作业层下部挂一道水平兜网，在架内高度3m左右设首层平网，往上每隔6步设隔层平网，施工层随层设网。五、 安全防护措施1、电梯井洞口防护措施 电梯井口设置不低于1.2m高的自闭式防护门，用12的螺纹钢筋按照水平间距15cm，竖向间距20cm焊制而成，并在防护门上刷红油漆、挂牌。电梯井筒内首层及首层以上每隔四层用钢筋支托安全网一道，网上不得存有杂物。电梯井内不准做垂直运输通道或垃圾通道。2、结构临边、洞口防护措施在结构出入处设置封闭式防护栏杆，使用材料采用483.5钢管。其高度不低于1.2m，立杆间距不大于1.
12、5m，竖向每隔0.6m设一道通长大横杆，每隔一根立杆采取固定措施。沿钢管长度方向刷红白间隔的油漆、挂醒目标志牌；护身栏杆满挂密目安全网，设警示牌、夜间设红色标志灯，临边、洞口防护做法见下图：3、 楼梯间防护措施 楼梯的侧边利用脚手架做安全防护，架子立管从楼梯井内搭设，侧边沿楼梯坡度方向做一道1.2m高的护身栏，侧边底部设18cm高的挡脚板。4、安全网的设置要求安全网搭设要搭接严密、牢固、外观整齐，网内不得留有杂物。安全网绳不得损坏和腐朽，搭设的水平安全网承受力应符合相关要求。水平安全网一律用组合钢管角架挑支，用钢丝绳绷拉，其外沿要高于内口，并尽量绷直，内口要与建筑锁牢。电梯井中在井口内首层，并
13、每隔4层固定一道水平安全网。5、防雷避电措施 本工程脚手架接地、避雷措施执行施工现场临时用电安全技术规范（JGJ 46-88）标准。 工程采用避雷针与大横杆连通、接地线与整栋建筑物楼层内避雷系统连成一体的措施。每楼各设置8根避雷针，避雷针采用12镀锌钢筋制作，高度1.5m，设置脚手架四角立杆上，并将所有最上层的大横杆全部连通，形成避雷网络。接地线采用404的镀锌扁钢，将立杆分别与建筑物楼层内的避雷系统连成一体。接地线的连接牢靠，与立杆连接采用2道螺栓卡箍连接，螺钉加弹簧垫圈以防止松动，并保证接触面积不小于10mm2，并将表面的油漆及氧化层清除干净，露出金属光泽并涂以中性凡士林。接地线与建筑物楼
