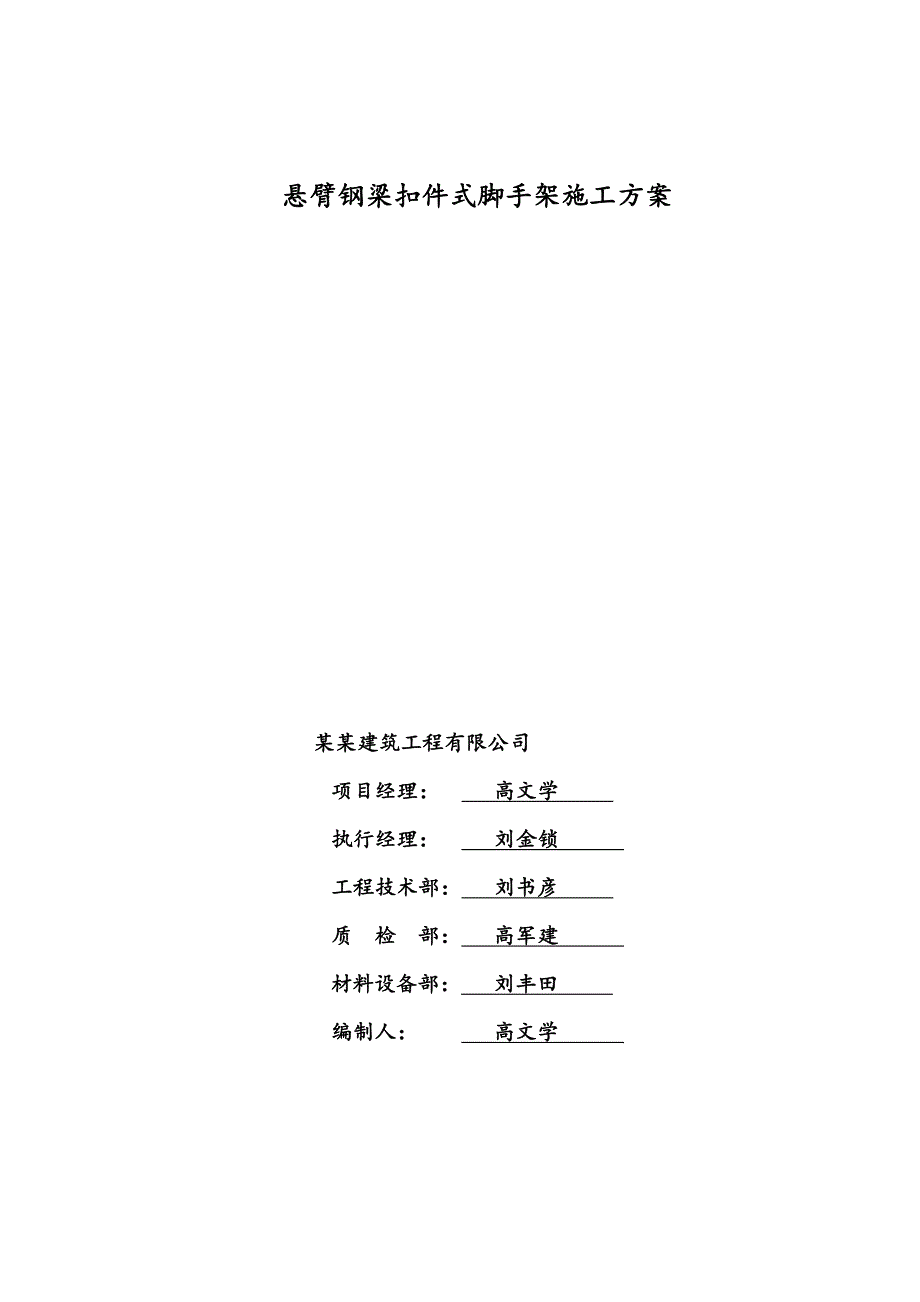

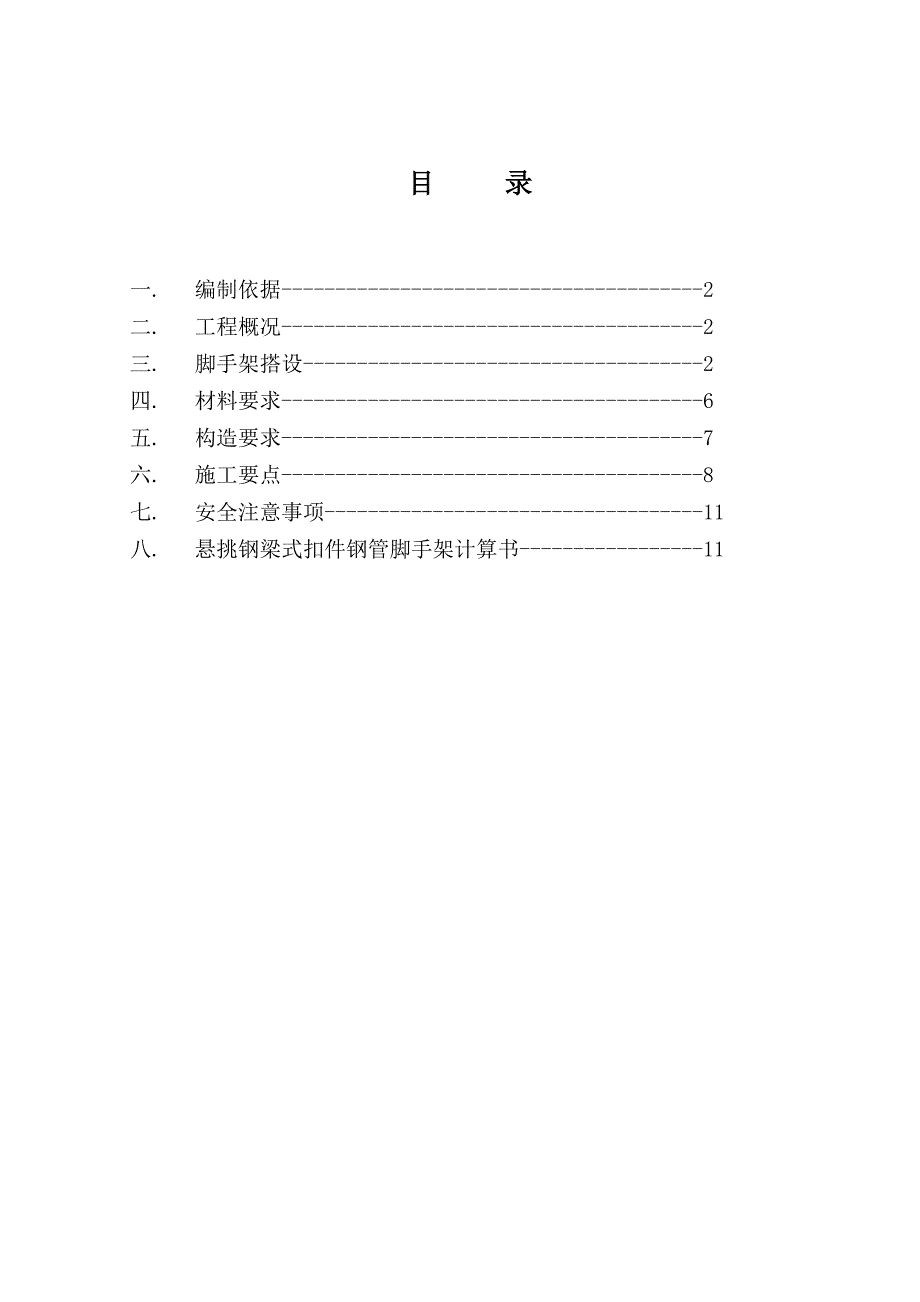

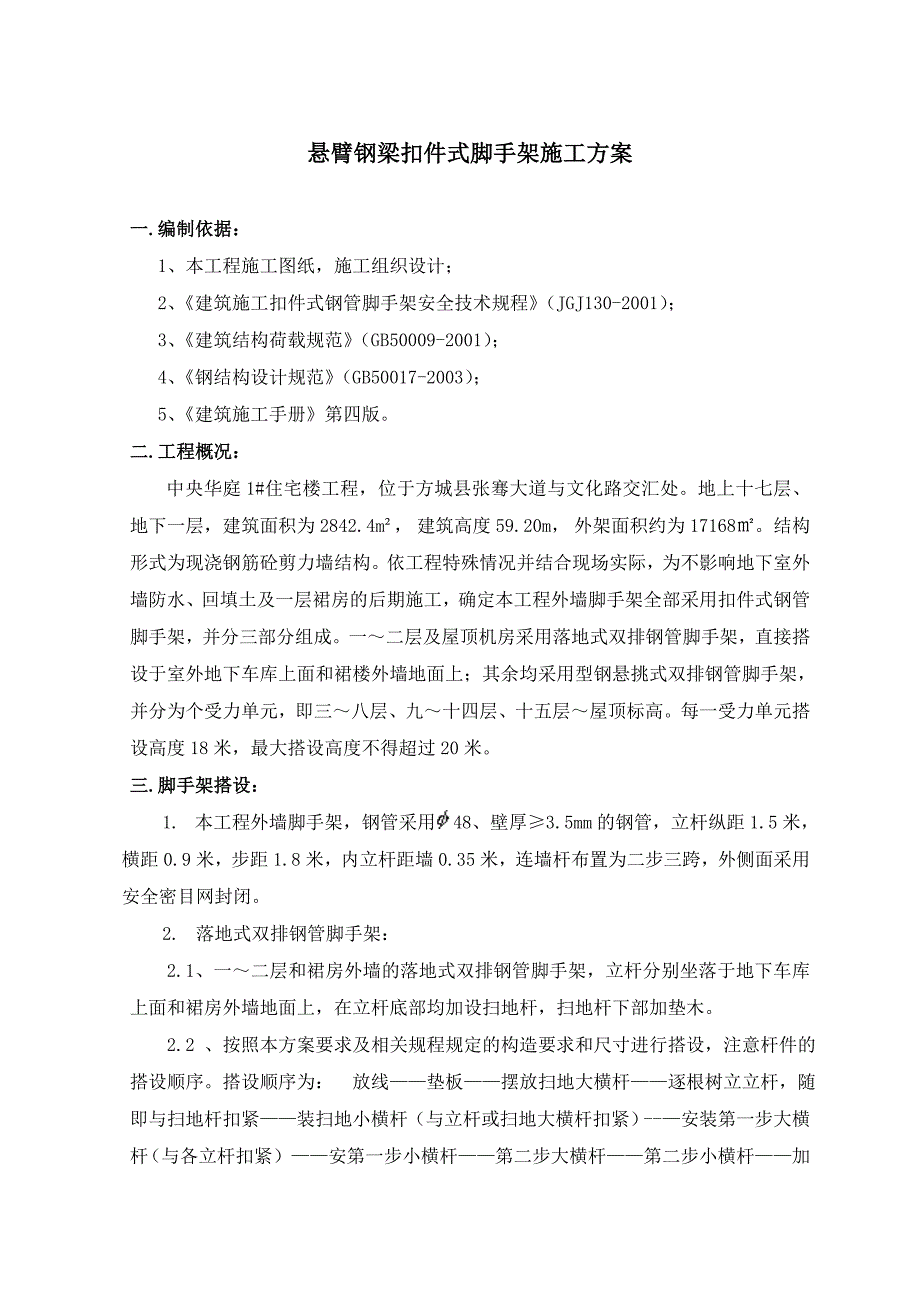

1、 悬臂钢梁扣件式脚手架施工方案 某某建筑工程有限公司 项目经理： 高文学 执行经理： 刘金锁 工程技术部： 刘书彦 质 检 部： 高军建 材料设备部： 刘丰田 编制人： 高文学 目 录一. 编制依据-2二. 工程概况-2三. 脚手架搭设-2四. 材料要求-6五. 构造要求-7六. 施工要点-8七. 安全注意事项-11八. 悬挑钢梁式扣件钢管脚手架计算书-11悬臂钢梁扣件式脚手架施工方案一.编制依据： 1、本工程施工图纸，施工组织设计； 2、建筑施工扣件式钢管脚手架安全技术规程（JGJ130-2001）； 3、建筑结构荷载规范（GB50009-2001）； 4、钢结构设计规范（GB50017-2
2、003）； 5、建筑施工手册第四版。二.工程概况：中央华庭1#住宅楼工程，位于方城县张骞大道与文化路交汇处。地上十七层、地下一层，建筑面积为2842.4m， 建筑高度59.20m， 外架面积约为17168。结构形式为现浇钢筋砼剪力墙结构。依工程特殊情况并结合现场实际，为不影响地下室外墙防水、回填土及一层裙房的后期施工，确定本工程外墙脚手架全部采用扣件式钢管脚手架，并分三部分组成。一二层及屋顶机房采用落地式双排钢管脚手架，直接搭设于室外地下车库上面和裙楼外墙地面上；其余均采用型钢悬挑式双排钢管脚手架，并分为个受力单元，即三八层、九十四层、十五层屋顶标高。每一受力单元搭设高度18米，最大搭设高度不
3、得超过20米。三.脚手架搭设：1. 本工程外墙脚手架，钢管采用48、壁厚3.5mm的钢管，立杆纵距1.5米，横距0.9米，步距1.8米，内立杆距墙0.35米，连墙杆布置为二步三跨，外侧面采用安全密目网封闭。2. 落地式双排钢管脚手架： 2.1、一二层和裙房外墙的落地式双排钢管脚手架，立杆分别坐落于地下车库上面和裙房外墙地面上，在立杆底部均加设扫地杆，扫地杆下部加垫木。 2.2 、按照本方案要求及相关规程规定的构造要求和尺寸进行搭设，注意杆件的搭设顺序。搭设顺序为： 放线垫板摆放扫地大横杆逐根树立立杆，随即与扫地杆扣紧装扫地小横杆（与立杆或扫地大横杆扣紧）-安装第一步大横杆（与各立杆扣紧）安第一
4、步小横杆第二步大横杆第二步小横杆加设临时抛撑（安装连墙杆后可拆除）第三步大、小横杆连墙杆剪刀撑铺脚手板接立杆。 2.3 、靠近立杆的小横杆可紧固于立杆上，靠墙一端应离开墙面10厘米，外端头应伸出立杆20厘米。 2.4、 剪刀撑搭设时应将一根斜扣在立杆上，另一根斜扣在小横杆的伸出部分上，这样可以避免两根斜杆相交时把钢管别弯。紧固斜杆的旋转扣件中心线至主节点的距离不宜大于15厘米，斜杆与地面夹角应为45至60度，最下面的斜杆与立杆的连接节点距离地面不宜大于5厘米，以保证架体的稳定性。 3. 悬挑式双排钢管脚手架： 搭设该类型脚手架的关键，在于底部悬挑架体的搭设，它决定着上部整个架体的稳定和安全。必
5、须严格按照本方案的构造要求进行搭设。其构造要求如下：3.1 在三层、九层、十五层结构楼面，沿建筑物周边每隔1.5米预埋未冷拉18圆钢“U”型套环，内外共三个（距结构外沿尺寸分别300mm、1500mm、300）。顺套环于楼面水平位置穿入水平支撑钢梁（14号工字钢），挑出长度1.35米。 3.2 内外三套环处加设钢楔把水平钢梁固定牢固，沿水平支撑钢梁外挑端部用12钢筋纵向连接焊接。 3.3 水平支撑钢梁采用 14号工字钢，长度3.6米 ，外挑长度1.35米（内外比例为1.5：1），于钢梁上平面，距外端100mm、1000mm处竖直焊接20高度不少于250mm的钢筋，以固定内外排立杆。 3.4 沿
6、上一层周边结构楼面，按架体立杆位置，每隔1.5米预埋热轧18“U”型圆钢套环，用619+1、16mm 钢丝绳吊拉于水平支撑钢梁外端100mm处，即外排立杆底部接点处。3.5 所有预埋的钢筋套环一定要压在楼板下层钢筋下面，并要保证两侧30cm以上搭接长度。制作套环的钢筋均应为热轧级钢筋。 3.6 搭设程序：安装固定水平支撑钢梁架底摆放纵向扫地杆自端部向另一端树立立杆，底部与纵向扫地杆紧固安装横向扫地杆每边树立起三至四根立杆后随即搭设第一步大小横杆，注意大小横杆要水平，立杆要垂直，形成架体起始段按以上要求向前搭设，第一步交圈符合要求后，进行第二步搭设，其方法同第一步架随搭设进程及时搭设剪刀撑、连墙
7、杆、钢丝吊绳、挂安全网、底部满铺脚手板一层。悬臂钢梁式脚手架图例悬挑式脚手架图例钢梁底部必须满挂一层安全网，与结构墙面不得留一点缝隙，安全网要求牢固、坚实、质量稳定，正规产品。四. 材料要求1、 钢管脚手架的立杆、大横杆、小横杆、斜杆采用钢管外径为48毫米，壁厚3.5毫米，用于小横杆的钢管长度1.21.5米为宜，以适应脚手架的宽度。1.1、新钢管应符合以下要求1） 应有产品质量合格证。2）应有质量检验报告，钢管的材质检验方法应符合现行国家标准的有关规定，质量应符合要求。3）钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划痕。4）钢管外径、壁厚、断面等的偏差，应分别符合
8、建筑施工扣件式钢管脚手架安全技术规范第8.1.5条的规定。1.2、旧钢管应符合以下要求 1） 表面锈蚀深度不得超过0.5毫米。检查时，应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截取检查，当锈蚀深度超过规定值时不得使用。2） 6米定尺竖向钢管弯曲变形后不得超过20毫米。 2、 扣件 用于钢管连接的有直角扣件（十字扣）、旋转扣件和对接扣件。1）、新扣件进场时必须具有产品质量合格证、生产许可证、专业检测单位测试报告。2）、扣件与钢管的接合面必须严格规整，表面应进行防腐处理。3）、扣件夹紧钢管时，开口处的最小距离5mm， 3、 国家规范中的强制性条文1）旧扣件使用前进行质量检查，有裂缝、变
9、形的严禁使用，出现滑丝的螺栓必须更换。2）钢管上严禁打孔。3）立杆搭设时，严禁使用外径48毫米与51毫米的钢管混合使用。五.构造要求1、纵向水平杆的构造要求：1.1 纵向水平杆宜设置在立杆内侧，其长度不宜小于3跨。1.2 纵向水平杆接长采用对接扣件连接，对接扣件应交错布置，两根相邻纵向水平杆的接头不易设置在同步或同跨内；不同步或不同跨两个相邻接头在水平方向错开的距离不应小于500毫米；各接头中心至最近主接点的距离不宜大于纵向距的1/3。1.3 本工程使用竹串片脚手板，纵向水平杆应作为横向水平杆的支座，用直角扣件固定在立杆上。2.横向水平杆的构造要求 2.1 主节点处必须设置一根横向水平杆；用直
10、角扣件扣接且严禁拆除。 2.2 作业层上非主节点处的横向水平杆，宜根据支承脚手板的需要等间距设置，最大间距不应大于纵距的1/2。2.3 横向水平杆两端应采用直角扣件固定在纵向水平杆上。3. 脚手板的设置构造要求：3.1 作业层脚手板应铺满、铺稳，离开墙面100-150毫米。3.2 竹串片脚手板应设置在三根横向水平杆上。当脚手板长度小于2米时，可采用两根横向水平杆支承，但应将脚手板两端与其可靠固定，严防倾翻。脚手板的铺设采用搭接铺设。接头必须在横向水平杆上，搭接长度应大于200毫米，其伸出横向水平的长度不应小于100毫米。3.3 作业层端部脚手板探头长度应取150毫米，其板长两端均应与支承杆可靠
11、的固定。4、立杆构造要求4.1 脚手架必须设置纵、横向扫地杆，纵向扫地杆应采用直角扣件固定在距离底座上皮不大于200毫米处的立杆上。横向扫地杆亦应采用直角扣件固定在紧靠纵向扫地杆下方的力杆上。4.2 脚手架底层步距不应大于2米。4.3 立杆必须用连墙件与建筑物可靠连接，连墙件布置间距为两步三跨。4.4立杆接长除顶层顶部可采用搭接外，其余各层各个部位接头必须采用对接扣件连接。对接扣件应交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根杆的两个相隔接头在高度方向错开的距离不宜小于500毫米；各接头中心至节点的距离不宜大于步距的1/3；搭接长度不小于1米，应采用不小于2个旋转扣件固定。4.5
12、 立杆顶端宜高出女儿墙上皮1.2米。5. 连墙件构造要求5.1 连墙件数量的设置应满足设计计算要求两步三跨（不大于10米一个）。5.2 连墙件的布置宜靠近主节点设置，偏离主节点的距离不应大于300毫米。5.3 连墙件应从底层第一步纵向水平杆处开始设置，当该处设置有困难时，应采用其他可靠措施固定。5.4 连墙件宜优先采用菱形布置，也可采用方形、矩形布置。5.5 连墙件采用钢管与脚手架连接，连接钢管与预埋于结构砼内的钢管连接固定，并采用双扣件连接。5.6 当脚手架下部暂时不能设连墙件时可搭设抛撑。抛撑应采用通长杆件与脚手架可靠连接，与地面的倾斜角应在45-60度之间，连接点中心至主接点的距离不应大
