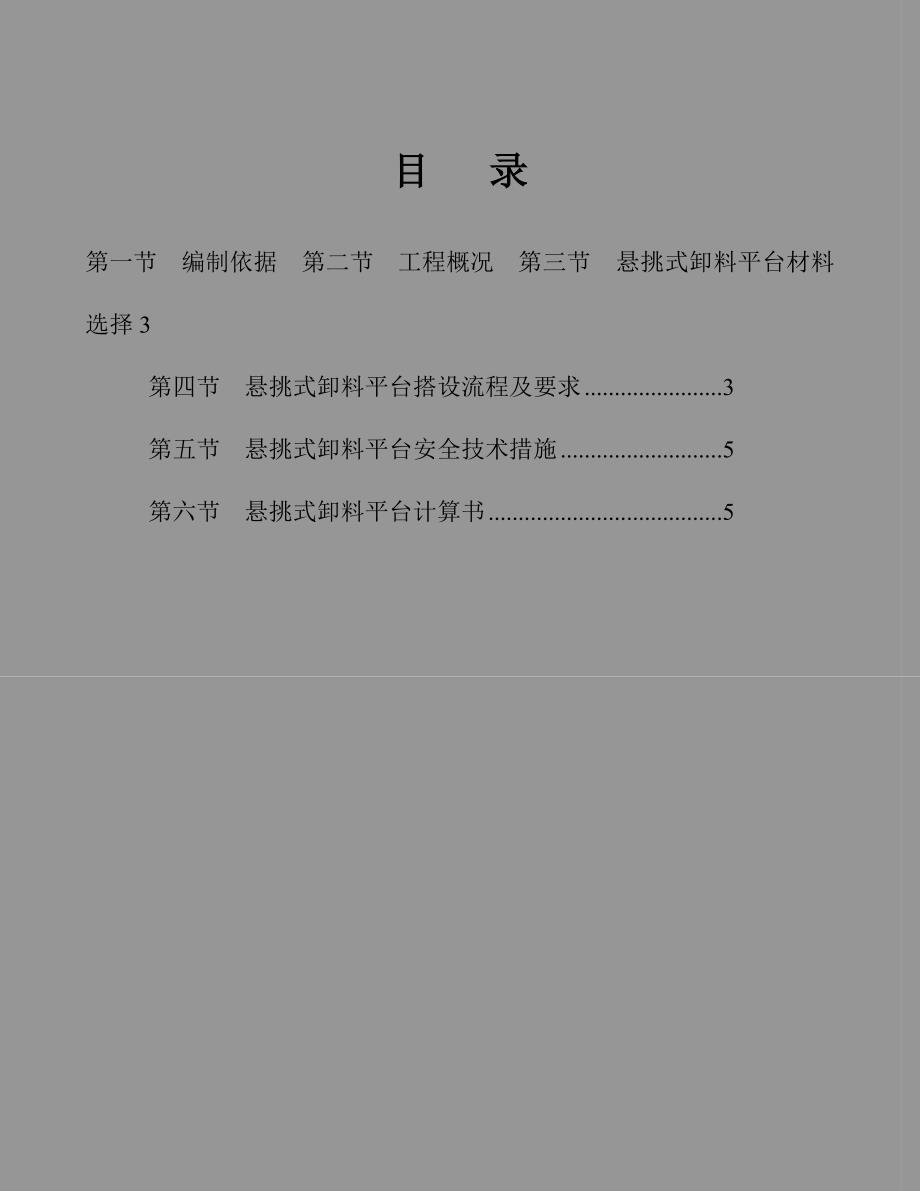

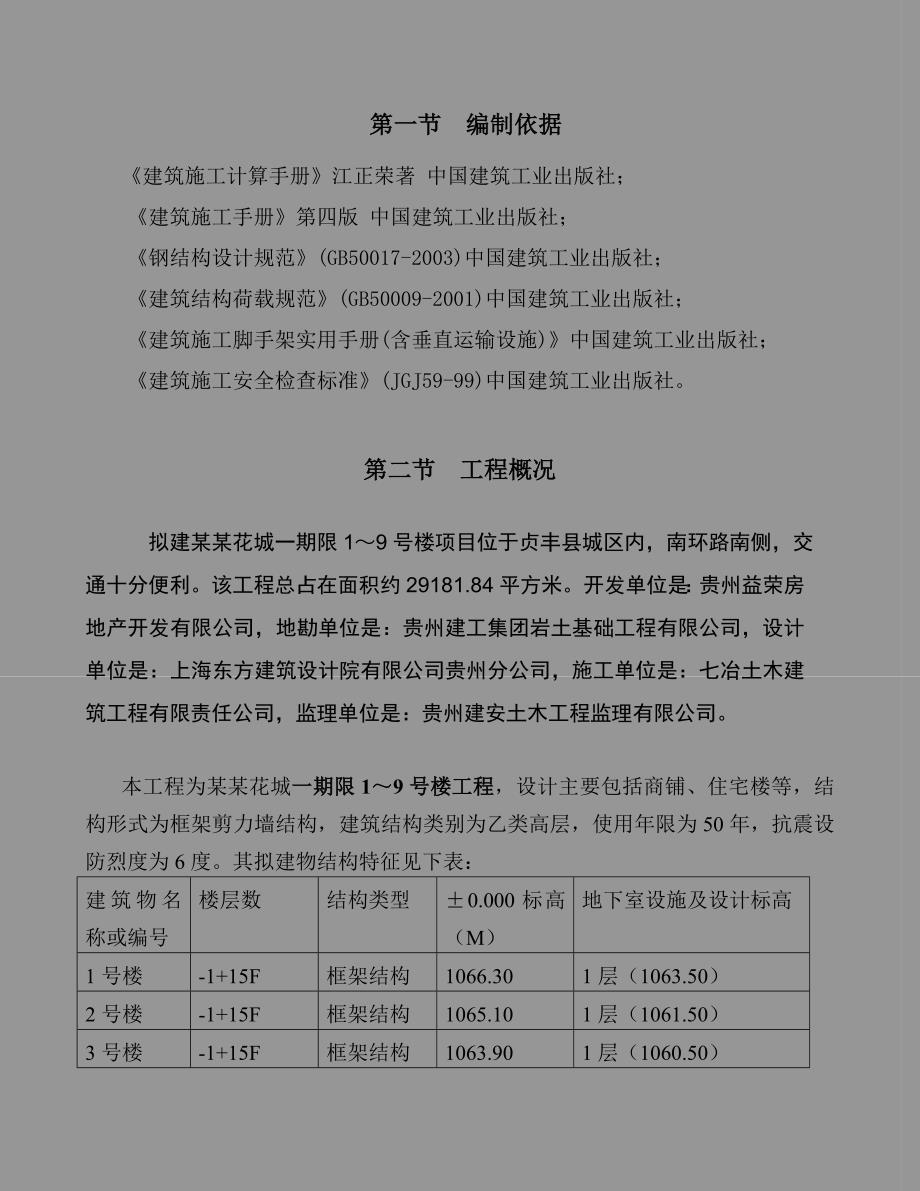

1、目 录第一节 编制依据第二节 工程概况第三节 悬挑式卸料平台材料选择3第四节 悬挑式卸料平台搭设流程及要求3第五节 悬挑式卸料平台安全技术措施5第六节 悬挑式卸料平台计算书5 第一节 编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社; 建筑施工手册第四版 中国建筑工业出版社; 钢结构设计规范(GB50017-2003)中国建筑工业出版社; 建筑结构荷载规范(GB50009-2001)中国建筑工业出版社; 建筑施工脚手架实用手册(含垂直运输设施)中国建筑工业出版社; 建筑施工安全检查标准(JGJ59-99)中国建筑工业出版社。第二节 工程概况 拟建某某花城一期限19号楼项目位于贞丰县城区内

2、,南环路南侧,交通十分便利。该工程总占在面积约29181.84平方米。开发单位是:贵州益荣房地产开发有限公司,地勘单位是:贵州建工集团岩土基础工程有限公司,设计单位是:上海东方建筑设计院有限公司贵州分公司,施工单位是:七冶土木建筑工程有限责任公司,监理单位是:贵州建安土木工程监理有限公司。本工程为某某花城一期限19号楼工程,设计主要包括商铺、住宅楼等,结构形式为框架剪力墙结构,建筑结构类别为乙类高层,使用年限为50年,抗震设防烈度为6度。其拟建物结构特征见下表:建筑物名称或编号楼层数结构类型0.000标高(M)地下室设施及设计标高1号楼-1+15F框架结构1066.301层(1063.50)2

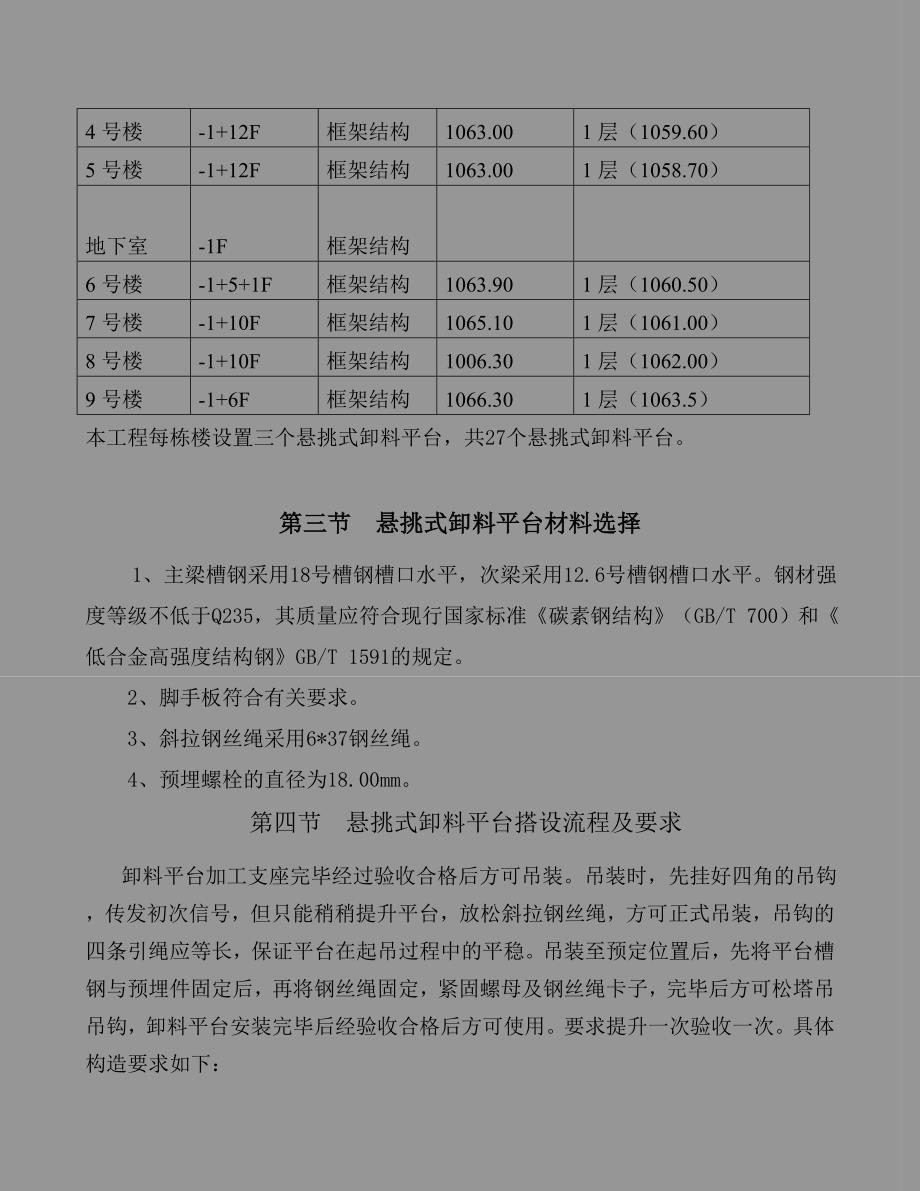

3、号楼-1+15F框架结构1065.101层(1061.50)3号楼-1+15F框架结构1063.901层(1060.50)4号楼-1+12F框架结构1063.001层(1059.60)5号楼-1+12F框架结构1063.001层(1058.70)地下室-1F框架结构6号楼-1+5+1F框架结构1063.901层(1060.50)7号楼-1+10F框架结构1065.101层(1061.00)8号楼-1+10F框架结构1006.301层(1062.00)9号楼-1+6F框架结构1066.301层(1063.5)本工程每栋楼设置三个悬挑式卸料平台,共27个悬挑式卸料平台。第三节 悬挑式卸料平台材料选

4、择 1、主梁槽钢采用18号槽钢槽口水平,次梁采用12.6号槽钢槽口水平。钢材强度等级不低于Q235,其质量应符合现行国家标准碳素钢结构(GB/T 700)和低合金高强度结构钢GB/T 1591的规定。 2、脚手板符合有关要求。 3、斜拉钢丝绳采用6*37钢丝绳。4、预埋螺栓的直径为18.00mm。 第四节悬挑式卸料平台搭设流程及要求 卸料平台加工支座完毕经过验收合格后方可吊装。吊装时,先挂好四角的吊钩,传发初次信号,但只能稍稍提升平台,放松斜拉钢丝绳,方可正式吊装,吊钩的四条引绳应等长,保证平台在起吊过程中的平稳。吊装至预定位置后,先将平台槽钢与预埋件固定后,再将钢丝绳固定,紧固螺母及钢丝绳卡

5、子,完毕后方可松塔吊吊钩,卸料平台安装完毕后经验收合格后方可使用。要求提升一次验收一次。具体构造要求如下: 1、悬挑式卸料平台应按现行的相应规范进行设计,其结构构造应能防止左右晃动。 2、悬挑式卸料平台的搁支点与上部拉结点,必须位于建筑物上,不得设置在脚手架等施工设备上。 3、斜拉杆或钢丝绳,构造上宜两边各设前后两道,两道中的靠近建筑一侧的一道为安全储备,另外一道应作受力计算。 4、应设置四个经过验算的吊环,吊运平台时使用卡环,不得使吊钩直接钩挂吊环,吊环应用甲类3号沸腾钢制作。 5、悬挑式卸料平台安装时,钢丝绳应采用专用的挂钩挂牢,采取其他方式时卡头的卡于不得少于三个,建筑物锐角利口围系钢丝

6、绳处应加衬软垫物,悬挑式卸料平台外口应略高于内口。 6、台面应面铺脚手板。 7、悬挑式卸料平台左右两侧必须装固定的防护栏杆。 8、悬挑式卸料平台吊装,需待横梁支撑点电焊固定,接好钢丝绳,调整完毕,经过检查验收,方可松卸起重吊钩,上下操作。 9、悬挑式卸料平台使用时,应有专人进行检查,发现钢丝绳有锈蚀损坏应及时调换,焊缝脱焊应及时修复。10、卸料平台上应显著地标明容许荷载值。操作平台上人员和物料的总重量严禁超过设计的容许荷载,应配备专人加以监督。第五节 悬挑式卸料平台安全技术措施1、搭设时用起重机械吊装到相应位置后,将平台与建筑物连接牢固不得滑动,将钢丝绳与平台连接平稳后方可撤出其中机械。 2、

7、平台每天使用前必须对平台的钢丝绳,吊环辅设的脚手板等进行全面的检查,发现问题必须及时处理。 2、平台上装料不得超过荷载并限载1吨,不得超长超过平台50cm,超高堆放材料不得超过防护栏杆。 3、平台上的防护栏杆不得任意拆除。 4、起吊时必须设专人指挥,扶平稳不能碰撞平台,其他人员不得在平台上逗留。 5、放物料时必须按规格品种堆放整齐,长短分开,不得混吊,并且不得在平台上组装和清理模板。6、不得从上一层向下一层平台上乱抛物料。7、夜间施工平台上必须保持足够的照明。第六节 悬挑卸料平台计算书 计算依据建筑施工安全检查标准(JGJ59-99)和钢结构设计规范(GB50017-2003)。 悬挂式卸料平

8、台的计算参照连续梁的计算进行。 由于卸料平台的悬挑长度和所受荷载都很大,因此必须严格地进行设计和验算。 一、参数信息 1.卸料平台参数 平台水平钢梁(主梁)的悬挑长度:4.50m,悬挑水平钢梁间距(平台宽度):2.00m。水平钢梁(主梁)的锚固长度:1.00m。 2.水平支撑梁 次梁采用12.6号槽钢槽口水平,主梁采用18号槽钢槽口水平,次梁间距1.00m。 3.荷载参数 面板材料类别:木脚手板,脚手板自重:0.35kN/m2; 栏杆、挡板类别:栏杆木,栏杆、挡板脚手板自重:0.14kN/m; 容许承载力均布荷载2.00kN/m2,最大堆放材料荷载15.00kN; 4.悬挑参数 内侧钢绳与墙的

9、距离:3.00m,外侧钢绳与内侧钢绳之间的距离:1.50m; 上部拉绳点与悬挑梁墙支点的距离:6.00m; 钢丝绳安全系数K:8.00,悬挑梁与墙的接点按铰支计算; 只对外侧钢绳进行计算;内侧钢绳只是起到保险作用,不进行计算。 悬挑卸料平台立面图 悬挑卸料平台平面图 二、次梁的计算 次梁选择12.6号槽钢槽口水平,间距1.00m,其截面特性为 面积A=15.69cm2,惯性距Ix=391.47cm4,转动惯量Wx=62.14cm3,回转半径ix=1.57cm 截面尺寸 b=53.0mm,h=126.0mm,t=9.0mm 1.荷载计算 (1)面板自重标准值:标准值为0.35kN/m2; Q1

10、= 0.351.00=0.35kN/m (2)最大容许承载力均布荷载为2.00kN/m2; Q2 = 2.001.00=2.00kN/m (3)槽钢自重荷载 Q3=0.12kN/m 经计算得到,静荷载计算值 q = 1.2(Q1+Q2+Q3) = 1.2(0.35+2.00+0.12) = 2.97kN/m 考虑施工材料器具堆放的实际情况,将堆放荷载转化为线性荷载, 经计算得到,活荷载计算值 P = 1.415.001.00/4.50=4.67kN 2.内力计算 内力按照集中荷载P与均布荷载q作用下的简支梁计算,计算简图如下 最大弯矩M的计算公式为 经计算得到,最大弯矩计算值 M = 2.97

11、2.002/8+4.672.00/4=3.82kN.m 3.抗弯强度计算 其中 x 截面塑性发展系数,取1.05; f 钢材抗压强度设计值,f = 205.00N/mm2; 经过计算得到强度 =3.82106/(1.0562137.00)=58.49N/mm2; 次梁槽钢的抗弯强度计算 f,满足要求! 4.整体稳定性计算 其中 b 均匀弯曲的受弯构件整体稳定系数,按照下式计算: 经过计算得到 b=5709.053.0235/(2000.0126.0235.0)=1.08 由于b大于0.6,按照钢结构设计规范(GB50017-2003)附录B其值用b查表得到其值为0.809 经过计算得到强度 =

12、3.82106/(0.80962137.00)=75.95N/mm2; 次梁槽钢的稳定性计算 f,满足要求! 三、主梁的计算 卸料平台的内钢绳按照建筑施工安全检查标准作为安全储备不参与内力的计算。 主梁选择18号槽钢槽口水平,其截面特性为 面积A=29.29cm2,惯性距Ix=1369.90cm4,转动惯量Wx=152.20cm3,回转半径ix=1.95cm 截面尺寸 b=70.0mm,h=180.0mm,t=10.5mm 1.荷载计算 (1)栏杆自重标准值:标准值为0.14kN/m Q1 = 0.14kN/m (2)钢自重荷载 Q2=0.23kN/m 经计算得到,均布荷载设计值 q = 1.

13、2(Q1+Q2) = 1.2(0.14+0.23) = 0.44kN/m 各次梁产生的集中荷载取次梁支座力,分别为 P1=(1.2(0.35+2.00)0.502.00/2+1.20.122.00/2)+21.000.50/4.50/2=2.72kN P2=(1.2(0.35+2.00)1.002.00/2+1.20.122.00/2)+21.001.00/4.50/2=5.30kN P3=(1.2(0.35+2.00)1.002.00/2+1.20.122.00/2)+21.001.00/4.50/2=5.30kN P4=(1.2(0.35+2.00)1.002.00/2+1.20.122.00/2)+21.001.00/4.50/2=5.30kN P5=(1.2(0.35+2.00)0.752.00/2+1.20.122.00/2)+21.000.75/4.50/2=4.01kN P6=(1.2(0.35+2.00
