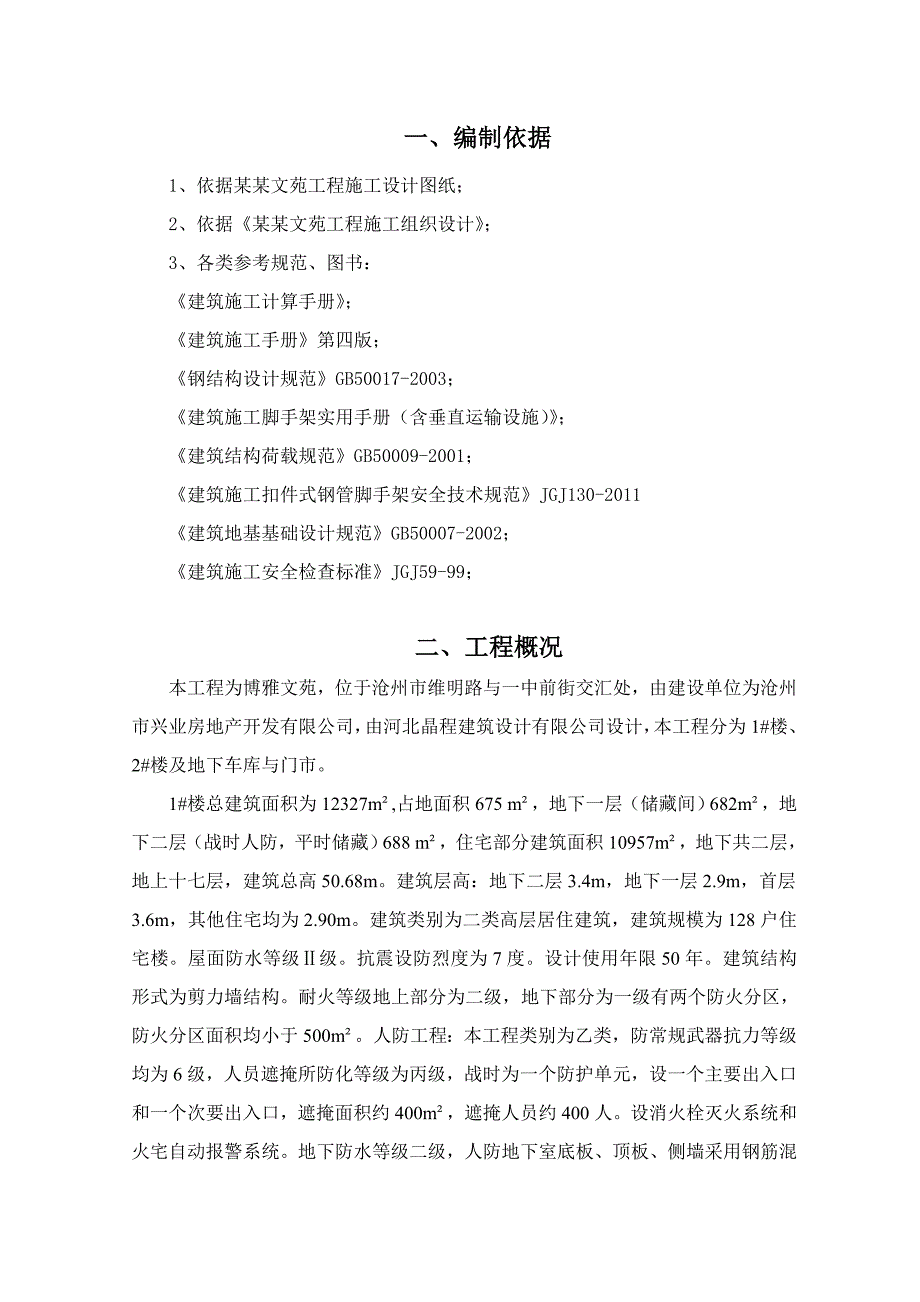

1、一、编制依据1、依据某某文苑工程施工设计图纸；2、依据某某文苑工程施工组织设计；3、各类参考规范、图书：建筑施工计算手册；建筑施工手册第四版；钢结构设计规范GB50017-2003；建筑施工脚手架实用手册（含垂直运输设施）；建筑结构荷载规范GB50009-2001；建筑施工扣件式钢管脚手架安全技术规范JGJ130-2011建筑地基基础设计规范GB50007-2002；建筑施工安全检查标准JGJ59-99；二、工程概况本工程为博雅文苑，位于沧州市维明路与一中前街交汇处，由建设单位为沧州市兴业房地产开发有限公司，由河北晶程建筑设计有限公司设计，本工程分为1#楼、2#楼及地下车库与门市。1#楼总建筑
2、面积为12327m,占地面积675 m，地下一层（储藏间）682m，地下二层（战时人防，平时储藏）688 m，住宅部分建筑面积10957m，地下共二层，地上十七层，建筑总高50.68m。建筑层高：地下二层3.4m，地下一层2.9m，首层3.6m，其他住宅均为2.90m。建筑类别为二类高层居住建筑，建筑规模为128户住宅楼。屋面防水等级级。抗震设防烈度为7度。设计使用年限50年。建筑结构形式为剪力墙结构。耐火等级地上部分为二级，地下部分为一级有两个防火分区，防火分区面积均小于500m。人防工程：本工程类别为乙类，防常规武器抗力等级均为6级，人员遮掩所防化等级为丙级，战时为一个防护单元，设一个主要

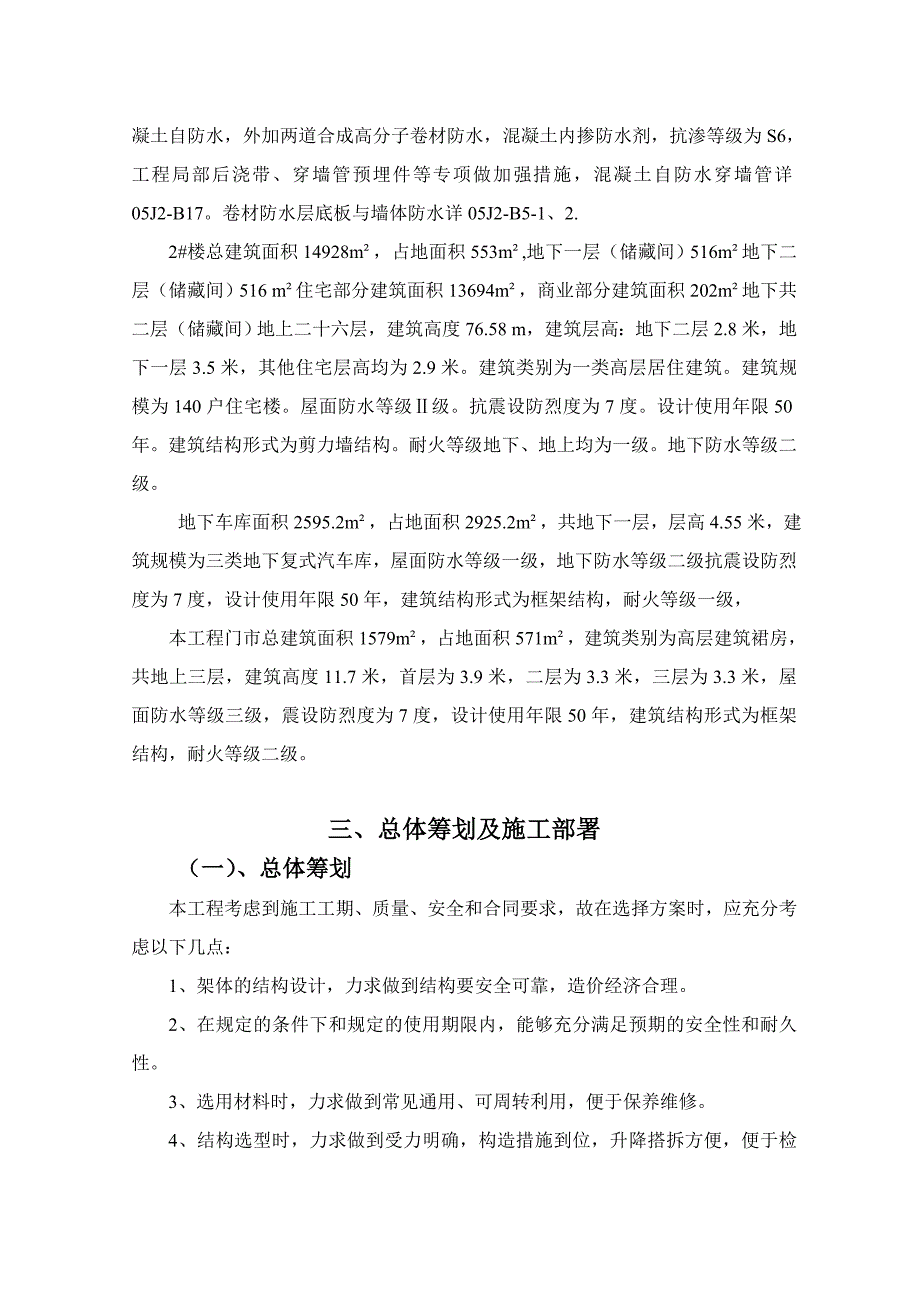

3、出入口和一个次要出入口，遮掩面积约400m，遮掩人员约400人。设消火栓灭火系统和火宅自动报警系统。地下防水等级二级，人防地下室底板、顶板、侧墙采用钢筋混凝土自防水，外加两道合成高分子卷材防水，混凝土内掺防水剂，抗渗等级为S6，工程局部后浇带、穿墙管预埋件等专项做加强措施，混凝土自防水穿墙管详05J2-B17。卷材防水层底板与墙体防水详05J2-B5-1、2.2#楼总建筑面积14928m，占地面积553m,地下一层（储藏间）516m地下二层（储藏间）516 m住宅部分建筑面积13694m，商业部分建筑面积202m地下共二层（储藏间）地上二十六层，建筑高度76.58 m，建筑层高：地下二层2.8
4、米，地下一层3.5米，其他住宅层高均为2.9米。建筑类别为一类高层居住建筑。建筑规模为140户住宅楼。屋面防水等级级。抗震设防烈度为7度。设计使用年限50年。建筑结构形式为剪力墙结构。耐火等级地下、地上均为一级。地下防水等级二级。 地下车库面积2595.2m，占地面积2925.2m，共地下一层，层高4.55米，建筑规模为三类地下复式汽车库，屋面防水等级一级，地下防水等级二级抗震设防烈度为7度，设计使用年限50年，建筑结构形式为框架结构，耐火等级一级，本工程门市总建筑面积1579m，占地面积571m，建筑类别为高层建筑裙房，共地上三层，建筑高度11.7米，首层为3.9米，二层为3.3米，三层为3

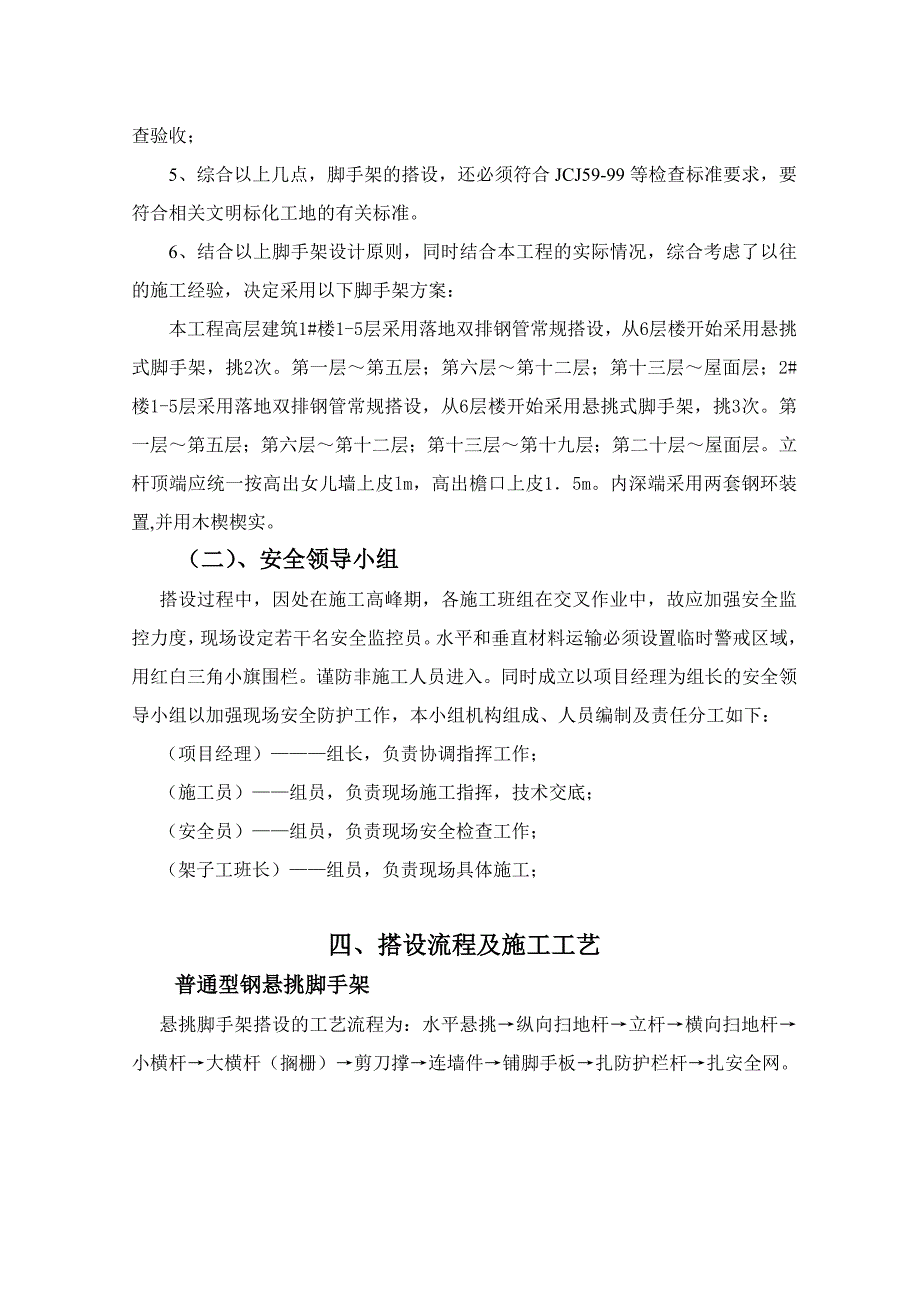

5、.3米，屋面防水等级三级，震设防烈度为7度，设计使用年限50年，建筑结构形式为框架结构，耐火等级二级。三、总体筹划及施工部署（一）、总体筹划本工程考虑到施工工期、质量、安全和合同要求，故在选择方案时，应充分考虑以下几点：1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。4、结构选型时，力求做到受力明确，构造措施到位，升降搭拆方便，便于检查验收；5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99等检查标准要求，要符合相关文明标化工地的有关标准。6、结
6、合以上脚手架设计原则，同时结合本工程的实际情况，综合考虑了以往的施工经验，决定采用以下脚手架方案：本工程高层建筑1#楼1-5层采用落地双排钢管常规搭设，从6层楼开始采用悬挑式脚手架，挑2次。第一层第五层；第六层第十二层；第十三层屋面层；2#楼1-5层采用落地双排钢管常规搭设，从6层楼开始采用悬挑式脚手架，挑3次。第一层第五层；第六层第十二层；第十三层第十九层；第二十层屋面层。立杆顶端应统一按高出女儿墙上皮lm，高出檐口上皮15m。内深端采用两套钢环装置,并用木楔楔实。（二）、安全领导小组搭设过程中，因处在施工高峰期，各施工班组在交叉作业中，故应加强安全监控力度，现场设定若干名安全监控员。水平和
7、垂直材料运输必须设置临时警戒区域，用红白三角小旗围栏。谨防非施工人员进入。同时成立以项目经理为组长的安全领导小组以加强现场安全防护工作，本小组机构组成、人员编制及责任分工如下：（项目经理）组长，负责协调指挥工作；（施工员）组员，负责现场施工指挥，技术交底；（安全员）组员，负责现场安全检查工作；（架子工班长）组员，负责现场具体施工；四、搭设流程及施工工艺普通型钢悬挑脚手架悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。搭设参数表：搭设参数普通型钢悬挑脚手架立杆横向间距或排距lb (m)1.05立杆纵向间距或跨距la(m)1.
8、5立杆步距h(m)1.8脚手架计算高度H(m)18内排架距离墙长度a(m)0.35连墙件设置二步二跨，扣件连接1、水平悬挑梁水平悬挑梁必须保证有足够的锚固强度和截面抗屈曲能力，水平悬挑梁的纵向间距与上部脚手架立杆的纵向间距相同，立杆直接支承在悬挑梁上。上部脚手架立杆与挑梁支承结构应有可靠的定位连接措施，以确保上部架体的稳定。通常采用在挑梁或纵向钢粱上焊接150-200mm、外径40mm的钢管，立杆套座其外，并同时在立杆下部设置扫地杆。见下图：悬挑梁40mm钢管接头角焊接脚手架立杆见详图2、立杆设置立杆采用对接接头连接，立杆与大横杆采用直角扣件连接。接头位置交错布置，两个相邻立杆接头避免出现在同
9、步同跨内，并在高度方向错开的距离不小于50cm；各接头中心距主节点的距离不大于60cm，采用搭接连接时，搭接部位结扎不少于2道。立杆的垂直偏差应控制在不大于架高的1/400。3、大横杆、小横杆设置(1)大横杆在脚手架高度方向的间距按上表步距取值，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm左右。(2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。脚手架外侧立面的两端各设置一道剪刀撑，并应由底至顶连续设置；中间各道剪刀撑之间的净距离不应大于15m。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定
10、在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线离主节点的距离不宜大于150mm。4、脚手板、脚手片的铺设要求(1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆间应满铺脚手板，无探头板。(2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。(3)脚手片须用12-14#铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。5、防护栏杆(1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。(2)选用18铅丝张挂安全网，要求严密、平整
11、。(3)脚手架外侧必须设1.2m高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。(4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。6、连墙件(1)脚手架与建筑物按按计算书中连墙件设计要求设置拉结点。楼层高度超过4m，则在水平方向加密，如楼层高度超过6m时，则按水平方向每6m设置一道斜拉钢丝绳。(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。(3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。(4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需
12、要除去原拉结点时，必须重新补设可靠，有效的临时拉结点，以确保外架安全可靠。五、材料选择及构造要求l、脚手架钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于
13、5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔黑色。底排立杆、扫地杆均漆桔黑相间色。4、脚手板、脚手片采用符合有关要求。5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由相关建筑安全监督管理部门发放
14、的准用证。6、连墙件材料采用钢管，其材质应符合现行国家标准碳素钢结构（GB 700-88）中Q235A钢的要求。普通型钢悬挑脚手架水平悬挑梁是此类型脚手架的重要材料，其钢材强度等级为Q235-A，型号见材料表，水平梁悬挑梁所使用的钢材必须表面平整，无锈蚀。截面有足够的抗弯抵抗距，在满载条件下其挠度变形应满足相应设计要求。搭设脚手架的钢管钢材强度等级为Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试CC验结果满足设计要求后，方可在施工中使用。扣件为可锻铸造扣
15、件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应平整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达65N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。主要材料参数表：材料名称普通型钢悬挑脚手架钢管48.3 3.6扣件配 套水平悬挑梁16a号槽钢梁支撑拉绳(钢丝绳型号)：619脚手扳竹笆片脚手板安全网密目安全网六、劳动力安排1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设按下表配置人力资源，操作工均有上岗作业证书。2、建立由项目经理、施工员、安全员、搭设技术员组成的管理机构，搭设负责人负有指挥、调配、检查的直接责任。3、外脚手架的搭设和拆除，均应有
