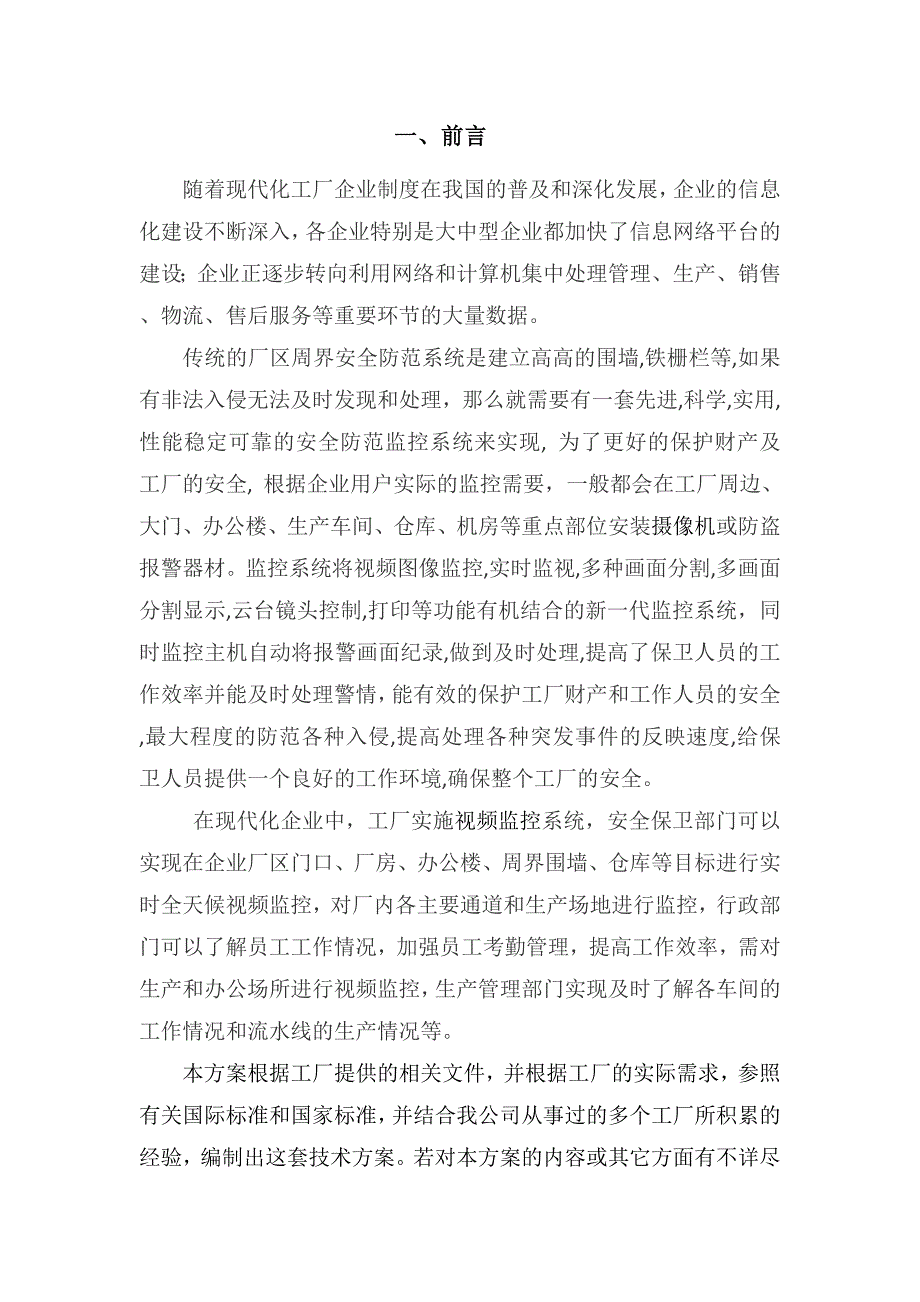

1、一、前言随着现代化工厂企业制度在我国的普及和深化发展，企业的信息化建设不断深入，各企业特别是大中型企业都加快了信息网络平台的建设；企业正逐步转向利用网络和计算机集中处理管理、生产、销售、物流、售后服务等重要环节的大量数据。 传统的厂区周界安全防范系统是建立高高的围墙,铁栅栏等,如果有非法入侵无法及时发现和处理，那么就需要有一套先进,科学,实用,性能稳定可靠的安全防范监控系统来实现, 为了更好的保护财产及工厂的安全, 根据企业用户实际的监控需要，一般都会在工厂周边、大门、办公楼、生产车间、仓库、机房等重点部位安装摄像机或防盗报警器材。监控系统将视频图像监控,实时监视,多种画面分割,多画面分割显示
2、,云台镜头控制,打印等功能有机结合的新一代监控系统，同时监控主机自动将报警画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情，能有效的保护工厂财产和工作人员的安全,最大程度的防范各种入侵,提高处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个工厂的安全。 在现代化企业中，工厂实施视频监控系统，安全保卫部门可以实现在企业厂区门口、厂房、办公楼、周界围墙、仓库等目标进行实时全天候视频监控，对厂内各主要通道和生产场地进行监控，行政部门可以了解员工工作情况，加强员工考勤管理，提高工作效率，需对生产和办公场所进行视频监控，生产管理部门实现及时了解各车间的工作情况和流水线

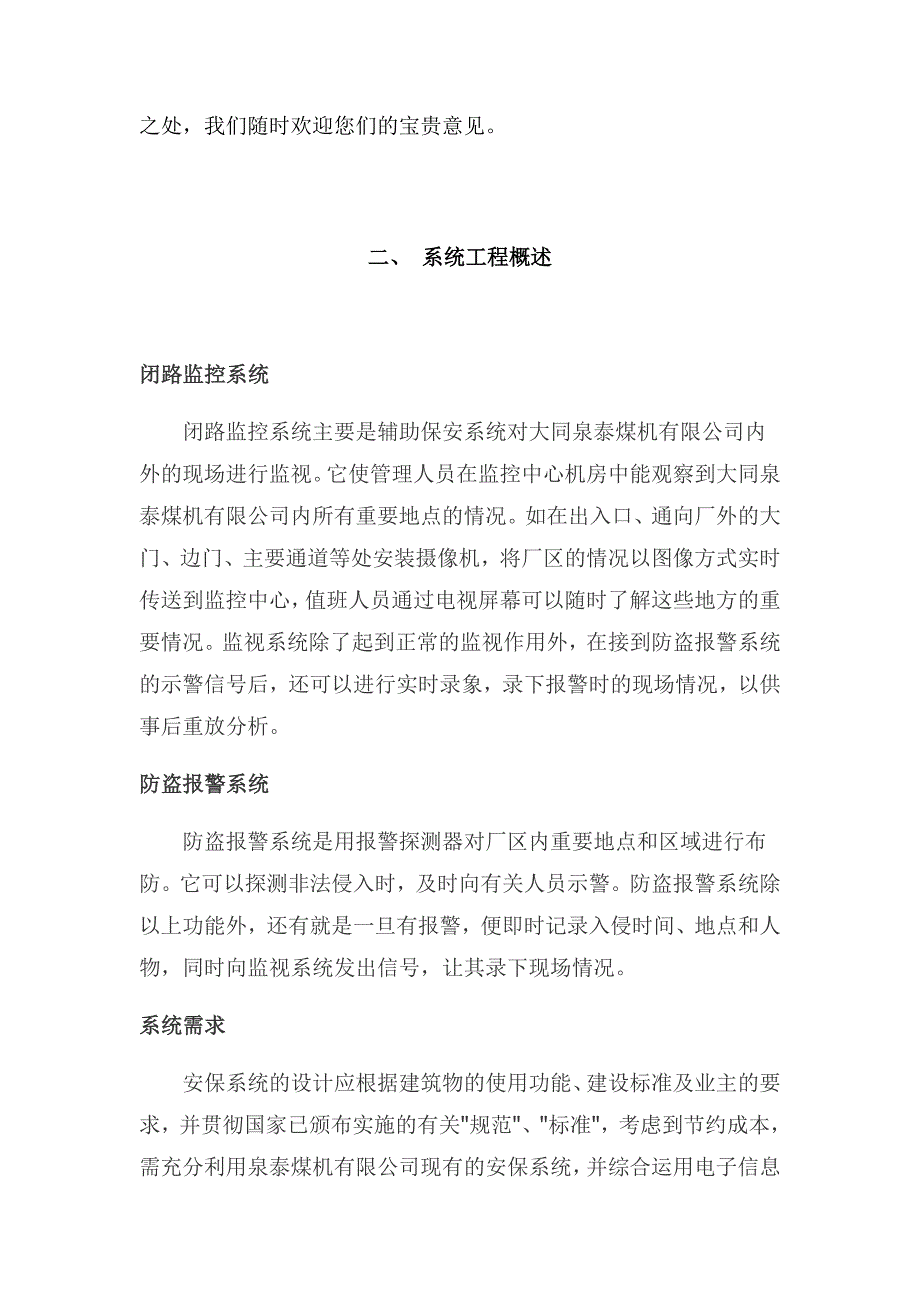

3、的生产情况等。 本方案根据工厂提供的相关文件，并根据工厂的实际需求，参照有关国际标准和国家标准，并结合我公司从事过的多个工厂所积累的经验，编制出这套技术方案。若对本方案的内容或其它方面有不详尽之处，我们随时欢迎您们的宝贵意见。二、 系统工程概述闭路监控系统闭路监控系统主要是辅助保安系统对大同泉泰煤机有限公司内外的现场进行监视。它使管理人员在监控中心机房中能观察到大同泉泰煤机有限公司内所有重要地点的情况。如在出入口、通向厂外的大门、边门、主要通道等处安装摄像机，将厂区的情况以图像方式实时传送到监控中心，值班人员通过电视屏幕可以随时了解这些地方的重要情况。监视系统除了起到正常的监视作用外，在接到防
4、盗报警系统的示警信号后，还可以进行实时录象，录下报警时的现场情况，以供事后重放分析。 防盗报警系统 防盗报警系统是用报警探测器对厂区内重要地点和区域进行布防。它可以探测非法侵入时，及时向有关人员示警。防盗报警系统除以上功能外，还有就是一旦有报警，便即时记录入侵时间、地点和人物，同时向监视系统发出信号，让其录下现场情况。系统需求 安保系统的设计应根据建筑物的使用功能、建设标准及业主的要求，并贯彻国家已颁布实施的有关规范、标准，考虑到节约成本，需充分利用泉泰煤机有限公司现有的安保系统，并综合运用电子信息技术、计算机网络技术、安全防范技术等，构成先进、可靠、经济适用的安全防范体系。三、 监控/报警系

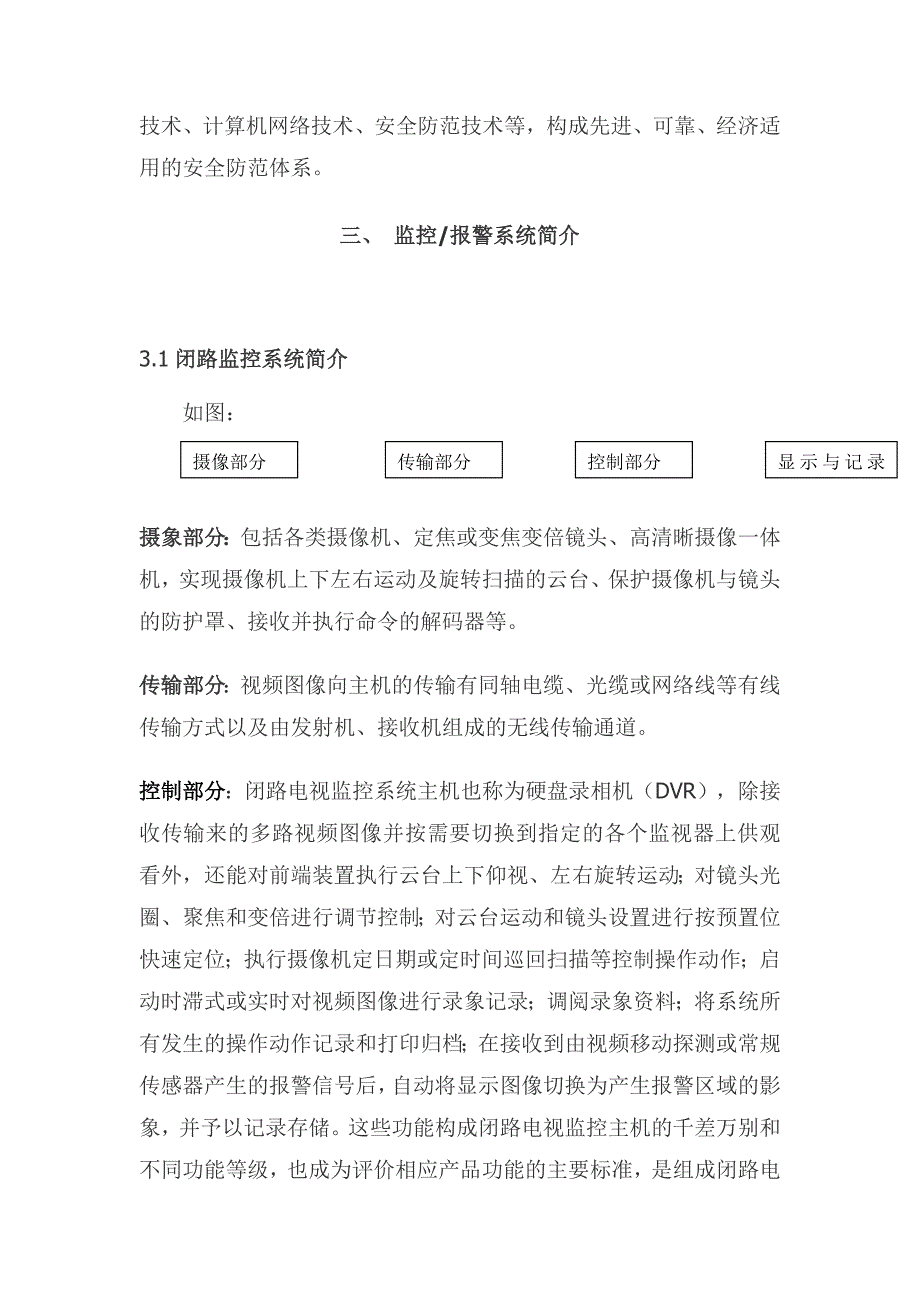

5、统简介3.1闭路监控系统简介摄像部分传输部分控制部分显示与记录部分如图：摄象部分：包括各类摄像机、定焦或变焦变倍镜头、高清晰摄像一体机，实现摄像机上下左右运动及旋转扫描的云台、保护摄像机与镜头的防护罩、接收并执行命令的解码器等。传输部分：视频图像向主机的传输有同轴电缆、光缆或网络线等有线传输方式以及由发射机、接收机组成的无线传输通道。控制部分：闭路电视监控系统主机也称为硬盘录相机（DVR），除接收传输来的多路视频图像并按需要切换到指定的各个监视器上供观看外，还能对前端装置执行云台上下仰视、左右旋转运动；对镜头光圈、聚焦和变倍进行调节控制；对云台运动和镜头设置进行按预置位快速定位；执行摄像机定日
6、期或定时间巡回扫描等控制操作动作；启动时滞式或实时对视频图像进行录象记录；调阅录象资料；将系统所有发生的操作动作记录和打印归档；在接收到由视频移动探测或常规传感器产生的报警信号后，自动将显示图像切换为产生报警区域的影象，并予以记录存储。这些功能构成闭路电视监控主机的千差万别和不同功能等级，也成为评价相应产品功能的主要标准，是组成闭路电视监控系统的核心。显示与记录 ：后端设备为成像装置，包括视频监视器、数字硬盘录象机和有关控制设备。3.2防盗报警系统简介报警信号源传输系统报警主机处理对策防盗报警系统主要包括：报警信号源 ：对于防盗报警系统而言，合理布局探测传感器于各监视部位是关键之一，通常采用红
7、外、微波、超声波、静电感应、光遮断、玻璃破碎的声音与频率、振动、视频图像灰度变化等各种物理方法，是产生报警的信号源。传输系统 ：传输途径包括各探测器向报警主机传输方式，各探测器作地址编码后共用两条总线向主机传输，并在主机译码方式，或采用无线远距离传输信息等不同渠道。报警主机的处警对策：在收到报警信号后，将以防区分割的形式和显示报警位置，调出相应防区部位的电子地图，以提示对该防区采取警发措施，包括监视该防区的摄像机图像、通过监听该防区的声音信息对报警信号的正确性进行复核，必要时还需将复核后的报警信号通过电话、传真、局域网向区域性警报监视网上传。四、 系统设计原则本方案设计遵循技术先进、功能齐全、
8、性能稳定、节约成本的原则。并综合考虑施工、维护及操作因素，并将为今后的发展、扩建、改造等因素留有扩充的余地。本系统设计内容是系统的、完整的、全面的；设计方案具有科学性、合理性、可操作性。其具有以下原则：1、先进性与适用性系统的技术性能和质量指标应达到国际领先水平；同时，系统的安装调试、软件编程和操作使用又应简便易行，容易掌握，适合中国国情和本项目的特点。该系统集国际上众多先进技术于一身，体现了当前计算机控制技术与计算机网络技术的最新发展水平，适应时代发展的要求。同时系统是面向各种管理层次使用的系统，其功能的配置以能给用户提供舒适、安全、方便、快捷为准则，其操作应简便易学。2、经济性与实用性 充
9、分考虑用户实际需要和信息技术发展趋势，根据用户现场环境，设计选用功能和适合现场情况、符合用户要求的系统配置方案，通过严密、有机的组合，实现最佳的性能价格比，以便节约工程投资，同时保证系统功能实施的需求，经济实用。3、可靠性与安全性 系统的设计应具有较高的可靠性，在系统故障或事故造成中断后，能确保数据的准确性、完整性和一致性，并具备迅速恢复的功能，同时系统具有一整套完成的系统管理策略，可以保证系统的运行安全。4、开放性以现有成熟的产品为对象设计，同时还考虑到周边信息通信环境的现状和技术的发展趋势，可与消防、防盗、聚光系统实现联动，具有RJ-45网络通讯口，可实现远程控制。5、可扩充性系统设计中考
10、虑到今后技术的发展和使用的需要，具有更新、扩充和升级的可能。并根据今后该项目工程的实际要求扩展系统功能，同时，本方案在设计中留有冗余，以满足今后的发展要求。6、追求最优化的系统设备配置在满足用户对功能、质量、性能、价格和服务等各方面要求的前提下，追求最优化的系统设备配置，以尽量降低系统造价。7、保留足够的扩展容量该项目设备的控制容量上保留一定的余地，以便在系统中改造新的控制点；系统中还保留与其他计算机或自动化系统连接的接口；也尽量考虑未来科学的发展和新技术的应用。8、提高监管力度与综合管理水平本项目系统设备控制需要高效率、准确及可靠。本系统通过中央控制系统对各子系统运行情况进行综合监控，时时动
11、态掌握监视及报警情况。闭路电视监控大大减少劳动强度，减少设备运行维护人员；另外，系统的综合统筹管理可使设备按最优组合运行，在最佳情况下运行，既可节能，又可大大减少设备损耗，减少设备维修费用，从而提高监管力度与综合管理水平。五、 系统设计依据v 安全防范工程程序与要求 GA/T75-94 v 安全防范系统通用图形符号 GA/T74-94 v 安全防范工程费用概预算编制方法 GA/T70-94 v 民用建筑电气设计规范 JGJ/T16-92 v 民用闭路电视系统工程技术规范 GB50198-94 v 入侵探测器系列技术条件 GB-89 v 防盗报警控制器通用技术条件 GB12663-2001 v
12、电气装置安装工程施工及验收标准 GB50258-96 v 民用建筑电气设计规范 JGJ/T16-92 v 中国电气装置安装工程施工及验收规范GBJ232-82 v 工业电视系统工程设计规范GBJ115-87v 电子设备雷击保护导则GB7450-87 v 用户对安保监控系统的总体要求六、 系统方案设计6.1公司勘察状况 正阳电子有限公司，占地2.2万平方米，包括一栋三层办公楼，四大车间，六层宿舍楼，2个进出大门，从正阳电子有限公司平面图和现场勘察情况进行分析，重点防范区域在厂区周边、两个出入大门及仓库、办公楼、生产车间。从安全防范角度来说，厂区自身具有人防体系，诸如保安人员， 人防与物防密切结合
13、，发挥各自优点，建立起较完善的保安监控体系。6.2系统原理图 下图为本公司为正阳电子有限公司提供的防盗监控原理图6.3系统总体功能和要求系统安全功能 v 系统支持灵活多级操作权限、操作等级，可设置操作员权限，设备控制权限；v 可设置监视器能够显示的摄像机图像。 v 可设置键盘能够调用的摄像机图像。 v 操作者可在任意控制点登录到系统，并享有自己所有的控制权限。 v 系统支持多级操作权限等级，支持多种操作者权限。 v 可设置操作者能够访问的监视器； v 可设置操作者能够控制的摄像机。 v 可设置操作者能够调用的摄像机图像。主控采用多媒体图形界面，要求界面美观、操作方便。多媒体操作软件必须为网络版
14、，支持多个用户；支持视频图像显示、控制；支持报警联动，并有语音提示报警，支持地图显示。灵活的视频切换功能 可分区分组切换；显示时间顺序可设置；可设置相关联摄象机，进行关联摄像机切换。系统管理功能 v 对重要的系统操作有记录功能； v 视频丢失检测功能； v 能够进行在线编程 报警联动功能 v 可同时处理多路报警能力。 v 灵活的报警布防、撤防。 系统支持操作优先分级 系统支持将某些报警分配给某些操作者，并支持不同的操作等级。 视频图像同步 图像字符时间叠加 可单独设置叠加年月日时分摄像机编号区域名； 可扩充性 录像要求: 数字硬盘录像机能实时录像，配置的硬盘能存放连续的360小时图像资料，另配
