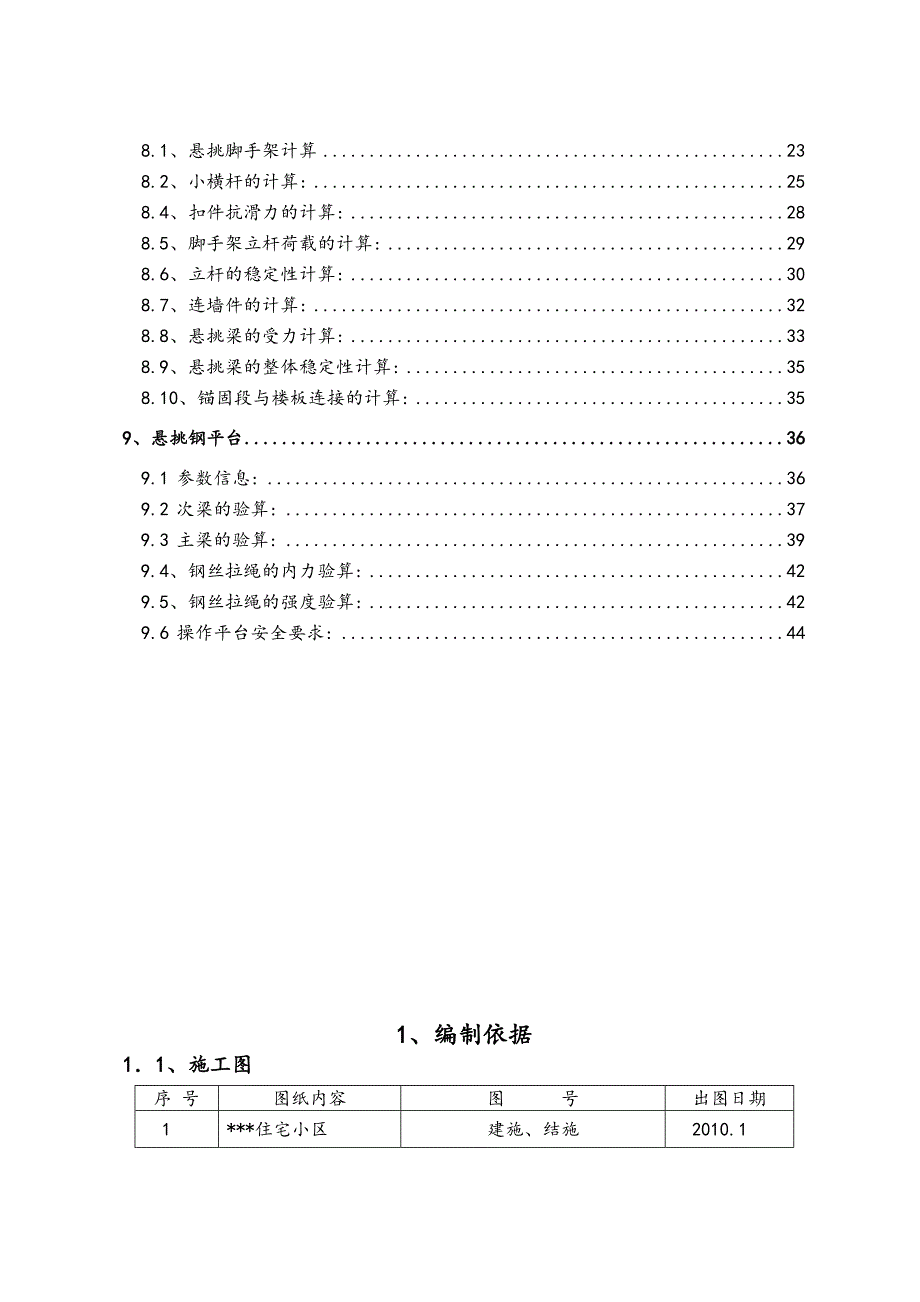

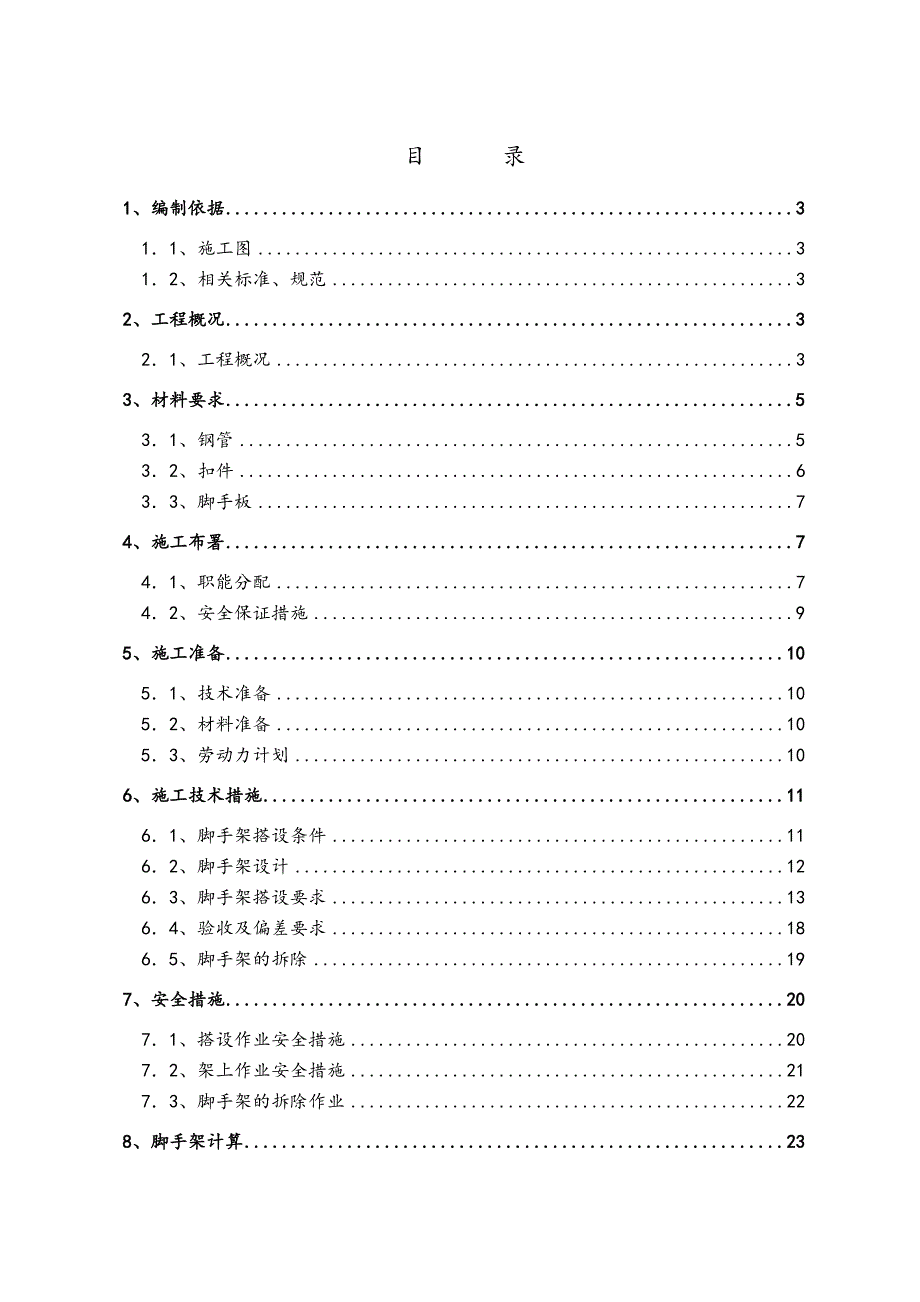

1、目 录1、编制依据311、施工图312、相关标准、规范32、工程概况321、工程概况33、材料要求531、钢管532、扣件633、脚手板74、施工布署741、职能分配742、安全保证措施95、施工准备1051、技术准备1052、材料准备1053、劳动力计划106、施工技术措施1161、脚手架搭设条件1162、脚手架设计1263、脚手架搭设要求1364、验收及偏差要求1865、脚手架的拆除197、安全措施2071、搭设作业安全措施2072、架上作业安全措施2173、脚手架的拆除作业228、脚手架计算238.1、悬挑脚手架计算238.2、小横杆的计算:258.4、扣件抗滑力的计算:288.5、脚手

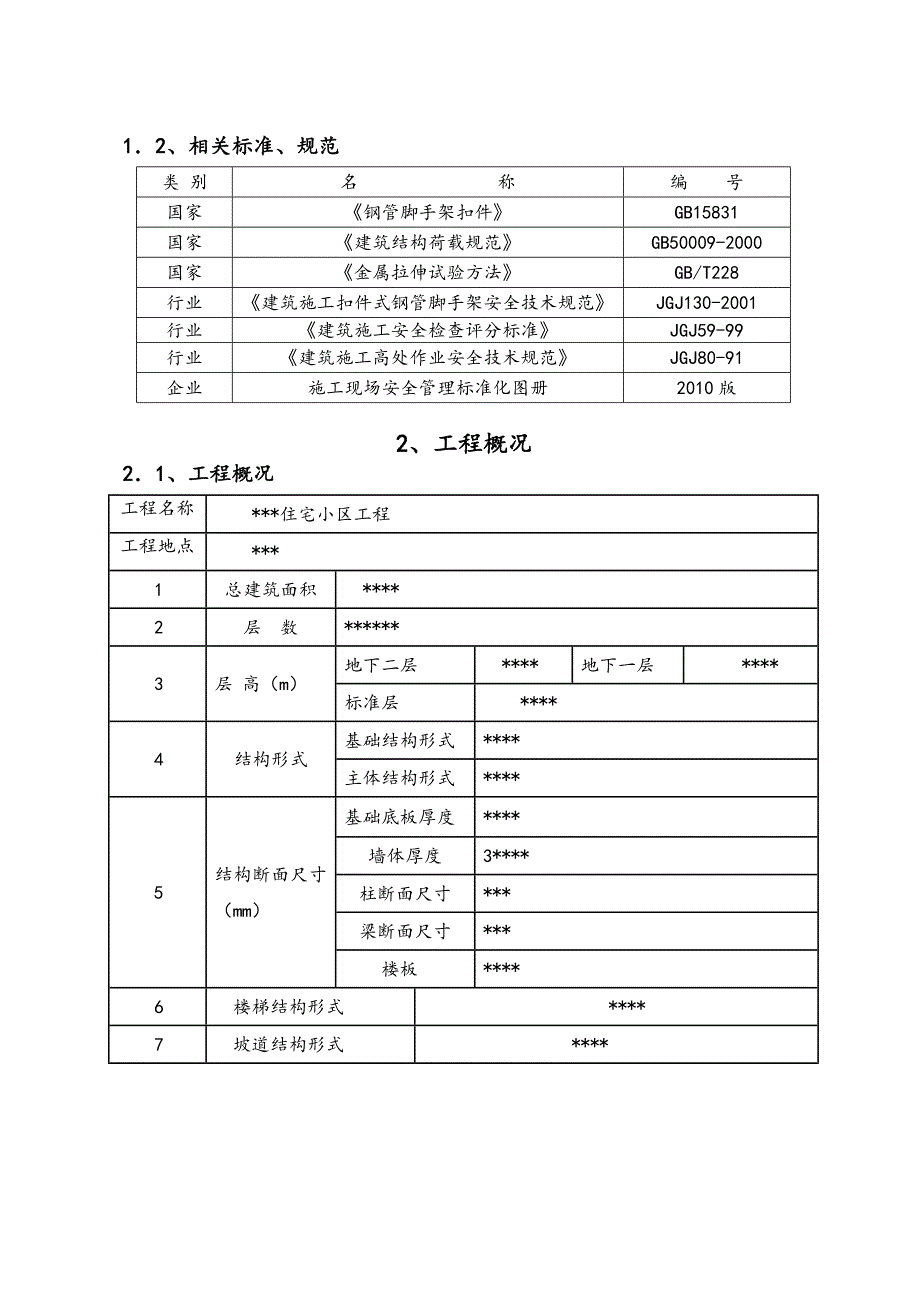

2、架立杆荷载的计算:298.6、立杆的稳定性计算:308.7、连墙件的计算:328.8、悬挑梁的受力计算:338.9、悬挑梁的整体稳定性计算:358.10、锚固段与楼板连接的计算:359、悬挑钢平台369.1 参数信息:369.2 次梁的验算:379.3 主梁的验算:399.4、钢丝拉绳的内力验算:429.5、钢丝拉绳的强度验算:429.6 操作平台安全要求:441、编制依据11、施工图序 号图纸内容图 号出图日期1*住宅小区建施、结施2010.112、相关标准、规范类 别名 称编 号国家钢管脚手架扣件GB15831国家建筑结构荷载规范GB50009-2000国家金属拉伸试验方法GB/T228行
3、业建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001行业建筑施工安全检查评分标准JGJ59-99行业建筑施工高处作业安全技术规范JGJ80-91企业施工现场安全管理标准化图册2010版2、工程概况21、工程概况工程名称*住宅小区工程工程地点*1总建筑面积*2层 数*3层 高（m）地下二层*地下一层*标准层*4结构形式基础结构形式*主体结构形式*5结构断面尺寸（mm）基础底板厚度*墙体厚度3*柱断面尺寸*梁断面尺寸*楼板*6楼梯结构形式*7坡道结构形式*3、材料要求31、钢管3.1.1、新钢管的检查应符合下列规定： 钢管应有产品质量合格证； 应有质量检验报告，钢管材质检验方法应符合现行国
4、家标准金属拉伸试验方法（GB/T288）的有关规定； 钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道； 钢管、钢脚手板外径、壁厚、端面等的偏差应分别符合下列规定：序号项目允许偏差（mm）检查工具1焊接钢管尺寸外径-0.5游标卡尺壁厚-0.52钢管两端面切斜偏差1.70塞尺、拐角尺3钢管外表面锈蚀深度0.5游标卡尺4钢管弯曲各种杆件钢管端部弯曲l1.5m5钢板尺立杆钢管弯曲3ml4m124ml6.5m20水平杆，斜杆的钢管弯曲l6.5m30 钢管必须涂防锈漆。3.1.2、旧钢管的检查应符合下列要求 表面锈蚀深度应符合上表3的规定。用于本工程的旧钢管应在进入工地时进行
5、检查，在使用过程中每年检查不少于一次。检查时应在锈蚀严重的钢管中抽取三根，在每根锈蚀严重的部位横向截断，取样检查，锈蚀深度超过规定值时，不得使用； 钢管弯曲变形应符合上表4的规定。3.1.3、钢管采用外径48mm，壁厚3-3.5mm的高频焊接钢管，其材料应符合GB70088QZ35的材料条件。严重锈蚀、弯曲、压扁、有裂缝的钢管严禁使用。3.1.4、为了方便操作用于架子的单根钢管的最大质量不应大于25kg。32、扣件3.2.1、扣件应采用可锻铸铁制作的扣件，其质量符合现行国家标准钢管脚手架扣件（GB158311995）的规定；3.2.2、新扣件应有生产许可证、法定检测单位的检测报告和产品质量合格
6、证。当对扣件质量有怀疑时，应按现行国家标准钢管脚手架扣件（GB15831）规定抽样检测；3.2.2、旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换；3.2.3、新旧扣件均应进行防锈处理。33、脚手板木脚手板采用40mm厚，宽200300mm的松木板，距板两端80mm处应用镀锌铅丝箍绕23圈或用铁皮包牢，凡腐松、扭曲、斜纹、破裂和大模透节不得使用。34、安全网安全网分平网和立网两种，平网采用锦纶材料制成，立网采用密目安全网 （绿色），安全网出厂前，必须有国家指定的监督检测部门批量验证和检验员检验合格证。安全网在贮运中，必须通风、遮光、隔热，同时要避免化学物品的侵蚀，搬
7、运时禁止使用钩子，已使用过的安全网必须经过检查和试验合格后方可使用，超过使用期限的安全网严禁使用。安全密目网只准作立网使用4、施工布署41、职能分配4.1.1、项目经理应对本项目劳动保护和安全生产工作负全面领导责任。 (1).认真贯彻执行劳动保护和安全生产政策、法令和规章制度。 (2).定期向分公司会议报告工地安全生产情况和措施。 (3).制定各级干部的安全责任制等制度，建立健全安全生产的保证体系。 (4).定期研究解决安全生产中存在的问题。 (5).组织审批安全技术措施计划并贯彻实施。 (6).定期组织安全检查和开展安全竞赛等活动。 (7).对职工进行安全和遵章守纪教育。 (8).督促各部门
8、干部职工做好本职范围内的安全工作。 (9).总结与推广安全生产先进经验。 (10).主持重大伤亡事故的调查分析，提出处理意见和改进措施，并督促实施。4.1.2、项目总工程师对本项目劳动保护和安全生产的技术工作负领导责任。 (1).在组织编制和审批施工组织设计(施工方案)和采用新技术、新工艺、新设备时，必须制定相应的安全技术措施。 (2).负责提出改善劳动条件的项目和实施措施、并付诸实现。 (3).对职工进行安全技术教育。 (4).及时解决施工中的安全技术问题。 (5).参加重大伤亡事故的调查分析，提出技术鉴定意见和改进措施。4.1.3、工长、安全员对所管工程的安全生产负直接责任 (1).组织实
9、施安全技术措施，进行技术安全交底。 (2).对施工现场搭设的架子和安装的电气、机械设备等安全防护装置，都要组织验收，合格后方能使用。 (3).不违章指挥。 (4).组织工人学习安全操作规程，教育工人不违章作业。 (5).认真消除事故隐患，发生工伤事故要立即上报，保护现场，参加调查处理。4.1.4、架子工 (1).认真学习，严格执行安全技术操作规程，模范遵守安全生产规章制度。 (2).积极参加安全活动，认真执行安全交底工作，不违章作业，服从安全人员的指导。 (3).发扬团结友爱精神，在安全生产方面做到互相帮助、互相监督，对新工人要积极传授安全生产知识，维护一切安全设施和防护用具，做到正确使用，不
10、准拆改。 (4).对不安全作业要积极提出意见，并有权拒绝违章指令。 (5).发生伤亡和未遂事故，保护现场并立即上报。4.1.5、班组长要模范遵守安全生产规章制度，领导本班组安全作业。 (1).认真执行安全交底，有权拒绝违章指挥。 (2).班组要对所使用的机具、设备、防护用具及作业环境进行安全检查，发现问题立即采取改进措施。 (3).组织班组安全活动，开好班前安全生产会。 (4).发生工伤事故要立即向工长报告。42、安全保证措施 建立健全安全管理责任制和管理体系，以项目经理和主管生产经理为首，对项目的劳动保护和安全生产负全面领导责任。 (1).认真贯彻执行劳动保护和安全生产政策、法令和规章制度。
11、 (2).定期向分公司报告企业安全生产情况和措施。 (3).制定企业各级干部的安全责任制等制度，建立健全安全生产的保证体系。 (4).定期研究解决安全生产中的问题。 (5).组织审批安全技术措施计划并贯彻实施。 (6).定期组织安全检查和开展安全竞赛等活动。 (7).对职工进行安全和遵章守纪教育。 (8).督促各级领导干部和各职能单位的职工做好本职范围内的安全工作。 (9).总结与推广安全生产先进经验。 (10) 主持重大伤亡事故的调查分析，提出处理意见和改进措施，并督促实施。5、施工准备51、技术准备根据本工程的特点，采用悬挑脚手架为主体结构施工的安全防护设施，采用48*3.5钢管和工字钢，
12、双排脚手架，外挂密目安全网。51.1仔细学习图纸，研究搭设的具体方案，实现经济与美观、实用。51.2作好对施工班组的交底，尤其是关键部位的搭设与注意事项。5. 1.3深化设计的准确性,加强现场突发事件的技术准备工作。52、材料准备结合本工程结构特点以及钢管刚度好、强度高的优点，本工程外脚手架采用扣件式钢管脚手架，在选材方面需遵循以下原则：序号名称规格单位数量备注1钢管1.5m、4m、6mT18362扣件十字、对接、转向套3脚手板4m*0.25m*0.04m块235204M4安全网1.8m*6m张10665密目516#工字钢3mT参照平面53、劳动力计划整个外脚手架工程涉及到搭设、维护及拆除三个
13、阶段，根据各个阶段的不同工作内容，劳动力的需用情况不同。本工程主体施工进度要求较快，基本在6天左右一层结构，外脚手架工作量较大，需投入较多劳动力。外脚手架维护阶段主要是配合外装单位进行施工，因此需用劳动力较少。本工程劳动力需用情况见表5-3。表5-3 劳动力需用计划表阶段外脚手架搭设阶段外脚手架维护阶段外脚手架拆除阶段时间2010.8-2011.32010.8-2011.32011.3-2011.6工种架子工架子工架子工人数10030100工作内容外脚手架搭设，悬挂安全网，铺设跳板，进行层间封闭，外脚手架上垃圾及杂物的清理外脚手架的日常围护，配合外装单位做好局部外脚手架的修改，及时清理外脚手架上垃圾及杂物拆除外脚手架及悬挑钢管，将所有材料运至指定堆场，清理外脚手架拆除范围内的所有垃圾及杂物6、施工技术措施61、脚手架搭设条件6.1.1、作业面已经具备，且牢固可靠。6.1.2、脚手架搭设要向作业人员进行详细的交底。6.1.3、钢管、扣件、脚手板、安全网等经检查合格。6.1.4、持证上岗搭设人员个体防护充分（已作定期体检、安全帽、安全带、防滑鞋等已配备）。6.1.5、56级以上大风和雷、雨、雪的天气应停止脚手架作业。
