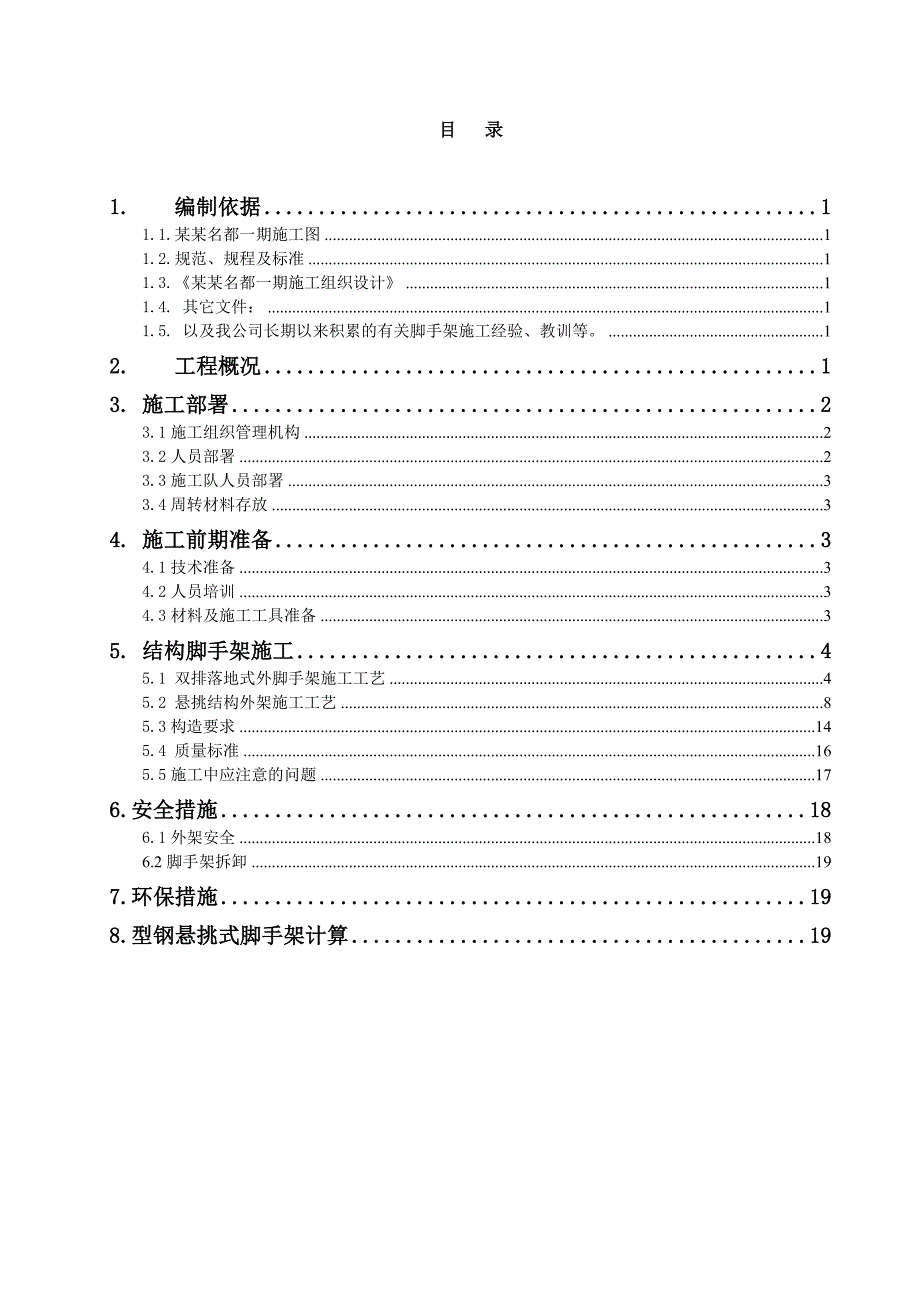

1、目 录 1.编制依据11.1.某某名都一期施工图11.2.规范、规程及标准11.3.某某名都一期施工组织设计11.4. 其它文件：11.5. 以及我公司长期以来积累的有关脚手架施工经验、教训等。12.工程概况13. 施工部署23.1施工组织管理机构23.2人员部署23.3施工队人员部署33.4周转材料存放34. 施工前期准备34.1技术准备34.2人员培训34.3材料及施工工具准备35. 结构脚手架施工45.1 双排落地式外脚手架施工工艺45.2 悬挑结构外架施工工艺85.3构造要求145.4 质量标准165.5施工中应注意的问题176.安全措施186.1外架安全186.2脚手架拆卸197.环

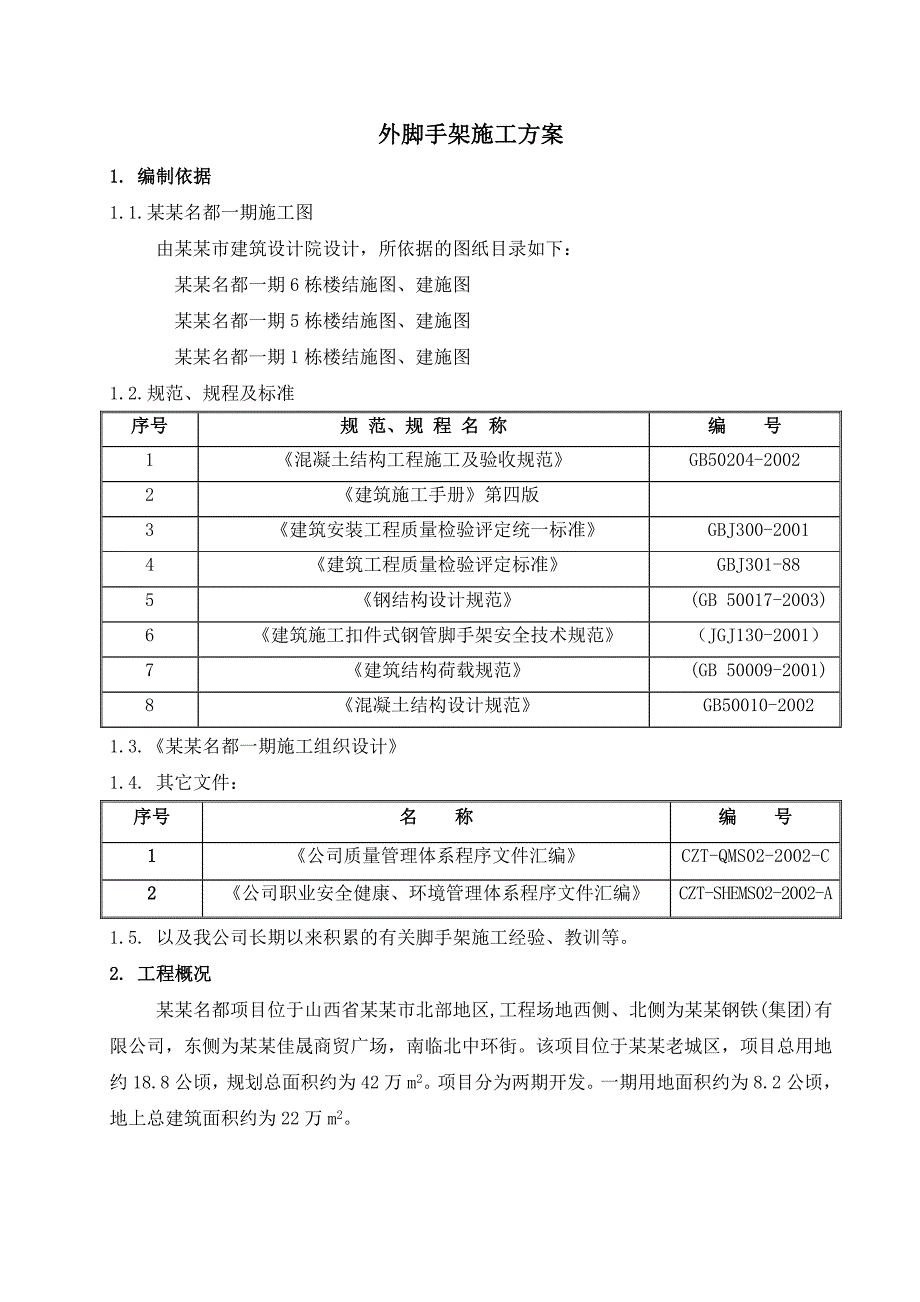

2、保措施198.型钢悬挑式脚手架计算19外脚手架施工方案1. 编制依据1.1.某某名都一期施工图由某某市建筑设计院设计，所依据的图纸目录如下： 某某名都一期6栋楼结施图、建施图 某某名都一期5栋楼结施图、建施图 某某名都一期1栋楼结施图、建施图1.2.规范、规程及标准序号规 范、规 程 名 称编 号1混凝土结构工程施工及验收规范GB50204-20022建筑施工手册第四版3建筑安装工程质量检验评定统一标准GBJ300-20014建筑工程质量检验评定标准GBJ301-885钢结构设计规范(GB 50017-2003)6建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2001）（JGJ130-2
3、001）7建筑结构荷载规范(GB 50009-2001)8混凝土结构设计规范GB50010-20021.3.某某名都一期施工组织设计1.4. 其它文件：序号名 称编 号1公司质量管理体系程序文件汇编CZT-QMS02-2002-C2公司职业安全健康、环境管理体系程序文件汇编CZT-SHEMS02-2002-A1.5. 以及我公司长期以来积累的有关脚手架施工经验、教训等。2. 工程概况 某某名都项目位于山西省某某市北部地区,工程场地西侧、北侧为某某钢铁(集团)有限公司，东侧为某某佳晟商贸广场，南临北中环街。该项目位于某某老城区，项目总用地约18.8公顷，规划总面积约为42万m2。项目分为两期开发

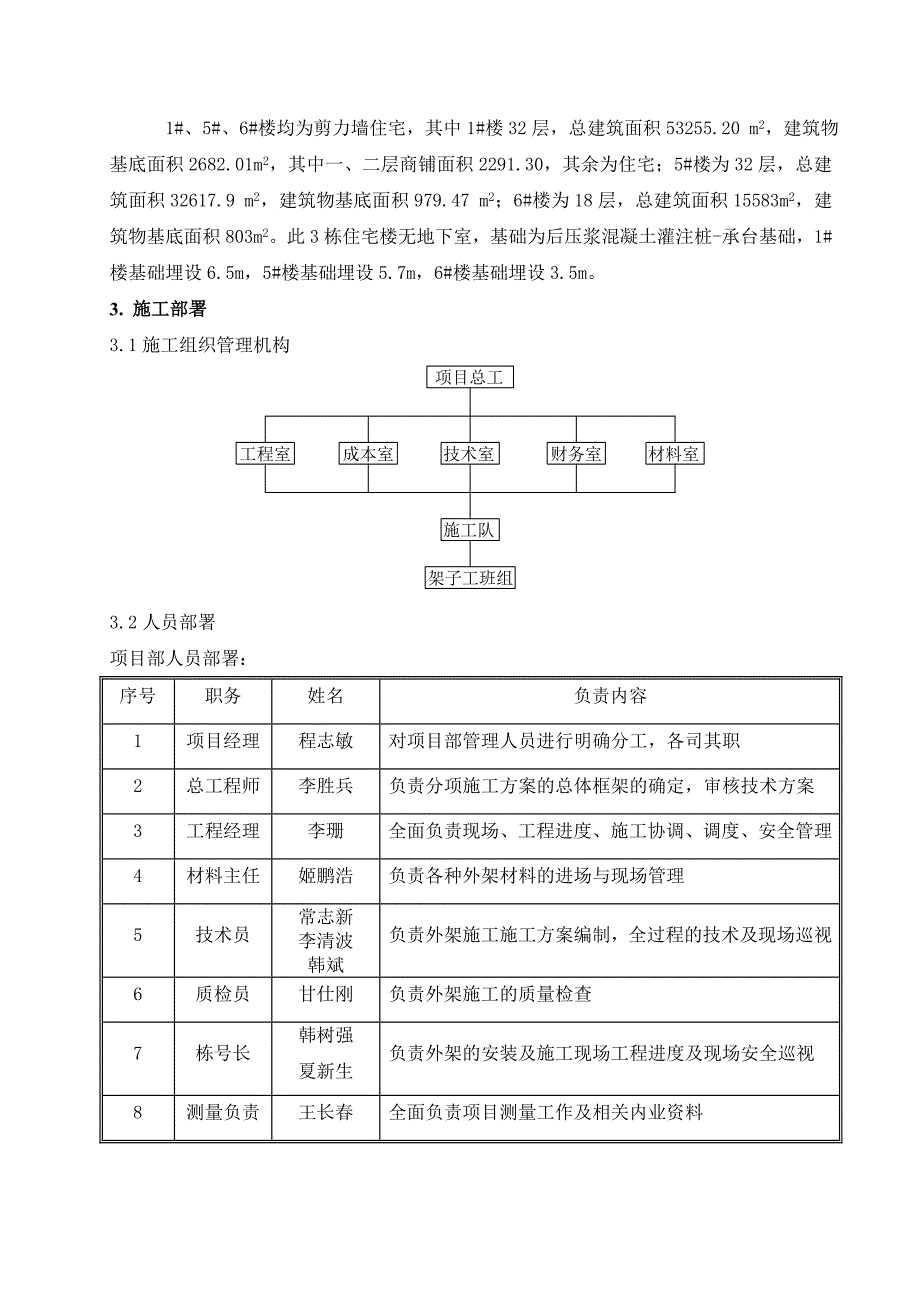

4、。一期用地面积约为8.2公顷，地上总建筑面积约为22万m2。 1#、5#、6#楼均为剪力墙住宅，其中1#楼32层，总建筑面积53255.20 m2，建筑物基底面积2682.01m2，其中一、二层商铺面积2291.30，其余为住宅；5#楼为32层，总建筑面积32617.9 m2，建筑物基底面积979.47 m2；6#楼为18层，总建筑面积15583m2，建筑物基底面积803m2。此3栋住宅楼无地下室，基础为后压浆混凝土灌注桩-承台基础，1#楼基础埋设6.5m，5#楼基础埋设5.7m，6#楼基础埋设3.5m。3. 施工部署3.1施工组织管理机构3.2人员部署项目部人员部署：序号职务姓名负责内容1项
5、目经理程志敏对项目部管理人员进行明确分工，各司其职2总工程师李胜兵负责分项施工方案的总体框架的确定，审核技术方案3工程经理李珊全面负责现场、工程进度、施工协调、调度、安全管理4材料主任姬鹏浩负责各种外架材料的进场与现场管理5技术员常志新李清波韩斌负责外架施工施工方案编制，全过程的技术及现场巡视6质检员甘仕刚负责外架施工的质量检查7栋号长韩树强夏新生负责外架的安装及施工现场工程进度及现场安全巡视8测量负责王长春全面负责项目测量工作及相关内业资料9安全负责高军华全面负责项目安全工作及相关内业资料3.3施工队人员部署由于本工程工期紧，质量要求高，为确保工程如期完工，主体施工期间，各施工队必须配备足够
6、的架子工穿插作业，每个施工队要配备架子工不少于20人，每组设班组长一名，所有架子工必须经培训，具有有效期内架子工上岗证。3.4周转材料存放根据施工组织设计结构施工阶段现场平面布置图设计要求，外脚手架的周转材料使用前及拆除后集中码放在现场的指定场地，保持现场整洁、干净。4. 施工前期准备4.1技术准备4.1. 1脚手架选型：地下部分：双排落地脚手架地上部分：因本工程中1、5、6栋楼为甲方样板楼，主体三层为样板层，为保证业主工期的顺利实现，地下结构施工完毕后，立即拆除地下脚手架进行回填土作业。待房心和基槽回填完毕后，再进行地上结构施工。同时为不影响主体三层样板施工，自原自然地坪标高至四层采用双排落
7、地脚手架，以上结构外架按照悬挑架进行设计。2栋楼因由地下室，地下室结构与首层结构采用水牌落地式脚手架，二层以上为悬挑架。 4.1.2根据工程进度情况，编制各种材料的备料计划、计划进场时间安排，确保脚手架及时搭设使用。4.2人员培训4.2.1对架子工进行上岗培训。4.2.2对工人进行安全教育，提高施工人员的安全意识。4.3材料及施工工具准备4.3.1材料准备：483.5mm钢管、密目安全立网、安全平网、扣件、防锈漆、脚手板、钢丝绳、绳卡、圆钢等，外挑架用10号工字钢。4.3.2施工工具准备：施工中，需准备的施工机具有：安全帽、安全带、扳手等。5. 结构脚手架施工工艺因1、5、6栋为业主销售样板楼
8、，为满足其提前介入装修和销售需求，首层四层结构外脚手架采用落地式双排扣件式脚手架作为施工脚手架，从四层开始采用悬挑脚手架。5.1 双排落地式外脚手架施工工艺5.1.1搭设参数及要求 A、立杆：1.立杆纵距1.5m，排距1.2m，立杆距离结构边0.35m。2.立杆接头采用对接扣件扣紧，且相邻立杆接头位置应相应错开布置在不同的步距内，立杆接头与相邻大横杆的距离不大于步距的1/3（即不大于0.5m）。3.立杆顶高于上一层结构面1.5m。4.立杆全高偏斜不得大于50mm。B、大横杆1.大横杆步距1.5m。2.上下大横杆的接头位置布置在不同的立杆纵距内，大横杆接头与相邻立杆的距离不大于立杆纵距的1/3（
9、即不大于0.5m）。3.上下大横杆布置在立杆的内侧，采用直角扣件与立杆扣紧。4.同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不得大于50mm。C、小横杆1.贴近立杆布置，每一节点必须设置一小横杆，用直角扣件扣紧在大横杆之上，小横杆轴线偏离节点的距离不得大于130mm。2.操作层小横杆间距为0.5m。3.在任何情况下都不得拆除贴近立杆的小横杆。D、剪刀撑1.剪刀撑斜杆与地面夹角为45-60度。2在脚手架外侧立面整个长度和高度设置剪刀撑，剪刀撑应联系34根立杆。3剪刀撑斜杆采用对接，两端用扣件与立杆和大横杆扣紧，扣件中心线距主节点距离不大于150mm，两端之间增加两格扣结点。E、联
10、结杆 1联结杆设置为2步3跨，即每隔2根立杆沿高度方向每3步设1点，用钢管及扣件将脚手架与剪力墙洞口采用双口件连接牢固。2联结杆必须从第一根大横杆开始设置，必须呈水平状态。3联结杆应靠紧主节点设置，偏离主节点距离不大于250mm。4.脚手架两端必须设置联结杆，其垂直距离不得大于层高。5.洞口间距大于5m时，在外墙上预留孔洞，用16mm勾头螺栓穿过墙体上的预留孔洞，一端拧紧卡死，另一端和架子固定。F、护栏和脚手板1.采用木脚手板，对接平铺，施工层考虑一层布置，其下两侧支撑横杆的距离小于200mm。2.操作层一层，铺板层一层。操作层每层设置200mm高挡脚板。3.护拦高度为0.81.2m。4.在脚
11、手架立杆底端之上200mm处设纵向和横向扫地杆并与立杆连接牢固。G、安全网1.外侧满布密目安全网绑扎牢固。2.外脚手架搭设到三层时,必须在首层顶板铺设水平平网安全网一道,与外架相连,水平网用铁丝绑扎.3.立网的周边必须用扎丝与外架连接牢固,下口封密实.5.1.2施工流程将外墙外侧肥槽的回填土重新打夯夯实在回填土上立杆位置铺设50mm厚通长脚手板摆放扫地杆（贴近地面的大横杆）逐根树立立杆，随即与扫地杆扣紧装扫地小横杆并与立杆或扫地杆扣紧安装第一步大横杆（与各立杆扣紧）安装第一步小横杆第二步大横杆第二步小横杆加设临时斜撑杆（上端与第二道大横杆扣紧，在装设两道连墙杆后可拆除）第三、四步大横杆和小横杆
12、连墙杆接立杆加设剪刀撑铺脚手板5.1.3构造要求： A、架体底部处理：根据测量人员放出的外架位置线在地面上铺50*200mm的通手板做为立杆的垫板。 B、立杆及扫地杆:根据测量放线布置纵向扫地杆，扫地杆距地200mm。依次竖立立杆，内排立杆距结构外边线距离按照上述搭设参数搭设,不得随意改变，立杆与纵横向扫地杆间采用扣件连接牢固。 C、立杆接头必须采用对接扣件对接，相邻立杆接头位置应错开布置在不同的步距内，与相近大横杆的距离不宜大于步距的三分之一。详见立杆、大横杆的接头位置图。立杆顶端高出施工操作面1500mm以上。 D、横杆步距为1.5m，上下横杆的接长位置应错开布置在不同的立杆纵距中，与相近
13、立杆的距离不大于纵距的三分之一；同一排大横杆的水平偏差不大于该片脚手架总长度的1/250，且不大于50mm。相邻步架的大横杆错开布置在立杆的里侧和外侧，以减少立杆偏心受载情况。立杆、大横杆的接头位置要求见下图： E、小横杆：贴近立杆布置，搭于大横杆之上并用直角扣件扣紧。小横杆外伸出立杆10cm。 F、连墙件的设置：连墙件必须从第一根大横杆开始设置，呈水平状态。并应靠近主节点设置，偏离主节点距离不大于300mm。脚手架两端必须设置连墙件，其垂直距离不得大于层高。连墙件构造如下图所示：连墙件设置构造要求如下： G、剪刀撑设置：剪刀撑沿脚手架两端和转角处起，每道剪刀撑联系34根立杆，斜杆与地面夹角为
14、45度。每79根立杆设置一道，且每片架子不少于三道。剪刀撑的斜杆除两端用旋转口与脚手架的立杆和大横杆扣紧外，在其中间增加2-4个扣结。详见脚手架立面图： H、安全网挂设：随外脚手架的搭设，外架外侧挂好绿色安全立网，立网挂在外排立杆脚手架内侧，保证外脚手架全封闭。 I、外立杆及横杆刷桔黄色油漆，剪刀撑刷深兰色油漆。独立柱周圈维护杆及临边洞口的防护钢管刷红白相间油漆。 J、脚手板铺设：脚手板规格为：50mm厚木板，宽度200mm，设置在三根横向水平杆上。脚手板两端应采用直径为8mm的镀锌钢丝各设两道箍。根据施工进度，在施工层脚手架上满铺好脚手板。 K、脚手架搭设完成后由项目安全员、工程管理人员、技术员验收合格后方可使用。5.2 悬挑结构外架施工工艺从四层开始做挑架，出挑材料采用10#工字钢，立杆和横杆材料采用483.5mm钢管。第八层、第十二层、第十六层每五层一挑。5.2.1设计参数搭设高度为12米，立杆采用双排立管，搭设尺寸为：立杆的纵距1.50米，立杆的横距1.05米，步距1.50米，采用的钢管类型为483.5，连墙件采用2步3跨，竖向间距3.60米，水平间距4.50米。施工均布荷载为3.0kN/m2，同时施工1层，脚手板共铺设2层。悬挑水平钢
