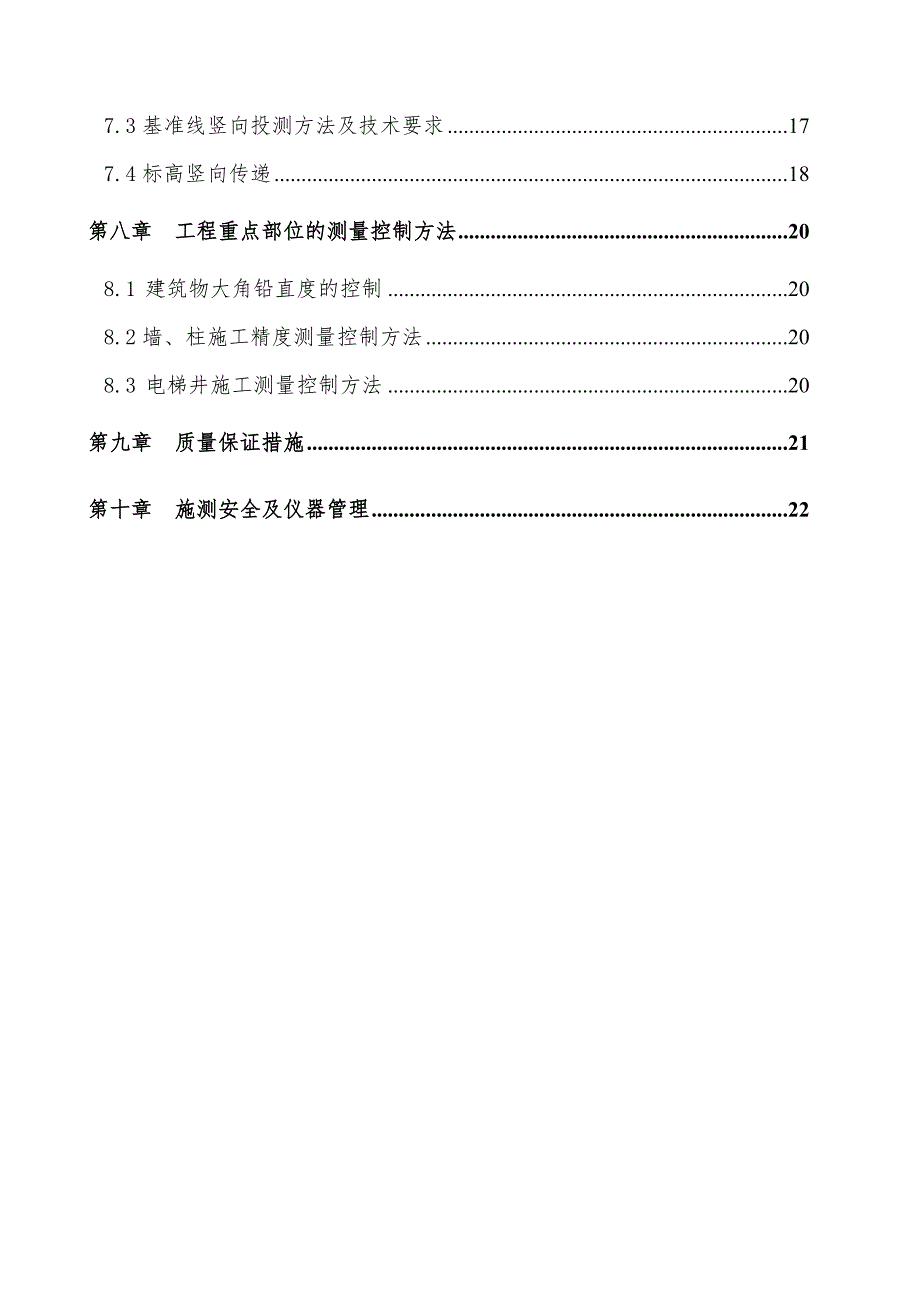

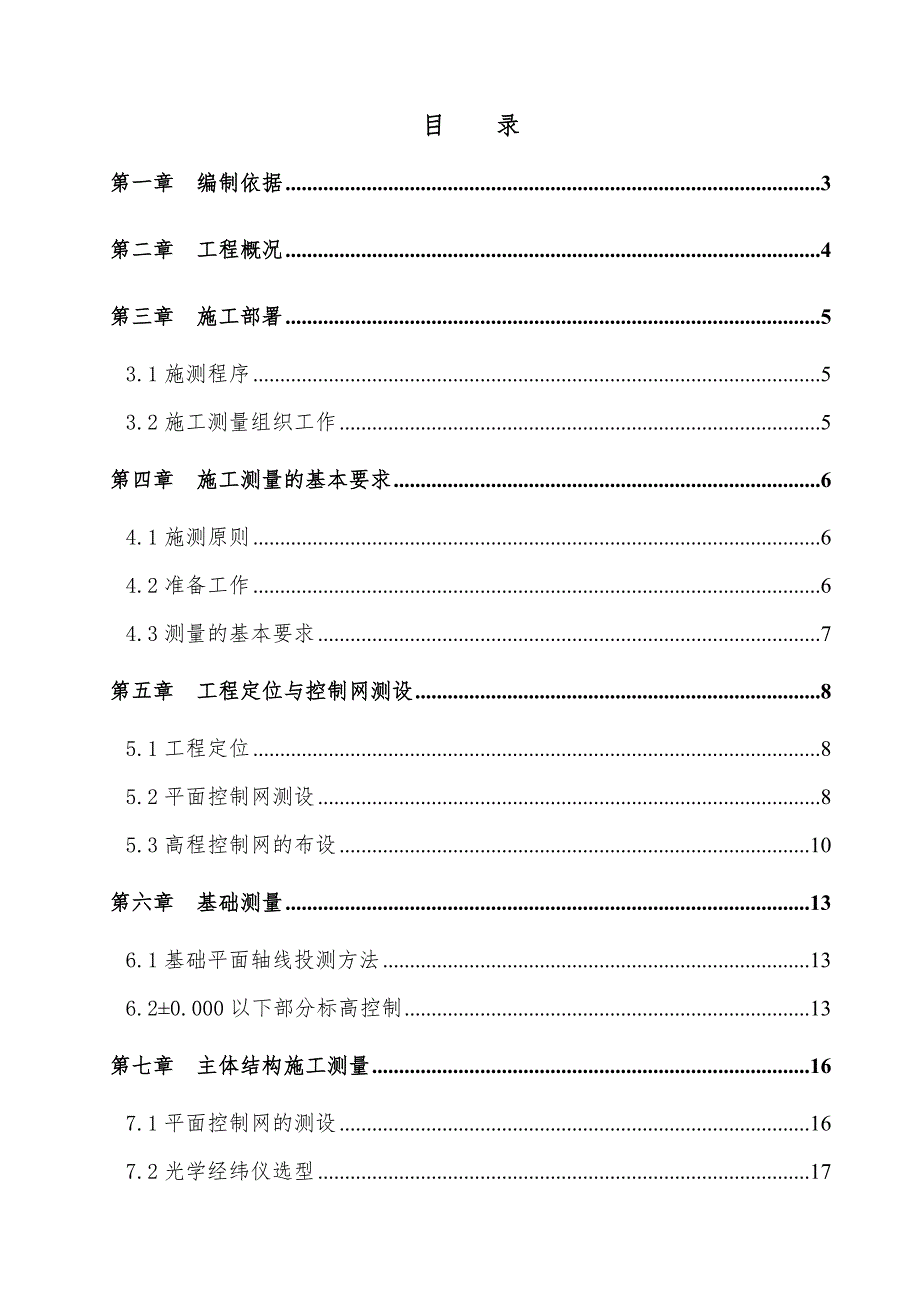

1、目 录第一章 编制依据3第二章 工程概况4第三章 施工部署53.1施测程序53.2施工测量组织工作5第四章 施工测量的基本要求64.1施测原则64.2准备工作64.3测量的基本要求7第五章 工程定位与控制网测设85.1工程定位85.2平面控制网测设85.3高程控制网的布设10第六章 基础测量136.1基础平面轴线投测方法136.20.000以下部分标高控制13第七章 主体结构施工测量167.1平面控制网的测设167.2光学经纬仪选型177.3基准线竖向投测方法及技术要求177.4标高竖向传递18第八章 工程重点部位的测量控制方法208.1 建筑物大角铅直度的控制208.2墙、柱施工精度测量控制

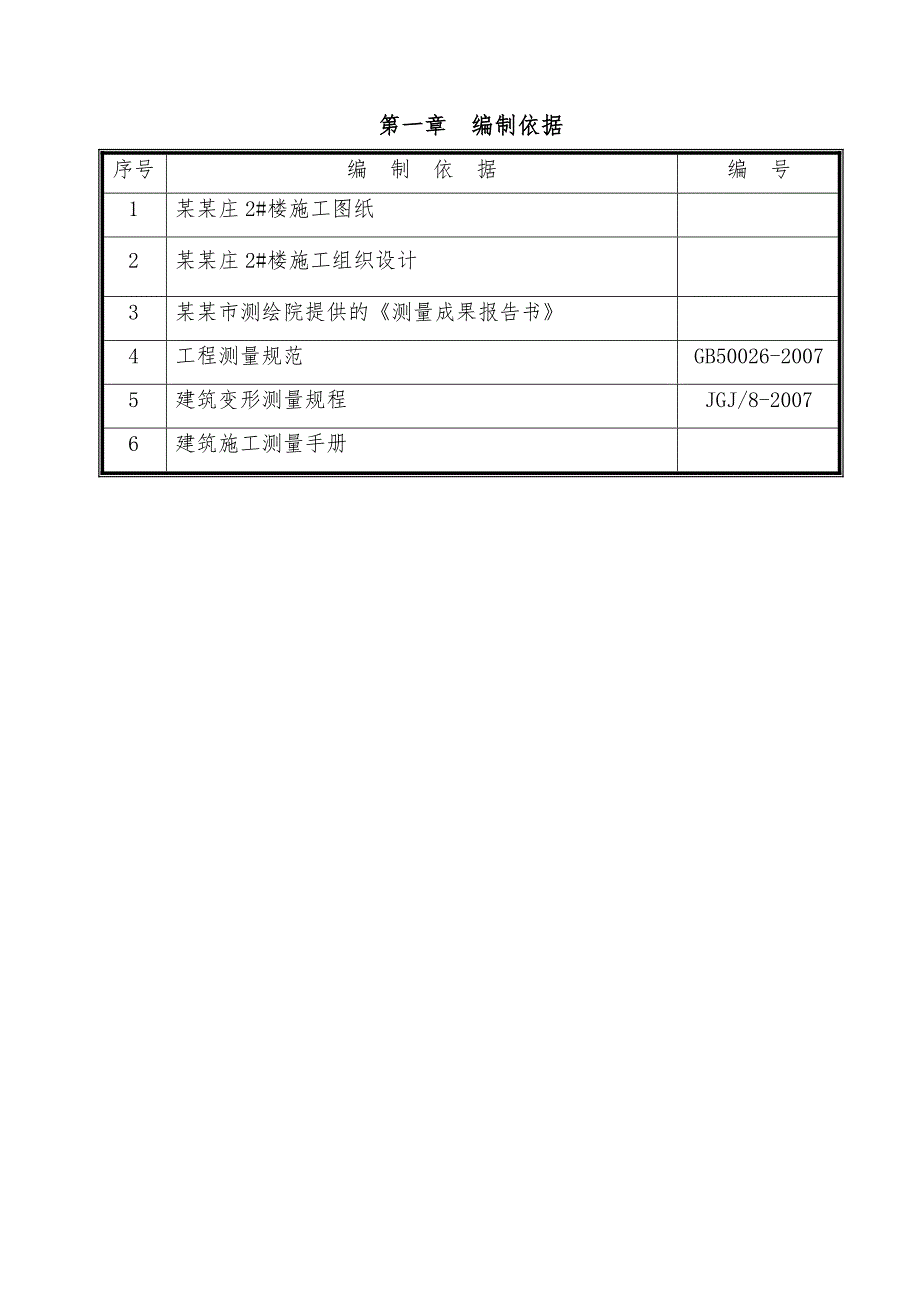

2、方法208.3 电梯井施工测量控制方法20第九章 质量保证措施21第十章 施测安全及仪器管理22第一章 编制依据序号编 制 依 据编 号1某某庄2#楼施工图纸2某某庄2#楼施工组织设计3某某市测绘院提供的测量成果报告书4工程测量规范GB50026-20075建筑变形测量规程JGJ/8-20076建筑施工测量手册第二章 工程概况序号项 目内 容1建筑面积共20353.19m2 ,其中地下2013.1m2，地上为18340.09m2。2建筑层数地上十一层地下一层3层 高地下一层，地上十一层，地下一层储藏用房层高2.9m；一、二层为底商，层高3.3m；三十一层为住宅，层高2.9m4建筑总高度37.8
3、 m5结构形式基础结构形式钢筋混凝土筏板基础主体结构形式钢筋混凝土剪力墙结构屋盖结构形式现浇混凝土结构6地下防水系统混凝土自防水S6柔性防水贴必定BAC防水卷材7结构断面尺寸基础底板基础板厚500mm顶板厚度130mm、150mm、180 mm等墙体厚度180mm、200mm 、 250 mm等8楼梯结构形式全现浇板式楼梯10施工缝设置板在板跨中1/3范围内设置；楼梯在休息平台板跨中1/3范围内设置第三章 施工部署3.1施测程序准备工作 测量作业 自检 报验 合格 合格 进入下道工序3.2施工测量组织工作由项目技术部专业测量人员成立测量小组，根据某某市测绘研究院给定的坐标点和高程控制点进行工程
4、定位、建立轴线控制网。按规定程序检查验收，对施测组全体人员进行详细的图纸交底及方案交底，明确分工，所有施测的工作进度及逐日安排，由组长根据项目的总体进度计划进行安排。第四章 施工测量的基本要求4.1施测原则4.1.1 严格执行测量规范；遵守先整体后局部的工作程序，先确定平面控制网，后以控制网为依据，进行各局部轴线的定位放线。4.1.2 必须严格审核测量原始数据的准确性，坚持测量放线与计算工作同步校核的工作方法。4.1.3 定位工作执行自检、互检合格后再报检的工作制度。 4.1.4 测量方法要简捷，仪器使用要熟练，在满足工程需要的前提下，力争做到省工省时省费用。4.1.5 明确为工程服务，按图施
5、工，质量第一的宗旨。紧密配合施工，发扬团结协作、实事求是、认真负责的工作作风。4.2准备工作4.2.1 全面了解设计意图，认真熟悉与审核图纸。施测人员通过对总平面图和设计说明的学习，了解工程总体布局，工程特点，周围环境，建筑物的位置及坐标，其次了解现场测量座标与建筑物的关系，水准点的位置和高程以及首层0.000的绝对标高。在了解总图后认真学习建筑施工图,及时校对建筑物的平面、立面、剖面的尺寸、形状、构造，它是整个工程放线的依据，在熟悉图纸时，着重掌握轴线的尺寸、层高，对比基础、楼层平面、建筑、结构几者之间轴线的尺寸，查看其相关之间的轴线及标高是否吻合，有无矛盾存在。4.2.2 测量仪器的选用测
6、量中所用的仪器和钢尺等器具，根据有关规定，送具有某某市仪器校验资质的检测厂家进行校验，检验合格后方可投入使用。表4-1 现场测量仪器一览表序号器具名称型 号单位数 量1经纬仪TDJ2E台12水准仪DS3台23激光铅锤仪DZJ3台14钢 尺50m把25钢 尺30 m把26盒 尺5m把87对讲机个48墨 斗只44.3测量的基本要求测量记录必须原始真实、数字正确、内容完整、字体工整；测量精度要满足要求。根据现行测量规范和有关规程进行精度控制。根据工程特点及工程测量规范，此工程设置精度等级为二级，测角中误差8秒，边长相对误差1/20000。第五章 工程定位与控制网测设5.1工程定位 根据某某市测绘规化
7、部门提供的定位桩、红线桩和水准点，（见下图）。按照所计算的建筑物主轴线座标点进行轴线定位。5.2平面控制网测设5.2.1平面控制网布设原则 5.2.1.1平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。5.2.1.2平面控制网的坐标系统与工程设计所采用的坐标系统相一致。布设呈矩形。5.2.1.3布设平面控制网首先根据设计总平面图、现场施工平面布置图。5.2.1.4选点应在通视条件良好、安全、易保护的地方。5.2.1.5桩位必须用险保护,需要时用钢管进行围护,并用红油漆作好标记。5.2.2建筑平面控制网的布设5.2.2.1依据平面布置与定位原则，共设置两横两纵四条主控轴，（1
8、）、二层以下分别为：A轴、G轴、2轴、49轴的1.0m控制线。见下图： （2）、二层以上分别为：H轴、B轴、5轴、13轴、29轴、45轴的1.0m控制线。见下图：5.2.2.2主控轴线定位时，均布置引线，横轴南北侧以及纵轴东西侧设置定位桩（见下图）。地面引线均用红三角标出，清晰明了。见下图：施测完成后报监理、建设单位确认后，加以妥善保护。按照工程测量规范要求，定位桩的精度要符合表5-1要求：表5-1 定位桩的精度要求等级测角中误差（”）边长丈量相对中误差一级71/300005.2.2.3标桩型式和埋设方法：采用5050500mm木桩，在其周围200mm范围内浇灌300mm厚混凝土稳固，并砌筑4
9、0cm砖保护，顶部使用钉子涂油漆作为标示点。5.2.2.4控制线随结构逐层弹在外墙上，用以检查复核楼层放线。5.3高程控制网的布设5.3.1高程控制网的布设原则5.3.1.1为保证建筑物竖向施工的精度要求，在场区内建立高程控制网，以此作为保证施工竖向精度的首要条件。5.3.1.2根据场区内规划局给定的路边高程点BM1=58.735m（1.185m）米布设场区高程控制网。5.3.1.3为保证建筑物竖向施工的精度要求，根据规划局给定的路边高程点BM1=58.735m（1.185m）米，在场区内建立高程控制网。先用水准仪进行复测检查，校测合格后，测设一条闭合水准路线，联测场区高程竖向控制点，以此作为
10、保证竖向施工精度控制的首要条件，该点也作为以后沉降观测的基准点。5.3.2高程控制网的等级及技术要求5.3.2.1高程控制网的精度，不低于三等水准的精度。5.3.2.2半永久性水准点位处于永久建筑物以外，一律按测量规程规定的半永久桩的方式埋设，并妥善加以保护。5.3.2.3引测的水准控制点，需经复测合格后方可使用。5.3.2.4高程控制网技术要求 高程控制网的等级拟布设三等附合水准，水准测量技术要求见表5-2：表5-2 水准测量技术要求表等级高差全中误差（mm/km）路线长度（km）与已知点联测次数附合或环线次数平地闭合差（mm）三等65往返各一次往返各一次125.3.3水准点的埋设及观测技术
11、要求5.3.3.1水准点的埋设 水准点选取在土质坚硬，便于长期保存和使用方便的地方。墙水准点应选设在稳定的建筑物上，点位应位于便于寻找、保存和引测。5.3.3.2水准观测的技术要求见表5-3：表5-3 水准观测技术要求表等级水准仪型号前后长度（M）前后视距较差（m）前后视距累积差（m）视线离地面最低高度（m）基辅分划读数差（mm）基辅分划所测高差之差三级DS375250.32.03.0第六章 基础测量6.1基础平面轴线投测方法6.1.1将TDJ2E经纬仪架设基坑边上的轴线控制桩位上，经对中、整平后视同一方向桩(轴线标志，将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线各不得少于二条,
12、以此作角度、距离的校核。一经校核无误后，方可在该平面上放出其它相应的设计轴线及细部线。6.1.2在垫层上进行基础定位放线前，以建筑物平面控制线为准，校测轴线控制桩无误后，再用经纬仪以正倒镜挑直法投测各主控线，投测允许误差2mm。 6.1.3垫层上建筑物轮廓轴线投测闭合，经校测合格后，用墨线详细弹出各细部轴线，暗柱、暗梁、洞口必须在相应边角，用红油漆以三角形式标注清楚。6.1.4轴线允许偏差如表6-1：表6-1 轴线允许偏差表序号轴线长度允许偏差1L30m 士5mm230L60m 士10mm36090m士20mm轴线的对角线尺寸，允许误差为边长误差的2倍，外廓轴线夹角的允许误差为1。6.20.0
13、00以下部分标高控制6.2.1高程控制点的联测在向基坑内引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内引测所需的标高。6.2.2士0.000以下标高的传递施工时用钢尺配合水准仪将标高传递到基坑内，以此标高为依据，进行槽底抄平。并作相互校核，校核后三点的较差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应标在便于使用和保存的位置，根据基坑情况，在基坑内将其引测至基槽外围，并标明绝对高程和相对标高，便于施工中使用。墙、柱拆模后，应在墙柱立面抄测出建筑一米线。一米线相对于每层设计标高而定。0.000以下高程传递见下图：6.2.3标高校测与
14、精度要求每次引测标高需要作自身闭合外，对于同一层分几次引测的标高，应该联测校核，测量偏差不应超过3mm。6.2.4土方开挖测量方法6.2.4.1基坑开挖分为一部，首先由主楼东侧开挖向西侧推进至中间部位，然后再从西向东方向，最后从中间向北退出。高程点在主楼开挖的同时分一次传递，架设水准仪，随时校核槽底标高。6.2.4.2开挖到槽底标高30cm处，在基坑边A轴1.0米控制线处架设经纬仪，向基坑投测主控线，在木桩上钉铁钉，确定控制点，并用小白线拉通。然后，在基坑边轴1.0米控制线处架设经纬仪，以同样方法确定主控线。当纵横主控线投测交叉后，检查距槽边尺寸，确定槽宽，修整槽边。第七章 主体结构施工测量7.1平面控制网的测设7.1.1 地下室墙体混凝土浇筑完毕后，根据场地平面控制网，校测建筑物轴
