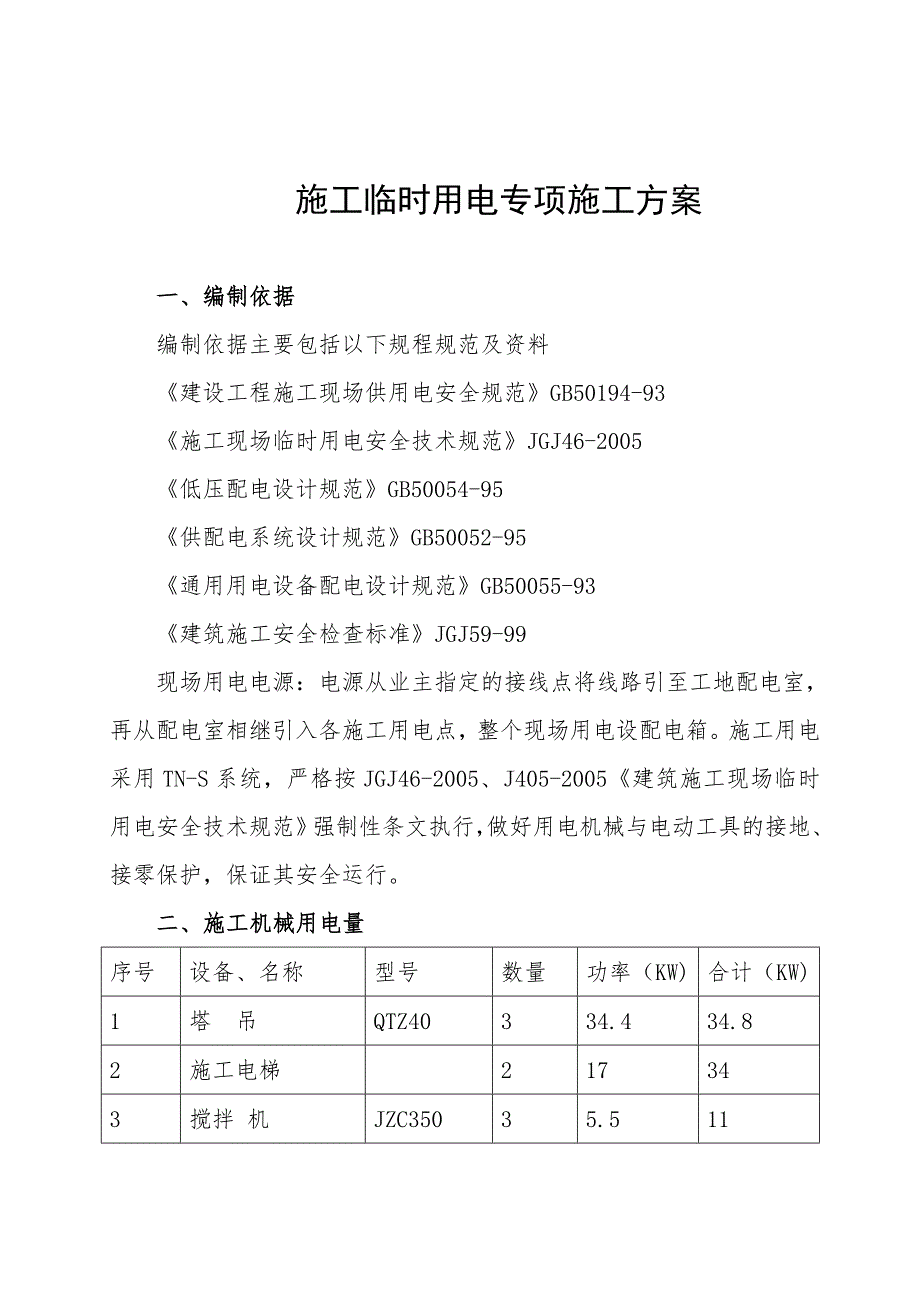

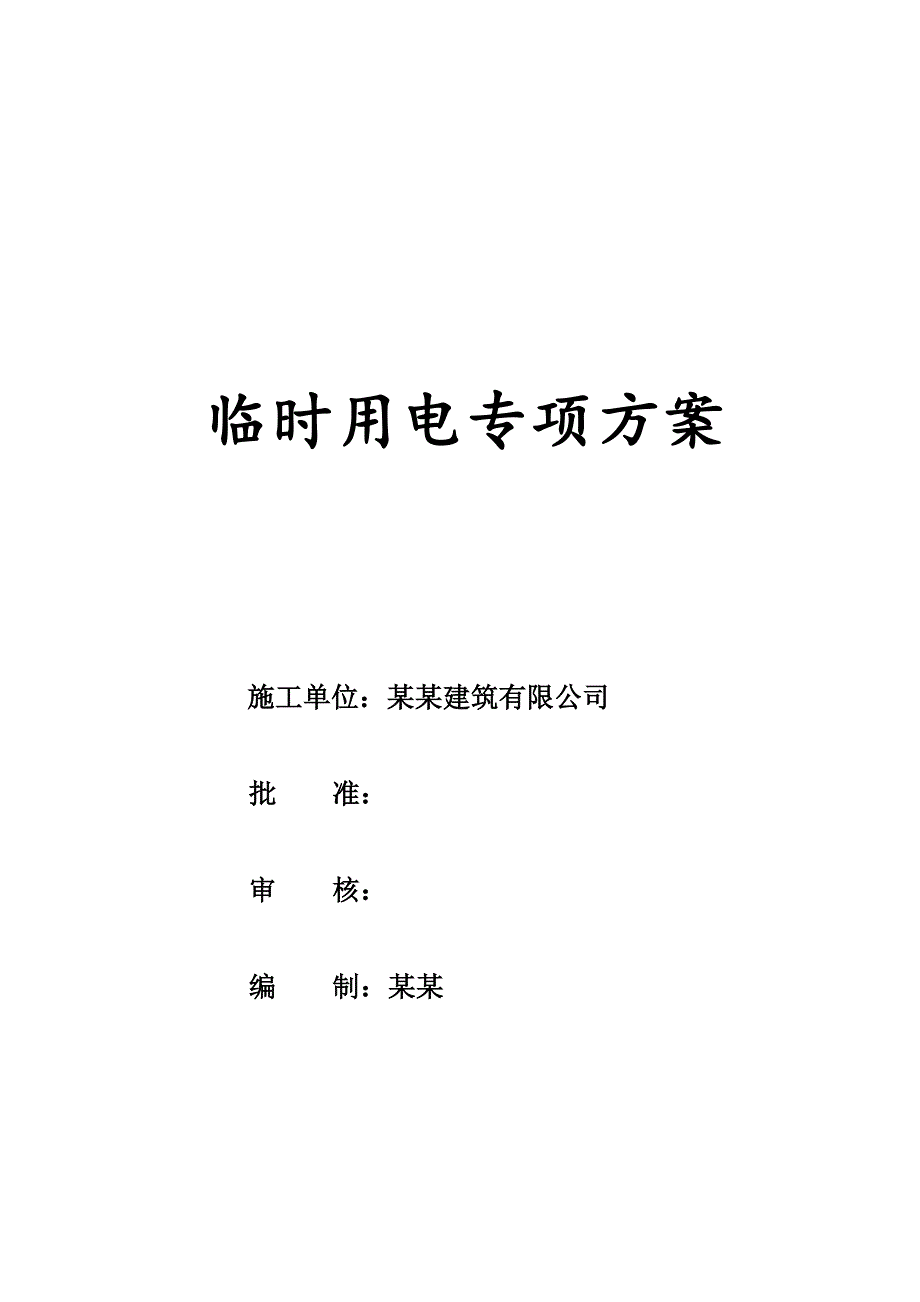

1、临时用电专项方案施工单位：某某建筑有限公司批 准：审 核：编 制：某某施工临时用电专项施工方案一、编制依据编制依据主要包括以下规程规范及资料建设工程施工现场供用电安全规范GB50194-93施工现场临时用电安全技术规范JGJ46-2005低压配电设计规范GB50054-95供配电系统设计规范GB50052-95通用用电设备配电设计规范GB50055-93建筑施工安全检查标准JGJ59-99现场用电电源：电源从业主指定的接线点将线路引至工地配电室，再从配电室相继引入各施工用电点，整个现场用电设配电箱。施工用电采用TN-S系统，严格按JGJ46-2005、J405-2005建筑施工现场临时用电安全

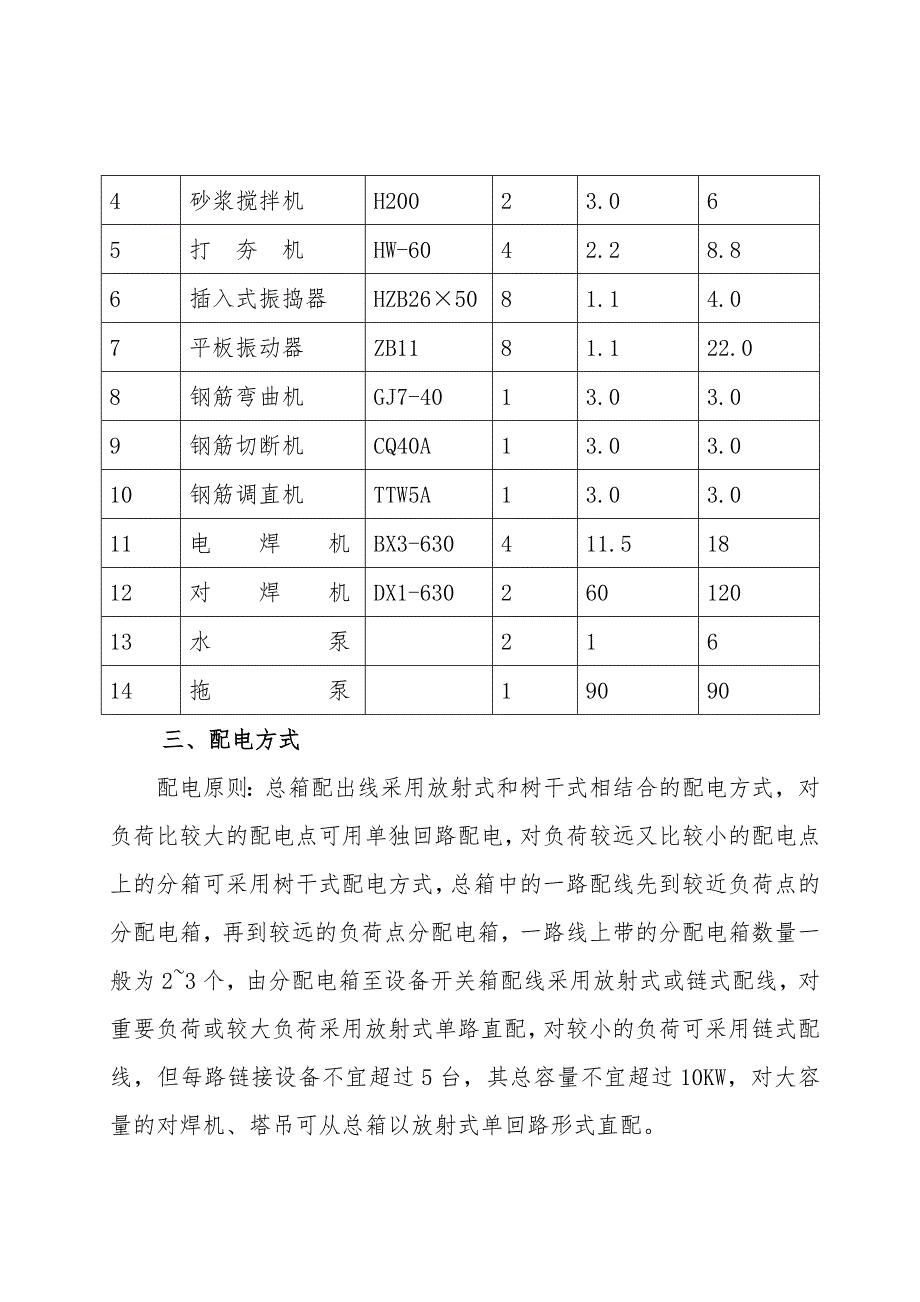

2、技术规范强制性条文执行，做好用电机械与电动工具的接地、接零保护，保证其安全运行。二、施工机械用电量序号设备、名称型号数量功率（KW)合计（KW)1塔 吊QTZ40334.434.82施工电梯217343搅拌 机JZC35035.5 114砂浆搅拌机H20023.065打 夯 机HW-6042.28.86插入式振捣器HZB265081.14.07平板振动器ZB1181.122.08钢筋弯曲机GJ7-4013.03.09钢筋切断机CQ40A13.03.010钢筋调直机TTW5A13.03.011电 焊 机BX3-630411.51812对 焊 机DX1-63026012013水 泵21614拖 泵
3、19090三、配电方式配电原则：总箱配出线采用放射式和树干式相结合的配电方式，对负荷比较大的配电点可用单独回路配电，对负荷较远又比较小的配电点上的分箱可采用树干式配电方式，总箱中的一路配线先到较近负荷点的分配电箱，再到较远的负荷点分配电箱，一路线上带的分配电箱数量一般为23个，由分配电箱至设备开关箱配线采用放射式或链式配线，对重要负荷或较大负荷采用放射式单路直配，对较小的负荷可采用链式配线，但每路链接设备不宜超过5台，其总容量不宜超过10KW，对大容量的对焊机、塔吊可从总箱以放射式单回路形式直配。本系统总负荷较大，且有较大单项负荷何，所以配电方式采用放射式，即总配电箱出线，带分配电箱，分配电箱
4、放射出线，带几个开关箱。详见供配电系统图。四、系统接地方式当现场施工设备供电的变压器低压侧为380V220V中性点直接接地时，低压系统的接地形式必须采用TN-S系统，如图1所示，电器设备的金属外壳必须与专用保护零线（PE线）连接，不得一部分设备作保护接零，另一部分设备作保护接地，保护零线不得装设开关或熔断器，保护零线应单独设置，不作它用，重复接地线应与保护零线相连接。保护零线使用铜线不少于10mm2，铝线不少于16mm2，与电气设备相连的保护零线可用不少于6mm2绝缘多股铜线，保护零线统一标志为绿/黄双色线（以前为黑色），在任何情况下不准使用绿/黄双色线作负荷线。保护零线除必须在配电室或总配电
5、箱处作重复接地外，还必须在配电线路的中间处和末端处做重复接地。重复接地电阻值不大于1欧，不得用铝导体做接地体或地下接地线，垂直接地体不宜采用罗纹钢。垂直接地体应采用角铁、镀锌铁管或圆钢，长度1.52.5m，露出地面1015cm，接地线与垂直接地体连接应采用焊接或螺纹连接，禁止采用绑扎的方法，施工现场所有用电设备，除做保护接零外，必须在设备负荷线的首端处设置漏电保护装置。五、漏电开关设置位置（1）在总箱中，开关的负荷侧设漏电保护器。（2）在设备的开关箱内，开关的负荷侧设漏电保护器。六、防雷保护总配电箱进线处和变压器低压母线上应装设低压避雷器，施工现场和临时生活区，高压在20m以上的脚手架、正在施
6、工的建筑物以及塔式起重机、机具、建筑用大钢模板等都要用防雷接地保护，避雷针长度12米，可用16圆钢端部磨尖。避雷针保护范围按60遮护角防护。七、配电箱选型及安装位置确定根据施工现场临时用电安全技术规范JGJ46-2005、J405-2005的要求，总配电箱和分配电箱均应装设总闸和分路隔离开关，总熔断器和分路熔断器（或总自动开关和分路自动开关）以及漏电保护器（若漏电保护器同时具备过负荷和短路保护功能，则可不设分路熔断器或分路自动开关）。每台设备应有独立的开关箱，实行一机一闸制，严禁用一个电器开关直接控制二台及二台以上用电设备（含插座）。选择GJK型施工现场临时用电标准配电箱，具体型号为：1、总配
7、电箱GJK-Z3/B型,数量4台,主要电器元件配置如下表：2、分配电箱GJK-F6/D型,数量16台,主要电器元件配置如下表：3、开关箱GJK-K1/D型，数量15台，主要电器元件配置如下表：4、开关箱GJK-4F/C型，数量15台，主要电器元件配置如下表：5、开关箱GJK-K1/C型，数量2台，主要电器元件配置如下表：6、插座箱GJK-C4/A型，数量3台，主要电器元件配置如下表7、安装位置确定总配电箱应设在靠近电源的地方，分配电箱应设在用电设备相对集中的地方，开关箱与分配电箱的距离不得超过30m，开关箱与被控制的固定式用电设备距离不得超过5m。配电箱、开关箱应设在干燥、通风及常温处，不应设
8、在多尘、水雾或有腐蚀性气体、爆炸危险的场所以及有剧烈振动和地势低洼可能积水的场所，否则要采取防护措施，要避开外来物的冲击和撞伤。配电箱四周有要有一定的维护操作距离，即足够两人同时工作的空间或通道。八、主要线路选型及敷设方式根据用电负荷及施工场地平面图选择主要供电线路型号、规格、长度，由于本施工现场较小，不作电压降校验。电缆干线采用地埋敷设，严禁沿地面明设，并应避免机械损伤和介质腐蚀，电缆穿越建筑物、道路、易受机械损伤的场所及引出地面从2m高度至地下0.2m处，须加设防护套管，电缆埋地敷设时，电缆表面距地面不得小于0.6m，且电线上下均匀铺设不小于50厚细砂或软土，而后再盖砖保护。埋地电缆有接头
9、时，接头需做在地面上的接线盒中，并能防雨、防尘、防机械损伤，并远离易燃、易爆、易腐蚀场所。九、安全电技术措施和电气防火措施1、组织措施（1）项目部设专人负责电气安全技术档案的建立与管理。（2）设临电维护操作电工二名，负责填写用电记录和维护临电线路设备与操作开关。电工必须熟悉用电安全规程、规范，并认真执行。2、线路开关及设备每月检查一次，包括线路的绝缘测试、接地电阻测试、设备绝缘测试及线路设备完好情况的检查等。3、根据施工现场情况，配电系统采用TN-S系统，所有用电设备的外壳必须与专用的PE线相连通，总接地电阻须小于10欧姆。4、手持式用电设备的保护地线应在移动电缆芯内，其截面必须大于1.5mm
10、2。5、配电箱开关操作顺序必须为：送电：总箱分箱开关箱停电：开关箱分箱总箱6、维修和操作开关时，电工必须按规定穿戴绝缘鞋、手套、必须使用绝缘工具。7、停电1小时以上时，开关箱、配电箱必须上锁。8、开关箱内不得有杂物，并保持整洁。9、开关的更换、熔断器熔体的更换严禁用不合格的开关、熔体代。10、现场应配备灭火工具、器材，确保电气设备及现场其他设备的安全。施工临时用电方案计算书建设单位：某某建筑有限公司工程名称：香洲田园城新建2#住宅1#-4#设计单位：大连新筑邦设计有限公司工程工期：150天（日历天）（预定2012年3月25日2013年2月25日）工程质量：合格标准工程地址：瓦房店谢屯镇前进村东
11、侧建设规模：总建筑面积为平方米； 结构类型综合住宅楼结构形式为钢筋混凝土框架结构，结构总高度37.95m，结构安全等级为二级；建筑物耐火等级二级；基础设计等级丙级；抗震设防类别:丙类;框架抗震等级：三级，地下室砼墙抗震等级：三级。设计使用年限50年。层 数楼建筑总计十一层地下1层本工程0.000绝对高程501.80 m，室内外高差0.20m。层 高标准层层高为3.4m基 础1、地下室基础采用独立柱基防水筏板组合基础，本工程以硬塑粘土层作为基础持力层,其地基土承载力特征值为170KPa.2、基础采用C35防水混凝土，底板采用C35防水混凝土。填充墙体填充墙均采用200厚页岩空心砖（容重8.5KN
12、/m)和 M5混合砂浆砌筑。板钢筋砼现浇板；梁钢筋砼框架梁；墙、柱钢筋砼墙、柱。一、编制依据低压配电设计规范GB50054-95中国建筑工业出版社建筑工程施工现场供电安全规范GB50194-93中国建筑工业出版社通用用电设备配电设计规范GB50055-93中国建筑工业出版社供配电系统设计规范GB50052-95中国建筑工业出版社施工现场临时用电安全技术规范JGJ46-2005中国建筑工业出版社建筑施工安全检查标准JGJ59-99二、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电
13、。(3)根据施工现场用电设备布置情况，采用导线穿钢管埋地敷设，布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，两级防护。(4)按照JGJ46-2005规定制定施工组织设计，接地电阻R4。2、确定用电负荷:(1)、混凝土输送泵Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.332.2 = 9.66 kWQjs = Pjs tg=9.661.02 = 9.86 kvar(2)、灰浆搅拌机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.52.2 = 1.1 kWQjs = Pjs tg=1.11.52 = 1.67 kvar(3)、塔
14、式起重机Kx = 0.2 Cos = 0.6 tg = 1.33将Jc =40%统一换算到Jc1 =25%的额定容量Pn = 48kWPe = n(Jc/Jc1)1/2Pn = 1(0.4/0.25)1/248 = 60.72 kWPjs = KxPe =0.260.72 = 12.14kWQjs = Pjs tg=12.141.33 = 16.19 kvar(4)、蛙式夯土机Kx = 0.5 Cos = 0.55 tg = 1.52Pjs = 0.51.5 = 0.75 kWQjs = Pjs tg=0.751.52 = 1.14 kvar(5)、插入式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.30.8 = 0.24 kWQjs = Pjs tg=0.241.02 = 0.24 kvar(6)、平板式振动器Kx = 0.3 Cos = 0.7 tg = 1.02Pjs = 0.30.5 = 0.15 kWQjs = Pjs tg=0.151
