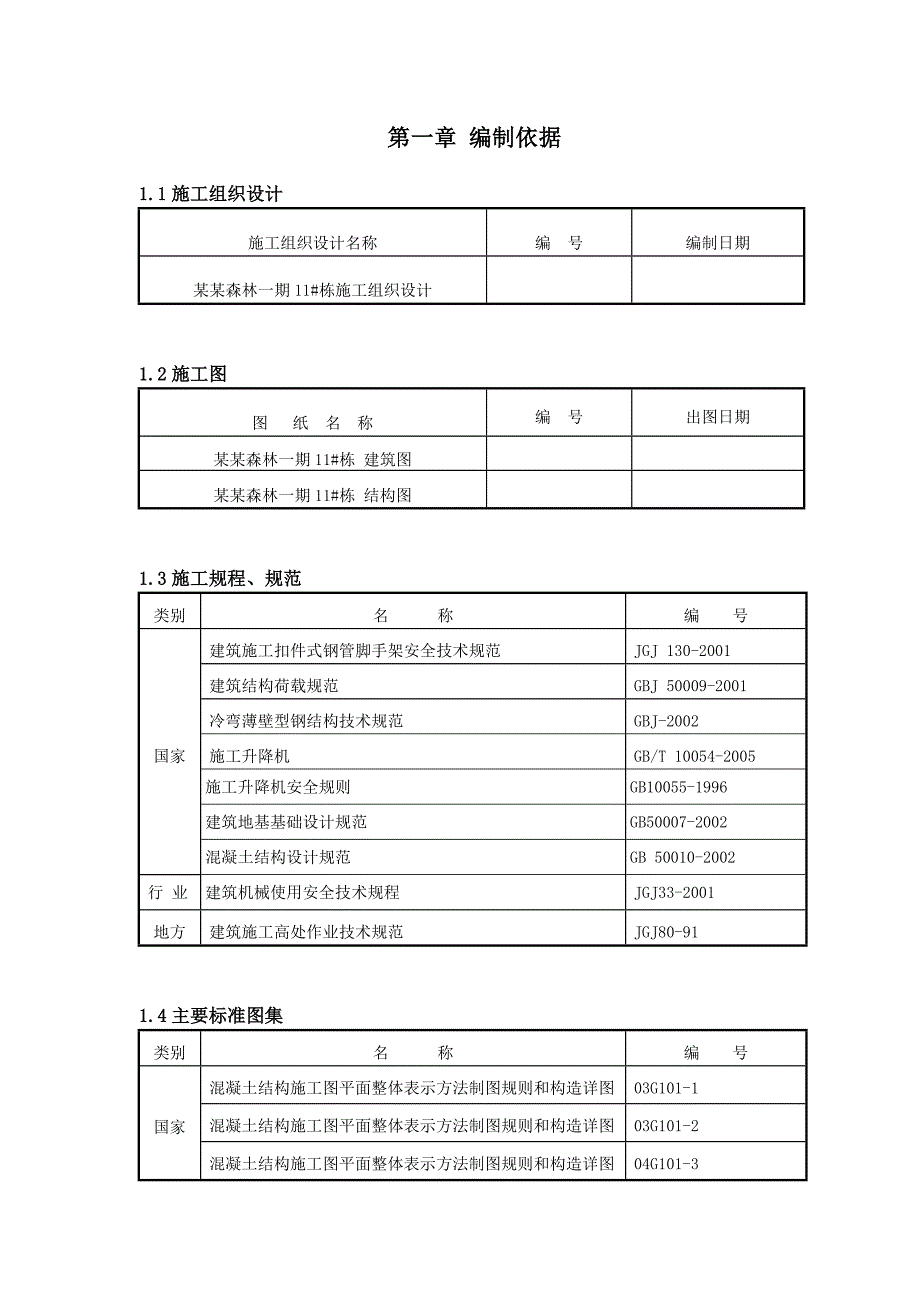

1、第一章 编制依据1.1施工组织设计施工组织设计名称编 号编制日期某某森林一期11#栋施工组织设计1.2施工图图 纸 名 称编 号出图日期某某森林一期11#栋 建筑图 某某森林一期11#栋 结构图 1.3施工规程、规范类别名 称编 号国家建筑施工扣件式钢管脚手架安全技术规范JGJ 130-2001建筑结构荷载规范GBJ 50009-2001冷弯薄壁型钢结构技术规范GBJ-2002施工升降机GB/T 10054-2005施工升降机安全规则GB10055-1996建筑地基基础设计规范GB50007-2002混凝土结构设计规范GB 50010-2002行 业建筑机械使用安全技术规程JGJ33-2001

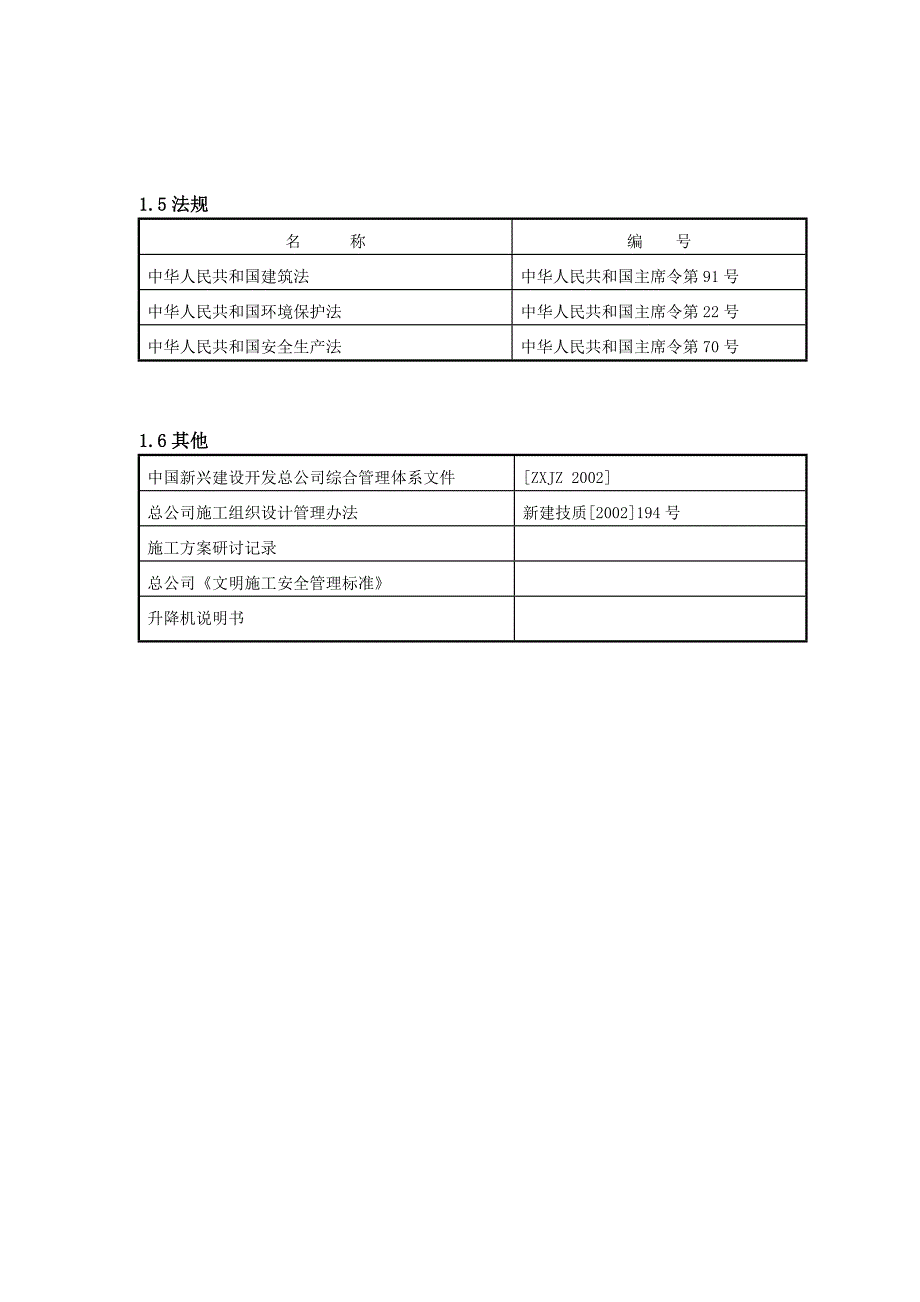

2、地方建筑施工高处作业技术规范JGJ80-911.4主要标准图集类别名 称编 号国家混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-1混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-2混凝土结构施工图平面整体表示方法制图规则和构造详图04G101-31.5法规名 称编 号中华人民共和国建筑法中华人民共和国主席令第91号中华人民共和国环境保护法中华人民共和国主席令第22号中华人民共和国安全生产法中华人民共和国主席令第70号1.6其他中国新兴建设开发总公司综合管理体系文件ZXJZ 2002总公司施工组织设计管理办法新建技质2002194号施工方案研讨记录总公司文明施工

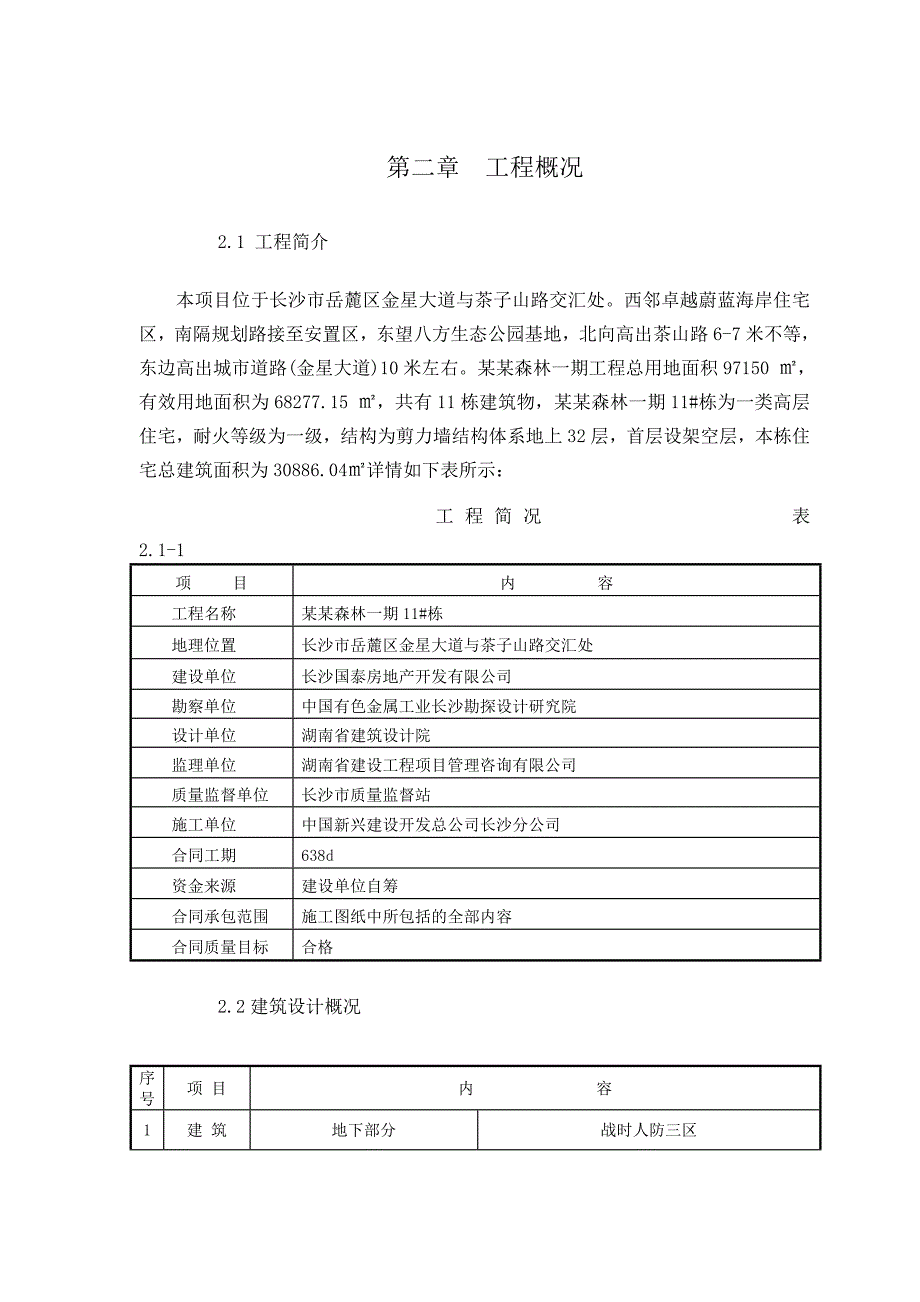

3、安全管理标准升降机说明书第二章 工程概况2.1 工程简介本项目位于长沙市岳麓区金星大道与茶子山路交汇处。西邻卓越蔚蓝海岸住宅区,南隔规划路接至安置区,东望八方生态公园基地,北向高出茶山路6-7米不等,东边高出城市道路(金星大道)10米左右。某某森林一期工程总用地面积97150 ,有效用地面积为68277.15 ,共有11栋建筑物,某某森林一期11#栋为一类高层住宅,耐火等级为一级,结构为剪力墙结构体系地上32层,首层设架空层,本栋住宅总建筑面积为30886.04详情如下表所示:工 程 简 况 表 2.1-1项 目内 容工程名称某某森林一期11#栋地理位置长沙市岳麓区金星大道与茶子山路交汇处建设

4、单位长沙国泰房地产开发有限公司勘察单位中国有色金属工业长沙勘探设计研究院设计单位湖南省建筑设计院监理单位湖南省建设工程项目管理咨询有限公司质量监督单位长沙市质量监督站施工单位中国新兴建设开发总公司长沙分公司合同工期638d资金来源建设单位自筹合同承包范围施工图纸中所包括的全部内容合同质量目标合格2.2建筑设计概况序号项 目内 容1建 筑功 能地下部分战时人防三区地上部分首层为架空层、1-31层为住宅2建 筑特 点结构类型新颖,外观美观大方3建 筑面 积建筑面积为30886.044建 筑标 高地下0.00m=66.80m、地上0.00m=64.85m5建 筑高 度总 高101.20m檐高 58.

5、60m6建筑基底标高标高59.3m6层 数地下负一层,地上32层(包括首层架空层)7建筑物防火等级二级8建 筑层 高地下负一层5.2m架空层5.2m标准层2.9m9内外墙砌 体本工程结构为框架剪力墙结构,非承重外墙除特殊标注外均为240厚烧结粘土多孔砖,非承重内墙均为200厚加气混凝土空心砌块,卫生间、厨房隔墙为120厚烧结粘土多孔砖。10外装修面 砖11室 内装 修公共走道及楼梯间顶 棚工 程钢筋混凝土板地面清理干净;7厚1:1:4水泥石灰砂浆;5厚1:0.5:3水泥石灰砂浆;清理基层;满刮腻子一遍;刷底漆一遍;乳胶漆二遍。楼地面工 程花岗石地面、水磨石楼面、玻化砖楼面、抛光砖地面、细石混凝

6、土地面。钢筋混凝土楼板清理干净;素水泥浆结合层一遍;20厚1:4干硬性水泥砂浆;810厚陶瓷地砖铺实拍平,水泥浆擦缝(面砖规格为300300)。墙 面工 程15厚1:1:6水泥石灰砂浆;5厚1:0.5:3水泥石灰砂浆;清理基层;满刮腻子一遍;刷底漆一遍;乳胶漆二遍。卫生间墙面及顶 棚20厚1:2.5水泥砂浆内加5%防水剂抹面室内其它房间顶 棚钢筋混凝土板地面清理干净;7厚1:1:4水泥石灰砂浆;5厚1:0.5:3水泥石灰砂浆。墙 面刷素水泥浆一遍(内掺水重35%白乳胶);15厚2:1:8水泥石灰砂浆,分两次抹灰;5厚1:2水泥砂浆。门 窗 工 程本工程门窗选用铝合金框,所有住宅外墙门窗均为深蓝

7、色铝合金单框普通中空玻璃窗(6+9A+6)。夹板门、多功能门、实木门、双层玻璃门栏 杆深蓝色铝合金栏杆玻璃栏板12防 水工 程卫生间、阳台1.5厚聚氨酯防水涂料,阳台涂至侧墙上300高,卫生间涂至1500高处。屋 面SBS3+3厚卷材防水楼面穿孔处必须预埋套管并用防水油膏填实13屋 面工 程保温平屋面 第1层:C30砼,厚度40mm,内配双向直径为4mm的一级钢筋,间距为150.第2层:350号油毡一层第3层:挤塑聚苯板,厚度40mm。第4层:卷材防水层。第5层:水泥砂浆找平,厚度为20mm。第6层:加气混凝土碎渣找坡,最薄处20mm。第7层:钢筋混凝土板,厚度为120mm。第8层:石灰、水泥

8、、砂、砂浆,厚度20mm。14外墙保温外墙内保温,膨胀玻化微珠保温砂浆30厚2.3结构设计概况序号项 目内 容1结构形式基础结构形式人工挖孔混凝土灌注桩-承台基础主体结构形式剪力墙结构屋盖结构形式现浇钢筋混凝土屋盖楼梯结构形式板式楼梯2地基持力层以下土质类别本工程持力层为中风化泥质板岩桩端地基承载力中风化泥质板岩3300Kpa3地下防水混凝土自防水地下室底板、外壁板、水池底板、迎水壁板采用抗渗混凝土,抗渗等级P8材料防水钢丝网,SBS卷材防水3+3厚,镀锌钢板止水4结 构断 面尺寸(mm)基础垫层(mm)100承台(mm)高度1000、1200、1400桩基础(mm)直径1000、1200墙3

9、00、250、200梁3002450、3002050、2001800、3002200、4001000、300700、300400、200400、200800、2501700、3001400、2002500、2001900、2001300、200500板300、200、150、130、1005钢筋规格(mm)HPB2356 12HRB4008256钢筋保护层厚度(mm)板、墙、壳:15、20;梁:25、30;柱:30 承台:507混凝土强度等级地下结构基础垫层C15素混凝土基础底板C40(P8)地下室侧壁C40(P8)地下室顶板C40(P6)梁、楼梯C40(P6)地上结构混凝土墙、柱C40、C3

10、0梁、板、楼梯C40、C308钢筋连接形式竖向连接:钢筋直径小于16mm采用绑扎搭接,钢筋直径大于等于16mm时采用电渣压力焊接。水平连接:钢筋直径小于16mm采用绑扎搭接,钢筋直径大于等于16mm时采用闪光对焊连接。9后浇带宽度1000mm10抗震设防烈度6度11抗震等级剪力墙三级塔楼范围外框架三级12二次结构非承重外墙除特殊标注外均为240厚烧结粘土多孔砖,非承重内墙均为200厚加气混凝土空心砌块,卫生间、厨房隔墙为120厚烧结粘土多孔砖2.4工程典型的平、立、剖面图图2.4-1 11#栋平面图 图2.4-2 11#栋立面图图2.4-3 11#栋剖面图第三章 基础设计1、该工程采用的施工升

11、降机型号SCD200/200,双吊笼升降机。根据工程需要架设总高度为100m。主要参数见下表:施工升降机型号:SCD200/200吊笼形式:双吊笼架设总高度:100m标准节长度:1.508m导轨架截面长:0.9m导轨架截面宽:0.6m标准节重:174kg对重重量:1200kg单个吊笼重: 1400kg吊笼载重:2000kg外笼重:1480kg其他配件总重量:200kg2、基础承台长度为5.8m,宽度为3.6m,高度为0.3m。基础混凝土强度等级为C30,承台下地基土类型3:7灰土夯实。承台底部长向钢筋为14150,承台底部短向钢筋14150,钢材型号RRB400。3、计算书施工升降机计算书本计

12、算书主要依据本工程施工图、施工升降机说明书、施工升降机(GB/T 10054-2005),施工升降机安全规则(GB10055-1996),建筑地基基础设计规范(GB50007-2002),混凝土结构设计规范(GB 50010-2002)等编制。一、参数信息1.施工升降机基本参数施工升降机型号:SCD200/200; 吊笼形式:双吊笼;架设总高度:100m; 标准节长度:1.508m;导轨架截面长:0.9m; 导轨架截面宽:0.6m;标准节重:174kg; 对重重量:1200kg;单个吊笼重: 1400kg; 吊笼载重:2000kg;外笼重:1480kg; 其他配件总重量:200kg;2.地基参数地基土承载力设计值:100kPa; 地基承载力折减系数:0.4;3.基础参数基础混凝土强度等级:C30;承台底部长向钢筋:14150;承台底部短向钢筋:14150;基础长度l:5.8 m; 基础宽度b:3.6 m;基础高度h:0.3 m;二、基础承载
