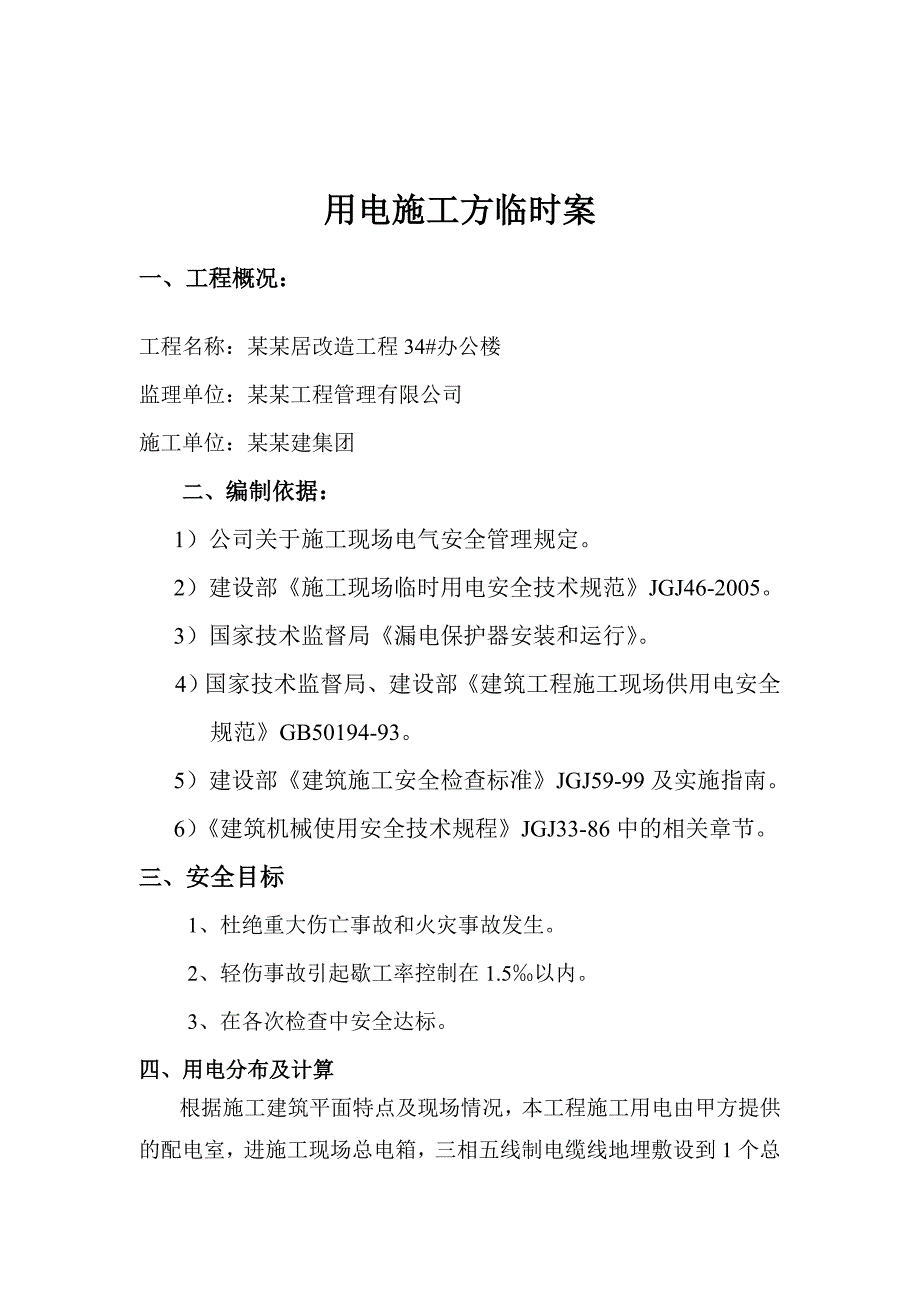

1、 用电施工方临时案一、工程概况：工程名称：某某居改造工程34#办公楼监理单位：某某工程管理有限公司施工单位：某某建集团 二、编制依据：1）公司关于施工现场电气安全管理规定。2）建设部施工现场临时用电安全技术规范JGJ46-2005。3）国家技术监督局漏电保护器安装和运行。4）国家技术监督局、建设部建筑工程施工现场供用电安全规范GB50194-93。5）建设部建筑施工安全检查标准JGJ59-99及实施指南。6）建筑机械使用安全技术规程JGJ33-86中的相关章节。三、安全目标1、杜绝重大伤亡事故和火灾事故发生。2、轻伤事故引起歇工率控制在1.5以内。3、在各次检查中安全达标。四、用电分布及计算根

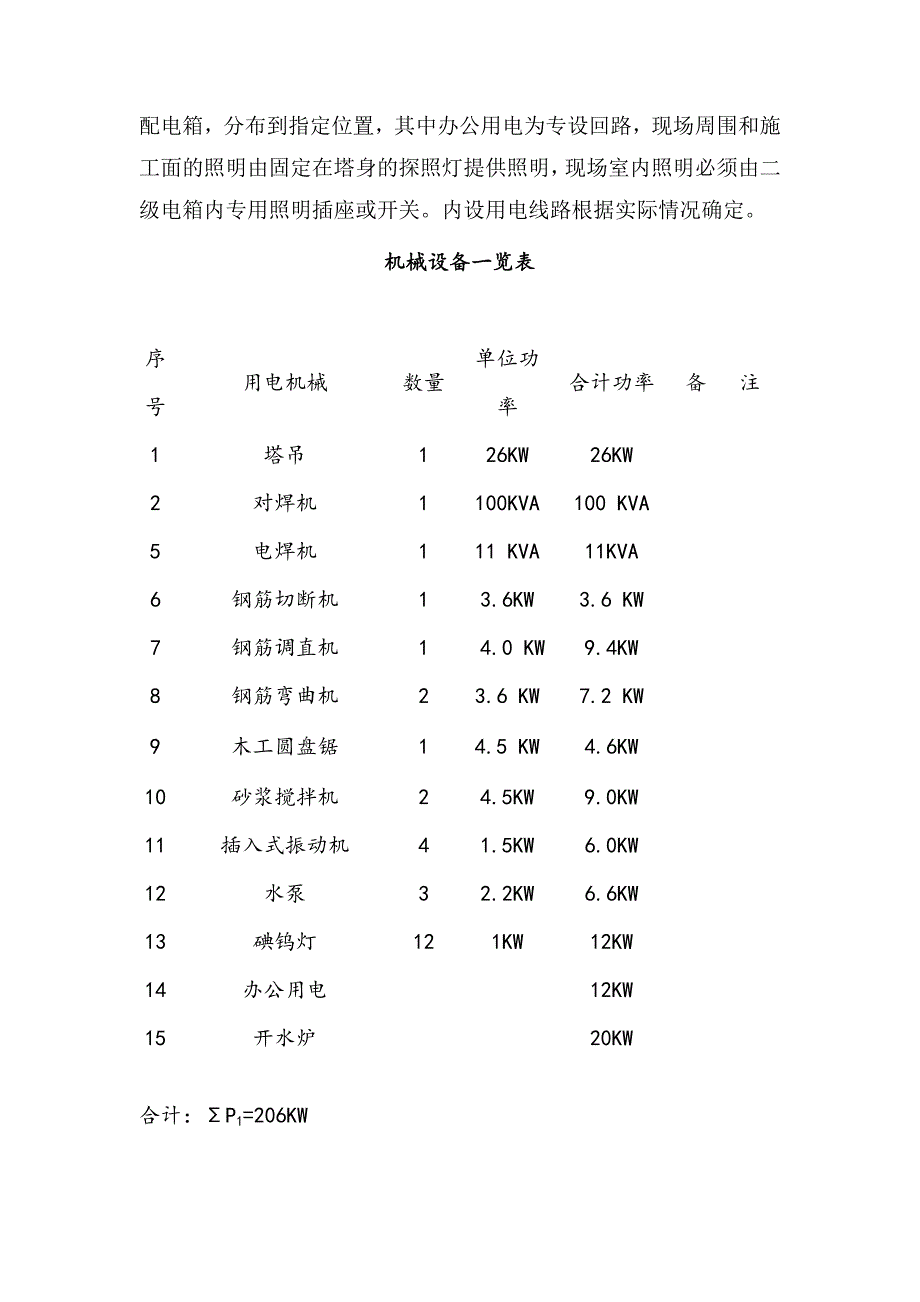

2、据施工建筑平面特点及现场情况，本工程施工用电由甲方提供的配电室，进施工现场总电箱，三相五线制电缆线地埋敷设到1个总配电箱，分布到指定位置，其中办公用电为专设回路，现场周围和施工面的照明由固定在塔身的探照灯提供照明，现场室内照明必须由二级电箱内专用照明插座或开关。内设用电线路根据实际情况确定。机械设备一览表序 号用电机械数量单位功率合计功率备 注1塔吊126KW26KW2对焊机1100KVA100 KVA5电焊机111 KVA11KVA6钢筋切断机13.6KW3.6 KW7钢筋调直机1 4.0 KW9.4KW8钢筋弯曲机23.6 KW7.2 KW9木工圆盘锯14.5 KW4.6KW10砂浆搅拌机

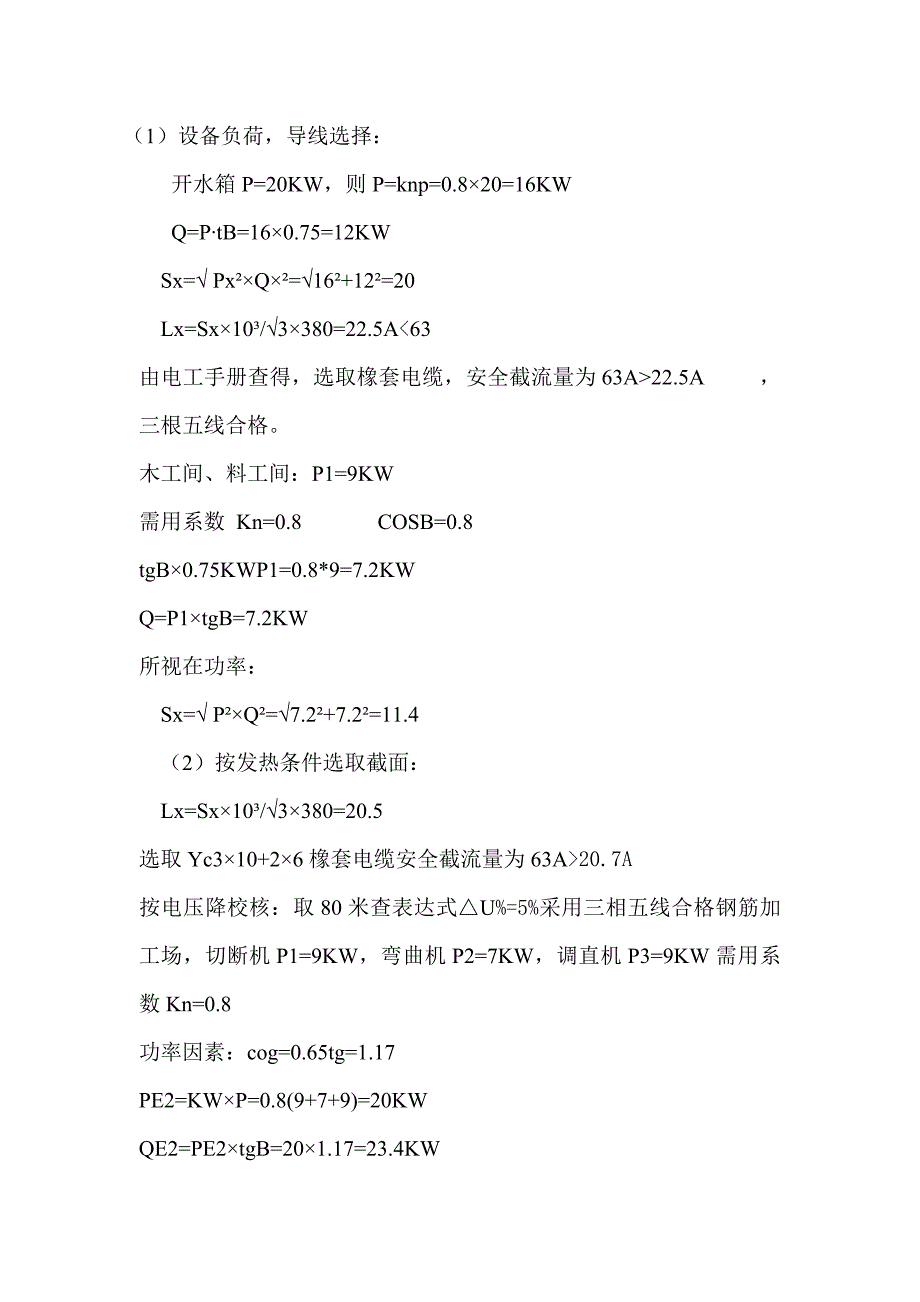

3、24.5KW9.0KW11插入式振动机41.5KW6.0KW12水泵32.2KW6.6KW13碘钨灯121KW12KW14办公用电12KW15开水炉20KW合计：P1=206KW（1）设备负荷，导线选择：开水箱P=20KW，则P=knp=0.820=16KWQ=PtB=160.75=12KWSx= PxQ=16+12=20Lx=Sx10/3380=22.5A22.5A ，三根五线合格。木工间、料工间：P1=9KW需用系数 Kn=0.8 COSB=0.8tgB0.75KWP1=0.8*9=7.2KWQ=P1tgB=7.2KW所视在功率：Sx= PQ=7.2+7.2=11.4（2）按发热条件选取截
4、面：Lx=Sx10/3380=20.5选取Yc310+26橡套电缆安全截流量为63A20.7A按电压降校核：取80米查表达式U%=5%采用三相五线合格钢筋加工场，切断机P1=9KW，弯曲机P2=7KW，调直机P3=9KW需用系数Kn=0.8 功率因素：cog=0.65tg=1.17 PE2=KWP=0.8(9+7+9)=20KWQE2=PE2tgB=201.17=23.4KW加电焊机3台B330，由于电焊机是单相荷负，按6台计算设备容量，又由于它的JC=60度，应换算到JC=100%时，额定功率根据式：Pe=JcsecosB=0.623.41=18kwPe1=b180.45=48.9kwQe1
5、=48.91.33=65kw用线路计算负荷物，取同时系数=KN=0.85pe=kn(p1+p2+p3=0.85(48+10.4+14)=73.3kwqe=kn(q1+q2+q3=0.85(65+12.17+16.38)=79.5kwSe=73.3+79.5=108.41kw按发热条件选取截面：L=S10/3380=164.3A由电工手册查得选取YC350+525橡套电缆线安全截流量为177A164.3A采用三相五线合格。 对焊机专用线UN100型P=100KW按1台计算，由于电焊装置设备易损，要统一换算到暂截率JC=100%的额定功率如JC=100%则由公式：Pe=Jcp=0.2100=44.
6、7kwCosB=0.7tgB=1.02Qe=petgB=44.71.02=45.6KWSe= Pece=44.7+45.6=63.85kw按发热条件计算载面:Ie=Se10/3U=63.8510/3380=97A由电工手册查得选择型号Ye325+26 橡套电缆线，安全截流量为116A97A，电压降校，校核合三相五线合格五、安全用电技术措施安全用电技术措施包括两个方面的内容：一是安全用电在技术上所采取的措施；二是为了保证安全用电和供电的可靠性在组织上所采取的各种措施，它包括各种制度的建立、组织管理等一系列内容。安全用电措施应包括下列内容：1、保护接地是指将电气设备不带电的金属外壳与接地极之间做可
7、靠的电气连接。它的作用是当电气设备的金属外壳带电时，如果人体触及此外壳时，由于人体的电阻远大于接地体电阻，则大部分电流经接地体流入大地，而流经人体的电流很小。这时只要适当控制接地电阻（一般不大于4），就可减少触电事故发生。但是在TT供电系统中，这种保护方式的设备外壳电压对人体来说还是相当危险的。因此这种保护方式只适用于TT供电系统的施工现场，按规定保护接地电阻不大于4。(1).接地装置分类接地装置，就是接地线和接地体的合称(总和)，它包括接地线和接地体。接地线，又分为接地干线和接地支线。接地体，又分为自然接地体和人工接地体。下图是人工接地体的接地装置示意图：(2).接地装置的安全技术要求1)
8、接地体或地下接地线，均不得采用铝导体制做。2) 垂直接地体，宜采用角钢或圆钢，不宜采用螺纹钢材。3) 接地线焊接塔接长度，必须符合以下技术要求。4) 接地干线，通常要求其截面不得小于100mm2;接地支线，通常要求其截面不得小于48mm2。5) 采用自然接地体时，可充分利用施工现场的主体金属结构或基础钢筋砼工程的基础结构，严禁利用易燃、易爆物的金属管道作为接地体。序号项 目技术要求检查方法1搭接长度扁钢2d尺量圆钢6d(双面焊)圆钢和扁钢6d(双面焊)2扁钢搭接焊的棱边数3观察 注：b为扁钢宽度，d为圆钢直径。2、保护接零（1）施工现场专用的中性点直接接地的电力路，必须采用TN-S接零保护系统
9、（即三相五线制）。（2）TN-S系统的保护零线应由工作接地线引至配电室的零线排和第一级漏电保护器电源侧的零线进行重复接地。保护零线应单独敷设，不得装设任何开关与熔断器。并在施工现场的总配电箱，两级箱，三级箱等处进行重复接地。（3）重复接地利用工程基础底板的两根主钢筋与基础梁焊接连通404镀锌扁钢作接地线到落地柜外壳。（4）TN-S系统中的所有用电设备、照明灯具、配电箱等金属外壳及金属构架均实行接零保护，不允许有部份设备采用保护接地。（5）与电气设备连接的保护接零线均采用不同截面的绿黄双色BVR导线，与电气设备相连的保护零线最小截面不小于6mm2BVR。任何情况下不准用此线作负荷线作用。（6）施
10、工现场的塔吊、提升机等大型机械设备及脚手架，均应装设防雷装置。防雷装置的引下线及大型机械设备构架均应重复接地，接地电阻4欧。（7）施工现场塔吊或提升机的避雷引下线采用不小于35mm2的BVR绿/黄双线，避雷针应高出塔尖2米。3、防雷措施(1) 在土壤电阻率低于200m区域的电杆上可不另设防雷接地装置，但在配电室的架空进线或出线处应将绝缘子铁脚与配电室的接地装置相连接。(2) 施工现场内的起重机、井字架、龙门架等机械设备，以及钢脚手架和正在施工的在建工程等的金属结构，若在相邻建筑物、构筑物的防雷装置的保护范围以外，并在下表规定范围内，则应安装防雷装置。 (3) 若最高机械设备上的避雷针(接闪器)
11、其保护范围能覆盖其他设备，且最后退出现场，则其他设备可不设防雷装置。保护范围可按滚球法确定。(4) 各机械设备的防雷引下线，可利用该设备的金属结构体，但应保证电气连接。(5) 机械设备上的避雷针(接闪器)长度应为12m。塔式起重机可不另设避雷针(接闪器)。(6) 施工现场内所有防雷装置的冲击接地电阻不得大于30。(7) 做防雷接地的电气设备，必须同时做重复接地;同一台电气设备的重复接地与防雷接地可使用同一个接地体，接地电阻应符合重复接地电阻值的要求。(8) 安装避雷针(接闪器)的机械设备，所有固定的动力、控制、照明、信号及通信线路宜采用钢管敷设。钢管与该机械设备的金属结构体应做电气连接。4、配
12、电室（1）配电室内应保持无灰尘、无蒸汽、无腐蚀介质、无振动。（2）配电室应能自然通风，西面墙上设通风窗。门向外开，并配锁，下部装百页。门窗外部订铁丝网，防止小动物出入。（3）配电室天棚距内地面应大于3.0m。（4）配电室构筑物的耐火等级为3级，室内配置干砂箱和绝缘灭火器；（5）配电室边侧设电工值班室一间；（6）配电屏的安装应符合下列要求：a、配电屏的维护通道应大于1m；b、配电屏侧面维护通道应大于1m；c、配电屏上端距顶棚应大于0.8m；d、配电屏两端应重复接地并与保护接零做电气连接；e、配电屏应装有电流、电压表、换相开关、短路过荷保护装置和分路隔离开关及分路漏电保护器；f、配电屏上的各配电线路均应编号，并标明用途标记；g、配电屏或线路维护时，应悬停电标电，停、送电应有专人负责；h、母线应涂有色绝缘油漆，涂色如下：相别颜色垂直排列水平排列引下排列A黄上后左B绿中中中C红下
