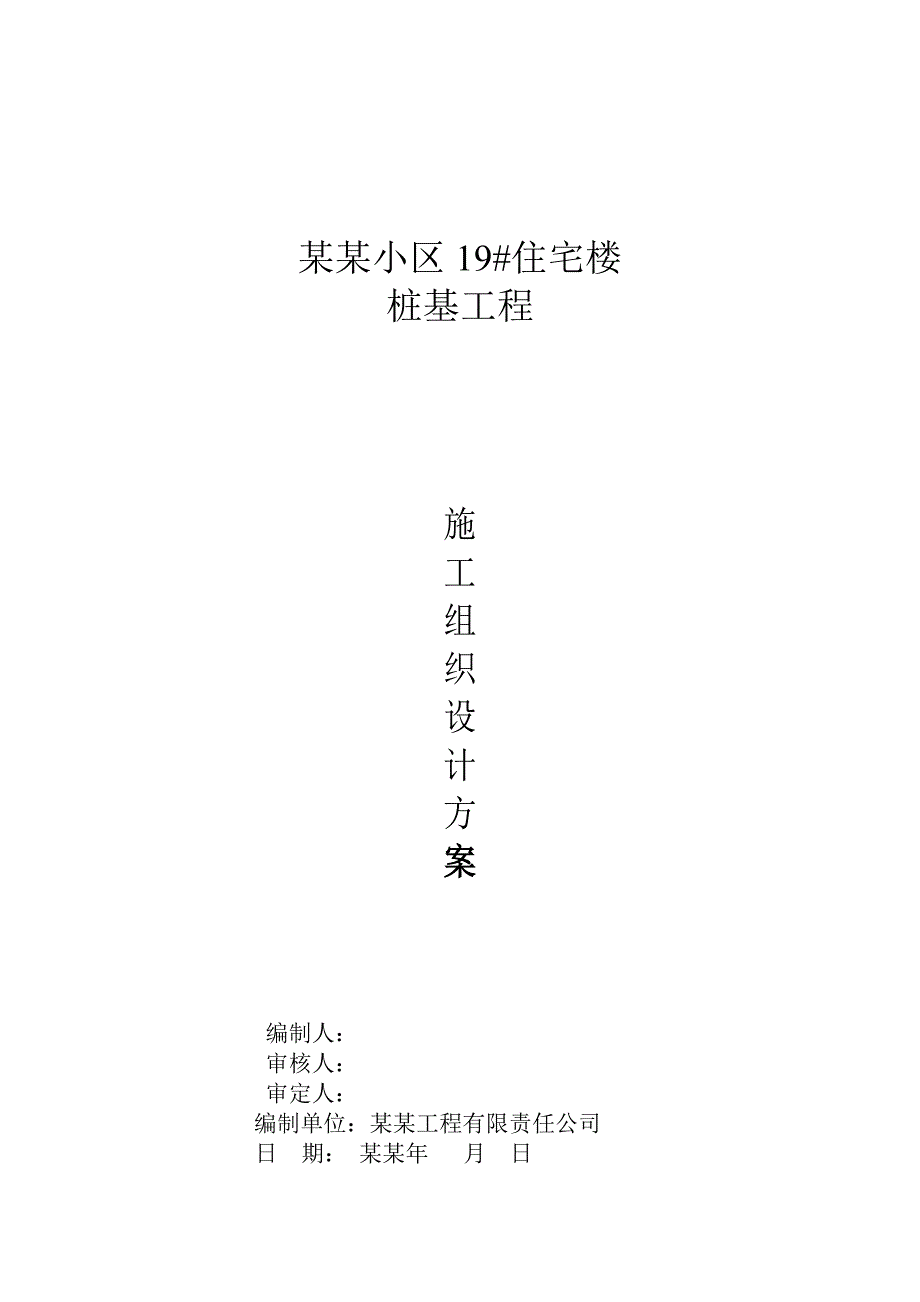

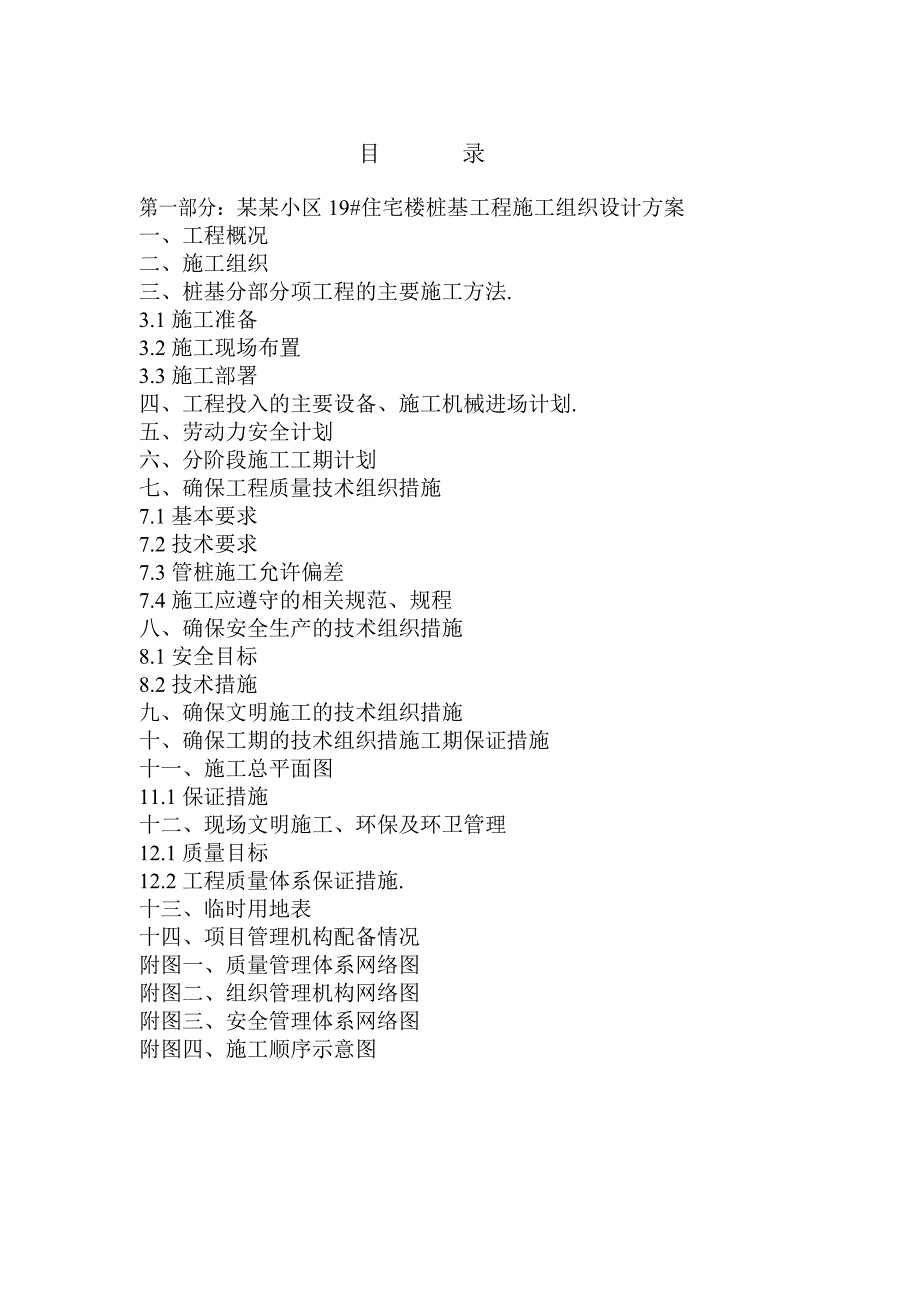

1、某某小区19#住宅楼桩基工程施 工 组 织 设计方案编制人：审核人：审定人：编制单位：某某工程有限责任公司 日 期： 某某年 月 日 目 录第一部分：某某小区19#住宅楼桩基工程施工组织设计方案一、工程概况二、施工组织三、桩基分部分项工程的主要施工方法.3.1施工准备3.2施工现场布置3.3施工部署四、工程投入的主要设备、施工机械进场计划. 五、劳动力安全计划六、分阶段施工工期计划七、确保工程质量技术组织措施7.1基本要求7.2技术要求7.3管桩施工允许偏差7.4施工应遵守的相关规范、规程八、确保安全生产的技术组织措施8.1安全目标8.2技术措施九、确保文明施工的技术组织措施十、确保工期的技术

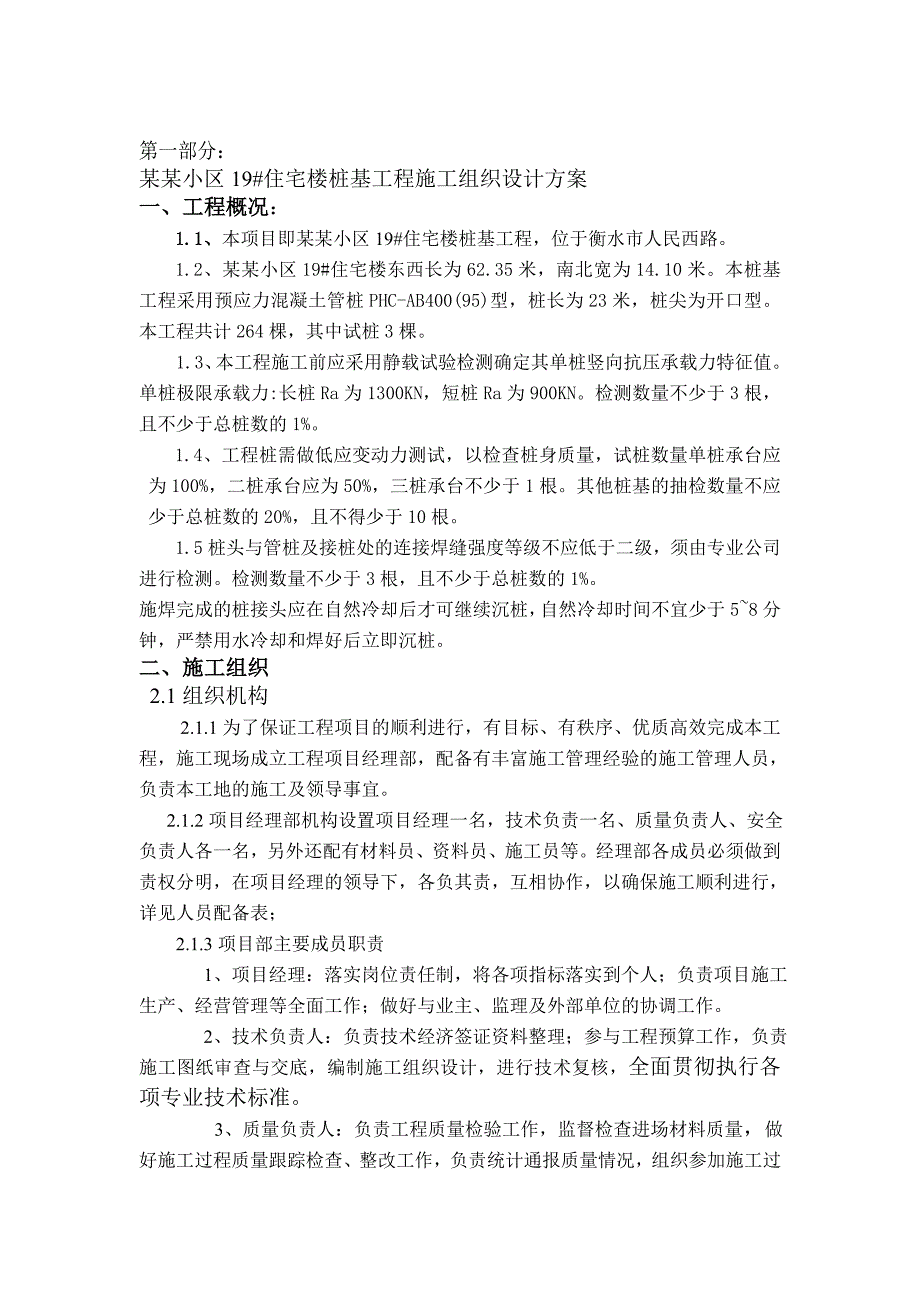

2、组织措施工期保证措施十一、施工总平面图11.1保证措施十二、现场文明施工、环保及环卫管理12.1质量目标12.2工程质量体系保证措施. 十三、临时用地表十四、项目管理机构配备情况附图一、质量管理体系网络图附图二、组织管理机构网络图附图三、安全管理体系网络图附图四、施工顺序示意图 第一部分：某某小区19#住宅楼桩基工程施工组织设计方案一、工程概况：1.1、本项目即某某小区19#住宅楼桩基工程，位于衡水市人民西路。1.2、某某小区19#住宅楼东西长为62.35米，南北宽为14.10米。本桩基工程采用预应力混凝土管桩PHC-AB400(95)型，桩长为23米，桩尖为开口型。本工程共计264棵，其中试
3、桩3棵。1.3、本工程施工前应采用静载试验检测确定其单桩竖向抗压承载力特征值。单桩极限承载力:长桩Ra为1300KN，短桩Ra为900KN。检测数量不少于3根，且不少于总桩数的1%。1.4、工程桩需做低应变动力测试，以检查桩身质量，试桩数量单桩承台应为100%，二桩承台应为50%，三桩承台不少于1根。其他桩基的抽检数量不应少于总桩数的20%，且不得少于10根。1.5桩头与管桩及接桩处的连接焊缝强度等级不应低于二级，须由专业公司进行检测。检测数量不少于3根，且不少于总桩数的1%。施焊完成的桩接头应在自然冷却后才可继续沉桩，自然冷却时间不宜少于58分钟，严禁用水冷却和焊好后立即沉桩。二、施工组织
4、2.1组织机构 2.1.1为了保证工程项目的顺利进行，有目标、有秩序、优质高效完成本工程，施工现场成立工程项目经理部，配备有丰富施工管理经验的施工管理人员，负责本工地的施工及领导事宜。 2.1.2项目经理部机构设置项目经理一名，技术负责一名、质量负责人、安全负责人各一名，另外还配有材料员、资料员、施工员等。经理部各成员必须做到责权分明，在项目经理的领导下，各负其责，互相协作，以确保施工顺利进行，详见人员配备表； 2.1.3项目部主要成员职责 1、项目经理：落实岗位责任制，将各项指标落实到个人；负责项目施工生产、经营管理等全面工作；做好与业主、监理及外部单位的协调工作。 2、技术负责人：负责技术
5、经济签证资料整理；参与工程预算工作，负责施工图纸审查与交底，编制施工组织设计，进行技术复核，全面贯彻执行各项专业技术标准。 3、质量负责人：负责工程质量检验工作，监督检查进场材料质量，做好施工过程质量跟踪检查、整改工作，负责统计通报质量情况，组织参加施工过程中的工序交接检查工作。 4、安全负责人：主管工程的安全生产、安全保卫及消防工作，负责与环保、环卫、治安、市政等政府职能部门的沟通与协调。三、桩基分部分项工程的主要施工方法3.1施工准备3.1.1技术资料准备 1、拟建筑物场地工程资料和水文地质资料； 2、桩基工程施工图及图纸会审纪要； 3、建筑场地和临近区域内的地下管线，地下构筑物等的调查资
6、料； 4、业主提供的轴线及水准基点，在开工前移至不受施工影响的地方妥善保护。3.1.2场地准备 1、现场施工用电量140KW，用水量0.3吨/天，主要是生活用水； 2、平整场地并将影响施工的障碍物清除（包括妨碍施工的高架线路，地下管线，地下构筑物等）； 3、现场场地处理：考虑到静力压桩施工要求，甲方应负责将施工场地进行平整，留出应有的作业面，四周须比最外边的桩位点放出5.07.0m，并对局部进行回填、压实，必要时可压边桩。 3.1.3材料准备 1、按照施工图纸安排管桩进场； 2、管桩进场前检查质量。3.2 桩基础主要施工方法3.2.1测放控制网：根据甲方提供的水准、高程点，在施工场地设置半永久
7、性的桩位控制网点的水准点。测量控制点设置后，四周应加设醒目的保护标志围栏，并认真做好记录。3.2.2测放桩位：根据控制网点和设计图纸的尺寸确定桩位，桩位要用小木桩或短钢筋作为标记，小木桩或短钢筋顶端不超出地面，并用红色的线绳拴住。凡测放桩位后，应设保护标志，不允许人员及车辆随意进入。根据本工程实际情况，采取边放线，边复核检验，边施工的技术措施；3.2.3复查桩位：桩位施放由测量组测放，在施工前，必须经过质检员复测并经甲方及监理复核，签字方可进行压桩施工。压桩前施工班组对桩位进行复核，无误后方可施压。施工过程中，严禁机动车进入现场，桩位点出现破坏后，技术人员及时恢复。3.2.4桩机就位：在桩机就
8、位时，应按照操作仪表调正、调平桩机，然后根据施工前测放的桩位用定位板或用石灰把和桩同形的圆周划出，移动桩机至桩位，将桩钳口中心对准这个圆周，再次调正调平桩机，使桩机准确就位。误差不得大于1/200，保证桩插入垂直度及平面位置准确。3.2.5静压沉桩：桩准确就位后，启动电机、使全液压系统工作，将钳口夹紧管桩实施抱加压桩，每次压桩深度约1.7m，往复工作直至压桩完毕，在压桩过程中应随时注意静压桩机的平稳度，保证工程桩垂直入土。3.2.6压桩过程中，一根桩连续施压（包括送桩）完毕，不得人为中途停压，但遇有下列情况是，必须立即停止施工： a.压力值突然增大到设计压力值 b.桩身严重倾斜 c.桩身弯曲或
9、桩头严重破坏 d.桩周大量涌水或地面严重隆起 一旦发生上述情况，必须汇报有关部门及时处理，处理完毕后方可继续施压。 3.2.7 接桩 a .在桩长不够的情况下，采用焊接接桩，其预制桩表面上的预埋件应清洁，上下节之间的间隙应用铁片垫实焊牢；焊接时，应采取措施，减少焊缝变形；焊缝应连续焊满。 b . 接桩时，一般在距地面lm左右时进行。上下节桩的中心线偏差不得大于10mm，节点折曲矢高不得大于l桩长。3.2.8送桩 a.送桩前复查水准控制点，由专人仔细计算送桩深度并经2人以上相互核算。b.送桩上要有明显的标高标志，桩顶达到设计标高，但压力值未达到设计压力要求，应继续施压至设计压力标准。静压桩机进场
10、与安装现场测量放线定桩位桩机就位吊车喂桩调整管桩垂直度压 桩送桩达到设计要求标高施工下一支桩经检验合格成品桩运至接桩沉桩工艺程序如下：四、工程投入的主要设备、施工机械进场计划根据现场情况，工期要求，我公司调进1台ZYJ-320型静压桩机进行桩基施工。1、为保证工程工期，现场做到科学布置，合理安排，确保工程优质快速完成。现场做到以下几点：1.1管桩现场堆放科学合理，做到既不妨碍施工作业面，又能满足连续施工的要求；1.2施工现场合理安排施工顺序，尽量缩短桩机空走路线；1.3根据各桩机的生产效率合理安排工程量，现场做到桩机施工都有工作面，严禁出现多占不施工的现象；1.4引入竞争机制，好则奖、差则罚，
11、掀起大干高潮；桩机施工组，设组长负责施工具体的安排，工程中出现问题及时向技术负责人报告，并商定解决方案；1.5做好机械的保养保修工作，确保机械连续作业，以保证工程优质快速的完成。2 主要施工设备主要施工设备一览表序号机械、设备名称型号规格数量国别产地制造年份额定功率（KW）用于施工部位备注1静压桩机ZYJ320B1湖南2009125管桩施工2电焊机BX1-3002烟台2001.315设备维修3全站仪SET5051上海2004.9测量放线4经纬仪J61苏州2006.6测量放线5水准仪S31上海2005.5测量标高6五、劳动力安全计划 根据工程情况，由公司组织优秀职工队伍进场施工。计划投入劳动力2
12、1人。详见下表：部门班组人数工种备注项目部7管理施工队压桩班10机械压桩2班场内倒桩班2机械倒运管桩技术队测量班4放线、测量电工班2电路维修后勤班2保安、厨师六、分阶段施工工期计划本工程工期紧，任务重，为保证能在合同工期内完成桩基施工任务，一方面要确保管桩进场，桩机设备完好，另一方面要加大工程管理力度，完善管理机制，19#住宅楼计划工期控制在14天，计划每天完成20根，14天共完成264棵，在保证工程质量的前提下，使该工程顺利快速的完成。 七、确保工程质量技术组织措施基本要求 严格按照设计图纸、国家有关规范、规程、施工组织设计要求进行施工，不能擅自改变工艺流程和方法。 7.1、管桩进场应附有合
13、格证，对其外观进行检查。 7.2沉桩时应符合下列要求： 1、首节桩插入时，垂直度偏差不得大于0.5%； 2、压桩时压桩机应保持水平； 3、沉桩宜连续性一次将桩沉到设计标高，尽量缩短中间停顿时间，应避免在接近持力层时接桩。 7.3采用端板焊接接桩除应符合现行建筑钢结构焊接技术规程JGJ81的有关规定外，还应符合下列规定： 1、接桩时下节桩的桩头，以高出地面1.01.3m； 2、 下节桩的桩头处宜设导向箍，以便上节桩就位。接桩时上下节桩段应保持顺直，中心线偏差不宜大于2mm，接桩就位纠偏时，不得用大锤横向敲打； 3、管桩焊接前应先确认桩头部位是否符合要求，上下节桩端板表面应用钢丝刷清刷干净，坡口处
14、应清除油污和铁锈，并刷至露出金属光泽； 4、接桩焊接宜采用二氧化碳保护焊，由两个焊工沿桩周对称进行。待上下节桩固定后拆除导向箍再分层施焊。焊接时宜先在坡口周边对称点焊46点，焊接层数宜为两层，焊缝应连续、饱满，不得有气孔、加渣、弧坑、裂纹、电弧擦伤等缺陷； 5、二氧化碳保护焊应采用防风措施； 6、二氧化碳保护焊冷却时间宜为58min，严禁用水冷却和焊好后立即沉桩。 7.4终压后的管桩应采取有效措施封住管口；送桩遗留的孔洞应立即回填或覆盖。 附表： 管桩施工允许偏差序号项目允许偏差1盖有基础梁的桩(1)垂直基础梁的中心线(2)沿基础梁的中心线100+0.01H150+0.01H2桩数为13根桩基中的桩1003桩数为416根桩基中的桩12桩径或边长4桩数大于16根桩基中的桩(1)最外边的桩(2)中间桩13桩径或边长
