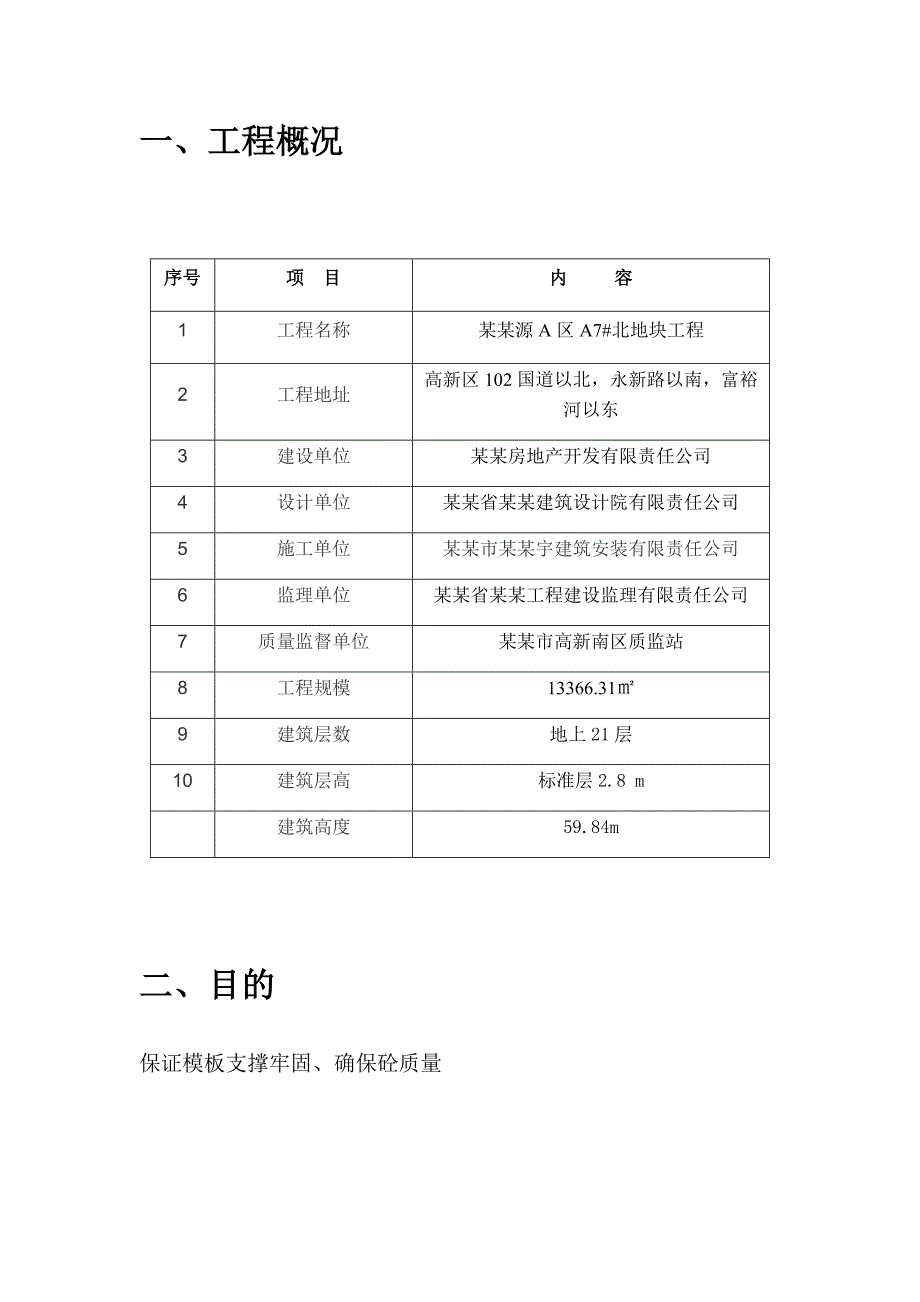

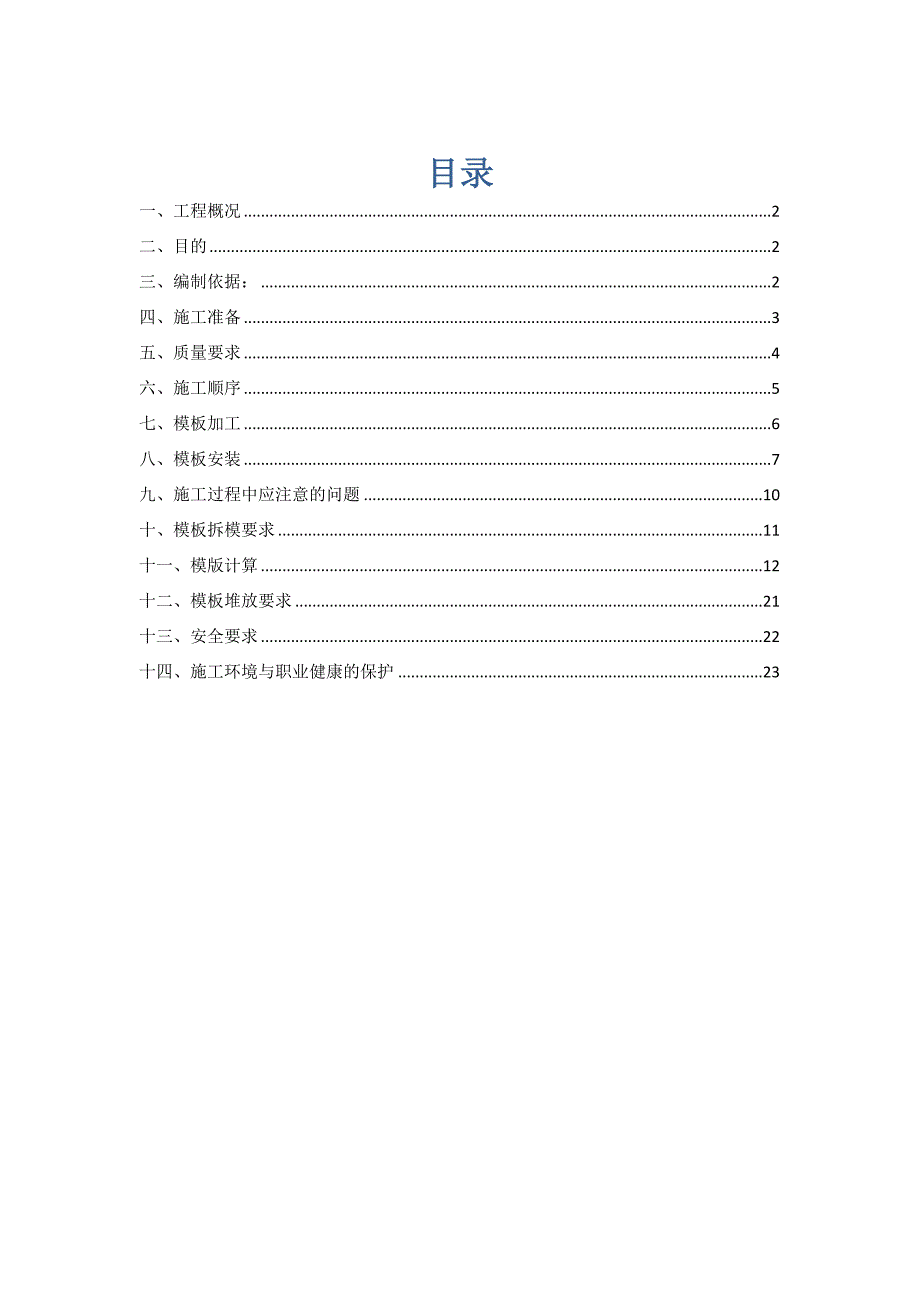

1、目录一、工程概况2二、目的2三、编制依据：2四、施工准备3五、质量要求4六、施工顺序5七、模板加工6八、模板安装7九、施工过程中应注意的问题10十、模板拆模要求11十一、模版计算12十二、模板堆放要求21十三、安全要求22十四、施工环境与职业健康的保护23一、工程概况序号项 目内 容1工程名称某某源A区A7#北地块工程2工程地址高新区102国道以北，永新路以南，富裕河以东3建设单位某某房地产开发有限责任公司4设计单位某某省某某建筑设计院有限责任公司5施工单位某某市某某宇建筑安装有限责任公司6监理单位某某省某某工程建设监理有限责任公司7质量监督单位某某市高新南区质监站8工程规模13366.319

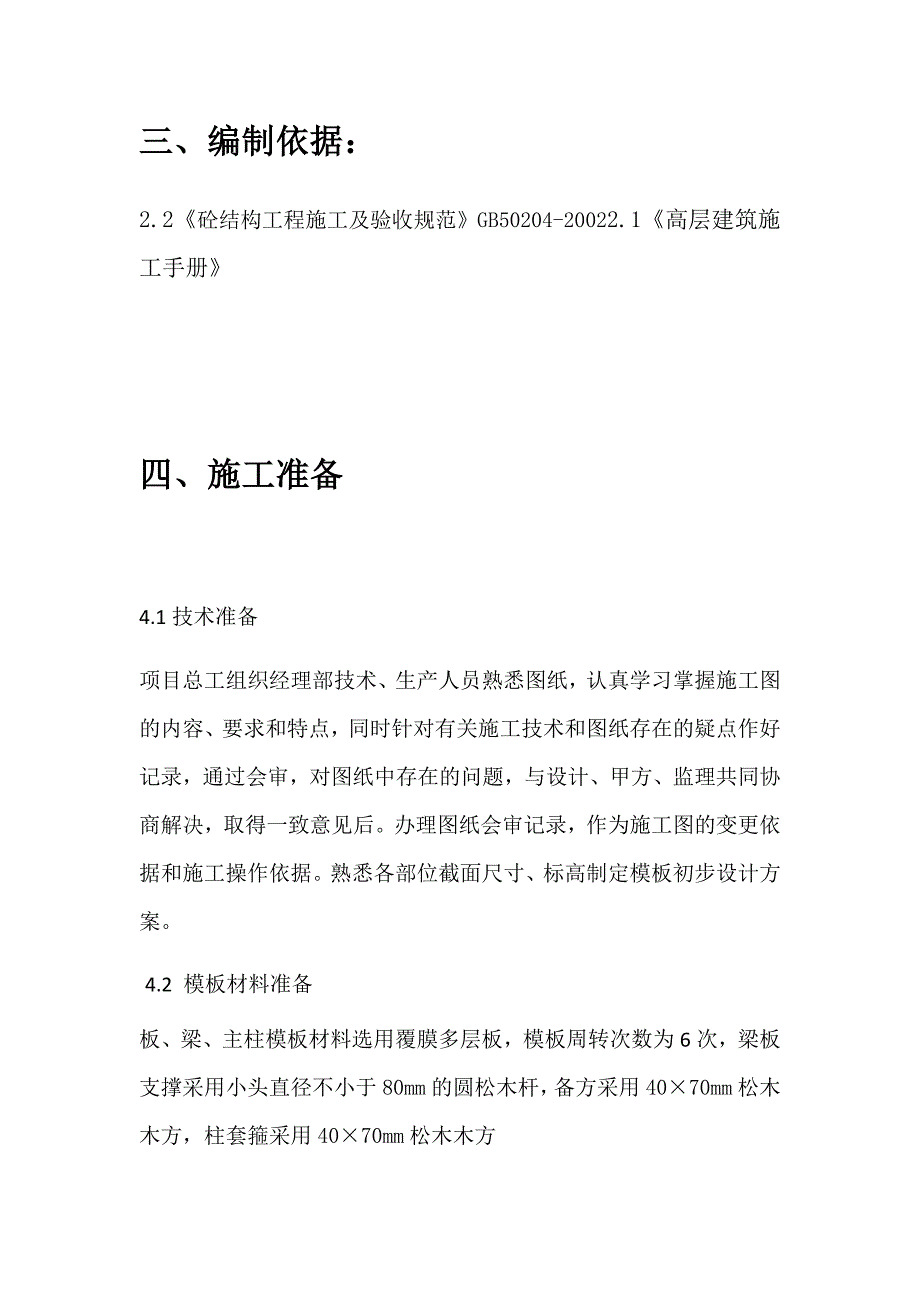

2、建筑层数地上21层10建筑层高标准层2.8 m建筑高度59.84m二、目的保证模板支撑牢固、确保砼质量三、编制依据：2.2砼结构工程施工及验收规范GB50204-20022.1高层建筑施工手册四、施工准备4.1技术准备项目总工组织经理部技术、生产人员熟悉图纸，认真学习掌握施工图的内容、要求和特点，同时针对有关施工技术和图纸存在的疑点作好记录，通过会审，对图纸中存在的问题，与设计、甲方、监理共同协商解决，取得一致意见后。办理图纸会审记录，作为施工图的变更依据和施工操作依据。熟悉各部位截面尺寸、标高制定模板初步设计方案。4.2 模板材料准备板、梁、主柱模板材料选用覆膜多层板，模板周转次数为6次，梁
3、板支撑采用小头直径不小于80mm的圆松木杆，备方采用4070mm松木木方，柱套箍采用4070mm松木木方五、质量要求5.1模板及支撑应有足够的强度、刚度和稳定性，模板的内侧面要平整，接缝严密，不得漏浆，在浇注砼前，木模板应浇水湿润，但模板内不得有积水。5.2模板安装后要仔细检查各部位构件是否牢固，在浇注砼过程中要经常检查，如发现变形，松动等现象要及时修整加固。5.3模板与砼的接触面应清理干净并涂刷隔离剂，但不得采用影响结构性能或妨碍装饰工程施工的隔离刮。5.4浇注砼前，模板内的杂物应清理干净5.5现浇模板安装的允许偏差及检验方法见下表：项目允许偏差（mm）检验方法轴线位移 5钢尺检查底模上表面
4、标高5拉线、钢尺检查相邻两板表面高底差 2钢尺检查表面平整度 5 2m靠尺和塞尺检查截面内部尺寸基础10钢尺检查柱、墙、梁 +4、 -5钢尺检查层高垂直度不大于5m 6吊线、钢尺检查大于5m 8经纬仪六、施工顺序6.1、柱模：弹基准线做找平层立柱侧模加设背楞加设抱箍（镰刀卡四面卡紧）校正、加固修补梁柱接头清理浇水湿润。6.2、梁模：在支撑上横方铺梁底顺方铺设梁底模支设梁侧模绑扎梁钢筋支设另一侧模修补梁缝加设梁侧模支撑校正、加固清理、浇水湿润。6.3、楼板模：搭设圆木杆支撑体系铺设外楞木铺设竹胶板修补缝隙检验修正清理。6.4、楼梯模：弹基准线支设铺设梁底模支设梁侧模绑扎梁钢筋支设梁另一侧模铺设平
5、台及梯段模板支设梯段三角侧模吊踏步模板修补缝隙校正、加固清理、浇水湿润七、模板加工7.1 模板加工要求柱、梁的模板加工必须满足截面尺寸，两对角线误差小于lmm，尺寸过大的模板需进行刨边，否则禁止使用。次龙骨必须双面刨光，主龙骨至少要单面刨光。翘曲、变形的方木不得作为龙骨使用。7.2 模板加工管理模板加工完毕后必须经过经理部技术人员质检人员验收合格后方可使用。对于周转使用的多层板，如果有飞边、破损模板必须切掉。八、模板安装8.1 模板安装的一般要求竖向结构钢筋等隐蔽工程完毕、施工缝处理完毕后准备模板安装。安装柱模前，要清除杂物，焊接或修整模板的定位预埋件，做好测量放线工作，抹好模板下的找平砂浆。
6、8.2 0.00以下模板安装要求8.2.1底板模板安装顺序及技术要点垫层施工完毕后进行底板模板安装，电梯井模板采用15mm厚多层板按坑大小加工成定型模板。模板固定要牢固，并用钢丝绳将模板拉在底板钢筋上，防止浇筑混凝土时模板上浮。8.2.2墙体模板安装顺序及技术要点8.2.2.1 墙模板安装墙模板支撑安装前进行试拼，并将预留洞口留出，下好预埋件，采用12穿墙螺栓及4070mm木抱方固定模板，穿墙螺栓水平间距与竖向间距均为450毫米。墙两侧立档采用4070mm木方。间距280mm，横挡采用4070mm木方，间距500mm。8.2.2.2 技术要点安装墙模前，要对墙体接茬处凿毛，用空压机清除墙体内的
7、杂物，做好测量放线工作。为防止墙体模板根部出现漏浆“烂根”现象，墙模安装前，在底板上根据放线尺寸贴海绵条，做到平整、准确、粘结牢固。并注意穿墙螺栓的安装质量。8.2.3梁模板安装顺序及技术要点。8.2.3.1 梁模板安装1）支撑搭好后，在支撑上标出控制标高，核实无误，在柱子模板支好并通过复核后，开始支梁底模，支设时先从两端向中间铺设，将不符合模板模数的缝隙留在跨中，并用木模拼合。2）施工梁侧模时先安装一侧，待梁钢筋绑扎完毕并经预检合格后支设另一侧模板。3）梁底模板当跨度4m时必须起拱，起拱高度为梁跨的L/400.4) 当梁高大于700mm时，增加对拉螺栓固定，在梁底以上450mm设一道，每增加
8、450mm增设一道对拉螺栓，以保证梁模不发生大的变形。5）梁底顺楞用2根4070mm木方，横向短楞采用4070mm木方，间距为1000mm。梁下支撑间距1000mm，梁侧模立挡采用4070mm木方。间距450mm。8.2.3.2 技术要点按设计要求起拱(跨度大于4m时，起拱02)，并注意梁的侧膜包住底膜，下面龙骨包住侧膜。8.2.4板模板安装顺序及技术要点8.2.4.1 楼板模板安装1)楼板支撑双向间距1000mm。二层以上在搭设支撑前弹出基准线，上下层的模板立杆设置在同一竖向中心线上。2）下层搁栅采用支撑间距同立杆，上层搁栅采用4070mm方木立放，间距300mm。3）搁栅找平后，在上面由一
9、侧向另一侧赶紧铺竹胶板，竹胶板接缝处可用双面胶带进行拼缝。4）支设板模时，尽量少切割模板，切割板后先刷油漆封边再投入使用，严禁在四周板侧边上即沿板面方向钉钉子，从而延长板的周旋使用时间。8.2.4.2 技术要点楼板模板当采用单块就位时，宜以每个铺设单元从四周先用阴角模板与墙、梁模板连接，然后向中央铺设。按设计要求起拱(跨度大于4m时，起拱0.2%)，起拱部位为中间起拱，四周不起拱。8.2.5柱模板安装顺序及技术要点8.2.5.1 柱模板安装：1）先弹出中心线及四周边线，根据测量标高采用1：2水泥砂浆，在模底抹找平层调整标高，使用底标高在同一水平面，并作为定位基准。2）模板安装时，先将模板底脚互
10、相搭牢固定，再将两端模板找正带吊直，固定后，拉通线校正中间模板。柱模除各柱单独固定外还加设剪刀撑彼此拉牢，以免浇灌砼时偏斜。3）柱脚预留清扫口，柱子较高时预留浇灌口，高度不得高于2m.4）柱箍，采用可调式卡具（镰刀卡）四面卡紧。8.2.5.2 技术要点板块与板块竖向接缝处理，做成企口式拼接，然后加柱箍、支撑体系将柱固定。8.30.00以上模板安装要求8.3.1墙体模板安装顺序及技术要点8.3.1.1 模板安装顺序模板定位、垂直度调整、模板加固、验收、砼浇筑、拆模。8.3.1.2技术要点筒体模板支模均为双面支模，采用对拉螺栓固定，螺栓孔采用锥形堵头防止漏浆。筒体随层高变化墙厚变化，采用改变阴阳角
11、模及B板(丁字板)尺寸调整配模。8.3.1.3梁、板模板安装顺序及技术要点梁、板模板安装顺序及技术要点同8.2.3.1条、8.2.4.1条。8.3.1.4柱模板安装顺序及技术要点方柱模板安装顺序及技术要点同8.2.5.1条。九、施工过程中应注意的问题9.1梁、板、柱交接处模板，在已浇筑的砼柱上顶面边缘1厘米处周边粘贴密封条。安装事先预制好的柱头定型模板，柱头定型模板应自柱顶表面下返10厘米以上，并加以紧固。9.2楼梯间剪力墙模板安装位置及二次支模形式。在第一次支模安装到上一层的楼板底部，模板接茬部位在楼板以下30、40公分左右。重新固定。十、模板拆模要求10.1不承重的侧模板，在砼强度能保证其
12、表面及棱角不因拆模而受损坏时，即可拆模。10.2承重模板根据七天砼强度达到75%以上，方可拆模，拆模前应写拆模申请，悬挑构件及跨度在8米以上的梁板必须在砼强度达到100%时才能拆模。10.3拆模程序一般应是后安装的先拆，先安装的后拆，先拆除非承重部分，后拆除承重份，严禁作业人员在同一垂直面上拆除模板。10.4模板拆除时，不应对楼层形成冲击荷载，拆除的模板应逐块传递下来，不得抛掷，拆除的模板和支架宜分散堆放并及时清运。十一、模版计算11.1.1砼对模板荷载的计算F=0.22r0t012V1/2=0.22251.00.852.51/2200/(20+15)=42.24KN/m2F：新浇筑砼对模板的
13、最大侧压力(KN/m2)r0: 砼的重力密度(25KN/m2)t0: 新浇筑砼的初凝时间(h),可按实测确定,当缺乏试验资料时,可采用t=200/T=15计算:T:砼的温度(0)V:砼的浇灌速度(m/h):1:外加剂影响修正系数,不掺外加剂时取1.0:掺具有缓凝作用的外加剂时取1.2:2: 砼坍落度影响修正系数,当坍落度小于300mm时,取0.85,50-90mm时,取1.0,110-150时,取1.15:11.1.1拉杆承受的拉力: P=FA=42.240.50.4103=8.448*103(N)P:模板拉杆承受的拉力(N):F：砼的侧压力(N/m2)A：模板拉杆分担的受荷面积(m2),其值
14、为A=a*ba:模板拉杆的横向间距(m)b:模板拉杆的纵向间距(m)查表选用M12的螺栓,其容许拉力为10560N8448N,满足要求.11.1.2梁模板11.1.21支模顺序:每段梁底标高,校正轴线位置搭设梁横支架安装梁模底板绑扎钢筋安装两侧梁模穿对拉螺栓按设计或规范要求起拱复核梁模尺寸、位置与相邻梁模连接固定。11.1.22梁模板采用模板采用915mm1830mm15mm复合模板，当梁截面高400mm时，用木枋和钢管直接固定两侧模板；当梁截面高400mm而550mm是，应设置一道对拉螺杆，对梁截面高550mm时，应设置两道对拉螺杆，沿梅花形布置，横向间距1000mm，上下两道对拉螺杆间距300mm，以保证模板能够承受砼施工时两侧产生的侧压力，同时用48钢管固定梁的位置。11.1.23当梁跨度在4m以上时，模板应起拱，起拱高度为全跨长度的0.211.1. 3楼板模板11.1. 3.1支模顺序：在已搭好的支架上用木枋找平铺设竹胶板检查模板平整度。11.1. 3.2板采用木枋支撑模板采用915mm1830mm15mm复合模板，背枋为50100mm，间距200mm，模板四周加一道木枋加固。
