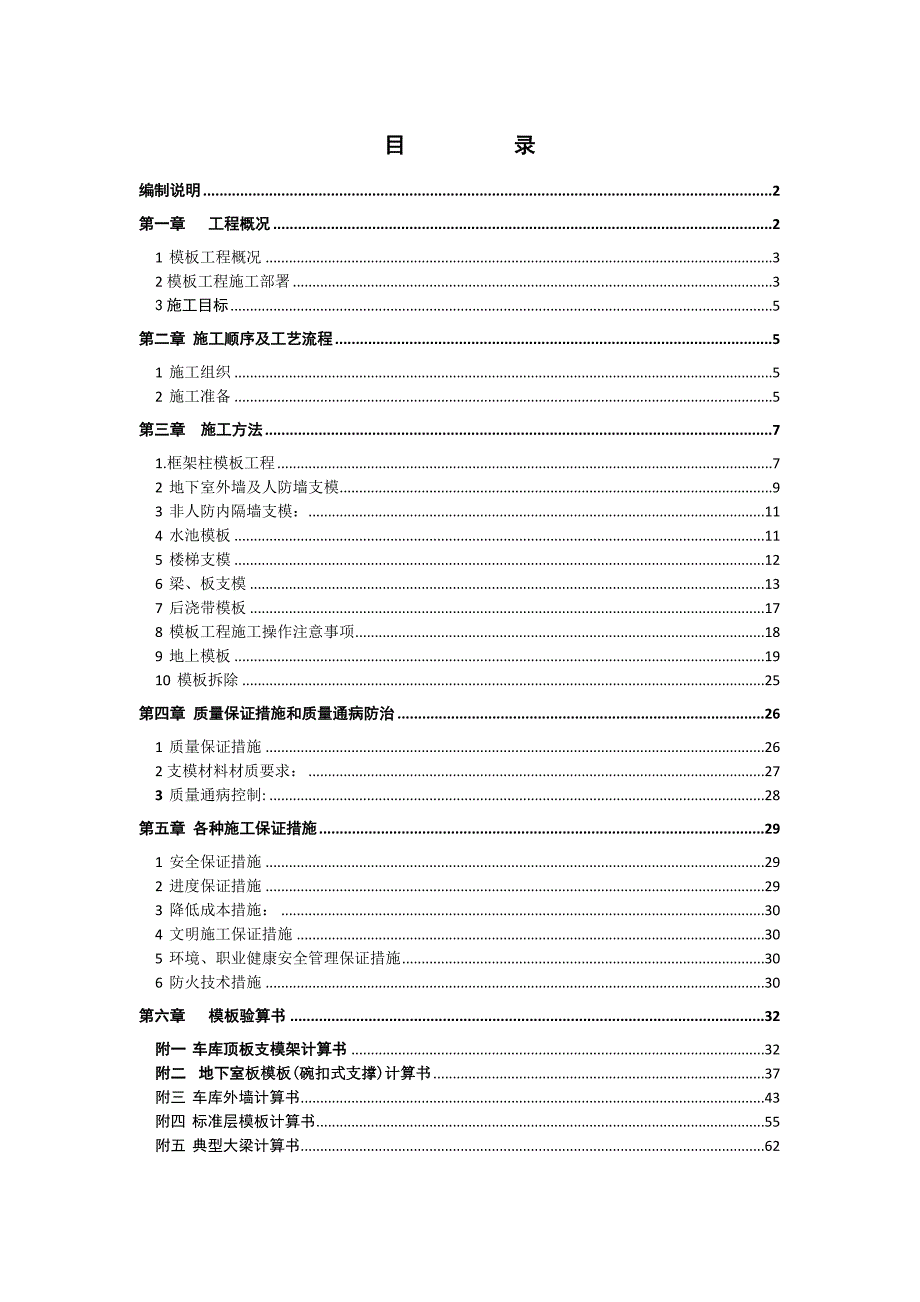

1、目 录编制说明2第一章 工程概况21 模板工程概况32模板工程施工部署33施工目标5第二章 施工顺序及工艺流程51 施工组织52 施工准备5第三章 施工方法71.框架柱模板工程72 地下室外墙及人防墙支模93 非人防内隔墙支模：114 水池模板115 楼梯支模126 梁、板支模137 后浇带模板178 模板工程施工操作注意事项189 地上模板1910 模板拆除25第四章 质量保证措施和质量通病防治261 质量保证措施262支模材料材质要求：273 质量通病控制:28第五章 各种施工保证措施291 安全保证措施292 进度保证措施293 降低成本措施：304 文明施工保证措施305 环境、职业健

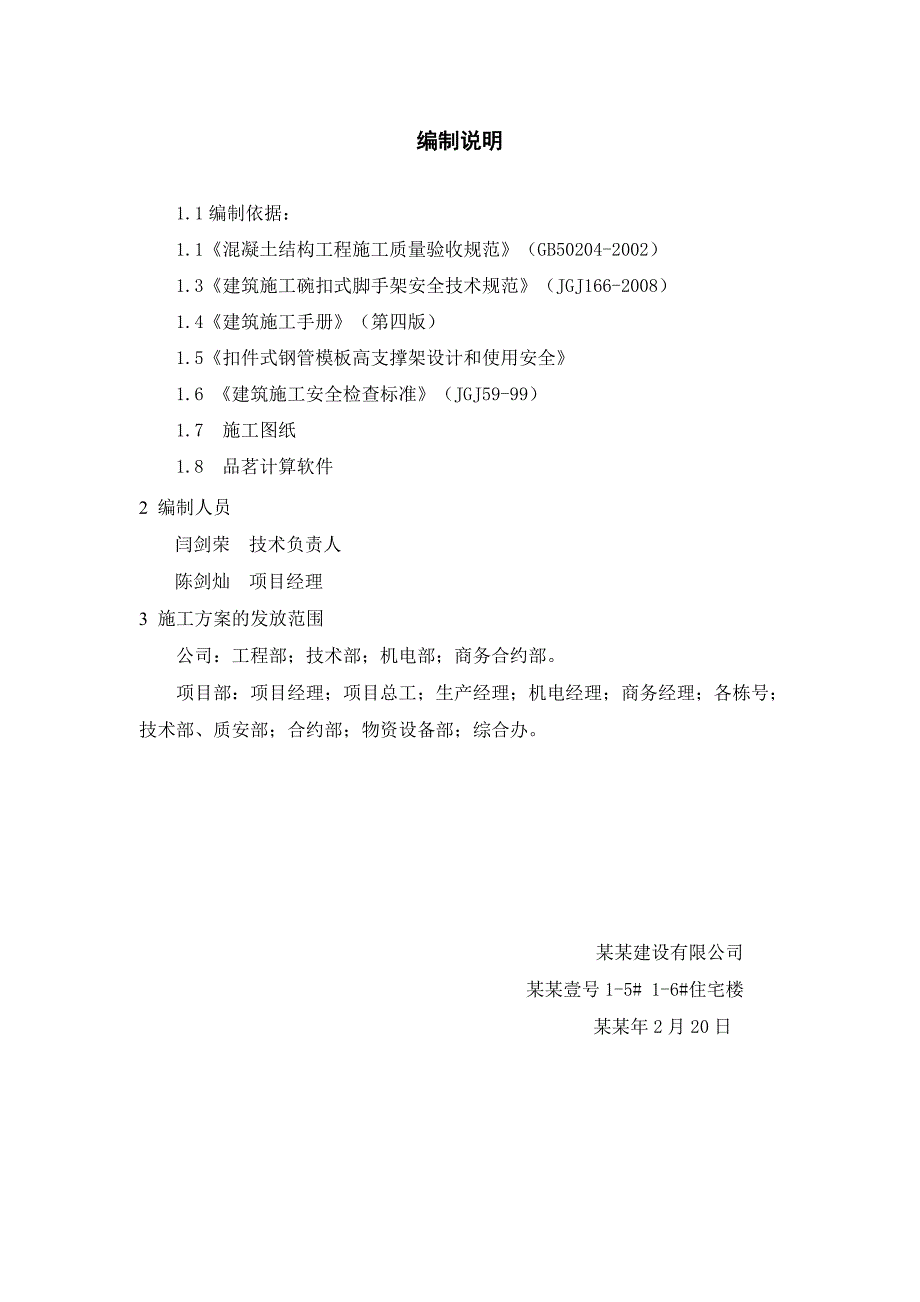

2、康安全管理保证措施306 防火技术措施30第六章 模板验算书32附一 车库顶板支模架计算书32附二 地下室板模板(碗扣式支撑)计算书37附三 车库外墙计算书43附四 标准层模板计算书55附五 典型大梁计算书62编制说明1.1编制依据：1.1混凝土结构工程施工质量验收规范（GB50204-2002）1.3建筑施工碗扣式脚手架安全技术规范（JGJ166-2008）1.4建筑施工手册（第四版）1.5扣件式钢管模板高支撑架设计和使用安全 1.6 建筑施工安全检查标准（JGJ59-99）1.7 施工图纸1.8 品茗计算软件2 编制人员闫剑荣 技术负责人陈剑灿 项目经理3 施工方案的发放范围公司：工程部；
3、技术部；机电部；商务合约部。项目部：项目经理；项目总工；生产经理；机电经理；商务经理；各栋号；技术部、质安部；合约部；物资设备部；综合办。某某建设有限公司 某某壹号1-5# 1-6#住宅楼某某年2月20日第一章 工程概况1 模板工程概况1.1某某壹号1-5#楼、1-6#楼工程，层数为35层，地上33层，地下2层，总建筑面积约55943.94 m2，其中地上建筑面积为51744.72 m2，地下总建筑面积为4199.22m2。1.2各楼号结构设计参数表：部位层高主要板厚(单位: mm)主要墙厚(单位: mm)储藏间负一层3m160 250/300负二层3.5m120 250/3001-5#楼 1

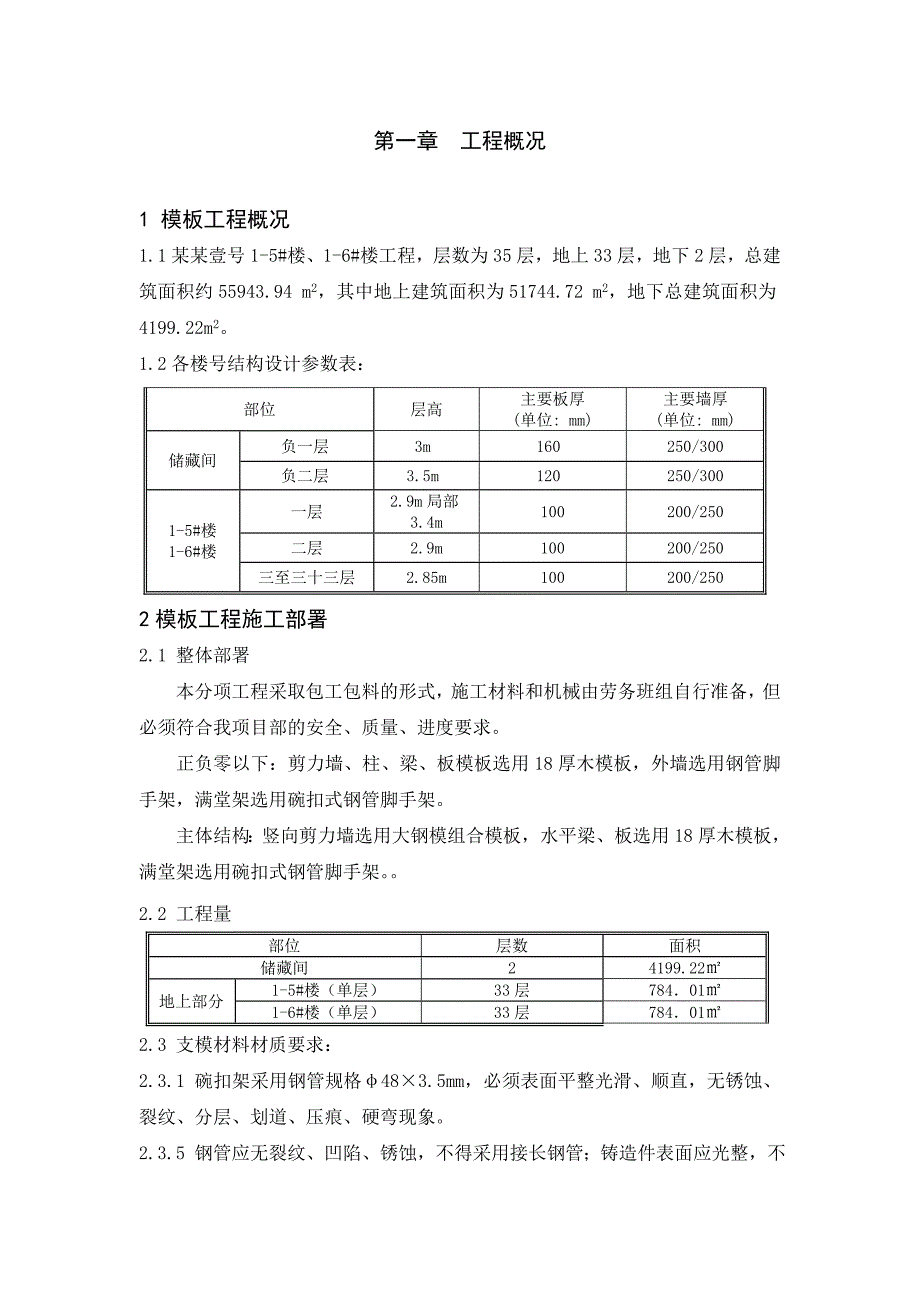

4、-6#楼一层2.9m局部3.4m100200/250二层2.9m100 200/250三至三十三层2.85m100200/2502模板工程施工部署2.1 整体部署本分项工程采取包工包料的形式，施工材料和机械由劳务班组自行准备，但必须符合我项目部的安全、质量、进度要求。正负零以下：剪力墙、柱、梁、板模板选用18厚木模板，外墙选用钢管脚手架，满堂架选用碗扣式钢管脚手架。主体结构：竖向剪力墙选用大钢模组合模板，水平梁、板选用18厚木模板，满堂架选用碗扣式钢管脚手架。2.2 工程量部位层数面积储藏间24199.22地上部分1-5#楼（单层）33层784011-6#楼（单层）33层784012.3 支模
5、材料材质要求：2.3.1 碗扣架采用钢管规格483.5mm，必须表面平整光滑、顺直，无锈蚀、裂纹、分层、划道、压痕、硬弯现象。2.3.5 钢管应无裂纹、凹陷、锈蚀，不得采用接长钢管；铸造件表面应光整，不得有砂眼、缩孔、裂纹、浇冒口残余等缺陷，表面粘砂应清除干净。冲压件不得有毛刺、裂纹、氧化皮等缺陷；各焊缝应饱满，焊药清除干净，不得有未焊透、夹砂、咬肉、裂纹等缺陷；构配件防锈漆涂层均匀、牢固。2.3.3 对拉螺杆采用Q235圆钢制作，型号有12和14采用硬质PVC套管（非密闭要求墙柱），蝴蝶扣及螺栓必须配套，丝扣紧密。2.3.4 模板水平搁栅用木枋采用5080mm木枋，柱子内楞及梁帮竖楞采用50
6、80mm木枋。腐朽、断裂、松散的木枋、木胶板不得使用，木枋、模板需平直，符合模数。2.4 模板工程施工机具、设备：模板施工主要应用以下机具设备：圆盘锯、压刨、平刨、手电锯、电钻、手锤、塔吊（水平、垂直运输）。2.5 施工特点本工程地下室施工面积大，建筑高度高，模板工程量大。人防顶板厚，人防墙、梁高，对支撑模板系统稳定要求高。3施工目标3.1 分项工程目标3.1.1 质量目标：确保符合国家规范要求，达到合格 标准。3.1.2 进度目标： 某某 年4月30日完成0.000，某某年11月30日完成主体封顶。3.1.3 安全目标：杜绝重大伤亡事故、火灾事故和恶性中毒事件。3.1.4 文明施工目标：材料
7、堆码整齐，现场工完场清,达到天津市“市级文明工地”。第二章 施工顺序及工艺流程1 施工组织1.1施工管理组织机构项目经理技术、生产经理施工员栋号劳务队施工员1.2施工人员组织安排：项目部选取有实力、有诚信、单价合理、长期合作的劳务队伍，对其进行安全、质量、进度交底，根据相关要求组织现场工人施工。2 施工准备2.1技术准备：2.1.1项目技术经理以会议的形式对管理人员进行模板施工方案交底，施工员对劳务班组进行技术、质量、安全交底，安全员对劳务班组进行专项安全交底。2.1.2技术负责人组织有施工员、班组长熟悉图纸、会审纪要、设计变更、规范、标准、图集等技术资料，所有相关会审纪要、设计变更必须按公司
8、要求标注在施工图上。2.1.3现场经纬仪、垂直仪、水准仪均已校正并有合格证；50米、5米卷尺各送检一把作为现场比对尺。2.1.4技术经理对测量基准点进行复测，并对测量员和施工员进行交底，施工过程中经常进行复核。2.5 现场准备2.5.1划分好现场施工区域，将施工层的杂物清理干净。2.5.2保护好工程轴线控制桩、控制点和半永久性水准点。2.5.3按照临时用电方案布置好线路，保证施工机械的使用。2.5.4 每个区均布置两个木工加工棚，材料堆场布置在木工加工棚旁边。2.6施工进度计划根据项目部编制的总进度计划，各片区编制各月、周进度计划，并对各劳务班组进行交底，班组责任人在进度计划上签字同意后，班组
9、、项目部各执一份进度计划，严格按进度计划组织施工。第三章 施工方法1.框架柱模板工程1.1 柱模1.1.1柱设计参数表6 柱尺寸汇总表序号部位截面尺寸1地下室600*600/600*800/600*1100/600*13001.1.2柱模板施工工艺：1.1.2.1柱模的加工制作支设参数柱尺寸材料选用穿心螺杆安装600*600方柱用1.8cm厚木胶合板，用5080mm木方做背枋，木方背楞间距150，用483.5mm双钢管作柱箍，配合12对拉螺杆，竖向（由下至上）：第一道离楼地面250mm，以上2m范围内，每道柱箍竖向间距400mm，之后以上间距500，最后一道螺杆离梁底或板底（梁底250300m
10、m）。不采用600*800方柱用1.8cm厚木胶合板，用5080mm木方做背枋，木方背楞间距150，用483.5mm双钢管作柱箍，配合12对拉螺杆，竖向（由下至上）：第一道离楼地面250mm，以上2m范围内，每道柱箍竖向间距400mm，之后以上间距500，最后一道螺杆离梁底或板底（梁底250300mm）。不采用600*1100/600*1300/600*1400方柱用1.8cm厚木胶合板，用5080mm木方做背枋，木方背楞间距150，用483.5mm双钢管作柱箍，配合12对拉螺杆，竖向（由下至上）：第一道离楼地面250mm，以上2m范围内，每道柱箍竖向间距400mm，之后以上间距500，最后一
11、道螺杆离梁底或板底（梁底250300mm）。12的穿心止水螺杆，从下往上，所有柱箍增加一道。1.1.2.2 方柱柱模的安装：1）通排柱先装两端柱模,经校正、固定，拉通线校正中间各柱。模板按柱子大小，预拼成一面一片，两两对称，模板就位后，以满堂架（梁板模支撑体系）为柱模的临时支撑，待四片模板就位后，从上而下套柱箍。如为独立柱，则在每侧柱顶和柱身各设两根斜支撑。2）方柱柱模加固校正后，沿柱脚模外侧设条形层板与楼地面钉牢，起到定位及防止漏浆作用。3）安装示意图：柱模安装平剖图柱模安装立面图截面尺寸600*1100、600*1300，增加穿心螺杆，间距同柱箍设置，详见直支设参数表，外墙的框架柱及密闭室
12、框架柱采用止水螺杆。2 地下室外墙及人防墙支模2.1 地下室外墙模板施工部署：地下室外墙砼分二次浇筑,导墙和底板整浇，故第一道水平施工缝根据设计图纸钢板后浇带位置，留设在底板面以上500mm处,第二次和顶板梁板整浇。根据浇筑砼顺序，故地下室外墙墙体模也分二次支设（注：第一次支模含在地下室底板工程）。外墙模板施工顺序：放线（边线、控制线）吊立外侧模板穿止水对拉螺栓吊立内侧模板加背枋竖楞、上钢管横楞临时固定调校加固验收2.3 外墙模的支设参数 表9 外墙模支设参数表序号部位墙厚（MM）材 料人防车库剪力墙（内墙）200-250木枋做竖背楞间距150mm。木枋外采用483.5mm双钢管做横背楞，间距
13、500mm。用12的对拉穿墙止水螺栓紧固。底板至高度2.45米范围内竖向450,水平500,高度2.45至高度4.45范围内竖向间距500，水平600。剪力墙（外墙）300-400 木枋做竖背楞间距100mm。木枋外采用483.5mm双钢管做横背楞，间距500mm。用14的对拉穿墙止水螺栓紧固。底板至高度2.45米范围内竖向450,水平500,高度2.45至高度4.45范围内竖向间距500，水平600。2.4 外墙模的安装:挡墙模板的加固由钢管架设水平撑或斜撑与梁板支模满堂架相连，竖向为上、中各一道，底部设二道，水平撑间距1000mm，在离墙边最近一排KZ脚手架抱柱进行刚性连结，以卸载墙体砼浇
