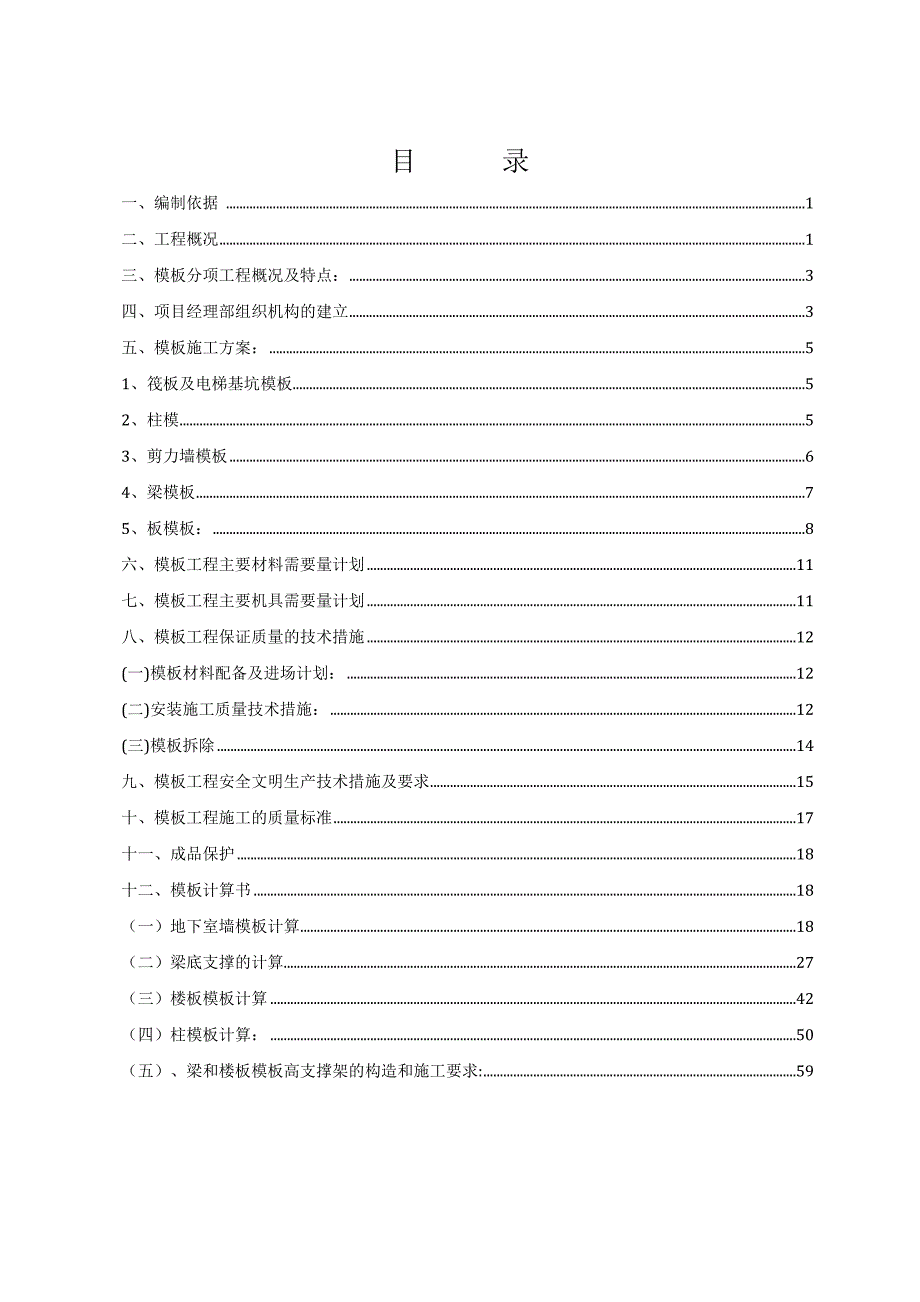

1、模板工程专项施工方案某某广场编制单位：某某集团有限责任公司编制人：编制日期：某某年11月15日目 录一、编制依据 1二、工程概况1三、模板分项工程概况及特点：3四、项目经理部组织机构的建立3五、模板施工方案：51、筏板及电梯基坑模板52、柱模53、剪力墙模板64、梁模板75、板模板：8六、模板工程主要材料需要量计划11七、模板工程主要机具需要量计划11八、模板工程保证质量的技术措施12(一)模板材料配备及进场计划：12(二)安装施工质量技术措施：12(三)模板拆除14九、模板工程安全文明生产技术措施及要求15十、模板工程施工的质量标准17十一、成品保护18十二、模板计算书18（一）地下室墙模板

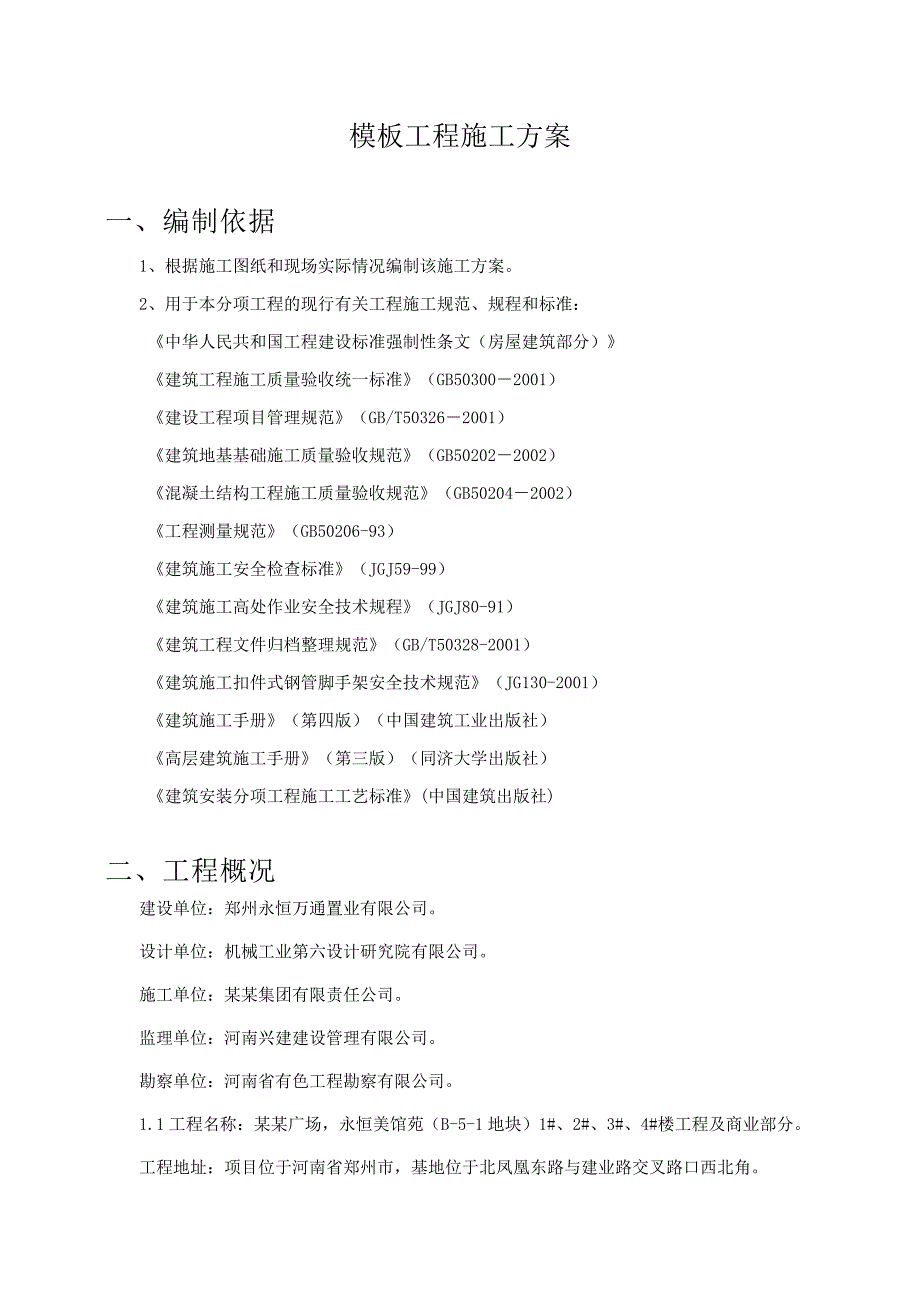

2、计算18（二）梁底支撑的计算27（三）楼板模板计算42（四）柱模板计算：50（五）、梁和楼板模板高支撑架的构造和施工要求:59模板工程施工方案一、编制依据1、根据施工图纸和现场实际情况编制该施工方案。2、用于本分项工程的现行有关工程施工规范、规程和标准：中华人民共和国工程建设标准强制性条文（房屋建筑部分）建筑工程施工质量验收统一标准（GB503002001）建设工程项目管理规范（GB/T503262001）建筑地基基础施工质量验收规范（GB502022002）混凝土结构工程施工质量验收规范（GB502042002）工程测量规范（GB50206-93）建筑施工安全检查标准（JGJ59-99）建筑
3、施工高处作业安全技术规程（JGJ80-91）建筑工程文件归档整理规范（GB/T50328-2001）建筑施工扣件式钢管脚手架安全技术规范（JG130-2001）建筑施工手册（第四版）（中国建筑工业出版社）高层建筑施工手册（第三版）（同济大学出版社）建筑安装分项工程施工工艺标准(中国建筑出版社)二、工程概况建设单位：郑州永恒万通置业有限公司。设计单位：机械工业第六设计研究院有限公司。施工单位：某某集团有限责任公司。监理单位：河南兴建建设管理有限公司。勘察单位：河南省有色工程勘察有限公司。1.1工程名称：某某广场，永恒美馆苑（B-5-1地块）1#、2#、3#、4#楼工程及商业部分。工程地址：项目位
4、于河南省郑州市，基地位于北凤凰东路与建业路交叉路口西北角。建筑面积及规模等级：地上总建筑面积37555.34，基底面积为4321其中商业建筑面积为11401.66，住宅总建筑面积16721.58，汽车坡道353.69，物业用房建筑面积267.69。（其中1#楼建筑面积4101.21，2#楼建筑面积7145.09（其中住宅6877.13，物业用房267.96），3#楼建筑面积7421.32，4#楼建筑面积7132.37）建筑层数和高度：本工程地下共2层，为人防用房、汽车库及设备用房。商业为地上13层，一层层高f轴以南4.690m，f轴以北4.990m，2、3层层高4.990m，建筑高度15.27
5、0m。1#楼为地上416层，层高3.6m，建筑高度53.870m。2#楼为地上423层，4层层高3.6m，523层，层高2.9m，建筑高度74.870m。3#楼为地上424层，4层层高3.6m，524层，层高2.9m，建筑高度78.07m。4#楼为地上424层，层高2.9m，建筑高度77.37m。1.2工程名称：某某广场，永恒上宅苑（B-6-1地块）1#、2#、3#、4#楼工程及商业部分。工程地址：项目位于河南省郑州市，基地位于北凤凰东路与建业路交叉路口东北角。建筑面积及规模等级：用地面积15021，总建筑面积93751.08，基底面积为7307.78，地上建筑面积71923.81，地下建筑面
6、积21827.27。其中商业建筑面积为18011.04，住宅总建筑面积50472.20，汽车坡道353.69，物业用房建筑面积506.89。社区服务用房662.63，幼儿园1856.43，开闭所133.40。建筑层数和高度：本工程地下二层，为人防用房、汽车库及设备用房。商业用房为地上1至3层，总建筑面积16360.63，层高4.99m，建筑高度15.27m。幼儿园：总建筑面积1849.48，地上3层，地下2层。建筑高度11.9m。1#楼，住宅建筑面积8699.21，地上424层，层高2.9m，建筑高度77.37m。2#楼，住宅建筑面积15341.17，地上424层，层高2.9m，建筑高度78.
7、07m。3#楼，住宅建筑面积11702.56，地上420层，层高2.9m，建筑高度65.77m。4#楼，住宅建筑面积15424.62，地上424层，层高2.9m，建筑高度78.07m。三、模板分项工程概况及特点：1、本工程合同总工期比较紧。2、结构尺寸复杂，模板施工难度大。3、该工程属高层建筑，模板施工时属高空作业，施工时应注意安全。4、该工程规模大，模板施工量大，由于工程进度紧，模板须一次大量投入。5、由于本工程地下室部分为人防结构，模板分项重点为地下室模板施工，地下室墙梁板构件尺寸较大，施工前应做好模板分项工程方案，以利于更好的指导模板施工。四、项目经理部组织机构的建立我公司项目管理层根据
8、项目施工管理组织要求，成立工程总承包项目部。总承包项目部将选派一名有丰富施工经验、担任过同类工程项目经理担任本工程的项目经理，全面负责项目管理，选派三名在同类工程总承包管理中，积累了丰富实践经验的人分别担任项目执行经理和项目技术负责人、经营经理，两个生产区分派两名生产经理，负责项目生产、安全、质量、现场物资设备管理以及项目合约、行政后勤等。项目部本着科学管理、精干高效、结构合理的原则，选配在同类工程总承包管理中均具有丰富的施工经验、服务态度良好、勤奋实干的工程技术和管理人员组成，通过建立科学的项目管理制度，完善质量、技术、计划、成本和合约方面的管理程序，使整个工程的实施处于总包商强有力的控制之
9、下，实现对业主的承诺。设置7个部门3个具体办事室，分别是技术部、质量部、安全部、物资部、设备部、核算部、财务部、资料室、试验室、综合室。部室按照矩阵式管理模式进行有效管理。永恒美馆苑（B-5-1地块）1#、2#、3#、4#楼工程及商业部分选择两个专业木工劳务班组，永恒上馆苑（B-5-1地块）1#、2#、3#、4#楼工程及商业部分选择两个专业木工劳务班组，共用四个专业劳务班组。严格按照本工程施工图纸、图纸会审纪要等技术资料和现行的国家、本地区有关施工技术规范、规程、质量验收标准，施工组织设计等文件组织施工，项目经理部成立过硬的组织机构，全面履行施工合同及对业主的承诺，保证本工程质量达到合格以上。
10、项目经理项目生产经理项目总工程师综合办试验室财务部核算部设备部物资部安全部质量部技术部资料室土建一区土建二区土建三区土建四区安装一区安装二区安装三区安装四区五、模板施工方案：1、筏板及电梯基坑模板 1）本工程所有筏板或独立基础采用240mm厚普通砖M5水泥砂浆砌筑砖胎模。2）电梯井及集水井基坑模板安装（详见附图）：电梯井及集水井内壁及底模采用胶合板拼装，竖档采用50100mm方木150mm，横档用48钢管350mm进行支撑，为防止在浇筑过程中由于砼压力致使模板上浮，在底模预留12个200200mm的浇筑孔（排气和振捣使用），并用适量的重物压在底模上面。2、柱模 1)柱模材料使用、布置：本工程柱
11、截面边长大多数为500。柱模采用18mm厚胶合板竖拼，竖档采用50100mm方木通长布置，间距不大于200mm。横档采用双拼483.5钢管做柱箍，间距不大于450500mm，最下面一道离地面不大于200mm，截面边长700mm的柱中间要加一道不小于12的对拉螺栓，间距同柱箍；所有柱箍钢管应与满堂脚手架牢固连接。2)安装(详下示意图)：柱位弹线放样后用L3030角钢焊限位，然后立模板。轴线、标高、垂直度经检查校正后正式固定，下部设纵横水平连接杆，上部设斜撑并用纵横剪刀撑加固，柱模与梁底模板和支撑同时安装，使柱梁模板形成整体。3）柱模底部预留清理口，柱模安装注意预埋铁件、管线、插筋位置的正确。3、
12、剪力墙模板 1)材料使用：剪力墙采用18mm胶合板横拼，竖档采用50100mm方木通长布置，净间距小于150，横档采用48钢管双拼，间距为450mm500mm。对拉螺栓采用不小于12钢筋，中间套硬塑料管，间距小于450mm，中间采用水泥砂浆或砼预制限位（严禁使用钢筋撑）。地下室外墙（挡土墙）使用不小于12止水螺栓，即在螺栓中部焊接3mm厚、D=50mm的圆形扁铁。在筏板与外墙施工缝反口处上下用50100mm方木压条，竖档采用50100mm方木300mm，横档采用48钢管双拼，螺栓采用不小于12止水螺栓300mm布置，止水带采用遇水膨胀止水条。2)安装(详下页示意图)：a) 在砼垫层或楼地面上弹
13、出轴线、墙位置线，将标高引至作业面支撑钢管上。按位置线安装门洞口模板、预埋件，钢筋绑扎完毕后按墙定位轴线在墙筋上焊限位，限位使用L3030角钢。b)把预先拼装好的一面模板按位置线就位，然后套穿墙螺栓及螺栓套筒穿墙螺栓（穿墙螺栓采用不小于12圆钢加工制作）。c)清扫墙内杂物，安装另一侧模板，调整支撑，使模板垂直后，拧紧穿墙螺栓，使穿墙PVC管顶紧模板。轴线、标高、垂直度经检查校正后进行固定，上部设钢管斜撑固定。上部结构墙模板与梁板模板同时安装，形成整体。d）模板安装完毕后，检查一遍扣件，螺栓是否紧固，模板拼缝采用双面胶是否严密。 4、梁模板1)使用材料及布置：梁侧模板使用18m厚胶合板，粱高度6
14、00mm竖档使用50lOOmm方木，间距不大于200mm，粱高度h600mm不设竖档。梁侧模竖档外上下两端设通长50lOOmm方木压骨，当梁高600mmh1200mm时，中间必须设一三道48钢管双拼，不小于12穿梁螺栓加固, 穿梁螺栓间距小于450mm；梁高h1200mm时，中间设间距小于450mm的48钢管双拼，不小于12对拉螺栓加固，间距小于450mm。梁底模板使用18mm厚胶合板，梁底杠梁采用50100mm方木200左右, 杠梁下采用48钢管小横杆，当梁高600mm时，小横杆间距300mm左右；梁高600mm时小横杆间距400mm。框架梁、主梁下支撑根据梁宽及梁高沿梁宽方向采用多排钢管支撑，梁跨方向支撑间距不大于800mm。2)安装(详下示意图)：a) 梁底支撑布置好后，先铺底模板，梁底模按跨度2起拱，粱底模边拉通线校正。b) 梁底模标高，轴线复核无误后安装梁侧模。5、板模板：1)使用材料：模板使用18mm厚胶合板拼装，板底搁栅使用50100mm方木，支撑采用48钢管撑，当板厚250h180mm时，板底搁栅间距不大于200mm，钢管立杆支撑间距不大于900；当板厚120h180mm时，板底搁栅间距为250350mm，钢管立杆支撑间距不大于1000；当板厚120mm时，板底搁栅间距为350400mm，钢管立杆支撑间距不大于
