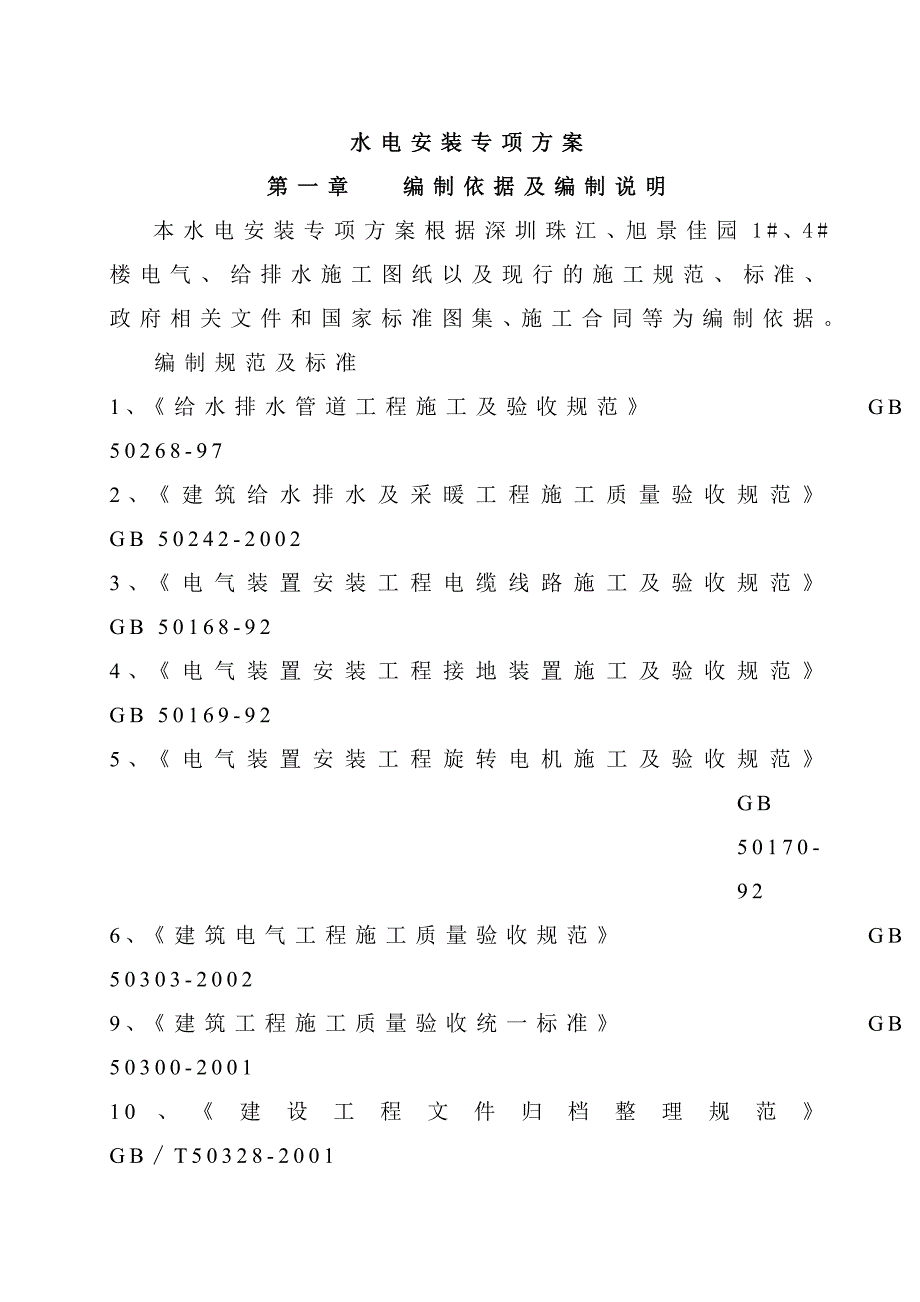

1、水电安装专项方案第一章 编制依据及编制说明本水电安装专项方案根据深圳珠江、旭景佳园1#、4#楼电气、给排水施工图纸以及现行的施工规范、标准、政府相关文件和国家标准图集、施工合同等为编制依据。编制规范及标准1、给水排水管道工程施工及验收规范 GB 50268-972、建筑给水排水及采暖工程施工质量验收规范 GB 50242-20023、电气装置安装工程电缆线路施工及验收规范 GB 50168-924、电气装置安装工程接地装置施工及验收规范 GB 50169-925、电气装置安装工程旋转电机施工及验收规范 GB 50170-926、建筑电气工程施工质量验收规范 GB 50303-20029、建筑工

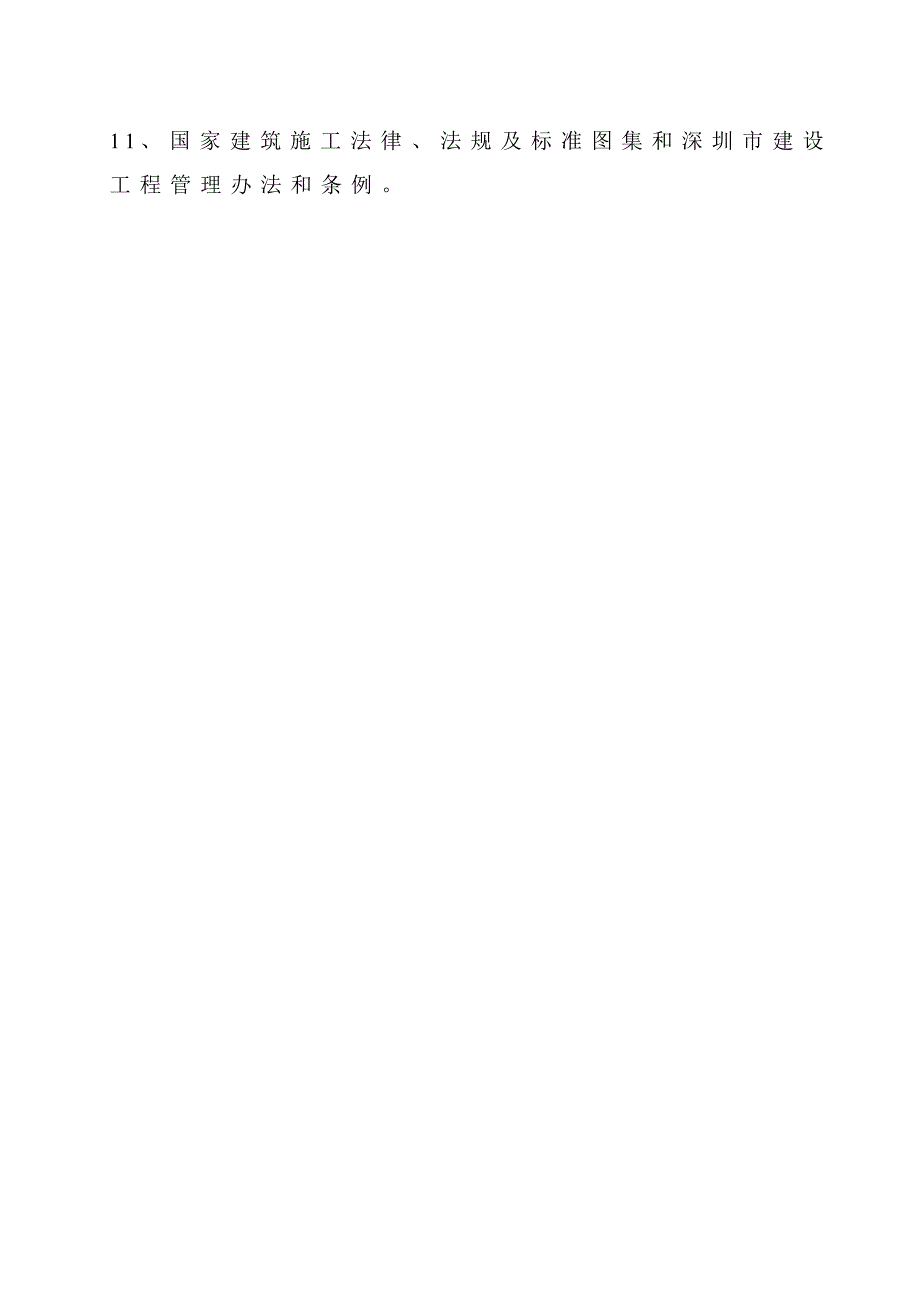

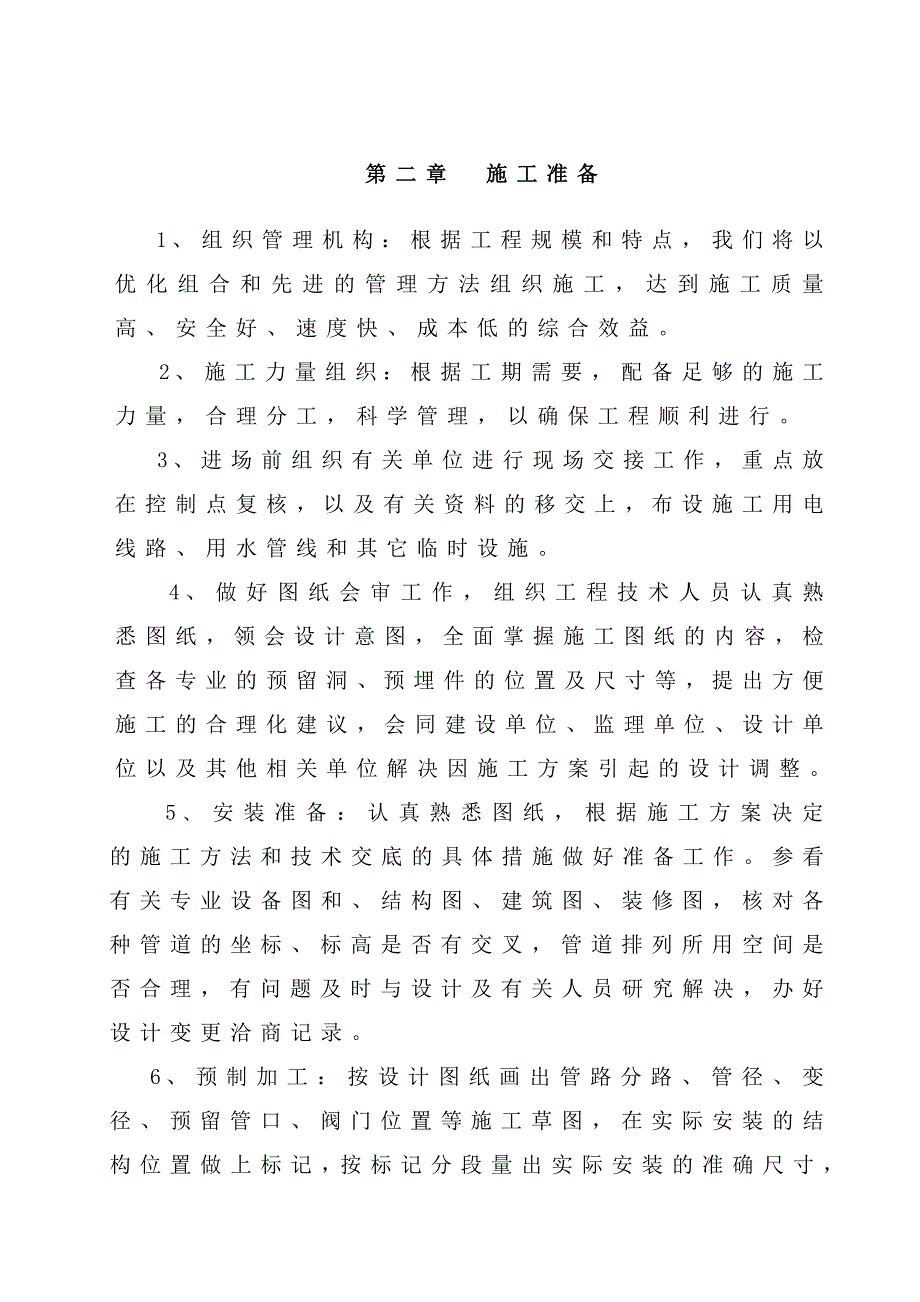

2、程施工质量验收统一标准 GB 50300-200110、建设工程文件归档整理规范 GBT50328-200111、国家建筑施工法律、法规及标准图集和深圳市建设工程管理办法和条例。 第二章 施工准备1、组织管理机构：根据工程规模和特点，我们将以优化组合和先进的管理方法组织施工，达到施工质量高、安全好、速度快、成本低的综合效益。2、施工力量组织：根据工期需要，配备足够的施工力量，合理分工，科学管理，以确保工程顺利进行。3、进场前组织有关单位进行现场交接工作，重点放在控制点复核，以及有关资料的移交上，布设施工用电线路、用水管线和其它临时设施。 4、做好图纸会审工作，组织工程技术人员认真熟悉图纸，领会
3、设计意图，全面掌握施工图纸的内容，检查各专业的预留洞、预埋件的位置及尺寸等，提出方便施工的合理化建议，会同建设单位、监理单位、设计单位以及其他相关单位解决因施工方案引起的设计调整。 5、安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底的具体措施做好准备工作。参看有关专业设备图和、结构图、建筑图、装修图，核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理，有问题及时与设计及有关人员研究解决，办好设计变更洽商记录。6、预制加工：按设计图纸画出管路分路、管径、变径、预留管口、阀门位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出实际安装的准确尺寸，记录在施工草图上，然
4、后按草图测得的尺寸预制加工（断管、上配件、校对，按管段分组编号等）。7、配合甲方做好安装工程材料的品牌、厂家确认及订货工作。 第三章 施工部署第一节 现场组织机构配备担 任 职 务姓 名职 称技术负责人刘朝辉工程师安装工程师姚明溪工程师给排水施工员吴文周助理工程师电气施工员姚明来助理工程师第二节 施工进度计划与土建工程同步，实施阶段另行编制。第三节 劳动力组织预计工程的安装高峰期工人预计达到50人。我们将根据工程进度计划，编制详细的劳动力需求计划，由公司统一调动。（劳动力计划详见附表4）第四节 施工机具进场计划序号规 格名 称单位数量进场时间1BX-400电焊机台12BX-300电焊机台132
5、-4套丝机台14400型18砂轮切割机台15氧、乙炔带表割炬套1619木钻把3719钻床台1813手电钻把396手电钻把31025B冲击电锤把1011LWG2-10B液压弯管器台112G20-G25手动弯管器台213电动试压泵台114手动试压泵台215Z-25型1.5级绝缘摇表只116ZC-8型1.5级接地电阻摇表只1171.535mm2机械压端子钳台31816240mm2液压端子钳台119钳形电流表只120万用表只10第五节 主要设备材料进场计划表序号设备、材料名称规格、型号单位数量进场时间1生活给水泵50DL12-12.510台21.生活给水泵50DL12-12.57台22.生活给水泵25
6、GDL6-1111台13.生活给水泵25GDL4-118台14.不锈钢生活水箱套15.各类阀门DN15-DN100个6.潜水泵台127.电缆NHYJV、YJV米8.灯具盏9.开关、插座只10.电线管米11.镀锌钢管DN80-100米12.钢塑管DN15-100米13.PVC-U芯层发泡排水管DN50-200米14.卡箍式排水铸铁管DN50-150米15.PPR给水管DN15-40米16.桥架米说明：以每月要料计划为准第四章 主要分部分项工程施工方法和技术措施根据本工程施工合同和施工图纸要求，综合考虑施工现场的条件和工程特点，结合我处的施工经验、技术力量和机械设备的优势，本工程我们拟采取“紧密配
7、合，全面展开，突出重点，纵横穿插”的立体施工方案。第一节 给水工程一、室内给水施工程序1、紧密配合土建施工，墙、板、梁、水池等钢筋绑扎好以后立即进行套管预埋工作及暗敷管道预留槽工作，并核对结构预留洞位置、尺寸；每层楼面模板立好即进行预留洞和过楼板套管预埋。2、管道套管、孔洞、管槽等预埋、预留工作结束，进行自检合格后，在墙体封模板、楼面混凝土浇筑前及时请专业监理工程师进行隐蔽验收，同时做好记录，验收合格出具书面验收报告后，移交给土建进行下道工序的施工；3、模板拆除清理后，清理预埋套管和预留洞内杂物后，即进行管道安装；砌墙时配合土建安装暗装管道，管道系统完成时，即进行系统试压，及灌、闭水试验。4、
8、墙面、地面瓷片贴完成后，进行卫生洁具的安装；5、设备基础完成后进行机械附属设备的安装。6、系统安装完毕后，与电气专业配合好系统调试工作。二、工艺流程： 安装准备预制加工支管安装干管安装管道试压管道冲洗三、室内给水管材要求：水泵出水管至屋顶水箱管道采用内钢塑管DN100，采用丝扣连接，DN100采用卡箍连接；卫生间内水表给水管采用PPR管热熔连接。四、施工方法1、支管安装：1.1支管的暗装：管道在墙体内暗敷，将其敷设在墙体保护层内；首先确定支管长度后画线、定位，在浇注砼前，将泡沫板切成宽100mm的条状，用电工胶布缠绕防止破碎，并按施工图纸位置、标高要求用铁丝牢固的绑扎在钢筋上，对墙体进行留槽，
9、预留墙槽宽度为100mm，深度为50mm；在土建封模时，派专人看护防止损坏泡沫，影响留槽；在模板折除后及时清理管槽，并将清理的泡沫及时清理干净，以防到处飘扬。后砌轻质墙体确定支管长度后，画线定位，用开槽机开槽；待对管槽验收合格后，方可进行管道安装，将预制好的支管敷在槽内，找平找正后用扎线绑扎固定管道；在各配水点管口临时安装长度200mm或150mm的闷头管，对管口进行找正找平，然后进行暗装管道试压。合格后，及时用水泥砂浆封补管槽，并安装成品管堵，封堵预留管口。1.2 管道穿越混凝土墙、楼板及防火隔墙应设置钢套管，穿越非防火后砌隔墙可设置UPVC套管。安装在墙壁内的套管其两端与装饰面相平。穿越楼
10、板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，其断面应光滑。管道的接口不得设在套管内。1.3 给水支管PPR管安装：PPR管采用成品管件热熔连接。 1.4 塑料管支架的最大间距管道公称直径DN20253240立管安装mm900100011001300水平安装mm6007008009001.5 进行PPR管安装，采用“专人定尺、集中制作、现场装配”的方法，即专人根据图纸和现场实际情况定出每个施工部位的装配尺寸并在现场划线定位，然后在制作间根据尺寸制作半成品，按编号送至现场组装，找平找正后用成品钩钉固定管道，各配水点管口应用丝堵封堵严密。1.6 暗敷于墙体预留管槽内PPR管及配合砌墙敷设的
11、PPR管，根据土建施工进度分3-4个施工作业组进行施工，同时安排二名施工人员进行管道试压。1.7 给水支管PPR管管道试压采用手动试压泵，先将试压给水支管各管口封堵，缓慢注水，同时将管道内的空气排净；管道充满水后，进行水密性检查，确认管道无漏水后，利用手动试压泵对管道进行缓慢升压，升压时间不应少于10min；给水支管压力升至0.8Mpa后，在此试验压力下进行稳压，检查管道各连接点应无渗漏现象，稳压1h内管道压力降不得超过0.05Mpa；然后降压至工作压力1.15倍稳压2h，压力降不得超过0.03MPa，进行严密性试验，观察管材及管件连接处不得渗漏；整个验试压、验收过程在自检合格后，必须请监理专
12、业工程师到现场观察、监督，同时做好记录。1.8 管道试压过程、结果经监理工程师检查、验收合格后，出具验收书面报告；同时请监理工程师对管道进行隐蔽验收，隐蔽验收合格，并出具验收书面报告后，及时用砂浆覆盖隐蔽，移交给下道工序施工，同时，与土建制定成品保护措施，并要求各施工单位共同遵守制成品的看护、保护措施。2、干管安装： 2.1 干管在管井、天花内敷设；立管从上到下统一吊线安装卡件，楼层高度小于或等于5米，每层必须安装1个；楼层高度大于5米，每层不得少于2个；管卡安装高度，距地面统一为1.8米，2个以上管卡匀称安装，同一房间内管卡安装高度一致。水平干管穿越结构伸缩缝、抗震缝、沉降缝时，在墙体两侧安
13、装金属波纹管（L=300mm以上），管道外皮上下不留有不下于150mm的净空。水平管道应有25的坡度坡向泄水装置。管道系统安装间歇的敞口处进行临时封堵；2.2 给水干管采用内涂塑镀锌钢管；水泵出水管至水箱采用内涂塑镀锌钢管。2.3 钢管固定支架采用套管式固定支架。2.4 管道系统安装完毕，经目测不得有明显的起伏和弯曲。2.5 给水干管内涂塑锌钢管安装： 采用内涂塑配件，丝扣连接。2.6内涂塑镀锌钢管支架的最大间距管道公称直径DN6580100150最大间距(米)666.582.7 管道安装后，螺纹根部应有23扣的外露螺纹，多余的麻丝应清理干净并做好防腐处理。2.8 我们采用“专人定尺，集中制作，现场装配”的方法，即专人根据图纸和现场实际情况定出每个施工部位的装配尺寸并在现场画线定位，然后在制作间根据尺寸并在现场画线定位，然后在制作间根据尺寸制成半成品，按编号送至现场进行组装。2.9 管道穿越混凝土墙、楼板及防火隔墙应设置钢套管，穿越非防火后砌隔墙可设置UPVC套管。在楼板内的套管，其顶部应高出装饰地面20mm，安装在卫生间、厨房内的套管，其顶部应高出装饰面50mm，底部应与楼板底面相平；安装在墙壁内的套管其两端与装饰面相平。穿越楼板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，其断面应光
