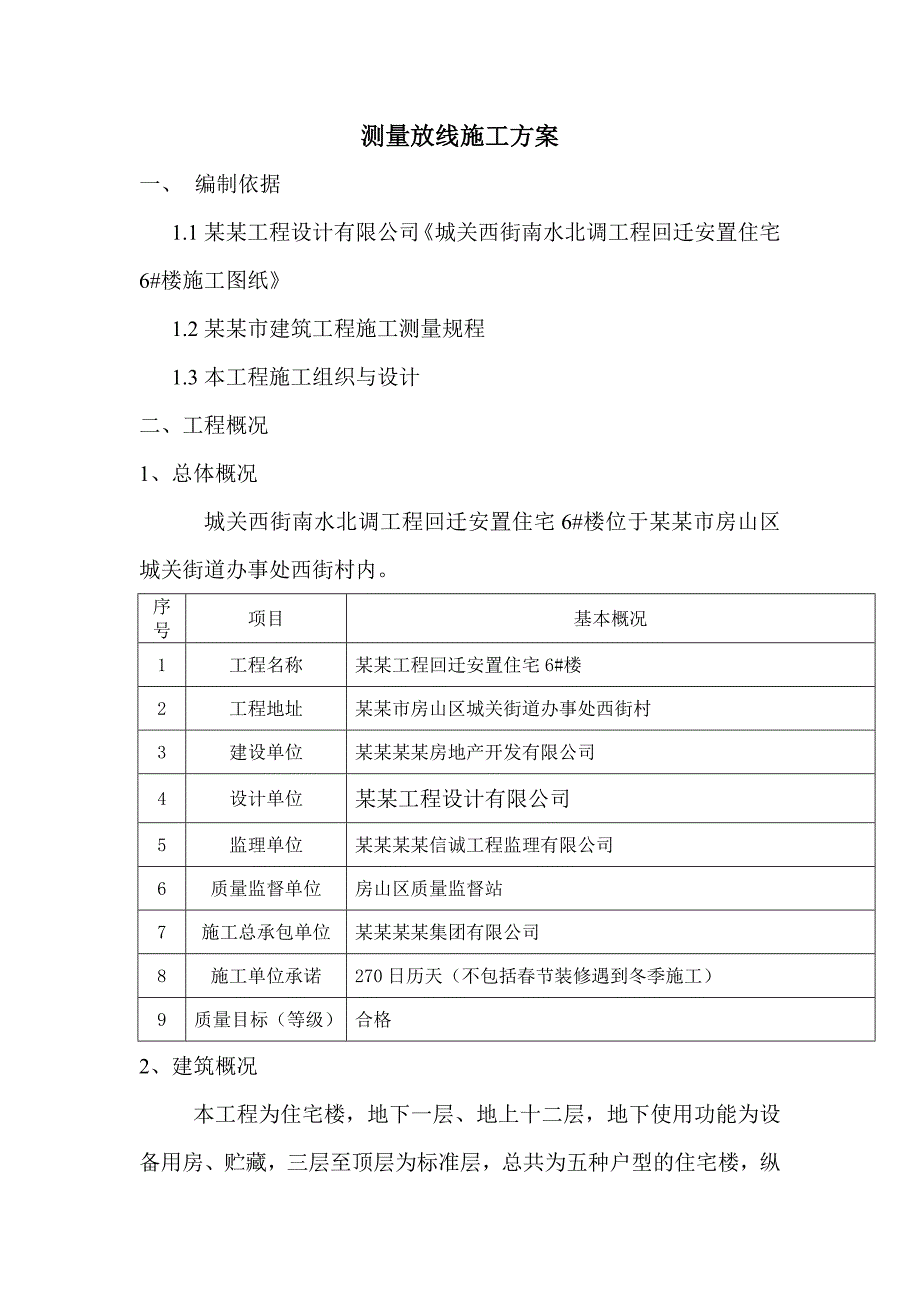

1、测量放线施工方案一、 编制依据1.1某某工程设计有限公司城关西街南水北调工程回迁安置住宅6#楼施工图纸1.2某某市建筑工程施工测量规程1.3本工程施工组织与设计二、工程概况1、总体概况 城关西街南水北调工程回迁安置住宅6#楼位于某某市房山区城关街道办事处西街村内。序号项目基本概况1工程名称某某工程回迁安置住宅6#楼2工程地址某某市房山区城关街道办事处西街村3建设单位某某某某房地产开发有限公司4设计单位某某工程设计有限公司5监理单位某某某某信诚工程监理有限公司6质量监督单位房山区质量监督站7施工总承包单位某某某某集团有限公司8施工单位承诺270日历天（不包括春节装修遇到冬季施工）9质量目标（等级

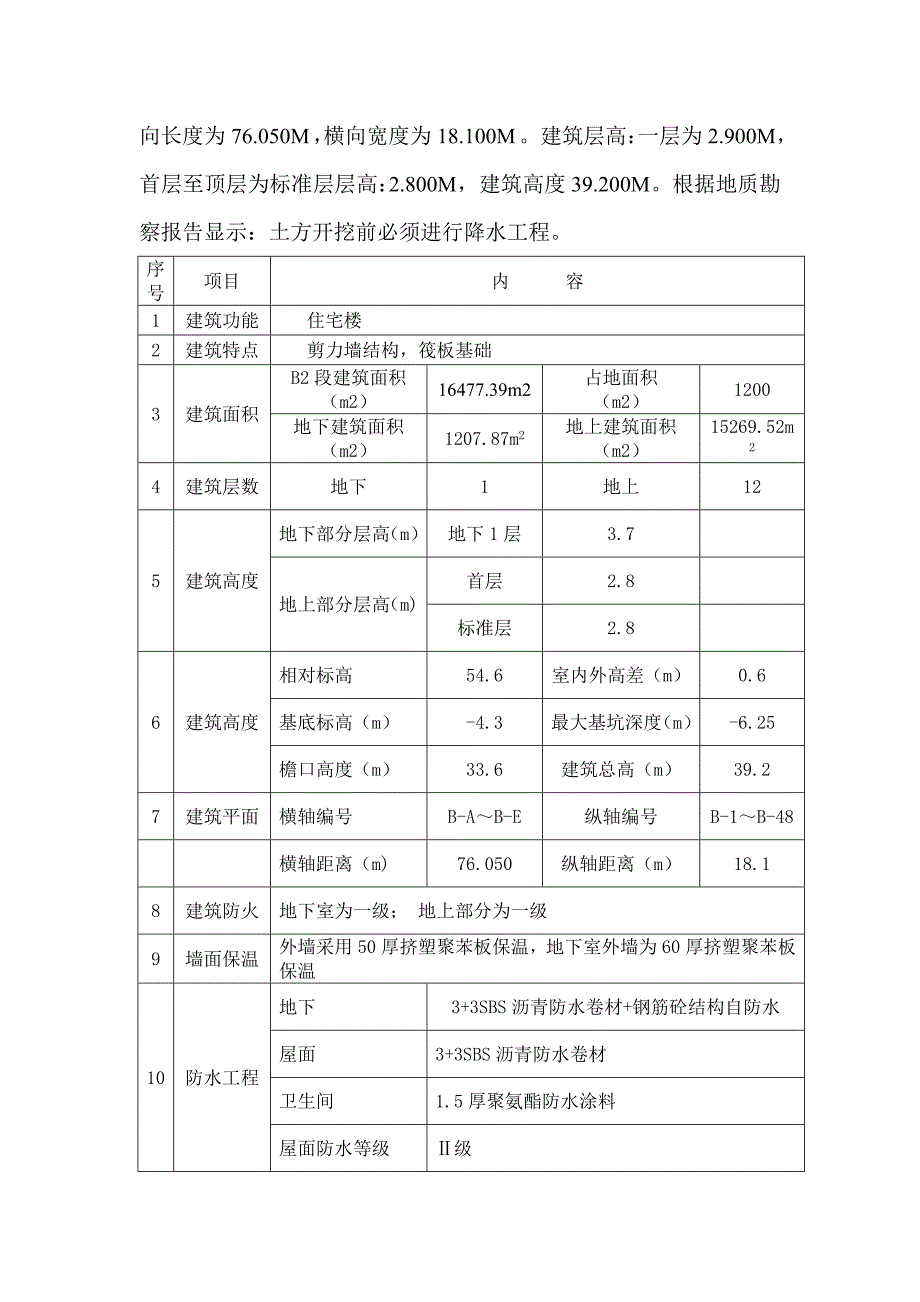

2、）合格2、建筑概况 本工程为住宅楼，地下一层、地上十二层，地下使用功能为设备用房、贮藏，三层至顶层为标准层，总共为五种户型的住宅楼，纵向长度为76.050M，横向宽度为18.100M。建筑层高：一层为2.900M，首层至顶层为标准层层高：2.800M，建筑高度39.200M。根据地质勘察报告显示：土方开挖前必须进行降水工程。序号项目内 容1建筑功能 住宅楼2建筑特点 剪力墙结构，筏板基础3建筑面积B2段建筑面积（m2）16477.39m2占地面积（m2）1200地下建筑面积（m2）1207.87m2地上建筑面积（m2）15269.52m24建筑层数地下1地上125建筑高度地下部分层高（m）地下

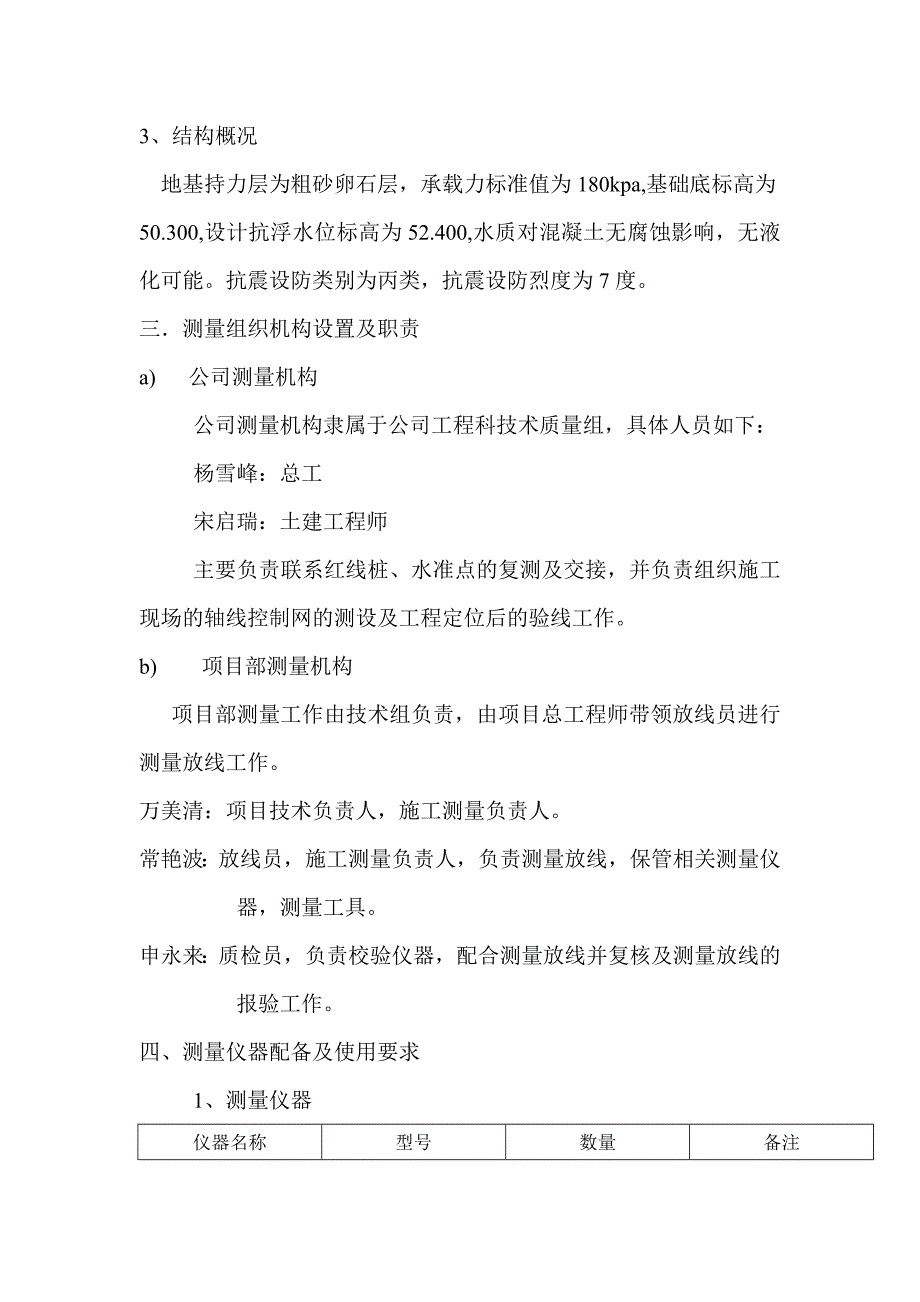

3、1层3.7地上部分层高（m)首层2.8标准层2.86建筑高度相对标高54.6室内外高差（m）0.6基底标高（m）-4.3最大基坑深度（m）-6.25檐口高度（m）33.6建筑总高（m）39.27建筑平面横轴编号B-AB-E纵轴编号B-1B-48横轴距离（m)76.050纵轴距离（m）18.18建筑防火地下室为一级； 地上部分为一级9墙面保温外墙采用50厚挤塑聚苯板保温，地下室外墙为60厚挤塑聚苯板保温10防水工程地下3+3SBS沥青防水卷材+钢筋砼结构自防水屋面3+3SBS沥青防水卷材卫生间1.5厚聚氨酯防水涂料屋面防水等级级3、结构概况 地基持力层为粗砂卵石层，承载力标准值为180kpa,基
4、础底标高为50.300,设计抗浮水位标高为52.400,水质对混凝土无腐蚀影响，无液化可能。抗震设防类别为丙类，抗震设防烈度为7度。三测量组织机构设置及职责a) 公司测量机构 公司测量机构隶属于公司工程科技术质量组，具体人员如下： 杨雪峰：总工 宋启瑞：土建工程师 主要负责联系红线桩、水准点的复测及交接，并负责组织施工现场的轴线控制网的测设及工程定位后的验线工作。b) 项目部测量机构 项目部测量工作由技术组负责，由项目总工程师带领放线员进行测量放线工作。万美清：项目技术负责人，施工测量负责人。常艳波：放线员，施工测量负责人，负责测量放线，保管相关测量仪器，测量工具。申永来：质检员，负责校验仪器
5、，配合测量放线并复核及测量放线的报验工作。四、测量仪器配备及使用要求 1、测量仪器仪器名称型号数量备注电子经纬仪HYMP-AA13001检测合格水准仪AL332-12检测合格钢尺50米2检测合格塔尺5米2检测合格钢卷尺5米6检测合格2、仪器要求 所有仪器、塔尺、钢尺、钢卷尺均有检定证书，未经检定的仪器不准使用，对于已经检定的仪器注意合理使用，妥善保管。塔尺、钢尺、钢卷尺经常擦拭注意保养。 仪器实行专人使用，学习使用仪器的技巧和保养方法，专人负责坚决保证测量工具的正常使用和施工需要。五、施工测量方法（一）现场施工控制网的布设 1、平面控制网的布设 布设依据：本工程轴线控制网主要建设单位相关负责人
6、提供的间距点和普通测量坐标成果表所测轴线桩点，并以作为建筑物定位的根据。 我方根据建设单位现场提供的数据进行引测。具体如下：5#楼B2段1/G轴距6#楼1轴垂直线20米，站前路路边线距6#楼E轴7米，由此确定1轴及E轴两轴线位置。从而确定A、B、C和D桩点。根据图纸轴线尺寸，测出A1、B1、C1、D1。基槽开挖前引出相关控制桩点。 2、高程控制网的布设 （1）布设依据：现场的1个高程控制点BM2(53.991),分别位于场区内的西北角，均由某某市房山区测绘所引测。 （2）布设方法：根据基本控制点BM2在场区内南边大门及南边永久性住宅外墙角再引测三个水准点，以此三点构成闭合的场地标高控制网（相领
7、两点间间距20-100米）。引测点均经闭合差合格后，按测站平差后作为建筑物高程的依据。 （3）高程控制点要引测位置必须是稳固的建筑物上，并用红漆作标志，保护好。3、轴线桩。水准点的校核：建筑轴线桩是建筑物定位的主要依据，水准点是现场引测标高的依据，当接桩后由技术员和现场测量员及时对桩位坐标或标高进行校核，保证无误后，报监理单位、建设单位验收合格后方可使用。（二）、建筑物轴线控制网的布设依据工程的特点主要采用“井”字形轴线控制网比较方便，且便于校核，控制网格间距为30-40m间，控制点之间能够通视，易于量距。 地下结构部分采用外控法进行轴线控制，控制点设在基坑边沿（距坑边1-2），控制桩点处浇筑
8、砼以长期保留，并砌砖、钢管搭设保护好，做上标志。地上结构采用内控法控制轴线，待地下结构封顶后将外控桩点引测至建筑物首层底板上。 具体方法如下：于首层结构顶板轴线控制线交点处预埋钢板，然后将控制轴线的交点标识在钢板上，结构的每一层的同一个位置预留一个孔洞，将底层的控制点传递至上部各层。（三）建筑物定位及基础施工测量 1、建筑物定位 （1）根据建设单位确定的桩点经过引测，本工程所用的场地基本控制桩点为A1、A、B1、B、C1、C、D1、D共八个点。再根据图纸上的楼座交点坐标，采用极座标法和平行距形原理测设楼座控制线，并设定位桩。（2）建筑物的定位桩确定后，测量员经自检合格，画出定位图， 报公司技术
9、发展部验线，待监理验线合格后，方可进行下道工序。 （3）根据八个定位桩引测控制桩点并确定四条控制主轴线以形成 成控制网，桩点要按要求进行留置并保护好。2、基础施工测量 （1）0.000以下平面采用外控法进行控制，即将建筑物主轴线 控制点引测至基坑外，然后用经纬仪投测至基坑内，各主轴线 在基坑两测均做成半永久性桩点。投测至基坑内的轴线，完成 后以量距的方法进行校核交点距离。 （2）0.000以下的高程控制：先将标高引测至基坑边，然后 用钢尺向下垂直拉到坑底，用水准仪进行校核，误差不得大于 2mm，控制点不得少于3个。 （3）地下结构施工中各层的轴线和高程控制方法均同上，并以 此作为地下室各层放线
10、、抄平的依据。（四）0.000以上施工测量放线 1、首层0.000处平面、标高控制和校核 （1）在地下结构施工至0.000时，根据平面控制网校核建筑 物楼角四角坐标，校核方法可采用坐标计算法进行，并以方 位角及已知边长进行校核。同时依据施工图各轴线的间距， 校核所布置轴线间距，其误差小于3毫米。 （2）采用钢尺量距时，温度超过标准温度5度时，进行温差正，量边误差小于3毫米。（3）测角采用HYMP-AA1300经纬仪进行测量，正倒镜取中数即可，测角误差小于6秒。（4）量边、测角时应考虑外墙与轴线尺寸，以免造成较大的误差。（5）依据BM2基本高程点及所布设公用水准点，按 等外水准施测精度，进行标高
11、校核，以保证建筑整体标高施测 精度，首层标高误差控制在2毫米以内。2、0.000以上主轴线控制 地下室顶板预留钢板，在钢板上做出轴线控制线的交点，再用激光铅锤仪把该交点传向地上各层，依次控制楼座的垂直度。在平面上用经纬仪对准铅锤仪打上来的点，首先放出主要控制轴线，再用大钢尺放出细部尺寸。3、0.000以上标高控制 0.000以上的标高引测，主要是用钢尺沿结构外墙向上测量。每层控制点4处，分别由下层向上引测，以便于相互校核和适应分段施工的需要，引测步骤是：（1） 用水准仪根据基本高程控制点引测至首层建筑物内部，每个施工段设一个控制点，各点均要进行闭合取中误差，并保证精度合格，最后以此作为起始标高
12、线。（2） 由各处的起始标高线用钢尺沿铅直方向逐层向上引测标高，并在各层高500mm的水平控制线。（3） 施工时将水准仪安置到施工层，校测由下面传递上来的各水准点，误差应在5毫米以内，在各层抄平时应后视两个水准点以作校核。（4） 观测时尽量做到前后视点之间距离等长，所用的钢尺必须经过检定，以保证测量的精度。（五）各部位放线控制要点 施工中要严格控制好大角竖向控制线、外窗竖向线、门窗边线等。1、 大角竖向控制：从首层开始，于每个单元四个大角部位设竖向控制线进行大角的竖向控制，保证大角的竖向垂直。每个大角两边各设一条控制线，均距大角为200mm。每层外墙拆完模板后，将竖向线用线坠引至上层，并由质检
13、员和测量员检查该层大角的偏差情况分析，找出原因并提出处理和整改方法。2、 外窗竖向控制：从首层开始，每个外窗部位均要设控制线以控制其竖向位置，一般情况下设窗的中线或边线，在不便于向上传递时时，设于窗边。每层均要净控制线引至上层（用线坠引测），并要与下层窗位置进行校核，出现偏差的要及时调整。3、 门窗位置线：每个门窗线均要弹出线，窗口线划斜线标识，门口划交叉线标识。4、 预留洞口及预埋件位置控制：根据施工需要，预留洞口及预埋件也需放出位置线，以保证其位置准确，保证施工的质量。（六）沉降观测根据其所提供的技术资料，沉降观测的主要控制要点如下：1、 点位选埋：（1） 基准点及工作基点：6#楼选择三个
