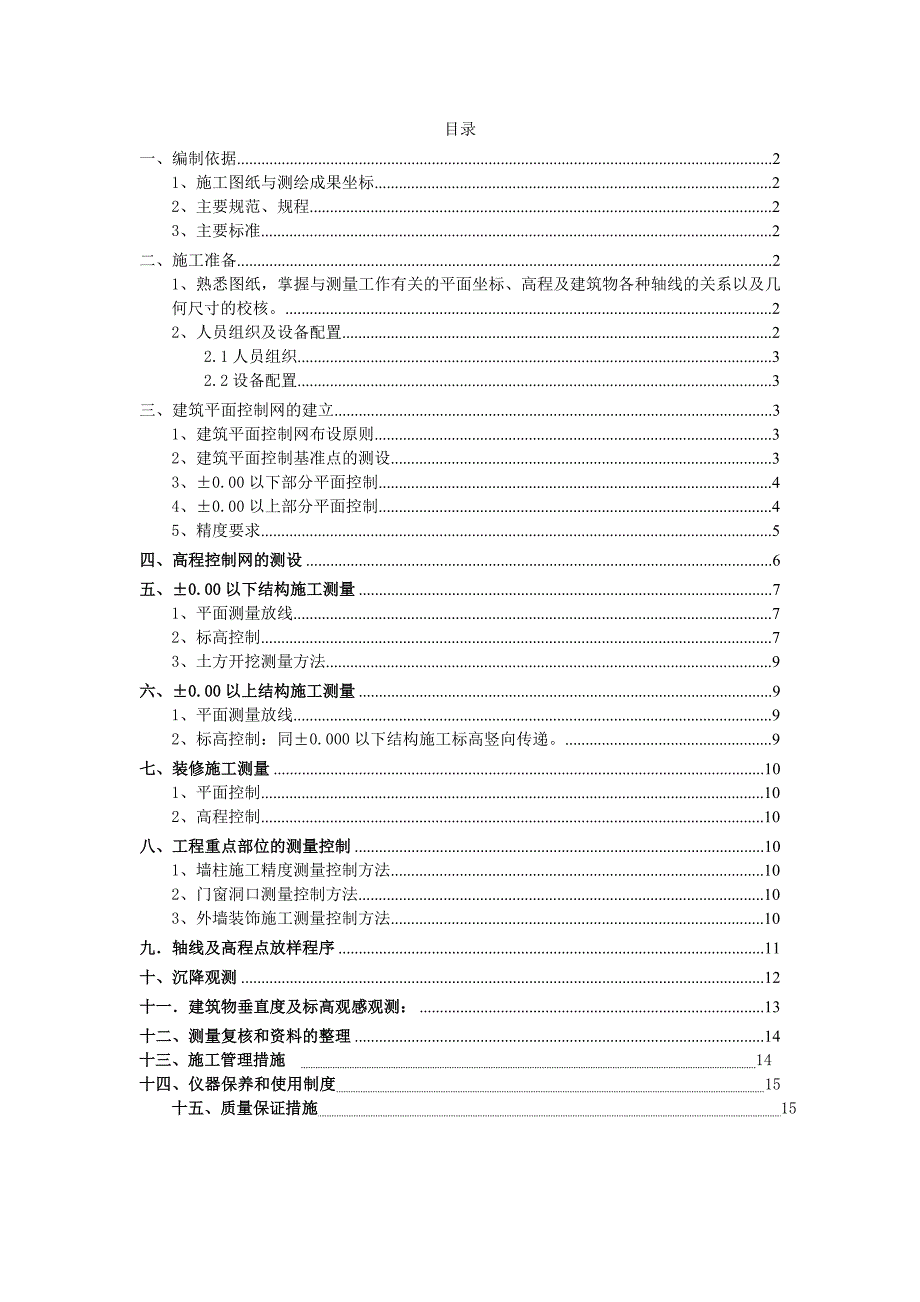

1、目录一、编制依据21、施工图纸与测绘成果坐标22、主要规范、规程23、主要标准2二、施工准备21、熟悉图纸，掌握与测量工作有关的平面坐标、高程及建筑物各种轴线的关系以及几何尺寸的校核。22、人员组织及设备配置22.1人员组织32.2设备配置3三、建筑平面控制网的建立31、建筑平面控制网布设原则32、建筑平面控制基准点的测设33、0.00以下部分平面控制44、0.00以上部分平面控制45、精度要求5四、高程控制网的测设6五、0.00以下结构施工测量71、平面测量放线72、标高控制73、土方开挖测量方法9六、0.00以上结构施工测量91、平面测量放线92、标高控制：同0.000以下结构施工标高竖向

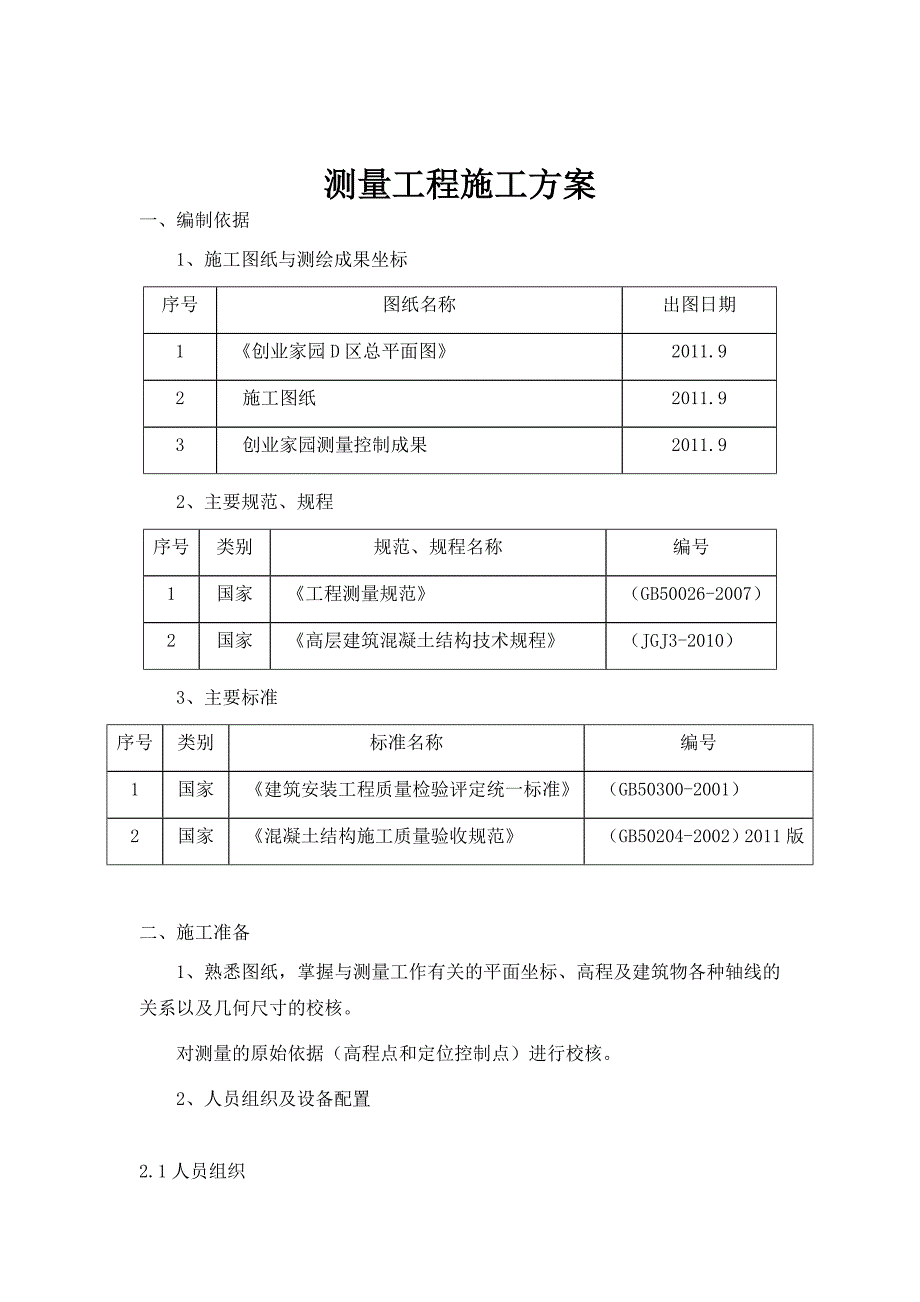

2、传递。9七、装修施工测量101、平面控制102、高程控制10八、工程重点部位的测量控制101、墙柱施工精度测量控制方法102、门窗洞口测量控制方法103、外墙装饰施工测量控制方法10九轴线及高程点放样程序11十、沉降观测12十一建筑物垂直度及标高观感观测：13十二、测量复核和资料的整理14十三、施工管理措施 14十四、仪器保养和使用制度 15十五、质量保证措施 15 测量工程施工方案一、编制依据1、施工图纸与测绘成果坐标序号图纸名称出图日期1创业家园D区总平面图2011.92施工图纸2011.93创业家园测量控制成果2011.92、主要规范、规程序号类别规范、规程名称编号1国家工程测量规范 （
3、GB50026-2007）2国家高层建筑混凝土结构技术规程（JGJ3-2010）3、主要标准序号类别标准名称编号1国家建筑安装工程质量检验评定统一标准（GB50300-2001）2国家混凝土结构施工质量验收规范（GB50204-2002）2011版二、施工准备1、熟悉图纸，掌握与测量工作有关的平面坐标、高程及建筑物各种轴线的关系以及几何尺寸的校核。对测量的原始依据（高程点和定位控制点）进行校核。2、人员组织及设备配置2.1人员组织根据本工程测量放线的工作量和工作难度，本工程的测量人员安排如下：测量技术负责人1名，负责工作组织安排，设备管理，现场安全管理，工作质量，工作进度以及测量技术资料的编制
4、；测量放线工4名，负责测量放线操作，在本工程测量放线操作的人员须具有测量放线工作经验，至少2人具有测量放线岗位证书； 2.2设备配置仪器名称型号数量用 途设备性能全站仪TKS-2021台建筑物定位测设激光铅直仪DZJ31台轴线竖向传递精度：1/电子经纬仪DE2A-L CD2012E-02131台细部轴线投测测角精度：2水准仪DS32CD2012B-02961台标高测量与传递精度：每公里往返测1mm50m钢尺CD2012B-02954把轴线量测经过检定5m卷尺6把细部放线经过检定三、建筑平面控制网的建立1、建筑平面控制网布设原则平面控制应先从整体考虑，遵循先整体、后局部、高精度控制低精度的原则。
5、布设平面控制网首先根据设计总平面图、现场施工平面布置图、基础及首层平面布置，采用矩形控制网（为便于施工，所有控制线均偏轴3m）。根据施工区域和流水段的划分布置控制轴线。选点应在通视条件良好、安全、易保护的地方。桩位必须可靠保护，在桩周围砌砖进行围护，并用红油漆作好测量标记。2、建筑平面控制基准点的测设2.1对现场红线控制桩进行校核，如控制桩测量精度满足场区控制网的精度要求，可以此为依据进行平面控制网的测设及校核。否则，将测量成果上报监理及业主，并与规划、设计部门协商制定测设依据。2.2依据红线控制桩位，采用极坐标法，重新引测平面控制点。2.3依据主控制点桩位，进行加密轴线控制点的测设，并进行闭
6、合测量。2.4施测完毕后，将控制点沿纵横轴方向分别投测至距离建筑物边轴线8m的地面上(距离基坑边2m以外)，并妥善保护。2.5测设完毕后填报工程定位测量记录，上报业主及监理单位。3、0.00以下部分平面控制利用甲方提供的坐标桩与引测出的平面控制基准点，建立基坑主轴线控制网，作为定位控制依据。将全站仪架设在引测出的轴线控制桩上，经对中、整平后、后视同一方向桩（轴线标志），将所需的轴线投测到施工的平面层上、在同一层上投测的纵、横线四条闭合控制轴线，并依次作角度、距离的校核。经校核无误后，方可进行细部放样。4、0.00以上部分平面控制为了保证轴线投测的精度，满足结构施工要求，平面控制除采用轴线控制桩
7、作为外控点外，同时建立内控点，采用外控点与内控点相结合的方法，保证高精度主控线控制细部轴线。内控网的布置在现场平面施测前，用经纬仪对原有地面控制桩位进行一次校测，以确保轴线控制点的精确性。校测合格后，将控制主轴线投测到一层平面上，并对边、角值进行校测。基准点采用10cm10cm钢板制作，用钢针刻划出十字线，钢板通过锚爪与顶板钢筋焊牢，钢板片下用砼灌实、抹平，但不能覆盖钢板面，严禁在1m范围内堆放钢筋、模板、钢管等物，严禁任何人用任何物体砸、撬钢板片。一层顶板以上各层楼板面在各控制点的正上方相应位置预留一个200mm200mm的孔洞。预留洞口严禁覆盖，并严防杂物从预留洞口坠落。5、精度要求本工程
8、为高层建筑，对测量精度的要求校高，平面控制网测设的精度应满足一级建筑平面控制网的要求。具体精度指标如下：等级测边相对中误差测角中误差方位角闭合差相对闭合差一级1/24000 9101/40000激光光斑圆的直径允许误差（接收靶上的允许误差）项 目允许误差（mm）每 层3总高（H）H30m530mH60m1060mH90m15 90mH120m20投测面内轴线允许偏差：轴线间距允许偏差L30m5mm30mL60m10mm60mL90m15mm90mL120m20mm120mL150m25mm施工层细部放线允许偏差项 目允许误差（mm）外廓主轴线长度（L） L30m5mm30mL60m10mm60
9、mL90m15mm90mL20mm细部轴线2mm承重墙、梁、柱边线3mm非承重墙边线3mm门窗洞口线3mm建筑物大角垂直度的控制0.00以下墙（柱）体施工完成后，根据大角墙体轴线的50cm控制线，引测一点到外墙上，然后根据上下层的引出点，弹出外墙的垂直控制线，以保证建筑物大角的垂直度。四、高程控制网的测设根据国家标准工程测量规范，在施工现场内外合适位置预先埋设五个半永久性高程基准点BM1BM5（埋设方法如下图），待其稳定后根据测绘院提供的标高基准点，用电子水准仪，测设一条二等附合水准路线，从而测得BM1BM5的高程。BM1BM5组成了该工程的高程控制网，无论是沉降观测还是施工过程中的标高控制都
10、应以其为基准。在以后的工作中应对其进行联测。点与点之间应保持通视，以利于点位校核。沉降基准点埋设示意图精度指标如下表。等级每公里高差全中误差导线测法闭合差视线离地面最低高度视线长度前后视距较差四等水准2mm往返测40.3m50m1.0m五、0.00以下结构施工测量1、平面测量放线1.1利用电子经纬仪，采用方向线法将主控轴线按方向线法投测到施工楼层（或底板垫层），并对形成的方格网进行角度距离闭合测量，满足本工程精度要求后再依次测设细部轴线。1.2用经纬仪配合50m钢尺依次测设其它细部轴线。1.3根据轴线位置使用5m钢卷尺测设模板外边线及30cm控制线，外边线用以保证模板精确就位，控制线用以确保模
11、板的垂直度。模板就位以后，从模板顶部外挑30cm吊铅垂线，通过测量铅垂线在楼面投影与模板控制线的偏差来调整模板的垂直度，直至满足精度要求（3mm）。2、标高控制2.1高程控制点的联测在向基坑内(待施楼层)引测标高时，首先联测高程控制网点，以判断场区内水准点是否被碰动，经联测确认无误后，方可向基坑内(待施楼层)引测所需标高。每次引测标高需要作自身闭合外，对于同一层分几次引测的标高，应联测校核，测量其偏差不应超过3mm。2.2高程的竖向传递如上图所示，运用两台水准仪及配套塔尺，一把50米钢尺，并用公式（1）进行计算，将地面标高基准点引测至基坑(待施楼层)，闭合误差在允许范围内。为保证竖向控制的精度
12、要求，对每层所需的标高基准点，必须正确测设，在同一平面层、同一流水段上所引测的高程点红“”，不得少于2个，间距分布均匀并要满足结构施工的需要，在旁边标注相对标高，并做相互校核。校核后的校差不得超过3mm，取平均值作为该平面施工中标高的基准点，基准点应用红油漆标记“”在稳定和便于使用位置。根据基坑情况，在基坑内埋设固定的标桩，将高程引测到标桩上。并注明相对标高，便于施工中使用。则此标高为依据，进行基底抄平。墙柱拆模后，地下部分应在墙柱立面抄测出结构+50cm线，地上部分根据标高控制点用水准仪在首层墙体上抄测+1.00m水平线，并交圈闭合。2.3每层竖向结构完成后，按上述方法施测楼层的+1.0米线
