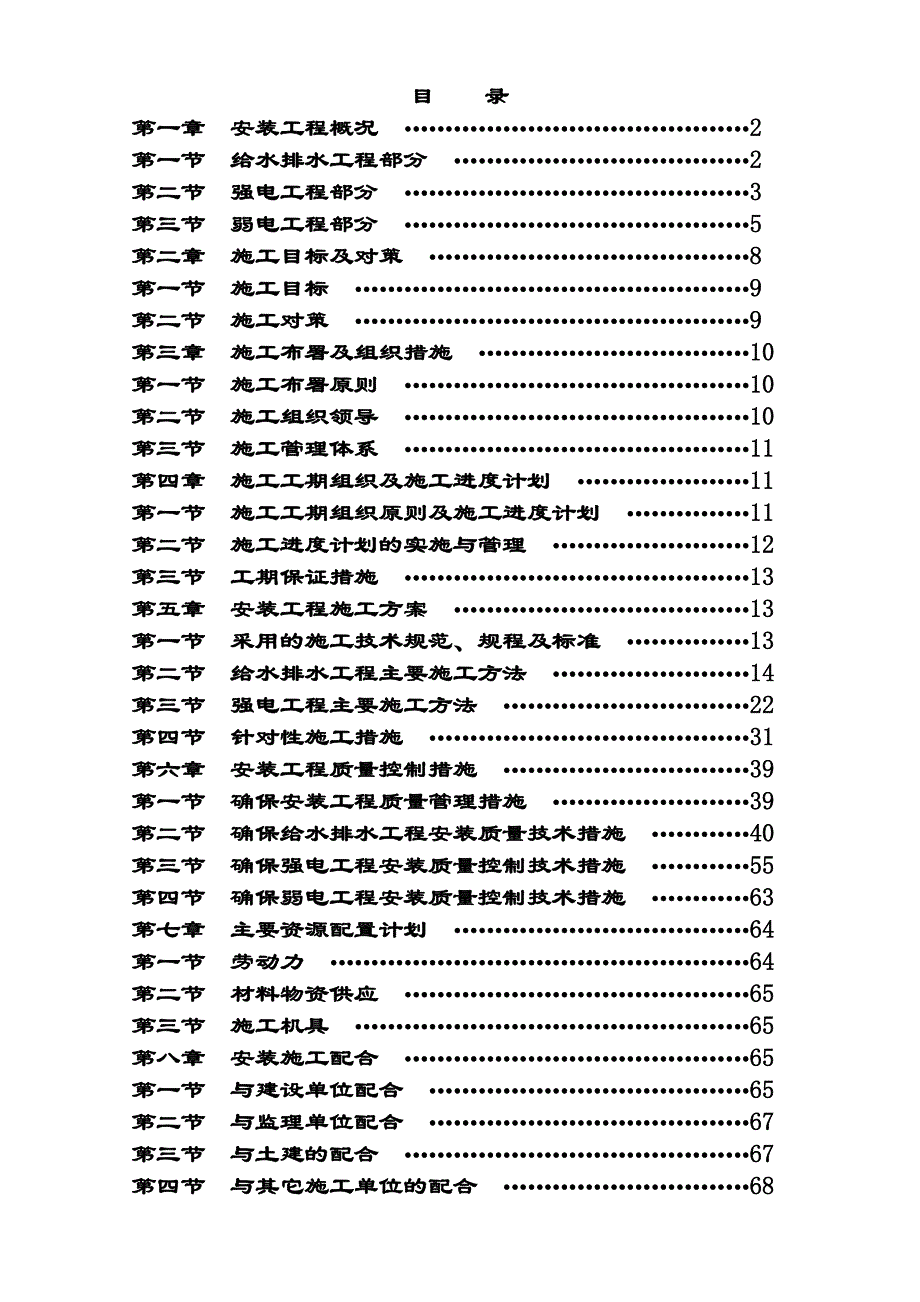

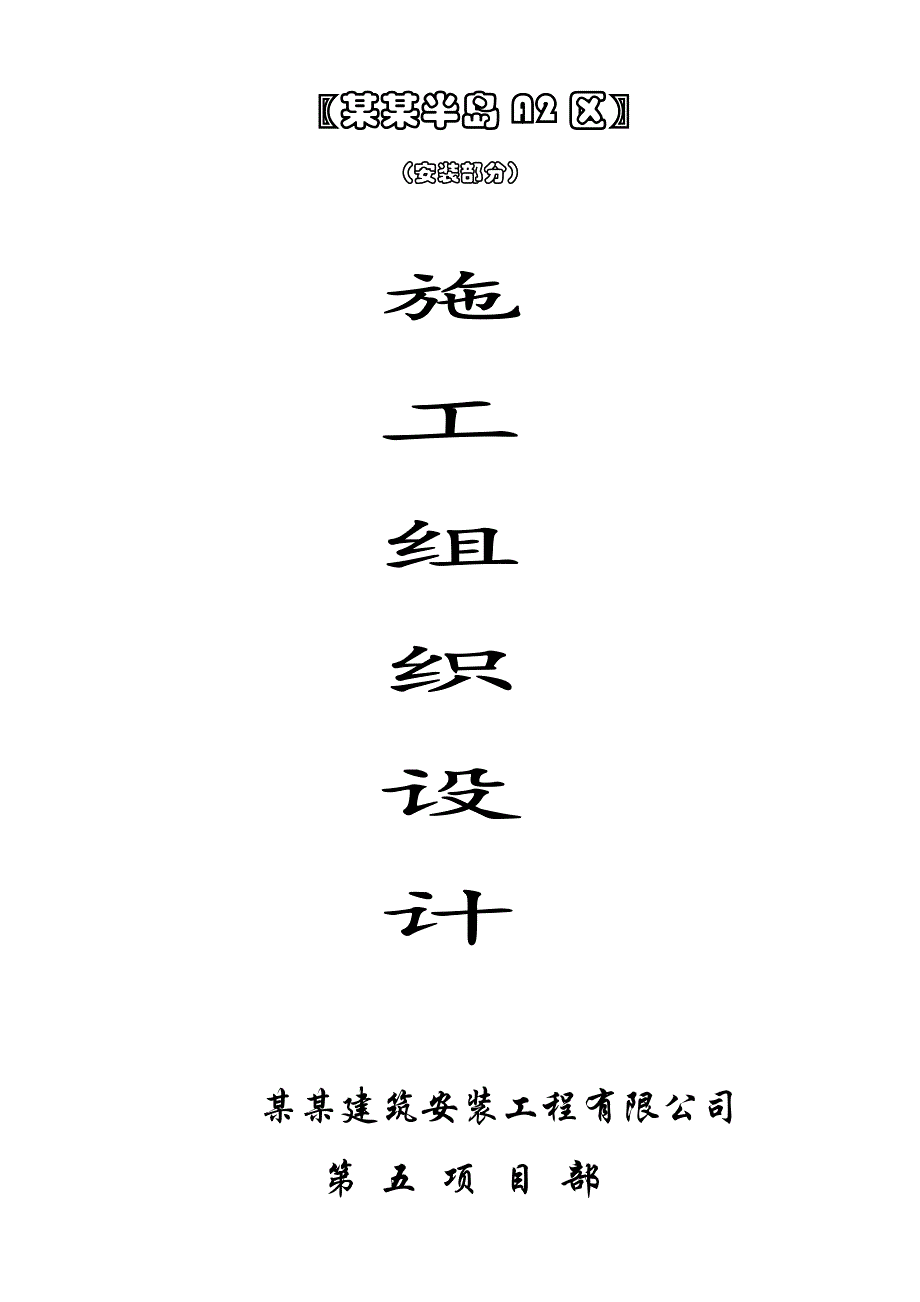

1、 某某半岛A2区（安装部分） 某某建筑安装工程有限公司第 五 项 目 部目 录第一章 安装工程概况 2第一节 给水排水工程部分 2第二节 强电工程部分 3第三节 弱电工程部分 5第二章 施工目标及对策 8第一节 施工目标 9第二节 施工对策 9第三章 施工布署及组织措施 10第一节 施工布署原则 10第二节 施工组织领导 10第三节 施工管理体系 11第四章 施工工期组织及施工进度计划 11第一节 施工工期组织原则及施工进度计划 11第二节 施工进度计划的实施与管理 12第三节 工期保证措施 13第五章 安装工程施工方案 13第一节 采用的施工技术规范、规程及标准 13第二节 给水排水工程主要
2、施工方法 14第三节 强电工程主要施工方法 22第四节 针对性施工措施 31第六章 安装工程质量控制措施 39第一节 确保安装工程质量管理措施 39第二节 确保给水排水工程安装质量技术措施 40第三节 确保强电工程安装质量控制技术措施 55第四节 确保弱电工程安装质量控制技术措施 63第七章 主要资源配置计划 64第一节 劳动力 64第二节 材料物资供应 65第三节 施工机具 65第八章 安装施工配合 65第一节 与建设单位配合 65第二节 与监理单位配合 67第三节 与土建的配合 67第四节 与其它施工单位的配合 68第九章 施工安全及文明生产措施 68第一节 安全文明施工的组织领导 68第

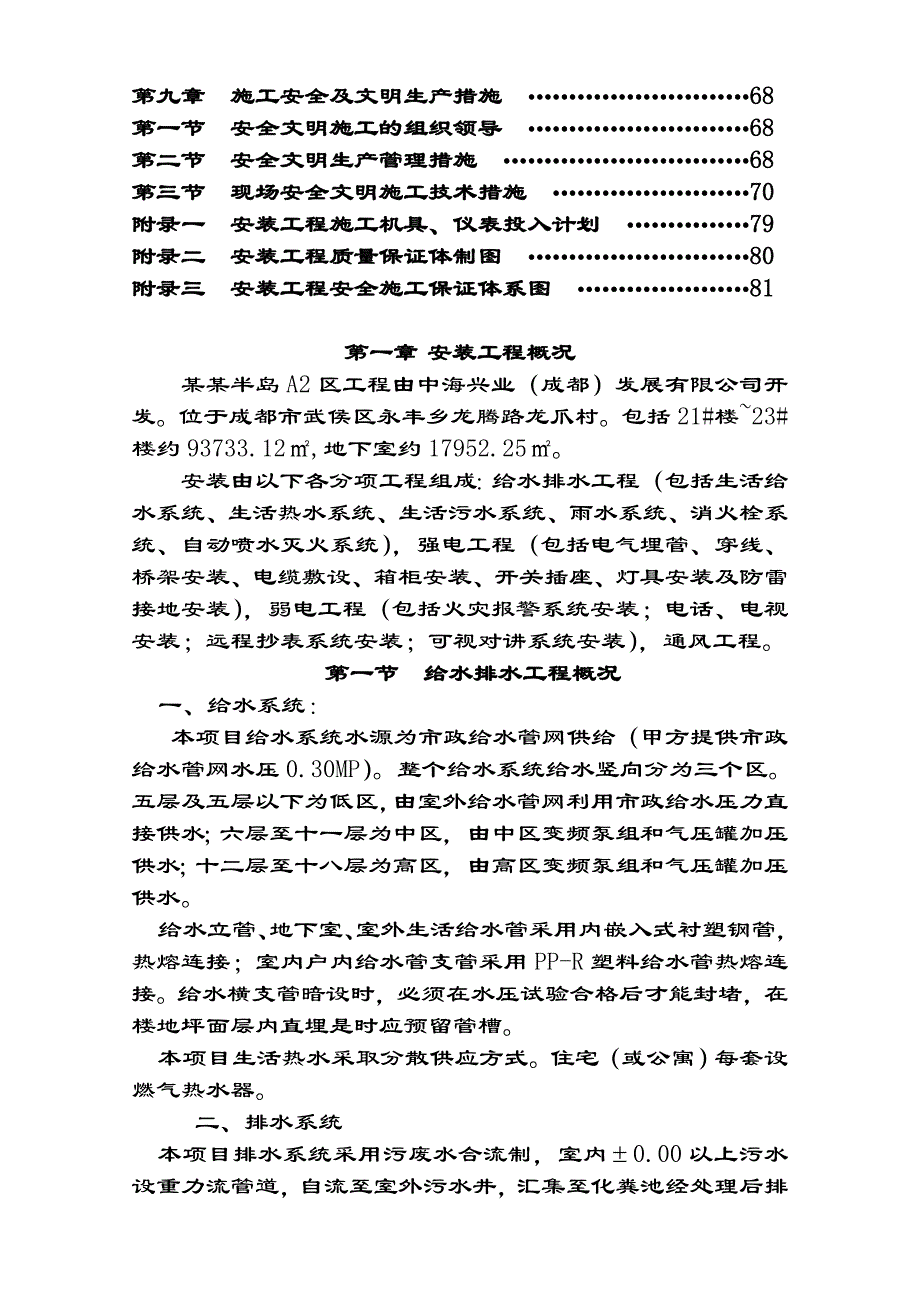

3、二节 安全文明生产管理措施 68第三节 现场安全文明施工技术措施 70附录一 安装工程施工机具、仪表投入计划 79附录二 安装工程质量保证体制图 80附录三 安装工程安全施工保证体系图 81第一章 安装工程概况某某半岛A2区工程由中海兴业（成都）发展有限公司开发。位于成都市武侯区永丰乡龙腾路龙爪村。包括21#楼23#楼约93733.12,地下室约17952.25。安装由以下各分项工程组成：给水排水工程（包括生活给水系统、生活热水系统、生活污水系统、雨水系统、消火栓系统、自动喷水灭火系统），强电工程（包括电气埋管、穿线、桥架安装、电缆敷设、箱柜安装、开关插座、灯具安装及防雷接地安装），弱电工程（
4、包括火灾报警系统安装；电话、电视安装；远程抄表系统安装；可视对讲系统安装），通风工程。第一节 给水排水工程概况一、给水系统：本项目给水系统水源为市政给水管网供给（甲方提供市政给水管网水压0.30MP）。整个给水系统给水竖向分为三个区。五层及五层以下为低区，由室外给水管网利用市政给水压力直接供水；六层至十一层为中区，由中区变频泵组和气压罐加压供水；十二层至十八层为高区，由高区变频泵组和气压罐加压供水。给水立管、地下室、室外生活给水管采用内嵌入式衬塑钢管，热熔连接；室内户内给水管支管采用PP-R塑料给水管热熔连接。给水横支管暗设时，必须在水压试验合格后才能封堵，在楼地坪面层内直埋是时应预留管槽。本
5、项目生活热水采取分散供应方式。住宅（或公寓）每套设燃气热水器。 二、排水系统本项目排水系统采用污废水合流制，室内0.00以上污水设重力流管道，自流至室外污水井，汇集至化粪池经处理后排入城市市政污水管网，最后排入城市污水处理厂；地下室车库地面排水经排水沟排至集水坑，经集水坑内潜水泵抽至室外污水井。高层塔楼屋面雨水为单独排水立管，空调排水、阳台排水为单独排水立管（或合用）排至室外散水；室外地面雨水经雨水沟排至市政雨水管。室内污水管采用白色UPVC普通排水塑料管，专用胶粘接；室外污水采用HDPE螺旋缠绕管，热收缩带连接。屋面雨水、埋地雨水横管、阳台雨水立管，空调冷凝水管采用UPVC排水管承插粘接；室
6、外雨水采用HDPE螺旋缠绕管热收缩带连接。第二节 强电工程概况某某半岛A2区强电工程由220V/380V电源配电系统，建筑物防雷、接地系统及安全措施等组成。供电电源由地下室低压配电房引来220V/380V电源，分别供给本楼的动力负荷及照明负荷用电。住户设一户一表，集中于电表箱内，电表箱每两层设置在强电井内。对一级及二级消防设备的用电采用市电及柴油发电机专用回路供电，末端自动切换（自动自复）；三级负荷采用单电源供电。一、220V/380V电源配电系统1、照明配电本项目照明、普通插座、空调插座、厨房插座、卫生间插座均由不同的支路供电；除挂式空调插座外，普通插座、空调插座回路均设漏电断路器保护。由集
7、中应急照明配电箱引出的每个应急照明回路为四根导线，分别为：持续式应急照明回路线，非持续式应急照明回路线、N线、PE线，所有灯具均接PE线；疏散指示灯具在现场无开关，接非持续式应急照明回路线，楼梯间走道应急照明灯在现场设节能自熄开关控制，其它应急照明灯在现场带单极双控开关；无论应急照明及疏散指示灯具的现场开关处于任何状态，集中应急照明配电箱在事故时要求应能强行点亮用于应急照明及疏散指示的灯具；用于应急照明及疏散指示的灯具均设置玻璃或其它不燃烧材料制作的保护罩。2、动力配电电力电原均地下室低压配电房经电缆沟、电缆桥架（线槽）或穿钢管引配电设备，供电电压220V/380V；低压配电系统接地采用TN-
8、S制，工作零线（N）和接地保护线（PE）自地下室变配电所分开后不再相连；低压配电系统采用放射式与树干式相结合的方式，对于单台容量较大的负荷或重要负荷采用放射式供电，对于照明及一般负荷采用树干式与放射式相结合的供电方式。二、防雷与接地系统及安全措施1、防雷与接地本项目为三类防雷建筑，在屋面女儿墙用10镀锌圆钢明敷避雷带，利用屋面混凝土楼板内的主筋上设小于10m*10m或12m*8m的避雷网格。利用柱内二根不小于16主筋通长焊接作防雷引下线，其间距不大于18米。利用基础内钢筋网做自然接地体，利用基础钢筋网内的二根主筋将各引下线相焊接形成接地网。引下线在距室外地面0.5米处设测试点；为防侧击雷十层以
9、上每层利用沿建筑物四周框架梁内两根主筋焊接连通形成一个封闭的避雷带构成暗设均压环，将十层及以上各层四周外墙上的金属栏杆、门窗等较大金属物与此避雷带相联接，凡进出建筑物的金属管道均要求与接地带作可靠电气连接，凡高出建筑的金属构件、进出建筑物的金属管道均应用10镀锌圆钢与总等电位作等电位连接。本工程采用TN-S接地系统，防雷及电力设备电气设施的接地、工作接地，接地电阻不大于1欧。达不到接地电阻要求时，增打人工接地装置。2、总等电位联接本工程采用总等电位联结，总等电位板由紫铜板制成，应将建筑物内保护干线、设备进线总管、建筑物金属构件等部位进行连接，总等电位连接均采用各种型号的等电位卡子，绝对不允许在
10、金属管道上焊接，总等电位联结线采用BV-125-PC32。3、局部等电位带浴盆或淋浴的卫生间做局部等电位联结。设置局部等电位联结端子箱（160X75X50），内装局部等电位联结端子板（LEB），卫生间内有台式洗脸盆时，端子箱在台下墙上暗装，底边离地0.3米；局部等电位联结线（LEB线）采用BV-1X4mm导线穿PVC20敷设；将卫生间内的金属给水管、金属排水管、金属热水管、金属地漏、金属浴巾架等金属物分别用LEB线与LEB母排相连接。在卫生间地板内钢筋网焊接引出一根LEB线与LEB母排相连接。四、线路选择及敷设1、所有线路采用铜芯导线、电缆。消防负荷干线采用ZR-YJV-1KV交联聚氯乙烯绝缘
11、、铜芯阻燃电力电缆；其它负荷干线采用YJV-0.6/1KV电缆。2、从变电所至竖井，电缆沿托盘式桥架（带盖）敷设，地下层及裙楼从竖井至各配电箱线路沿托盘式金属桥架（带盖）或穿镀锌钢管（SC）沿天棚梁底或顶板面敷设。3、应急照明支线采用ZR-BV-500V导线，其它照明支线采用BV-500V导线，除注明外，导线均为2.5。应急照明支线路均穿SC钢管沿墙及楼板暗敷。4、线路安装完毕应将各层竖井内的孔洞做好防火密封隔离处理，进出变电所的桥架、管线等须严密封堵。通过不同防火分区的电缆线管在电缆敷设后应做防火分隔处理。第三节 弱电工程概况一、概述本项目火灾自动报警及联动控制、应急广播系统、消防直通电话系
12、统、有线电视系统、可视对讲系统。二、消防自动报警及联动控制1、本项目火灾自动报警系统分项按一级保护对象设置。2、火灾自动报警1）、本项目采用集中报警控制系统，消防自动报警系统按无极性信号二总线设计，任一点断线不应影响系统报警。2）、探测器：厨房设置可燃气体探测器，门厅，走道、电梯前室等处设置感烟探测器。3）探测器与灯具的水平净距应大于0.2m，与送风口边的水平净距应大于1.5m，与多孔送风顶棚孔口或条形送风口的水平净距应大于0.5m，与嵌入式扬声器的净距应大于0.1m，与自动喷淋头的净距应大于0.3m，与墙或其它遮挡物的距离应大于0.5m，探测器吸顶安装。4）、在消火栓箱开门侧旁设消火栓报警按
13、钮及带电话插孔的手动报警按钮，报警按钮底距地1.3m。5）、在各层候梯厅及楼梯口设置火灾声光报警装置，安装高度底距地2.0m。3、联动控制（1）、消火栓控制a、消火栓按钮动作后，直接启动消火栓泵，消防控制室能显示报警部位并接收其返馈信号。b、消防控制室可通过控制模块编程，自动启动消火栓泵，并接收其返馈信号。c、消防控制室能显示消火栓电源状况。d、消防泵房手动启动消火栓。（2）、正压送风机、排烟风机控制 发生火灾时，消防控制室发出信号，开启着火层及相邻两层合用前室多叶送风口，并联动合用前室正压送风机送风防烟。 （3）、非消防电源控制本项目部分低压出线回路及所有各层配电箱内设有分励脱扣器，由消防控制室在火灾确认后断开相关电源。（4）、应急照明平时采用双控开关就地控制，火灾时由消防控室自动控点亮应急照明灯。（5）、与燃气有关的如然气关断阀等的控制 当厨房内可燃气体探测器动作后，消防控制室可自动或手动关闭事故单元的可燃气体进气总阀。（6）、住宅入口控制消防控制器引控制线至可视对讲主机，当成发生火灾时，消防控制室可自动或手动解锁，方便住宅内的人员逃生及消防队员进入现场灭火。三、火灾紧急广播系统 在消防控制室设置火灾应急广播系统，采用100V定压式输出，火灾应急广播采用总线制，每层设一火灾应急广播控制模块，当发生火灾时，消防控制室值班人员可根据火灾发生的区域，自动或手动进行火
