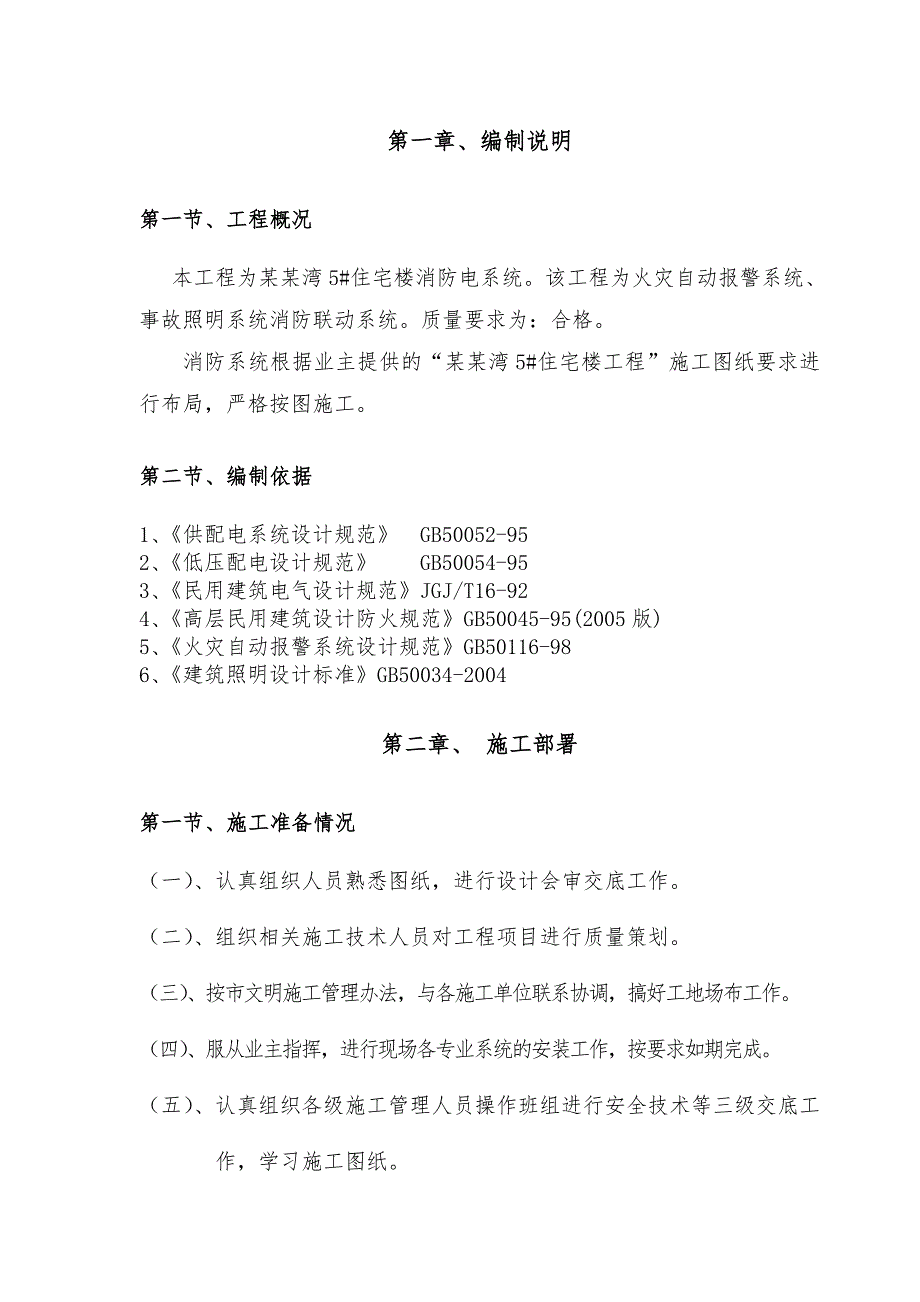

1、目 录 第一章、编制说明2第一节、工程概况2第二节、编制依据2第二章、 施工部署2第一节、施工准备情况2第二节、施工工序3第三节、施工组织机构5第三章、火灾自动报警系统的施工方法5第一节、材料要求5第二节、安装工艺6第四章、事故照明系统设备安装12第一节、应急照明灯具安装12第五章 质量标准及注意事项16第六章 工程施工的保证措施17第一章、编制说明第一节、工程概况本工程为某某湾5#住宅楼消防电系统。该工程为火灾自动报警系统、事故照明系统消防联动系统。质量要求为：合格。消防系统根据业主提供的“某某湾5#住宅楼工程”施工图纸要求进行布局，严格按图施工。第二节、编制依据1、供配电系统设计规范 GB
2、50052-952、低压配电设计规范 GB50054-953、民用建筑电气设计规范JGJ/T16-924、高层民用建筑设计防火规范GB50045-95(2005版)5、火灾自动报警系统设计规范GB50116-986、建筑照明设计标准GB50034-2004第二章、 施工部署第一节、施工准备情况（一）、认真组织人员熟悉图纸，进行设计会审交底工作。（二）、组织相关施工技术人员对工程项目进行质量策划。（三）、按市文明施工管理办法，与各施工单位联系协调，搞好工地场布工作。（四）、服从业主指挥，进行现场各专业系统的安装工作，按要求如期完成。（五）、认真组织各级施工管理人员操作班组进行安全技术等三级交底工
3、作，学习施工图纸。（六）、按有关要求编制材料单；头道工序施工组织设计、施工方案；项目质量和进度计划；劳动力计划；配合办理开工报告，合同签订等工作。第二节、施工工序2.1准备阶段看 图图纸会审提出材料、设备和机件加工计划验收、入库和保管提出设备、材料费用编制施工技术方案施工机具和设备的准备2.2施工阶段开工报告技术交底材料发放绝缘测试设备安装机房设备安装2.3调试阶段机柜及设备的空载通电试验各回路的单独挂机试验编制应用及运行程序各系统联机运行试验2.4竣工验收阶段整理技术内业整理原材料合格证整理各种原始资料竣工验收第三节、施工组织机构项 目 经 理王 建技术负责人张中宇工李 雪长峰材郭料员明员
4、明是明明明质马检骥员奔安迟全员海技李术伯员群 第三章、火灾自动报警系统的施工方法第一节、材料要求1、 严格按设计要求和消防部门审批意见采购材料、设备、探测器、区域报警器、应急疏散指示灯具等具有产品合格证及消防产品生产、销售许可证及当地消防部门的备案证书。2、 配管、配线符合设计要求和消防要求，所用阻燃线、耐高温线应出具厂方提供的测试报告和合格证，所用线管必须有质保书和合格证，配件如束节、锁母等配件要求镀锌层完整，无剥落，且和同规格线管相匹配，有产品合格证，金属接线盒其金属板厚应不小于1.0mm且镀锌层完好,无损伤,塑料管应有合格证和测试报告,不应有扁折或裂缝,壁厚度均匀,内壁应光滑,所用管配件
5、应与管材相匹配.1、 进场材必须办理报验手续,根据设计要求和施工验收规范对材料进行抽检,经建设单位验收合格后方可使用,对于有凝问的材料,可进行抽样试验合格后方可使用.第二节、安装工艺配管配线 探测器、消火栓、手报警按钮、疏散灯具 消防广播、电话安装 控制设备安装 系统调试验收。1、配管配线消防报警系统的施工安装应按设计图纸进行，不得随意更改，钢管连接应采用螺纹连接或套管紧固，螺钉连接，不应采用熔焊连接，钢管与盒的连接应紧密牢固，其里外应用锁紧螺母固定，施工时应根据线路最短，弯曲少的原则确定线路测定定位，当配管超过下列长度时中间应加接线盒，30m无弯曲20m一个弯15m 二个弯8m三个弯通过伸缩
6、缝时，伸缩缝的两侧应设置过线盒。用金属软管需预留一定的长度连接两过线盒。在配合装饰预埋时，应配合土建将管子预埋在底筋下面，所有管子卡具及盒箱应固定牢固，管口件临时封堵，防止浇捣砼时受振移位，箱盒必须紧贴模板，并用填物塞好，以防砂浆进入。埋入墙内或砼内的管子离表面净距不应小于15mm，钢管弯曲应用弯管器，暗配管的弯曲半经不应小于管外经的6倍，埋设于地下时不应小于管外径的10倍，丝接钢管连接两端应焊跨接接地线，跨接线应采用10 圆钢，跨接长度不小于跨接材料直径的6倍，且焊缝均匀牢固。并在焊接处刷油漆，管子入箱应垂直与锁紧螺母相接，进箱长度不得超过5mm，如两根以上管口同时入箱，箱内管端长度应一致，
7、塑料管接应采用专用胶水粘接牢固，埋入砼内时应与钢筋绑扎牢固，以防在浇注砼时渗入管内或将管接头振开导致无法穿线。管内穿线应按照设计要求的线经、规格、品种敷设，穿入管内的导线不得有污垢，接头、损坏绝缘层和拧结等现象。接头应设在线盒内。必须进行焊接或用端子连接，穿线时应注意将管内的积水杂物清理干净，并检查钢管及各个管口的护口是否完整，穿线时相互配合，一拉一送，不同电压等级，不同系统，不同电流类别的线路不应穿在同一管内或线槽的同一槽孔内，线路敷设时应选择不同的导线，在同一工程中相同线别的导线颜色应一致，接线端子应标号，导线的断线应考虑预留量，一般规定如下：接线盒 内预留长度15cm，控制箱内预留箱体的
8、半周长，出户导线1.5m，导线的切剥不应伤及芯线，导线包扎采用黄腊管或塑料带包扎二层，然后用黑布胶布包缠严密。钢管配管必须有可靠接地，镀锌钢管或可挠曲金属电线保护管的跨接线宜用专用接地线卡跨接，不应采用熔焊连接，应采用大于4mm2的多股铜芯线连接。穿管绝缘导线截面积不应超过管内截面积的40%，敷设于线槽内的绝缘导线或电缆的总截面积不应大于线槽的截积的50%，系统穿线完成后，应对每根导线用500兆欧表测量绝缘电阻，其绝缘电阻值不应小于20M。2、电缆桥架及电缆安装1) 电缆桥架定架前应根据施工现场，结合施工图，绘制出详细的施工草图，并标明桥架的三通，弯头的位置、方向，以及高差和各段的节序，并注明
9、桥架的技术质量要求，一式叁份，交制造厂一份。桥架到达现场后检查有无变形、损伤、技术文件是否齐全，各节序是否满足加工图的要求。连接后，连接螺丝是否配套齐全。桥架安装前，按桥架的底边高度先放线、打眼、安装支架。同一高程的支架上缘要求一致，支架间距满足桥架的要求，桥架尽量在地坪上连接几节，再吊到支架上，桥架组装时连接螺丝方向应从里向外，螺帽在桥架外侧。2) 电缆放好后，应将桥架盖板盖好，并搭好扣，桥架盖板扣应置于便于操作的一侧，注意桥架安装后要求平直，并且固定在支架上。3、探测器、消火栓、手报警按钮安装探测器安装：1) 烟感温感探测器安装距墙壁梁边的水平净距离不应小于0.5m,其确认灯应面向人员观察
10、的主要入口方向,其周围0.5m内不应有遮挡物,距空调送风口边缘的距离不应小于1.5m。探测器安装宜水平安装,倾斜安装时其倾斜角度不应大于45,探测器的“+”线应为红色“”线应为蓝色，其它线应根据不同的用途采用其它颜色区分，探测器安装，应先将接线盒内的导线剥去绝缘层，露出线芯1015mm，顺时针压接在探测器底部的各接线端子上，然后将底座固定在接线盒上，最后设计要求检查无误再拧紧探测器头。应注意的是探测器头应在绝缘电阻测试后安装，严禁安装探测器头后再进行绝缘测试，最后应注意安装在顶棚上的探测器边缘与下列设施的边缘水平间距应保持在：2) 与照明灯具的水平净距0.2m3) 感温探测器距高温光源灯具的净
11、距0.5m4) 距电风扇的净距1.5m5) 距不突出的扬声器净距0.1m6) 距自动喷水喷头净距0.3m7) 消火栓手动按钮、手动报警按钮安装8) 手动火灾报警按钮安装高度在墙上距离地面1.5m安装,且应有明显标志,安装牢固,并不得倾斜,在同一防火分区内任意位置到最临近的手动报警按钮间距不应大于30m,其外接导线应留有不小于10cm的定量,且其端部应有明显标志,消火栓按钮安装在消防箱体内,安装应牢固,不得松动,配件齐全,启动消火栓按钮应有可见指示。4、消防事故广播、消防电话消防事故广播，按图纸设计高度安装，安装牢固，不得倾斜，每一层次，任意相邻两广播间的距离应不大于15m，扬声器在其播放范围内
12、的最远点的播放声声压级别，应高于背景噪声15dB扬声器不得加装开关，广播线路不应与其它线路同管或同槽孔敷设，消防电话按图纸要求敷设，根据设计要求和控制设备产品安装说明书设置。5、集中报警控制器安装集中报警探测器安装应按产品要求安装，墙上安装时，其底边距地楼面高度不应小于1.5m,落地安装时其底边宜高出楼(地)面地坪0.10.2m,报警控制器安装应牢固,不得倾斜.安装时应用水平尺找正,再用螺栓固定,并将地线焊接在箱体上,引入控制器的电缆或导线应符合下列要求:配线应整齐,避免交叉。电缆芯线和所配导线的端部均应表明编号，并与图纸标号一致，字迹清晰不易退色。端子板的每个接线端，接线不超过二根。电缆芯线
13、和导线应留有不小于20cm的余量。导线应绑扎成束。导线引入线穿线后在进线处应进行封堵。安装接线时应按照设计图纸和产品说明书接线，接线要求编号，电源线应有明显标志和绝缘保护，消防控制器工作接地电阻应小于1采用联合接地时，接地电阻值应小于1，接地干线应单独敷设专用，专用接地线应采用铜芯线，截面积应大于16mm2，由控制室引至各消防设备，接地应采用铜芯绝缘软线，其线芯截面4mm，接地线压接应牢固，可靠，并有防松装置，控制设备的布置，按要求进行，设备前后预留操作间间距和维修间距应符合验收规范规定。6、系统调试：系统调试按先局部，后系统进行，调试按公安部颁发的火灾自动报警系统安装规范进行，深入检查各部件
14、和设备安装是否符合规范要求，发现问题及时解决，并做好详细的系统调试记录，同时应加强对自身和土建安装成品的保护，各柜、箱、箱门应上锁以防破坏。第四章、事故照明系统设备安装第一节、应急照明灯具安装1.1应急照明灯的电源除正常电源外，另外有一路电源供电，或者是独立于正常电源的柴油电机组供电，或由EPS柜供电或选用自带电源型应急灯具。1.2应急照明在正常电源断电后，电源转换时间为：疏散照明小于或等于15s；备用照明小于或等于15s；安全照明小于或等于0.5s。1.3疏散照明由安全出口标志灯和疏散标志灯组成。安全出口标志灯距地高度不低于2m ，且安装在疏散出口和楼梯口里侧的上方。1.4疏散标志灯安装在安
15、全出口的顶部，楼梯间、疏散走道及其转角处应安装在1m以下的墙面上。不易安装的部位可安装在上部。疏散通道上的标志灯间距不大于20m（人防工程不大于10m）。1.5疏散标志灯的设置，不影响正常通行，且不在其周围设置容易混同疏散标志灯的其他标牌等。1.6应急照明灯具、运行中温度大于60的灯具，当靠近可燃物时，采取隔热、散热等防火措施。当采用白炽灯，卤钨灯等光源时，不直接安装在可燃装修材料或可燃物件上。1.7应急照明线路在每个防火分区有独立的应急照明回路，穿越不同防火分区的线路有防火隔堵措施。1.8疏散照明线路采用耐火电线、电缆，穿管明敷或非燃烧体内穿刚性导管暗敷，暗敷保护层厚度不小于30mm。电线采用额定电压不低于750v的铜芯绝缘电线。2疏散
