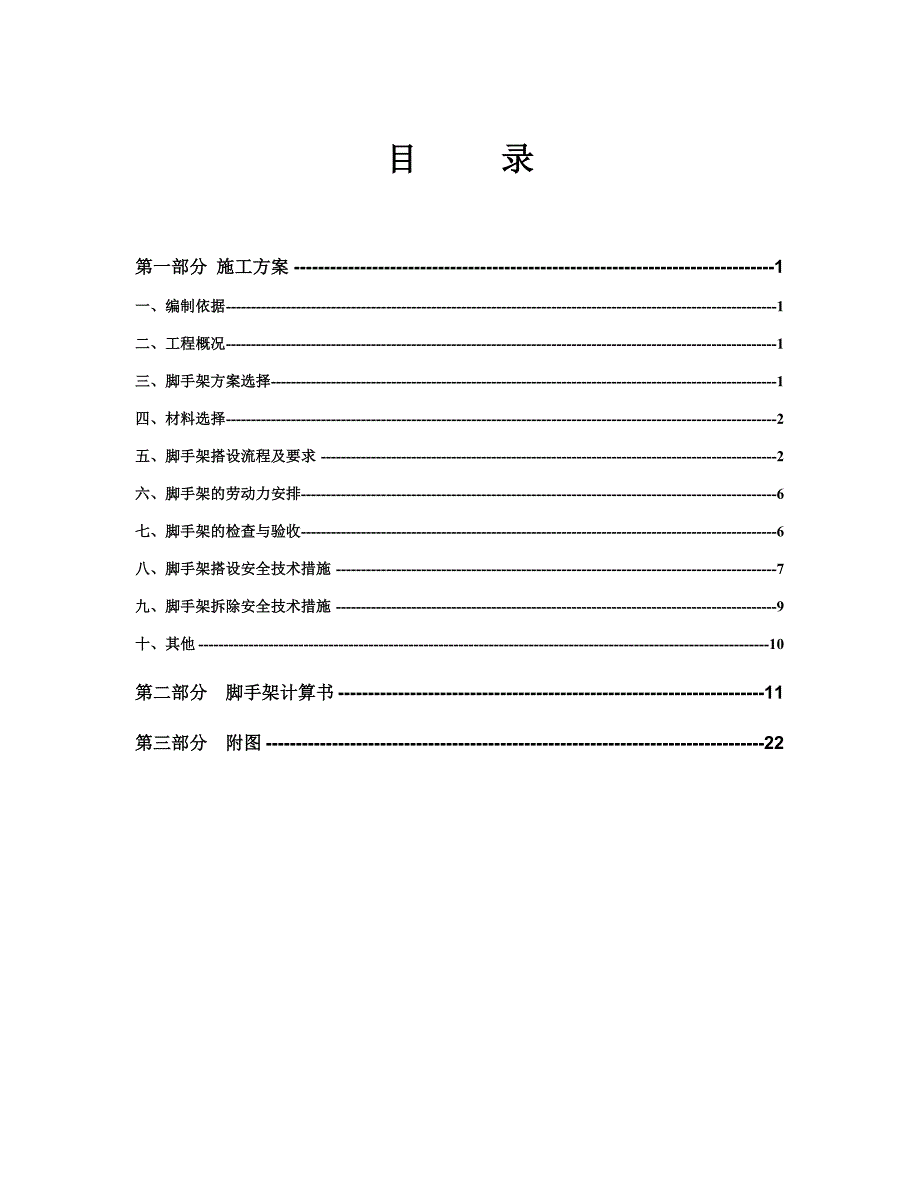

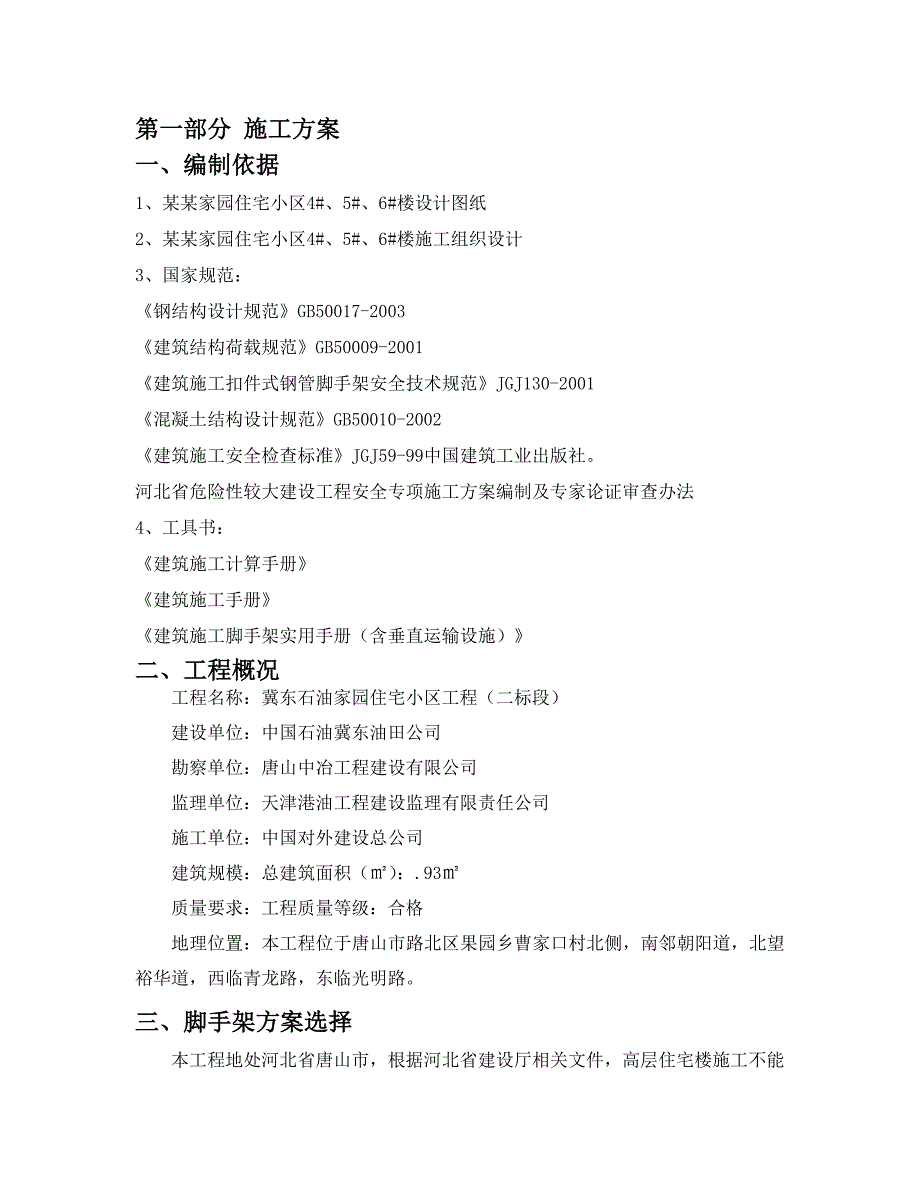

1、目 录第一部分 施工方案1一、编制依据1二、工程概况1三、脚手架方案选择1四、材料选择2五、脚手架搭设流程及要求2六、脚手架的劳动力安排6七、脚手架的检查与验收6八、脚手架搭设安全技术措施7九、脚手架拆除安全技术措施9十、其他10第二部分 脚手架计算书11第三部分 附图22第一部分 施工方案一、编制依据1、某某家园住宅小区4#、5#、6#楼设计图纸2、某某家园住宅小区4#、5#、6#楼施工组织设计3、国家规范：钢结构设计规范GB50017-2003建筑结构荷载规范GB50009-2001建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001混凝土结构设计规范GB50010-2002 建筑施
2、工安全检查标准JGJ59-99中国建筑工业出版社。河北省危险性较大建设工程安全专项施工方案编制及专家论证审查办法4、工具书：建筑施工计算手册建筑施工手册建筑施工脚手架实用手册（含垂直运输设施）二、工程概况工程名称：冀东石油家园住宅小区工程（二标段）建设单位：中国石油冀东油田公司勘察单位：唐山中冶工程建设有限公司监理单位：天津港油工程建设监理有限责任公司施工单位：中国对外建设总公司建筑规模：总建筑面积（）：.93质量要求：工程质量等级：合格地理位置：本工程位于唐山市路北区果园乡曹家口村北侧，南邻朝阳道，北望裕华道，西临青龙路，东临光明路。三、脚手架方案选择本工程地处河北省唐山市，根据河北省建设厅

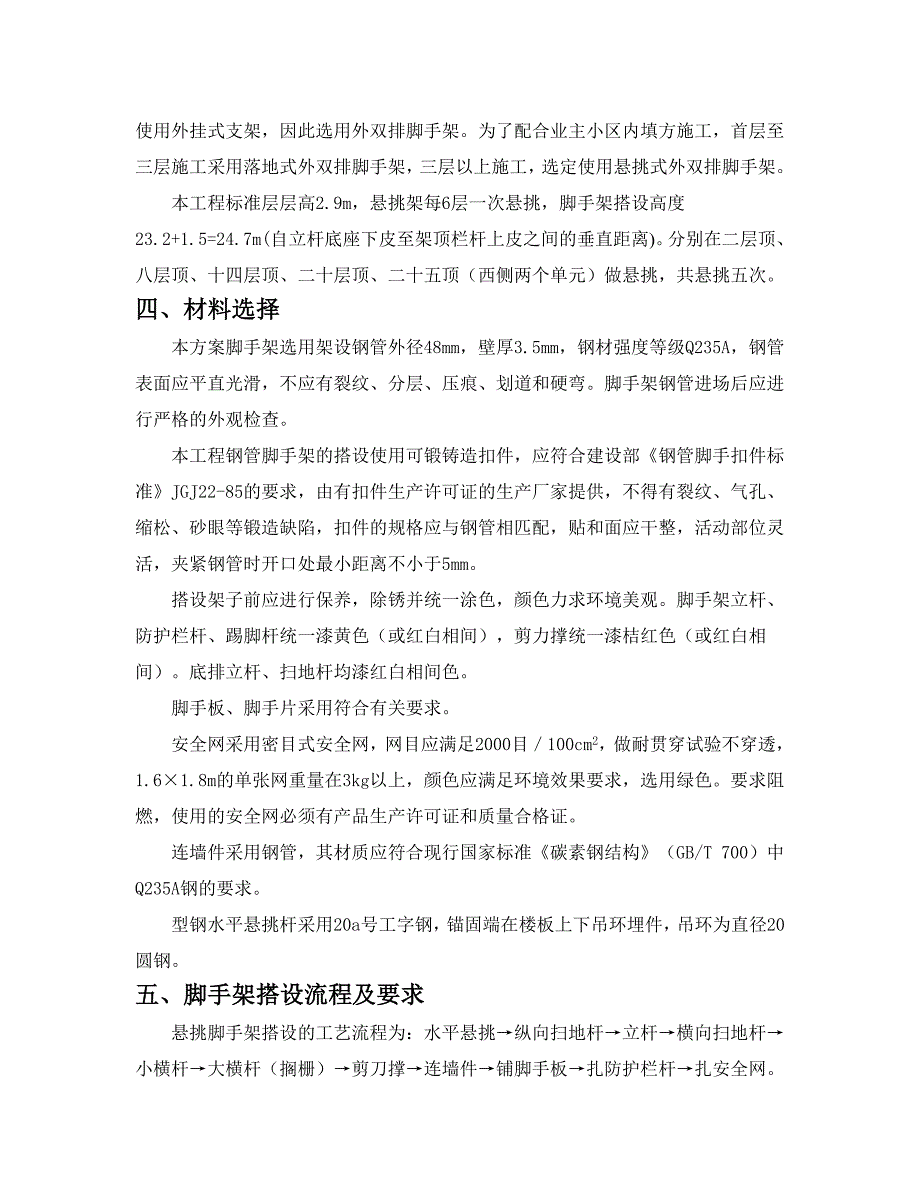

3、相关文件，高层住宅楼施工不能使用外挂式支架，因此选用外双排脚手架。为了配合业主小区内填方施工，首层至三层施工采用落地式外双排脚手架，三层以上施工，选定使用悬挑式外双排脚手架。本工程标准层层高2.9m，悬挑架每6层一次悬挑，脚手架搭设高度23.2+1.5=24.7m(自立杆底座下皮至架顶栏杆上皮之间的垂直距离)。分别在二层顶、八层顶、十四层顶、二十层顶、二十五顶（西侧两个单元）做悬挑，共悬挑五次。四、材料选择本方案脚手架选用架设钢管外径48mm，壁厚3.5mm，钢材强度等级Q235A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯。脚手架钢管进场后应进行严格的外观检查。本工程钢管脚手架的
4、搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准JGJ22-85的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色（或红白相间），剪力撑统一漆桔红色（或红白相间）。底排立杆、扫地杆均漆红白相间色。脚手板、脚手片采用符合有关要求。安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3kg以上，颜色应满足环境效果要求，选用绿色。
5、要求阻燃，使用的安全网必须有产品生产许可证和质量合格证。 连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。型钢水平悬挑杆采用20a号工字钢，锚固端在楼板上下吊环埋件，吊环为直径20圆钢。五、脚手架搭设流程及要求 悬挑脚手架搭设的工艺流程为：水平悬挑纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设第一层脚手架过程中，应随高度
6、做好第一步的连墙件。当脚手架操作层高出连墙件两步时，宜先立外排，后立内排。其余按以下构造要求搭设。 1、立杆间距 (1)脚手架立杆纵距1.5m，横距南侧1.2m（东侧、西侧、北侧0.8m），步距1.5m；连墙杆间距竖向3m（或每层设置连墙件），水平间距4.5m，拉结位置在窗口间混凝土墙上，各层拉结点应相互错开，里立杆距建筑物0.3m。连墙件为双扣件。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆设置纵横方向扫地杆，连接于立脚点杆上，离底座20cm左右。 (4)立
7、杆的垂直偏差应控制在不大于架高的1400，即58mm。应在脚手架搭设每三层效验一次。 2、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.5m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，两端固定在立杆，以形成空间结构整体受力。 3、剪刀撑与横向斜撑剪刀撑：双排脚手架应设剪刀撑与横向斜撑，每道剪刀撑跨越立杆的根数宜按下表的规定确定。每道剪刀撑宽度不应小于4跨，且不应小于6m，斜杆与地面的倾角宜在4560之间。本工程双排架搭设高度24.7m，应在外侧立面整个长度和高度上连续设置剪刀撑；剪刀撑斜杆的接长宜采用搭接，搭接长度不应
8、小于1m，应采用不少于2个旋转和扣件固定，端部扣件盖板的边缘至杆端距离不应小于100mm。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不宜大于150mm。横向斜撑：横向斜撑应在同一节间，由底至顶层呈之字型连续布置，双排脚手架的两端均必须设置横向斜撑，高度在24m以上的封闭型脚手架，除拐角应设置横向斜撑外，中间应每隔6跨设置一道。4、脚手板的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。(2)所有脚手板端头应用8号铅丝绑好，并固定在脚手架上。(3)脚手架底层满铺，中间每隔12米满铺一层，
9、操作层的上下层顶层都必须满铺。 5、防护栏杆 (1)脚手架外侧使用有合格证及检验报告的绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架操作层外侧必须设1.5m高的防护栏杆和30cm高踢脚杆、挡脚板。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.5m的防护栏杆和30cm高踢脚杆、挡脚板。 6、连墙件 (1)脚手架与建筑物按水平方向4.5m，垂直方向3m（或每层2.9m设置），设一拉结点。 (2)拉结点在转角范围内和顶部处加密，即在所有转角两边1m范围内应该设置一道拉结点。 (3)拉结点应保证牢固，防止其
10、移动变形，且尽量设置在外架大小横杆接点处。 (4)如因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。 7、架体内封闭 (1)脚手架的架体里立杆距墙体净距为300mm，如因结构限制局部超过300mm的必须做好内防护栏杆，架体与墙间300mm铺设250mm宽木板。 (2)脚手架施工层里立杆与建筑物之间应采用脚手板进行封闭。 (3)施工层以下外架用密目网进行封闭，最底层用脚手板封闭。支承结构型钢的纵向间距与上部脚手架立杆的纵向间距相同（不大于1500mm），型钢端部焊150长直径20钢筋头，立杆套坐在其外，并同时在立杆下部设置扫地杆和挡脚板。(4)底层和每个操作层下部
11、均满挂安全网，中间每隔12m设置安全网，安全网必须经过检验合格方可使用，厂家提供合格证、检验报告。安全网与架体用8号铁丝每隔500mm固定牢固。8、吊环设置吊环采用A20圆钢，吊环下200弯拐处用勾住板底筋，并用1m长C14穿过弯拐，第一个吊环距墙边0.6m，第二个吊环距墙边1.8m，型钢交叉部位可根据现场实际情况布置，但必须保证第一个吊环距型钢悬挑端距离在0.3m-1.0m范围。吊环尺寸及布置见附图。9、钢丝绳卸荷本工程由于架体搭设较高，作用在型钢上的竖向荷载较大，采用6X19直径23mm钢丝绳卸荷，钢丝绳卸荷点主楼南侧距离墙边1.2m（东侧、西侧、北侧距离墙边0.9m），距离外立杆0.3m
12、，竖向距离型钢2.9m（在上一层墙体与顶板根部埋设拉环，拉环直径为A20圆钢，本工程钢丝绳卸荷布置方式为每3m卸荷一次（及隔一卸一处理）。钢丝绳卸荷见附图。10、型钢悬挑本工程采用20a工字钢做主要悬挑梁，悬挑长度南侧额1.6m（东侧、西侧、北侧1.2m），锚固长度2.4m（部分悬挑长度及锚固长度见附图），并在悬挑型钢竖向立杆处及钢丝绳卸荷处焊接C20钢筋头200mm长，立杆处向上，固定钢管，防止其水平移动），钢丝绳卸荷处向下，作为钢丝绳卸荷的支点。六、脚手架的劳动力安排 1、为确保工程进度的需要，同时根据本工程的结构特征和外脚手架的工程量，确定本工程外脚手架搭设人员每栋楼需要1520人，必须
13、持有上岗作业证书。 2、外脚手架的搭设和拆除，均应有项目总工的认可，方可进行施工作业，并必须配备有足够的辅助人员和必要的工具。七、脚手架的检查与验收 1、脚手架每层搭设完毕或分段搭设完毕，应按规定对脚手架工程的质量进行检查，经检查合格后方可交付使用。 2、由单位工程负责人组织技术及安全人员进行检查验收。高度大于20m的脚手架，应由上一级技术负责人随工程进行分阶段组织单位工程负责人及有关的技术人员进行检查验收。 3、验收时应具备下列文件： (1)施工方案； (2)脚手架工程的施工记录及质量检查记录； (3)脚手架搭设过程中出现的重要问题及处理记录， (4)脚手架工程的施工验收报告。 4、脚手架工
14、程的验收，除查验有关文件外，还应进行现场检查，检查应着重以下各项，并记入施工验收报告。 (1)构配件和加固件是否齐全，质量是否合格，连接和挂扣是否紧固可靠； (2)安全网的张挂及扶手的设置是否齐全； (3)基础是否平整坚实、支垫是否符合规定； (4)连墙件的数量、位置和设置是否符合要求； (5)垂直度及水平度是否合格。八、脚手架搭设安全技术措施1、技术保障措施 (1)架子搭设完毕，用合格密目安全网铺于架子的外围。 (2)钢管与扣件进场前应经过检查挑选，所用扣件在使用前应清理加油一次，扣件一定要上紧，不得松动。每个螺栓的预紧力在40Nm65 Nm之间。 (3)架子搭设每层由架子搭设单位进行自检；
