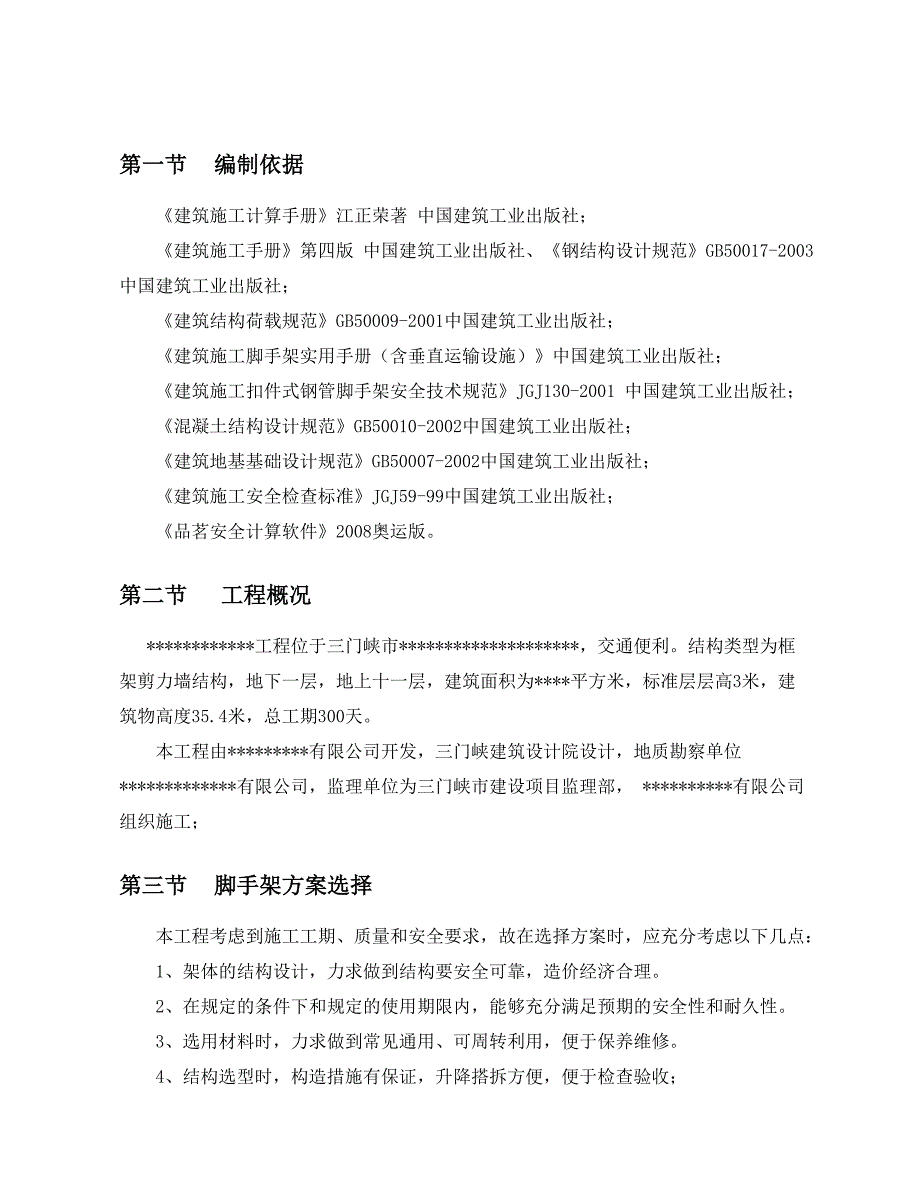

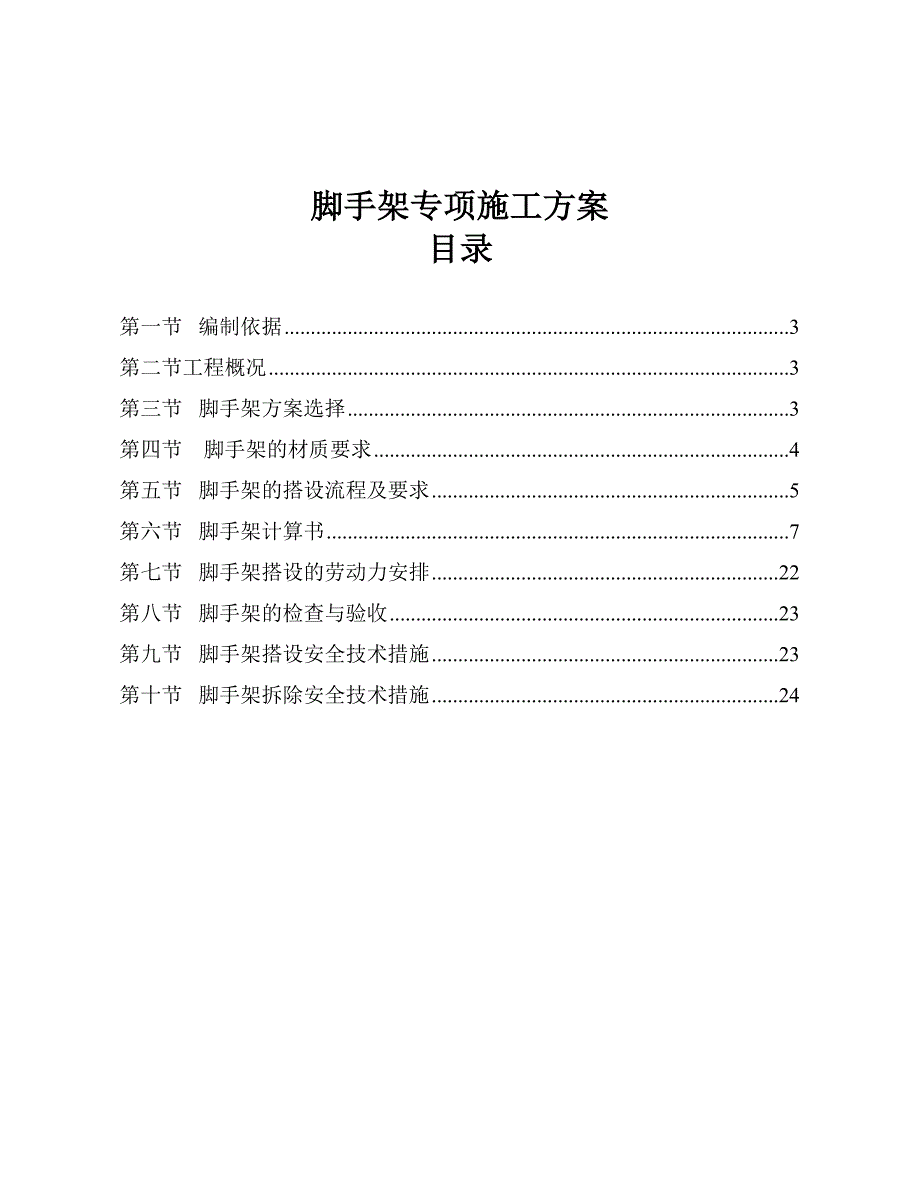

1、三门峡*住宅楼工程编 制： 审 核： 审 批： *年*月*日脚手架专项施工方案目录第一节编制依据3第二节工程概况3第三节脚手架方案选择3第四节 脚手架的材质要求4第五节脚手架的搭设流程及要求5第六节脚手架计算书7第七节脚手架搭设的劳动力安排22第八节脚手架的检查与验收23第九节脚手架搭设安全技术措施23第十节脚手架拆除安全技术措施24 第一节编制依据 建筑施工计算手册江正荣著 中国建筑工业出版社； 建筑施工手册第四版 中国建筑工业出版社、钢结构设计规范GB50017-2003 中国建筑工业出版社； 建筑结构荷载规范GB50009-2001中国建筑工业出版社； 建筑施工脚手架实用手册（含垂直运输
2、设施）中国建筑工业出版社； 建筑施工扣件式钢管脚手架安全技术规范JGJ130-2001 中国建筑工业出版社； 混凝土结构设计规范GB50010-2002中国建筑工业出版社； 建筑地基基础设计规范GB50007-2002中国建筑工业出版社；建筑施工安全检查标准JGJ59-99中国建筑工业出版社；品茗安全计算软件2008奥运版。第二节 工程概况 *工程位于三门峡市*，交通便利。结构类型为框架剪力墙结构，地下一层，地上十一层，建筑面积为*平方米，标准层层高3米，建筑物高度35.4米，总工期300天。 本工程由*有限公司开发，三门峡建筑设计院设计，地质勘察单位*有限公司，监理单位为三门峡市建设项目监理
3、部， *有限公司组织施工； 第三节脚手架方案选择 本工程考虑到施工工期、质量和安全要求，故在选择方案时，应充分考虑以下几点： 1、架体的结构设计，力求做到结构要安全可靠，造价经济合理。 2、在规定的条件下和规定的使用期限内，能够充分满足预期的安全性和耐久性。 3、选用材料时，力求做到常见通用、可周转利用，便于保养维修。 4、结构选型时，构造措施有保证，升降搭拆方便，便于检查验收； 5、综合以上几点，脚手架的搭设，还必须符合JCJ59-99检查标准要求，要符合文明标化工地的有关标准。 6、结合以上脚手架设计原则，同时结合本工程的实际情况（地下室外墙防水及室外回填土均未施工完），综合考虑了以往的施
4、工经验，决定采用以下2种脚手架方案相结合：落地架，普通悬挑架。4层以下采用普通悬挑架。四层封顶后采用落地架（外墙防水及回填土完成后，重新从地面搭设落地架）。第四节 落地式脚手架的材质要求 l、钢管脚落地手架，选用外径48mm，壁厚 3.50mm，钢材强度等级Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。脚手架施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。 2、本工程钢管脚手架的搭设使用可锻铸造扣件，应符合建设部钢管脚手扣件标准的要求，由有扣件生产许可证的生产厂家提供
5、，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于5mm。钢管螺栓拧紧力矩达70N.m时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。 3、搭设架子前应进行保养，除锈并统一涂色，颜色力求环境美观。脚手架立杆、防护栏杆、踢脚杆统一漆黄色，剪力撑统一漆桔红色。底排立杆、扫地杆均漆红白相间色。 4、脚手板、脚手片采用符合有关要求。 5、安全网采用密目式安全网，网目应满足2000目100cm2，做耐贯穿试验不穿透，1.61.8m的单张网重量在3k
6、g以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，以及由三门峡陕县建筑安全监督管理部门发放的准用证。 6、连墙件采用钢管，其材质应符合现行国家标准碳素钢结构（GB/T 700）中Q235A钢的要求。第五节落地式脚手架的搭设流程及要求 落地脚手架搭设的工艺流程为：场地平整、夯实基础承载力实验、材料配备定位设置通长脚手板、底座纵向扫地杆立杆横向扫地杆小横杆大横杆（搁栅）剪刀撑连墙件铺脚手板扎防护栏杆扎安全网。由于三门峡地区的土质属于湿陷性黄土，加上有部分地方有虚填等现象，所以在雨季时可能地基会有部分不均匀沉降，所以在外架的设计中，我们考虑到这种情况，
7、采用钢丝绳斜拉和钢管悬挑来进行卸载，这种卸载要达到即使立杆底座有部分悬空，外架仍能保持正常使用。如发现外架底座有沉陷的，应马上把沉陷部分填实并木楔子把底座楔实，项目部每天安排人员巡视，特别是雨天，必须加强巡视应能对发现问题进行及时处理。钢丝绳斜拉和钢管悬挑卸载量计算附后。 定距定位。根据构造要求在建筑物四角用尺量出内、外立杆离墙距离，并做好标记；用钢卷尺拉直，分出立杆位置，并用小竹片点出立杆标记；垫板、底座应准确地放在定位线上，垫板必须铺放平整，不得悬空。 在搭设首层脚手架过程中，沿四周每框架格内设一道斜支撑，拐角除双向增设，待该部位脚手架与主体结构的连墙件可靠拉接后方可拆除。当脚手架操作层高
8、出连墙件两步时，宜先立外排，后立内排。其余按一下构造要求搭设。 1、主杆基础 本工程脚手架地基础部位铺5厘米厚硬木板。到外墙皮2.1m宽范围，作300mm厚2：8灰土基础，距架体外立杆0.8m处做明沟排水。 2、立杆间距 (1)脚手架立杆纵距1.5m，横距0.95m，步距1.8m；连墙杆间距竖直3.6m，水平4.5m(即二步三跨)：里立杆距建筑物0.35m。 (2)脚手架的底部立杆采用不同长度的钢管参差布置，使钢管立杆的对接接头交错布置，高度方向相互错开500mm以上，且要求相邻接头不应在同步同跨内，以保证脚手架的整体性。 (3)立杆应设置垫木，并设置纵横方向扫地杆，连接于立脚点杆上，离底座2
9、0cm左右。(4)立杆的垂直偏差应控制在不大于架高的1400。(5)在脚手架全高范围内卸荷4次；吊点选择在立杆、小横杆、大横杆的交点位置；以卸荷吊点分段计算。标高分别为3米、9米、18米、27米处。 3、大横杆、小横杆设置 (1)大横杆在脚手架高度方向的间距1.8m，以便立网挂设，大横杆置于立杆里面，每侧外伸长度为150mm。 (2)外架子按立杆与大横杆交点处设置小横杆，以形成空间结构整体受力。 4、剪刀撑 脚手架外侧立面的的整个长度和高度上设置剪刀撑。剪刀撑斜杆的接长宜采用搭接，搭接长度不小于1m，应采用不少于2个旋转扣件固定。剪刀撑斜杆应用旋转扣件固定在与之相交的横向水平杆的伸出端或立杆上
10、，旋转扣件中心线离主节点的距离不宜大于150mm。 5、脚手板、脚手片的铺设要求 (1)脚手架里排立杆与结构层之间均应铺设木板：板宽为200mm，里外立杆应满铺脚手板，无探头板。 (2)满铺层脚手片必须垂直墙面横向铺设，满铺到位，不留空位，不能满铺处必须采取有效的防护措施。 (3)脚手片须用18铅丝双股并联绑扎，不少于4点，要求绑扎牢固，交接处平整，铺设时要选用完好无损的脚手片，发现有破损的要及时更换。 6、防护栏杆 (1)脚手架外侧使用建设主管部门认证的合格绿色密目式安全网封闭，且将安全网固定在脚手架外立杆里侧。 (2)选用18铅丝张挂安全网，要求严密、平整。 (3)脚手架外侧必须设1.2m
11、高的防护栏杆和30cm高踢脚杆，顶排防护栏杆不少于2道，高度分别为0.9m和1.3m。 (4)脚手架内侧形成临边的(如遇大开间门窗洞等)，在脚手架内侧设1.2m的防护栏杆和30cm高踢脚杆。 7、连墙件(1)脚手架与建筑物按水平方向4.5m，垂直方向3.6m，设一拉结点。(2)拉结点在转角范围内和顶部处加密，即在转角l米以内范围按垂直方向每3.6米设一拉结点。 (3)拉结点应保证牢固，防止其移动变形，且尽量设置在外架大小横杆接点处。 (4)外墙装饰阶段拉结点，也须满足上述要求，确因施工需要除去原拉结点时，必须重新补设可靠，有效的临时拉结，以确保外架安全可靠。 8、架体内封闭 (1)脚手架的架体
12、里立杆距墙体净距为200mm，如因结构设计的限制大于200mm的必须铺设站人片，站人片设置平整牢固。 (2)脚手架施工层里立杆与建筑物之间应采用脚手片或木板进行封闭。 (3)施工层以下外架每隔3步以及底部用密目网或其他措施进行封闭。第六节落地式脚手架计算书先进行普通落地钢管落地脚手架的计算。考虑到有部分地方可能发生外架基础沉降，需用钢丝绳进行斜拉，以确保外架即使发生沉降，仍可安全使用，进行卸载的计算一、参数信息:1.脚手架参数双排脚手架搭设高度为 35.7 m，立杆采用单立管；搭设尺寸为：立杆的横距为 0.95m，立杆的纵距为1.5m，大小横杆的步距为1.8 m；内排架距离墙长度为0.35m；
13、小横杆在上，搭接在大横杆上的小横杆根数为 2 根；采用的钢管类型为 483.5； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 1.00；连墙件采用两步三跨，竖向间距 3.6 m，水平间距4.5 m，采用扣件连接；连墙件连接方式为双扣件；2.活荷载参数施工均布活荷载标准值:3.000 kN/m2；脚手架用途:结构脚手架；同时施工层数:2 层；3.风荷载参数本工程地处三门峡陕县，基本风压0.4 kN/m2；风荷载高度变化系数z 为1.00，风荷载体型系数s 为1.13；脚手架计算中考虑风荷载作用；4.静荷载参数每米立杆承受的结构自重标准值(kN/m):0.1248；脚手板自重标准值(kN/
14、m2):0.300；栏杆挡脚板自重标准值(kN/m):0.150；安全设施与安全网(kN/m2):0.005；脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板；每米脚手架钢管自重标准值(kN/m):0.038；脚手板铺设总层数:4；5.地基参数地基土类型:素填土；地基承载力标准值(kPa):85.00；立杆基础底面面积(m2):0.20；地基承载力调整系数:1.00。 二、小横杆的计算:小横杆按照简支梁进行强度和挠度计算，小横杆在大横杆的上面。按照小横杆上面的脚手板和活荷载作为均布荷载计算小横杆的最大弯矩和变形。1.均布荷载值计算小横杆的自重标准值: P1= 0.038 kN/m ；脚手板的荷载标准值: P2= 0.31.5/3=0.15 kN/m ；活荷载标准值: Q=31.5/3=1.5 kN/m；荷载的计算值: q=1.20.038+1.20.15+1.41.5 = 2.326 kN/m；
