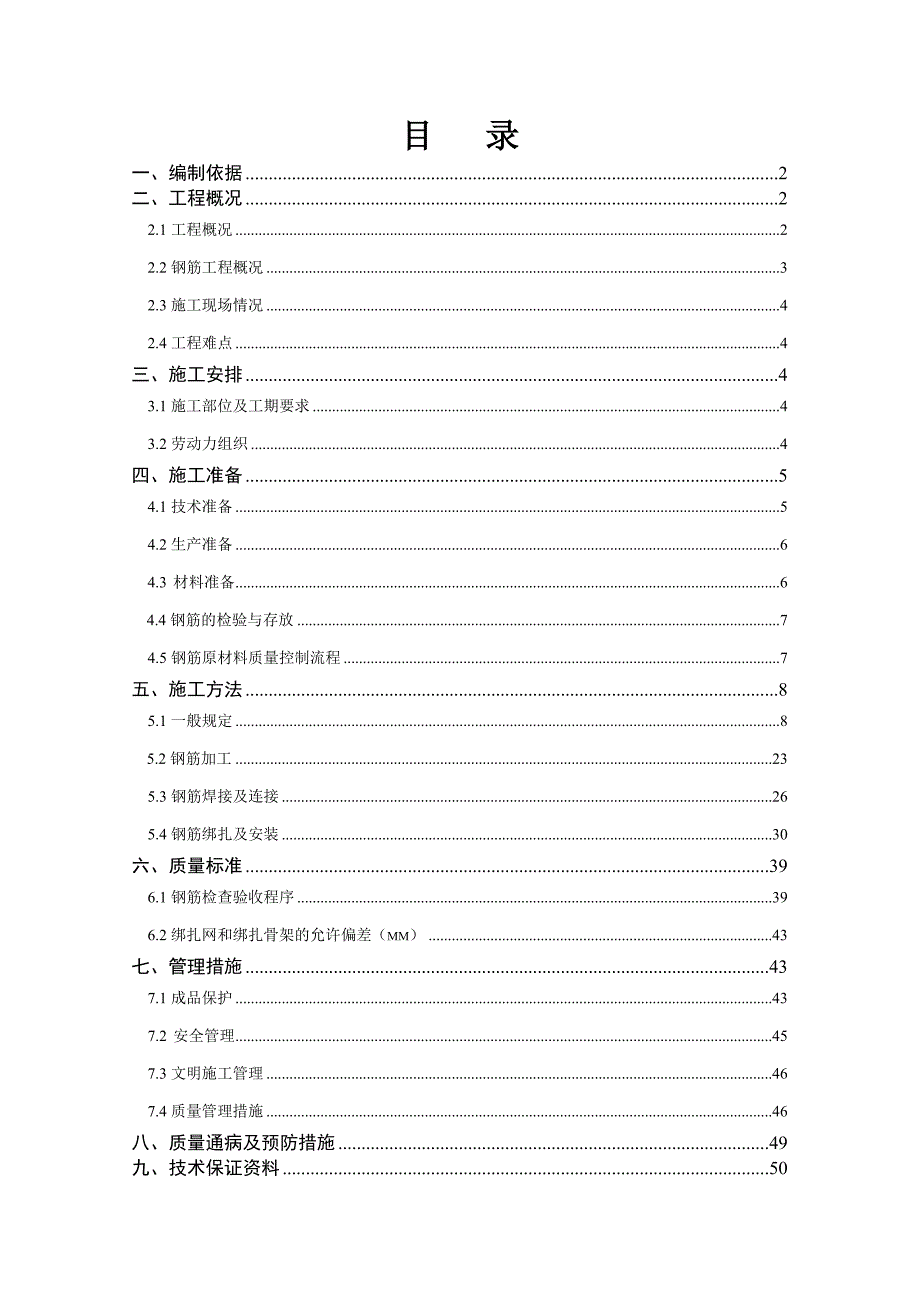

1、目 录一、编制依据2二、工程概况22.1工程概况22.2钢筋工程概况32.3施工现场情况42.4工程难点4三、施工安排43.1施工部位及工期要求43.2劳动力组织4四、施工准备54.1技术准备54.2生产准备64.3 材料准备64.4钢筋的检验与存放74.5钢筋原材料质量控制流程7五、施工方法85.1一般规定85.2钢筋加工235.3钢筋焊接及连接265.4钢筋绑扎及安装30六、质量标准396.1钢筋检查验收程序396.2绑扎网和绑扎骨架的允许偏差（mm）43七、管理措施437.1成品保护437.2 安全管理457.3文明施工管理467.4质量管理措施46八、质量通病及预防措施49九、技术保证

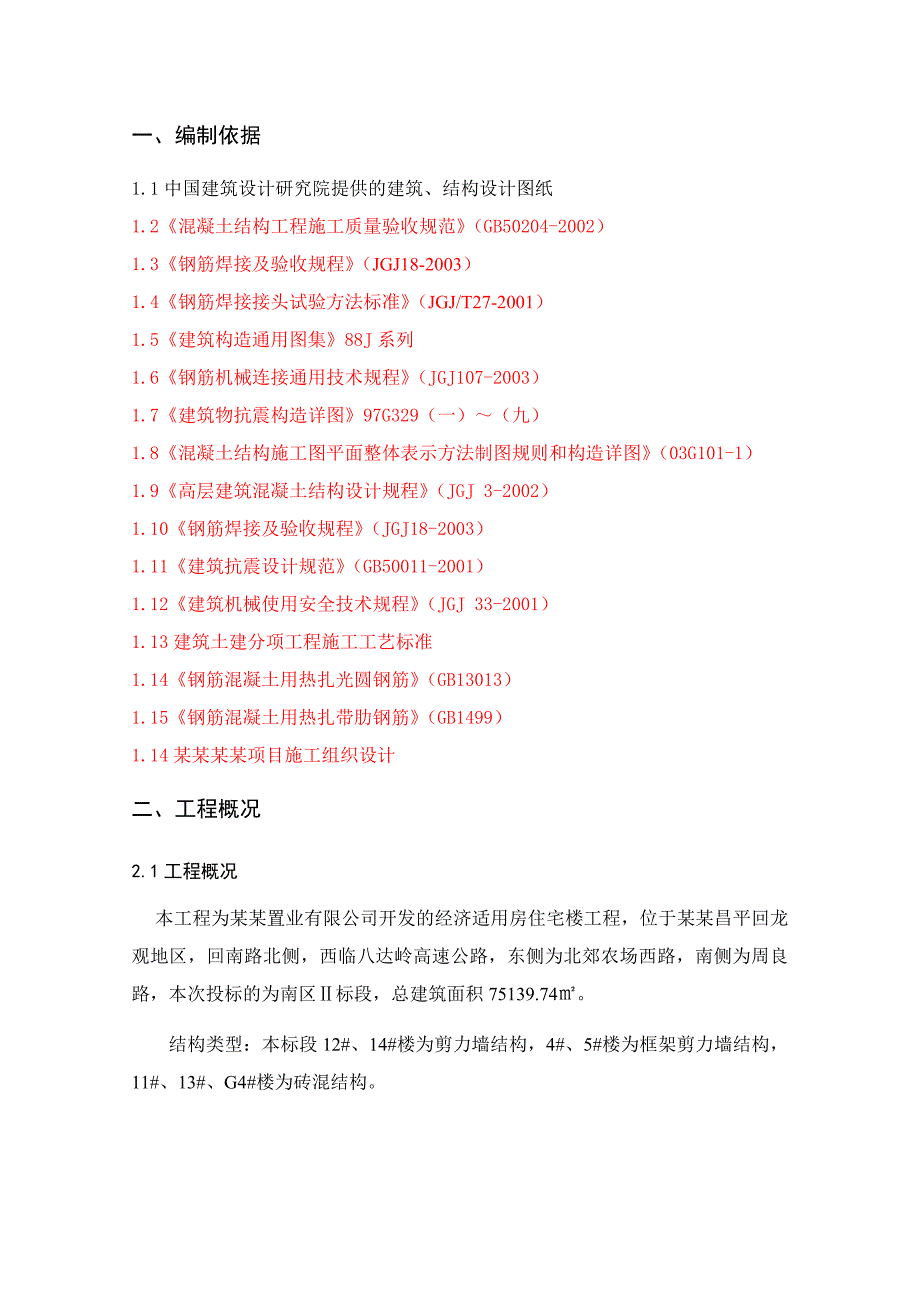

2、资料50一、编制依据1.1中国建筑设计研究院提供的建筑、结构设计图纸1.2混凝土结构工程施工质量验收规范（GB50204-2002）1.3钢筋焊接及验收规程（JGJ18-2003）1.4钢筋焊接接头试验方法标准（JGJ/T27-2001）1.5建筑构造通用图集88J系列 1.6钢筋机械连接通用技术规程（JGJ107-2003） 1.7建筑物抗震构造详图97G329（一）（九）1.8混凝土结构施工图平面整体表示方法制图规则和构造详图（03G101-1）1.9高层建筑混凝土结构设计规程（JGJ 3-2002）1.10钢筋焊接及验收规程（JGJ18-2003）1.11建筑抗震设计规范（GB50011

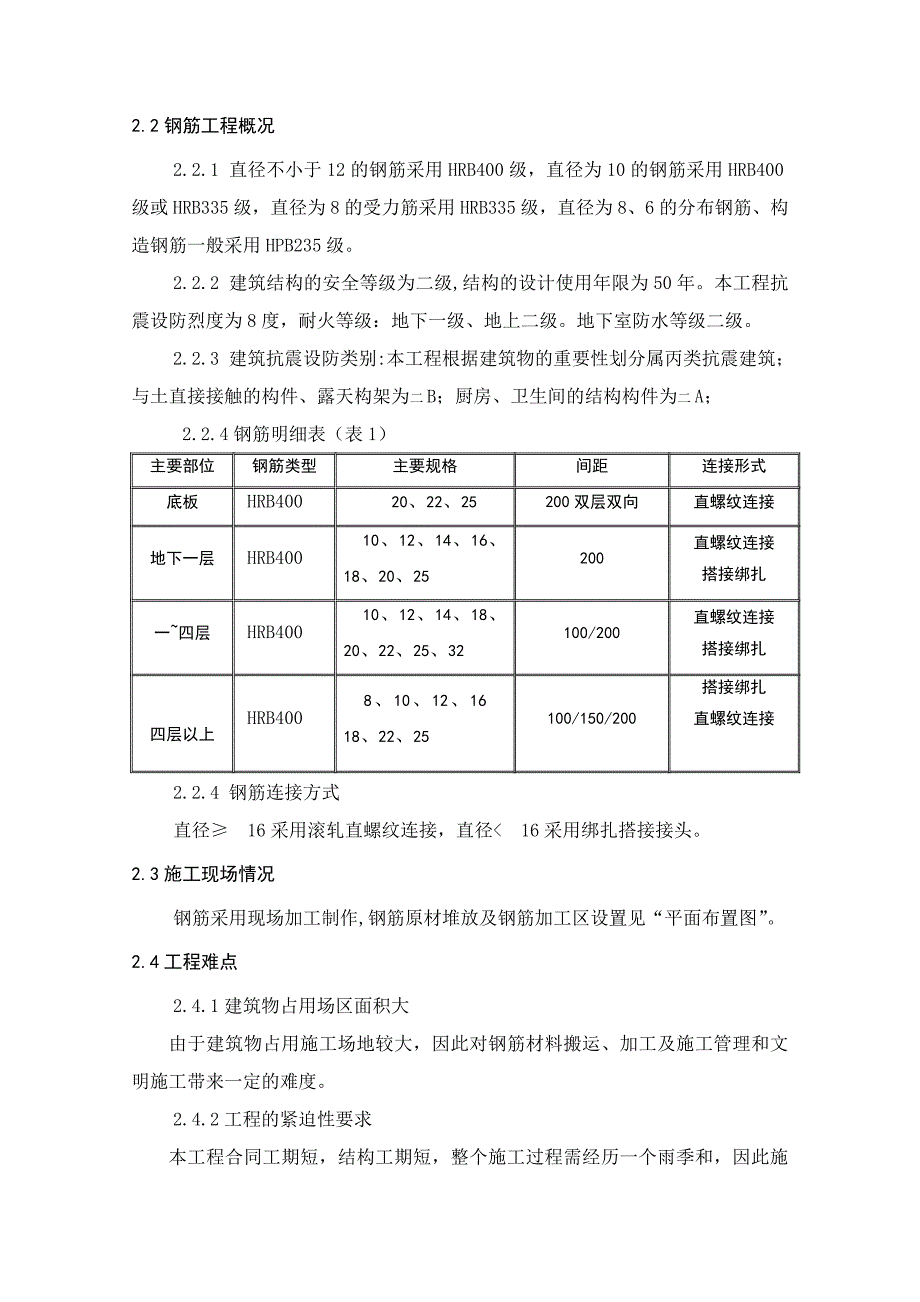

3、-2001）1.12建筑机械使用安全技术规程（JGJ 33-2001）1.13建筑土建分项工程施工工艺标准1.14钢筋混凝土用热扎光圆钢筋（GB13013）1.15钢筋混凝土用热扎带肋钢筋（GB1499）1.14某某某某项目施工组织设计二、工程概况2.1工程概况本工程为某某置业有限公司开发的经济适用房住宅楼工程，位于某某昌平回龙观地区，回南路北侧，西临八达岭高速公路，东侧为北郊农场西路，南侧为周良路，本次投标的为南区标段，总建筑面积75139.74。结构类型：本标段12#、14#楼为剪力墙结构，4#、5#楼为框架剪力墙结构，11#、13#、G4#楼为砖混结构。2.2钢筋工程概况2.2.1 直径
4、不小于12的钢筋采用HRB400级，直径为10的钢筋采用HRB400级或HRB335级，直径为8的受力筋采用HRB335级，直径为8、6的分布钢筋、构造钢筋一般采用HPB235级。2.2.2 建筑结构的安全等级为二级,结构的设计使用年限为50年。本工程抗震设防烈度为8度，耐火等级：地下一级、地上二级。地下室防水等级二级。 2.2.3 建筑抗震设防类别:本工程根据建筑物的重要性划分属丙类抗震建筑；与土直接接触的构件、露天构架为二B；厨房、卫生间的结构构件为二A； 2.2.4钢筋明细表（表1）主要部位钢筋类型主要规格间距连接形式底板HRB40020、22、25200双层双向直螺纹连接地下一层HRB
5、40010、12、14、16、18、20、25200直螺纹连接搭接绑扎一四层HRB40010、12、14、18、20、22、25、32100/200直螺纹连接搭接绑扎四层以上HRB4008、10、12、1618、22、25100/150/200搭接绑扎直螺纹连接2.2.4 钢筋连接方式直径16采用滚轧直螺纹连接，直径16采用绑扎搭接接头。2.3施工现场情况钢筋采用现场加工制作,钢筋原材堆放及钢筋加工区设置见“平面布置图”。2.4工程难点2.4.1建筑物占用场区面积大由于建筑物占用施工场地较大，因此对钢筋材料搬运、加工及施工管理和文明施工带来一定的难度。2.4.2工程的紧迫性要求 本工程合同工期
6、短，结构工期短，整个施工过程需经历一个雨季和，因此施工有效工期短。三、施工安排3.1施工部位及工期要求地下室以下结构工期为 2010年4月1日至2010年5月15日。地上结构结构工期为 2010年5月15日至2010年9月15日3.2劳动力组织3.2.1 施工队伍需按进场计划及施工需要及时组织进场，办理各项有关手续，进行三级安全教育和专业技能培训。特殊工种（如直螺纹连接）操作需经培训试验合格后方可上岗。3.2.2劳动力投入见下表：序号名称数量作业项目1钢筋制作80钢筋加工、直螺纹加工2钢筋绑扎240钢筋绑扎3力工50现场钢筋搬运钢筋4架子工60配合搭设梁柱绑扎操作平台合计4303.2.3组织管
7、理为加强对钢筋工程的组织管理，项目部管理人员职责具体划分如下：王洪明：资源调配和施工总体安排。王海龙：钢筋加工及安装进度计划控制。王德生：钢筋专业责任师负责钢筋加工、安装的直接管理、钢筋放样审核。李明田：负责物资供应。高升：技术问题处理。王国利：现场安全监控。四、施工准备4.1技术准备4.1.1配筋人员必须充分领会设计要求，详细阅读结构设计总说明，严格执行国家标准和施工规范进行钢筋的放样。4.1.2在钢筋绑扎之前，技术人员对各级管理人员和工人进行技术规范交底（编制规范、图纸交底记录）和关键部位施工交底。4.1.3测量放线人员根据图纸，放出轴线、墙、柱和集水坑井位置线，并用油漆明显标识，并报总包
8、单位进行检查复验。4.1.4钢筋进场同时提交钢筋材质证明并及时作复试，严格按规范要求进行。4.1.5在大量加工钢筋前，做好直螺纹连接试件取样试验工作。4.1.6钢筋配筋工作由负责土建施工的分包专职配筋人员严格按照混凝土结构工程施工质量验收规范（GB50204-2002）和设计要求执行。4.2生产准备4.2.1钢材采购按要求进行原材料复试，钢材厂家和品牌提前向业主、监理报批钢筋取样和送样，要有监理公司的监理人员在场，填好报表，然后监理人员跟随试验工到有资格的试验室去送试。4.2.2严格对分供方考核和提出供货要求，特别是在用于纵向受力钢筋的部位其钢筋在满足有关国家标准的基础上，还必须满足混凝土结构
9、工程施工质量验收规范(GB50204-2002)中关于抗震结构的力学性能要求。4.2.3建立严格的质量检验程序和质量保证措施，确保钢筋的加工质量。钢筋加工现场建立严格的钢筋生产、安全管理制度，并制定节约措施，降低材料损耗。4.2.4钢筋原材：钢筋先按照图纸和规范要求抽出钢筋用量，分出规格和型号，由合同规定的采购方物资部负责采购并运到现场，钢筋采购严格按质量保证手册及程序文件和公司物资采购管理办法来执行。钢筋应有出厂质量证明书或试验报告单一式两份，随料到达。尽量是原件，若使用复印件，须加盖材料专用章，注明原件存放地，复印人，复印时间。材料员收到后，验收货与证是否符合，符合，则在质量证明书右上角，
10、写明进货时间和数量，作原材料登记台帐，然后交资料员存档。使用在本工程的钢筋下料前必须经过送样复试合格后方可施工，特殊情况由公司总工程师签署的紧急放行令也可进行钢筋制作绑扎施工，但必须在混凝土浇筑前取回复试报告结果，否则不得浇筑混凝土，以便追溯和翻改。不合格的钢筋必须单独堆放并挂牌标示，及时组织退场。由项目物资部根据施工进度要求分批进场。钢筋原材为普通热轧盘圆钢筋及热轧带肋钢筋，选用定尺钢筋12m、9m，以利于配筋、下料。4.2.5钢筋工程主要加工或施工机械设备列表 种 类型 号数量（台）用途钢筋切断机GT6/8-404台钢筋切断电焊机4台钢筋焊接直螺纹成型机GZL-40B6台钢筋加工调直机10
11、千瓦2台钢筋调直钢筋成型机GT404台钢筋成型砂轮切割机3千瓦10台钢筋切断4.3 材料准备（1）为合理利用场地，应根据施工图纸及规范要求，做出配筋单，提前10天提出各种规格、级别的钢筋原材计划，分批进场，配筋单审核后方可施工。（2）塑料垫块根据保护层厚度到专业厂家购买，底板钢筋垫块采用混凝土垫块。（3）钢筋马凳现场采用短钢筋加工。4.4钢筋的检验与存放4.4.1.钢筋进场必须具有出厂证明书和试验报告单，并按照验收批进行机械性能试验。现场实验室根据规范要求立即做钢筋复试工作，钢筋复试通过后，方能批准使用。如使用中发现钢筋脆断，焊接性能不良和机械性能显著不正常时，必须进行钢筋化学成份分析。因此钢
12、筋必须提前进场，留出试验时间，以免耽误使用。4.4.2进场钢筋要按标牌查实到炉号，看是否可作为混合批。如果是混合批，其含碳量差必须在0.02%范围内且含锰量差要在0.15%范围内，否则分别进行复试。计算强屈比b/s和屈标比s/b标，对于本工程主楼为一级抗震b/s1.25，s/b标1.30。4.4.3.钢筋现场取样，每批重量不大于60T。在每批钢筋中的任意两根钢筋上各取一套，每套试样从每根钢筋端部截去50cm，然后再截取试样二根，两根作拉力试验（包括屈服点、抗拉强度和延伸率），两根作冷弯试验，在取一根做反向弯曲，总计五根。4.4.4.钢筋运到加工工地后、堆放现场指定的场地内，必须严格按分批同等级
13、、牌号、直径、长度、数量分别挂牌标识堆放，不得混淆，钢筋标识牌统一一致。4.4.5.钢筋半成品必须分部、分层、分段，按号码顺序堆放，同一部位或同一构件的钢筋放在一起，并有明显标识，标识上注明构件名称、部位、钢筋、尺寸、直径、根数。直径相近的钢筋避免相邻码放，以防混淆。4.4.6存放钢筋场地为现浇混凝土地坪，并设有排水坡度。堆放时，钢筋下面垫以垫木，离地面20cm，以防钢筋锈蚀和污染。4.4.7项目根据工程施工进度和现场储料能力编制钢筋加工和供应计划，根据供应计划运送到现场。4.5钢筋原材料质量控制流程质量部物资部甲方监理项目物资部填写试验委托单试验员按规定现场随机取样、复试填写材料报验单报监理
14、公司投入使用项目物资部各种资料技术部存档区域技术部钢筋进场计划单结构分包审核物资部公司物资公司筋不大于50第一道箍筋距底与底板筋绑扎牢固用线坠及通长小白线拉线校正后为保证柱筋垂直且不扭转，柱筋油漆标注出柱边线在底板上层筋上用底部与底板底层筋绑牢100100100(-6.85)-6.10框架柱基础插筋示意图1501500(750)框架柱箍筋四（三）道收集资料验收批量五、施工方法5.1一般规定5.1.1、受力钢筋的锚固、搭接长度尚应满足混凝土结构施工图平面整体表示方法制图规则和构造详图03G101-12、04G101-34及国家建筑标准文件 建筑物抗震构造详图 G329-1、G329-28的相关节点要求。5.1.2、钢筋的搭接与锚固：5.1.2.1、 接头形式：a. 钢筋直径大于等于16连接采用直螺纹连接。b. 剪力墙墙板纵向钢筋优先采用机械连接,当采用绑扎接头时,搭接长度符合图纸说明规定。5.1.2.2、接头位置：a.纵向受力钢筋连接接头的位置需避开梁端、柱端(暗柱柱端)箍筋加密区；当无法避开时，应采用满足
