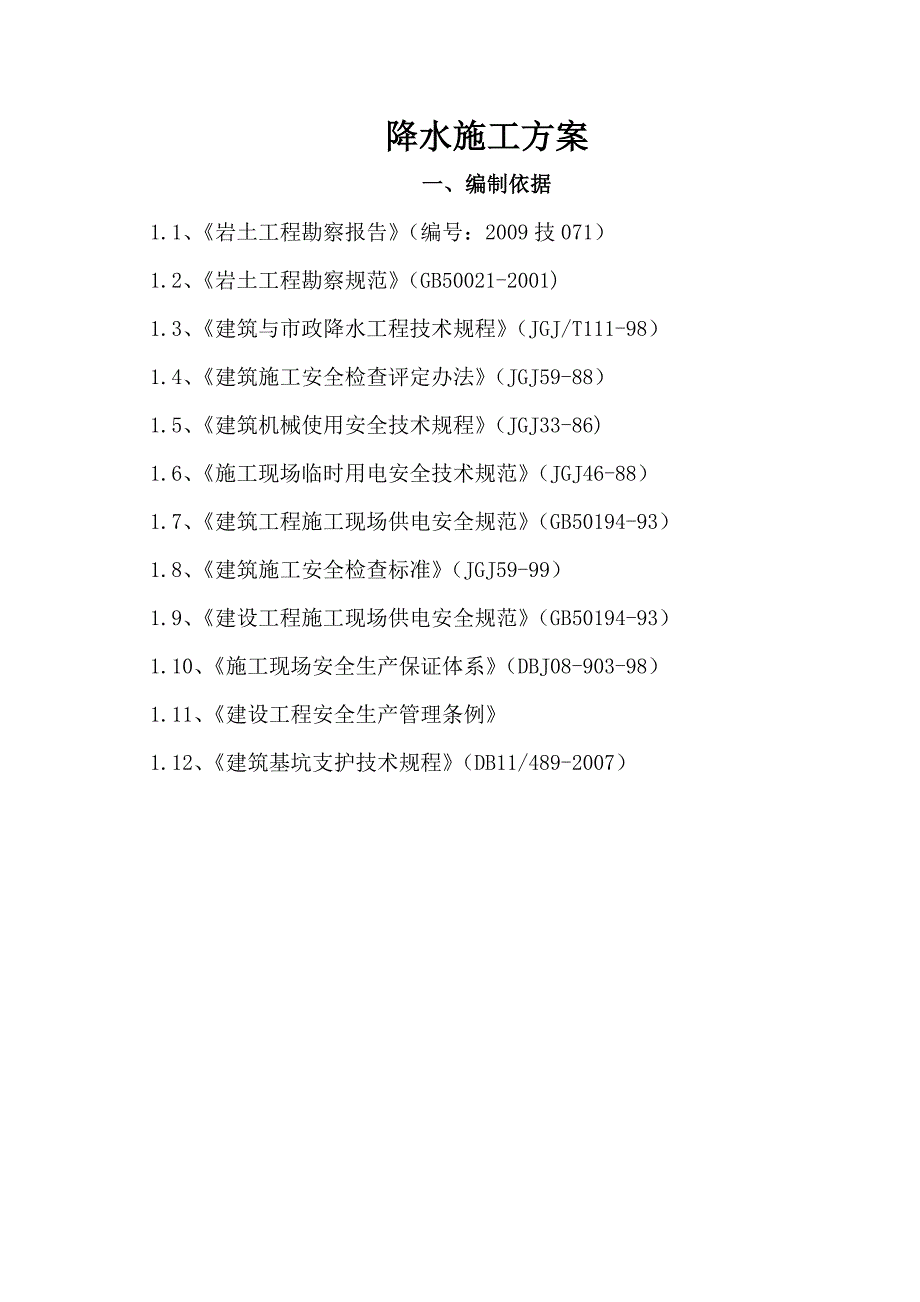

1、降水施工方案一、 编制依据 1.1、岩土工程勘察报告（编号：2009技071） 1.2、岩土工程勘察规范（GB50021-2001) 1.3、建筑与市政降水工程技术规程（JGJ/T111-98） 1.4、建筑施工安全检查评定办法（JGJ59-88） 1.5、建筑机械使用安全技术规程（JGJ33-86) 1.6、施工现场临时用电安全技术规范（JGJ46-88） 1.7、建筑工程施工现场供电安全规范（GB50194-93） 1.8、建筑施工安全检查标准（JGJ59-99） 1.9、建设工程施工现场供电安全规范（GB50194-93） 1.10、施工现场安全生产保证体系（DBJ08-903-98）

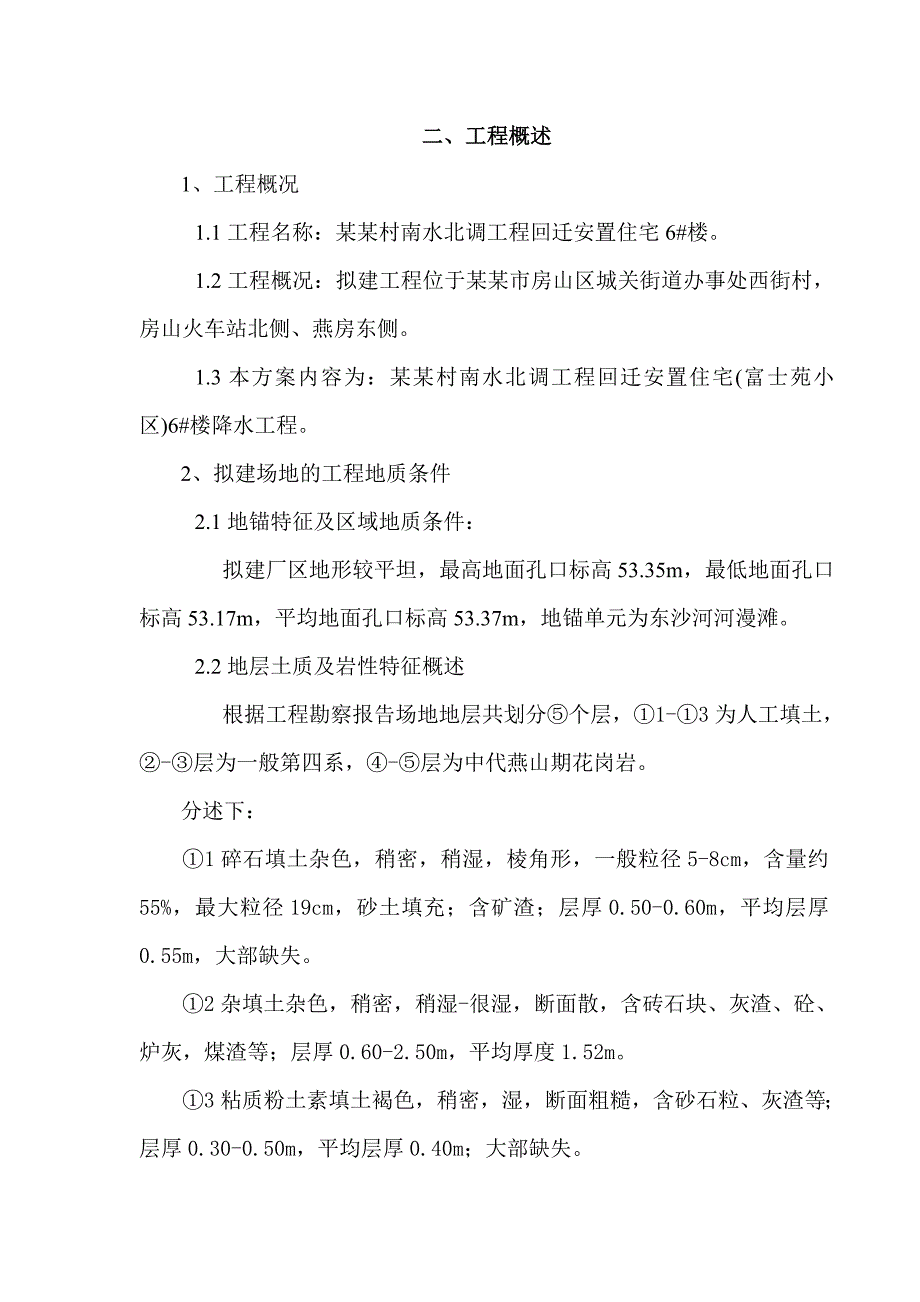

2、1.11、建设工程安全生产管理条例 1.12、建筑基坑支护技术规程（DB11/489-2007）二、工程概述1、工程概况1.1工程名称：某某村南水北调工程回迁安置住宅6#楼。1.2工程概况：拟建工程位于某某市房山区城关街道办事处西街村，房山火车站北侧、燕房东侧。1.3本方案内容为：某某村南水北调工程回迁安置住宅(富士苑小区)6#楼降水工程。2、拟建场地的工程地质条件2.1地锚特征及区域地质条件：拟建厂区地形较平坦，最高地面孔口标高53.35m，最低地面孔口标高53.17m，平均地面孔口标高53.37m，地锚单元为东沙河河漫滩。2.2地层土质及岩性特征概述根据工程勘察报告场地地层共划分个层，1-

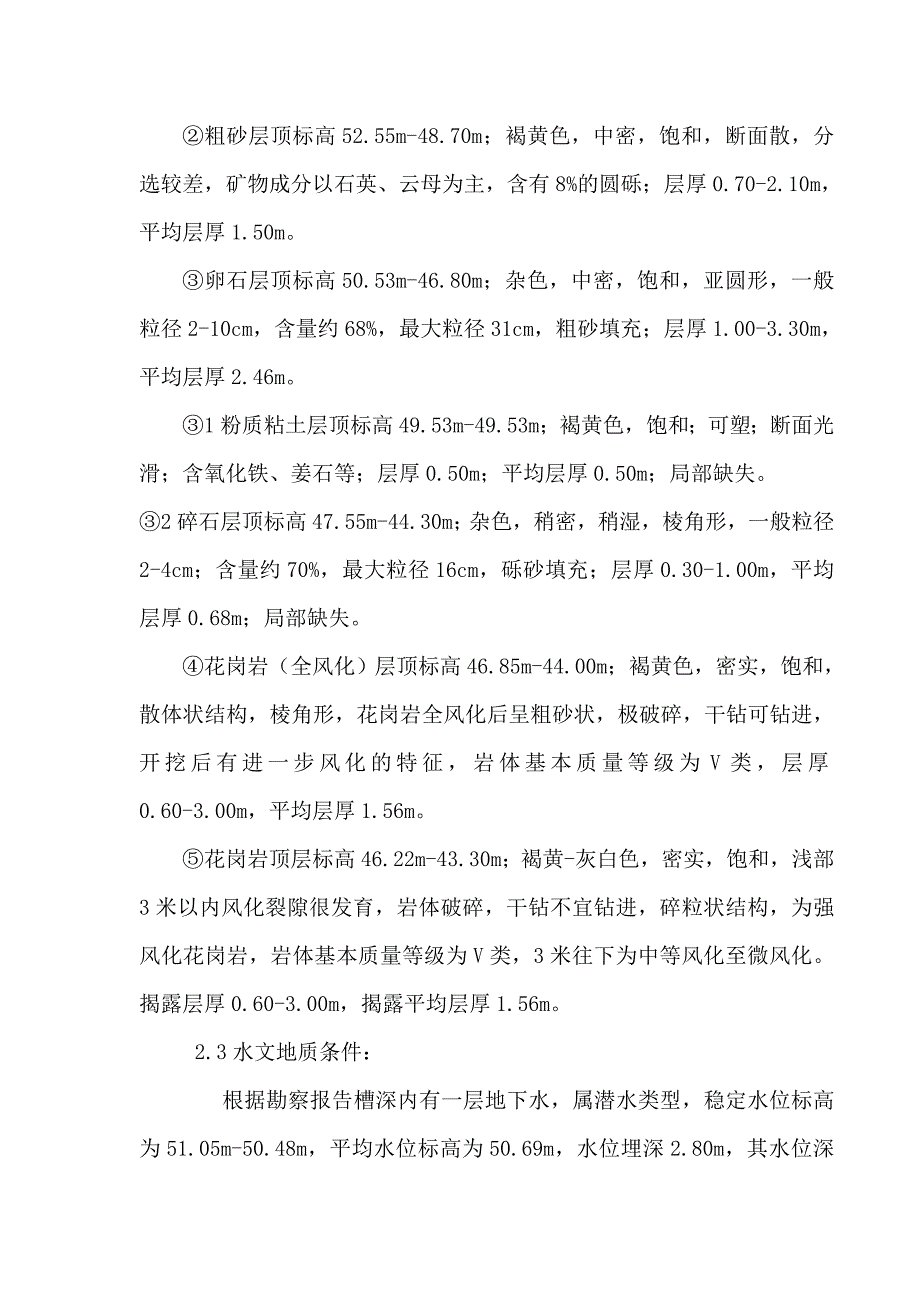

3、3为人工填土，-层为一般第四系，-层为中代燕山期花岗岩。分述下：1碎石填土杂色，稍密，稍湿，棱角形，一般粒径5-8cm，含量约55%，最大粒径19cm，砂土填充；含矿渣；层厚0.50-0.60m，平均层厚0.55m，大部缺失。2杂填土杂色，稍密，稍湿-很湿，断面散，含砖石块、灰渣、砼、炉灰，煤渣等；层厚0.60-2.50m，平均厚度1.52m。3粘质粉土素填土褐色，稍密，湿，断面粗糙，含砂石粒、灰渣等；层厚0.30-0.50m，平均层厚0.40m；大部缺失。粗砂层顶标高52.55m-48.70m；褐黄色，中密，饱和，断面散，分选较差，矿物成分以石英、云母为主，含有8%的圆砾；层厚0.70-2.
4、10m，平均层厚1.50m。卵石层顶标高50.53m-46.80m；杂色，中密，饱和，亚圆形，一般粒径2-10cm，含量约68%，最大粒径31cm，粗砂填充；层厚1.00-3.30m，平均层厚2.46m。1粉质粘土层顶标高49.53m-49.53m；褐黄色，饱和；可塑；断面光滑；含氧化铁、姜石等；层厚0.50m；平均层厚0.50m；局部缺失。2碎石层顶标高47.55m-44.30m；杂色，稍密，稍湿，棱角形，一般粒径2-4cm；含量约70%，最大粒径16cm，砾砂填充；层厚0.30-1.00m，平均层厚0.68m；局部缺失。花岗岩（全风化）层顶标高46.85m-44.00m；褐黄色，密实，饱和
5、，散体状结构，棱角形，花岗岩全风化后呈粗砂状，极破碎，干钻可钻进，开挖后有进一步风化的特征，岩体基本质量等级为V类，层厚0.60-3.00m，平均层厚1.56m。花岗岩顶层标高46.22m-43.30m；褐黄-灰白色，密实，饱和，浅部3米以内风化裂隙很发育，岩体破碎，干钻不宜钻进，碎粒状结构，为强风化花岗岩，岩体基本质量等级为V类，3米往下为中等风化至微风化。揭露层厚0.60-3.00m，揭露平均层厚1.56m。2.3水文地质条件：根据勘察报告槽深内有一层地下水，属潜水类型，稳定水位标高为51.05m-50.48m，平均水位标高为50.69m，水位埋深2.80m，其水位深度受东沙河污水排放量及
6、大气降水的影响而变化。三、基坑降水方案设计1、降水工程分析及方案选择1.1条件分析本工程基槽深约为4.00m左右。根据建筑与市政降水工程技术规范（JGJ/T111-98）和该工程招标文件要求，降水深度为最深集水坑设计垫层底标高下500mm。因此根据勘察报告，影响本工程的施工地下水主要为：第一层潜水（埋深2.80m），主要土质有碎石填土、杂填土、粗砂、卵石、花岗岩。该水层根据地质水文分析，将土层打穿至花岗岩，让水通过层间径流加抽降相结合的方法进行降水，可以通过水头自重的水头差引渗至下层。经分析只要将上述地下水得到有效的抽将，就可以满足施工的要求。但是根据施工经验，要想地下水位下降速度快，必须充分
7、向下的水流曲线，降水井必须深于槽底，让水通过自重和不同深度的水头差流至下部，将水往下渗流。本工程考虑降水的主要目的是为了结构施工干槽作业，以及在地基基础部分机械施工和地基处理的安全及经济合理、施工便利。1.2方案选择由于影响本工程施工的主要是地下水，目前根据某某地区和全国大城市在基坑降水方面的成功经验。主要是抽、降、排相结合的方法。根据本工程地下水特点，降水难度比较大。必须优选合理的降水方案，由具有丰富经验的队伍精心组织施工的情况下，本工程的降水可以保证其他作业施工不受影响。根据本工程的实际情况和我单位施工人员所掌握的该区域的水文地质资料，以及积极采纳勘察部门的建议，为了充分保证降水效果，宜采
8、用大口径管井围降。地下土层多为碎石、花岗岩等地质，采用冲击钻成孔。将上层滞水通过自重和水头差的作用下引渗至坑底500mm以下，从而达到疏干、降低水位的目的，有利的保证结构干槽施工作业。选择本方案施工的优点：施工速度快，节约降水费用；各井抽出的水统一排至临时排水管路集水井内或附近市政下水道内，单井出水量直接可以观察；各井独立抽水，检修方便，降水效果明显可靠；可以保证达到降水预期的效果。2、降水设计2.1计算参数选择计算使用的水文地质参数，根据我方在附近的施工经验，临近区域地下水长期观测资料，考虑几年来本场区地下水变化及地下水水位的季节性变化，综合确定。2.2降水计算1、基坑圆形概化得等效半径r0
9、按下式计算：r0=A/=20.5m式中：A-基坑面积（m2）2、降水井影响半径RR=2SKH=12.8m式中：S-降水井外壁处的水位深度K-含水层的渗透系数H-含水层厚度3、基坑涌水量Q=1.366kS(2H-S)/lg(1+R/r0)=168m3/d式中：K-渗透系数H-含水层厚度S-基坑（降水井壁外侧）水位降深R-降水井影响半径R0-基坑等效半径4、降水井深度HHH1+h+iL+11式中：H-井点管的埋至深度H1-井点管埋设面至基槽底面距离（m）h-基坑中央最深挖掘面至降水曲线最高点的安全距离（m）L-井点管中心至基坑中心的短边距离（m）i-降水曲线坡度，取i=1/1011沉砂管长度（m）
10、，取11=1.0m经计算和经验分析综合情况取井深H=7.00m5、单井出水能力设计单井出水量能力q=24*L*d/a=8.38m3/d式中：d-过滤器直径L-过滤器进水部分长度a-含水层经验系数选泵：不小于1.5m3/h,扬程不小于15.0m，可满足。6、降水井井点数量n=1.1Q/q式中：Q-基坑总涌水量（m3/d）q-设计单井出水量（m3/d）计算得单基坑：n=36眼布井：根据经验，此地段需按小间距布井，拟按6.0m间距布井，约设单坑外抽水井36口，降水井布设详见附图。7、降水井具体参数井深H：=7.00m成孔直径D：D=600mm井直径D1:D1=400mm选择井数n=36眼（根据现场实
11、际情况，井数作适当调整）降水井中心距上口开挖线L:L=1.00m井间距：6.0m左右，也可根据现场情况布置。2.3单井井身结构设计井管采用外径400mm的无砂砼管，每节管长950mm，壁厚50mm，孔隙率25-30%。将下端1.0m长井管作为沉砂管，沉砂管坐落于井拖上，沉砂管以上井管作为过滤管段。井管上端高出自然地面不小于0.20m。井管与井孔间的环状间隙填入直径为2-3mm的小粒径石屑滤料，以起到良好的过滤作用。抽水潜水泵下入深度6.5m。2.4基坑降水的辅助措施1、基坑壁残留滞水处理为达到基坑干槽安全作业，应在基坑底板周边留设排水明沟和集水井，排水明沟宽0.2-0.4m，深0.3-0.4m
12、，并有一定的坡度，基坑四角，设集水井，深度1.0-1.2m，井陉0.40-0.60m，集水井可下钢筋包尼龙网过滤器，排水明沟内可填粗粒径砾料防止坍淤又可导水，以利集水。槽底四周的排水沟，由总包负责施工和抽水。对于坑壁局部渗水，根据实际施工情况，如渗水较大，影响边坡锚喷面的稳定，则在开挖过程中插入周边带孔眼的包网塑料排水管，把局部渗水通过暗埋在坡面内的塑料排水管引入基坑周边排水沟及集水井，利于电泵定时抽排，达到干槽祖业。2.5基坑地面的防渗措施1、在基坑顶部5米范围内不得设置用水点，在场地内的所有用水点均应设置排水沟，将水引入下水管道。基坑周边设置排水沟由总包负责施工。2、堵塞基坑周边附近的人防
13、通道、上、下管道和暖气沟，并排水其中的积水，以其防止涌入基坑。2.6基坑降水对周边环境的影响与防治1、基坑降水对周边地面引起的影响当开始降水时，降水管井不断的把潜水渗流入下部含水层中加以消那，进入区域地下水迳流场。基坑周边地层中的水被渗流走后，土体原来状态被破坏，土层孔隙减小，引起周围地面沉降，给周围管线及建筑物安全带来影响。2、采取的防治措施加强管井的施工质量，为防止抽水时，细颗粒被抽走，将井管通长缠60目尼龙网。对抽降水井，发现抽水有浑浊现象时，应立即停止对该管井的抽水，找出原因采取相应的措施。抽降水管井保持抽降水的连续性，尽量避免间歇性和反复性的不连续降水。当沉降量过大时，可以及时补打回
14、灌井。四、降水施工流程和技术要求1、施工准备1）详细调查地下管线分布情况（走向及埋深），采取措施关闭、阻断渗漏水源，并办理必要的书面手续。2）调查场地周围雨污水管线，清除管道淤泥，安排排水通道。3）组织项目人员进行安全、技术交底。4）水、电齐备，场地平整后，材料、设备进场。5）连接水、电，安装调试设备。6）规划现场平面布置，划分施工流水作业段，合理安排钻机施工顺序。7）安排现场施工人员的临时住宿。8）根据红线桩、城市水准点及施工要求进行降水井、土钉墙和结构线的定位放线及现场抄平。9）对施工人员进行生产、技术、质量、安全等全方面的交底。10）设计编制人员及技术主管同现场技术及施工人员召开会议、做
