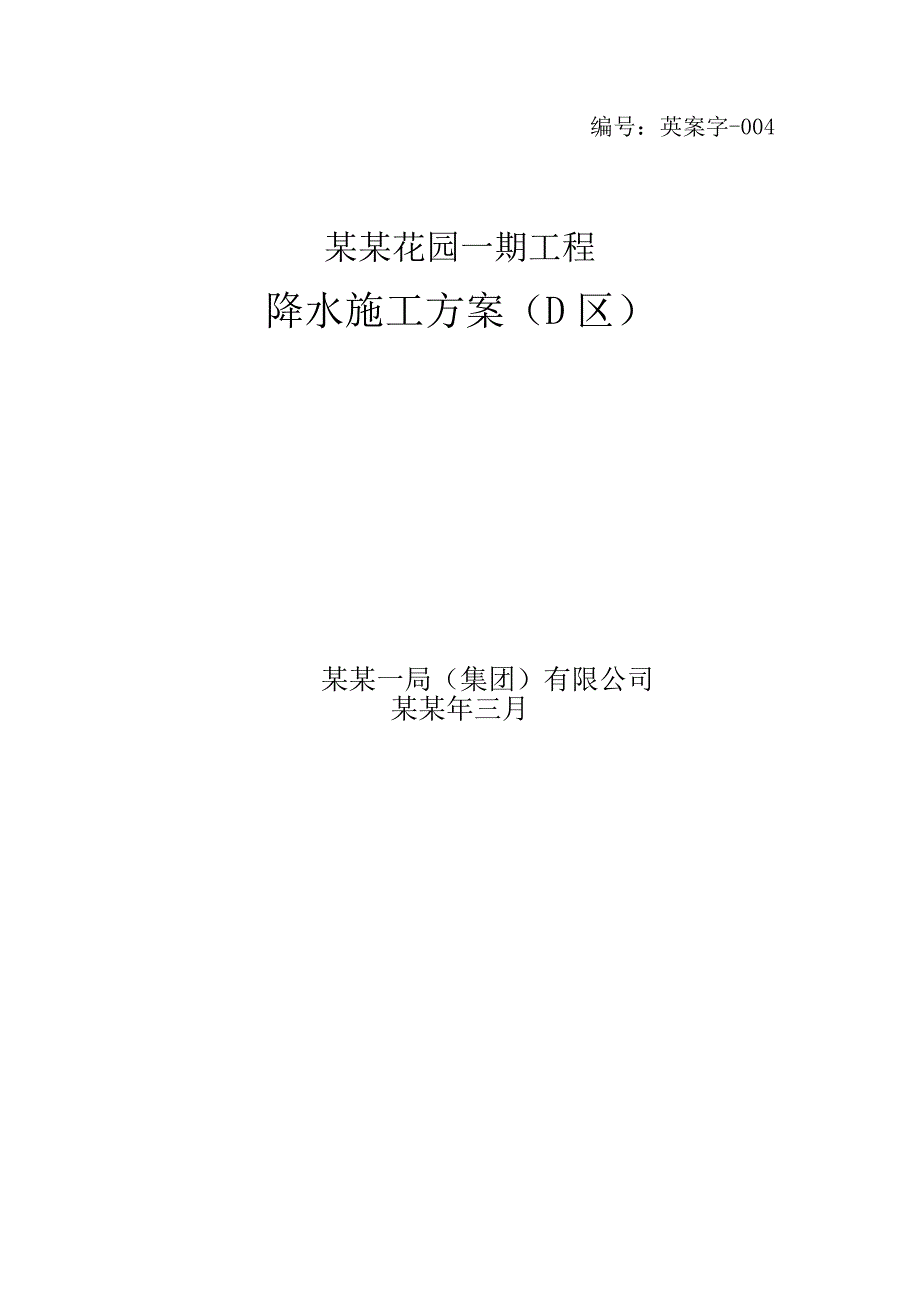

1、 编号：英案字-004某某花园一期工程降水施工方案（D区） 某某一局（集团）有限公司某某年三月 目录第一部分 工程概况3一、工程概况3第二部分 场区自然条件3一、地下水3二、场地地层4第三部分施工方案编制4一、编制依据：4二、编制原则5第四部分基坑降水施工原则5一、基坑降水设计原则：5二、水源及涌水量计算（附计算书）5三、重型井点布置（见附图）6四、主设备、材料配备6五、基坑降排水设计6六、施工操作工艺7七、质量标准10八、成品保护10九、施工注意事项10第五部分施工组织措施10一、安全防火及机械设备安全管理保障措施10二、文明施工、环境保护措施11三、夜间施工措施11四、工期保证措施12五、

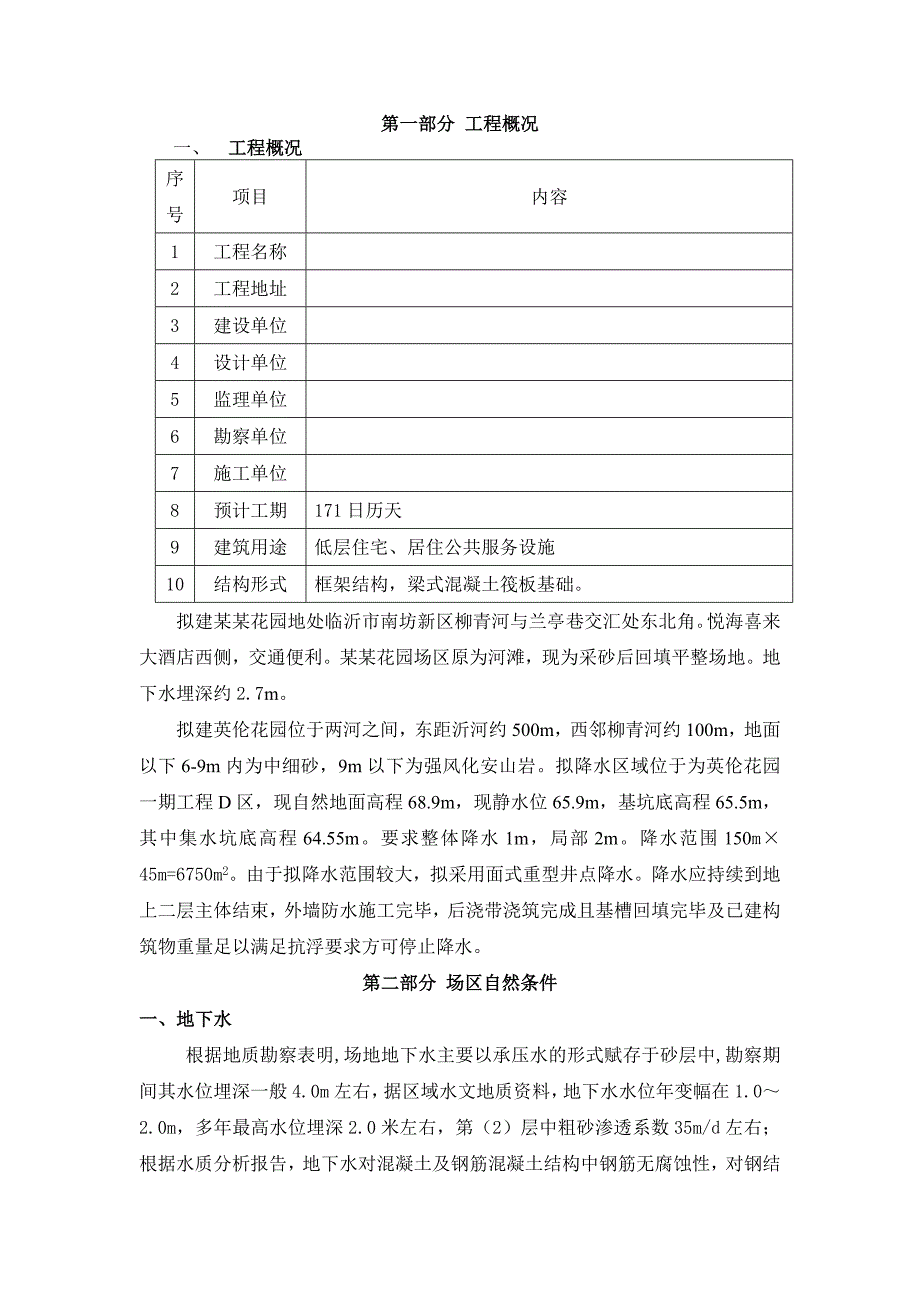

2、施工相互配合措施13附件一：降水计算书14附件二：工程造价分析17附件三：项目组织机构图18附件四：井点布置图19第一部分 工程概况一、 工程概况序号项目内容1工程名称2工程地址3建设单位4设计单位5监理单位6勘察单位7施工单位8预计工期171日历天9建筑用途低层住宅、居住公共服务设施10结构形式框架结构，梁式混凝土筏板基础。拟建某某花园地处临沂市南坊新区柳青河与兰亭巷交汇处东北角。悦海喜来大酒店西侧，交通便利。某某花园场区原为河滩，现为采砂后回填平整场地。地下水埋深约2.7m。拟建英伦花园位于两河之间，东距沂河约500m，西邻柳青河约100m，地面以下6-9m内为中细砂，9m以下为强风化安山
3、岩。拟降水区域位于为英伦花园一期工程D区，现自然地面高程68.9m，现静水位65.9m，基坑底高程65.5m，其中集水坑底高程64.55m。要求整体降水1m，局部2m。降水范围150m45m=6750m2。由于拟降水范围较大，拟采用面式重型井点降水。降水应持续到地上二层主体结束，外墙防水施工完毕，后浇带浇筑完成且基槽回填完毕及已建构筑物重量足以满足抗浮要求方可停止降水。第二部分 场区自然条件一、地下水 根据地质勘察表明,场地地下水主要以承压水的形式赋存于砂层中,勘察期间其水位埋深一般4.0m左右，据区域水文地质资料，地下水水位年变幅在1.02.0m，多年最高水位埋深2.0米左右，第（2）层中粗
4、砂渗透系数35m/d左右；根据水质分析报告，地下水对混凝土及钢筋混凝土结构中钢筋无腐蚀性，对钢结构具弱腐蚀性。二、场地地层 根据地质勘探报告显示：场地地层上覆为砂土，下伏为白垩系安山岩，共5层,自上而下分述如下； 第（1）层：杂填土（4ml）全场区皆有分布，厚度2.206.0米，杂色,松散,主要成分为粘性土夹杂建筑垃圾、块石等。 第（2）层：中粗砂（4al+pl）全场区皆有分布，厚度1.03.3米,平均1.71米，顶面埋深2.26.0米，层顶标高65.863.29米，地层呈黄褐色,湿-饱和,中密-密实,分选及磨圆一般,主要矿物成份为石英、长石等。第（3）层： 全风化安山岩（K）全场区皆有分布，
5、顶面埋深一般3.68.0米，厚度1.06.4米，平均2.92米，层顶标高61.4964.00米；地层呈红褐、灰绿色,斑状结构,块状构造；岩芯呈砂土状,岩芯采取率60%,岩石坚硬程度为软岩,完整程度分类为破碎,岩体基本质量等级为V级。第（4）层：强风化安山岩（K） 全场区皆有分布，顶面埋深一般5.711.0米，厚度1.98.0米，平均3.92米，层顶标高56.1062.60米；地层呈红褐、灰绿色,斑状结构,块状构造；岩芯呈碎块状,岩芯采取率60%,岩石坚硬程度为软岩,完整程度分类为较破碎,岩体基本质量等级为V级。 第（5）层：中风化安山岩（K）全场区皆有分布，据控制性钻孔揭露，顶面埋深一般8.9
6、18.00米，最大揭露厚度6.2米；地层呈红褐、灰绿色,斑状结构,块状构造；岩芯呈块状-短柱状,岩芯采取率70%,岩石坚硬程度为较软岩,完整程度分类为较破碎,第三部分施工方案编制一、编制依据： 1、某某花园岩土工程勘察报告； 2、建筑基坑支护技术规程 （JGJ120-99） 3、建筑基坑工程技术规范 （YB9258-97） 4、建筑地基基础设计规范（GB5007-2002） 5、建筑施工安全检查标准 （JGJ59-99） 6、施工现场临时用电安全技术规范 （JGJ46-88）二、编制原则1、按照国家及地方有关标准，基坑降水设计在尽最大限度满足周围既有建筑物及所施工分项工程安全要求的前提下，降低
7、本项目的施工成本。2、实施目标管理与项目管理相结合，贯彻技术规程；严格认真执行建筑工程施工技术规范。严格进行质量控制。3、选用先进的施工组织方法以及现代管理方法，保证重点，统筹安排，合理组织，按施工计划完成施工任务。第四部分基坑降水施工原则根据某某花园岩土工程勘察报告所提供的地下水位情况，为确保工程施工的顺利开展，需对场区进行降水施工。一、基坑降水设计原则： 在地下水位较高的地区开挖深基坑，由于含水层被切断，在压差作用下，地下水必然会不断地渗流入基坑，如不进行基坑降排水工作，将会造成基坑渗水，使现场施工条件变差，地基承载力下降，在动水压力作用下还可能引起流砂、管涌和边坡失稳等现象，因此，为确保
8、基坑施工安全，必须采取有效的降水和排水措施。 场地内的地下水埋深约2.7m，主要含水层为砂层，为第四系孔隙潜水，主要补给来源为大气降水及地下水径流。 降水是基坑中心线处要求降深S应低于开挖基底不少于0.5m。地下水降深s=3.2m。由于地下水渗透性和基坑范围都较大，应采用管井井点降水和明沟排水相结合的办法对该基坑进行降水。二、水源及涌水量计算（附计算书）因拟建英伦花园地下车库位于两河之间，地下水主要为浅层潜水，补给条件较好，地质以中细砂为主，地勘报告显示渗透系数35m/d，经过计算，建筑范围内的地下水日涌水量可达3837-4300 m3（Q=1.366K(2H0-S)*S/(LogR-LogX
9、0)=3837m3，详细计算过程见附件）。同时根据单井降水范围和建筑物布置约50眼井，单井日出水量约86 m3，按QS32-26-4型潜水泵配置。实际施工时，在不受影响的情况下，根据地下水位变化情况，可采取延续排水。三、重型井点布置（见附图）各井点原则上在施工场地内均匀布置，边侧和靠河道侧及排水井等需要降水较深的部分适当加密降水井或改配大型号的水泵，集排水采用直径250的PVC水管，沿建筑物周边布置，从基坑西北角向西排入场地西侧的柳青河。各井排水管排至集水总管。附图井点布置间距8-12m，边距5-6.5m。各井独立设泵，每泵由高压水龙带向汇水总管排水。一泵一闸，每5个泵为一组，每组设一分配电箱
10、和一个总闸。变压器至分电盘分成两路供电，每路各设一主配电盘和保护器，两路主电缆和各分配电箱连接。各电盘及各控制开关均为漏电保护器。排水施工过程应设专人值守，及时排查水泵运行当中的故障，防止淹基事故。同时应设置双电源，保证不断电，保障施工。对于基坑内的降水井点，在井口四周按照后浇带的留置要求留置防水施工缝，留置洞口留置尺寸为22米，钢筋连续通过，不能断开。四、主设备、材料配备1、 本方案采用150型回旋钻机成孔、直径600mm，深度为7m，根据具体井位地层情况予以调整，安装混凝土滤管，外侧填充细石过滤，抽水泵采用QS-32-26-4型水泵。2、 滤水管直径500mm，全部管身钻梅花形孔的滤孔，外
11、缠8号铁丝、间距不大于20mm。3、 滤料，粒径0.5-3.0cm石子，含泥量小于1%。井管外侧填充。4、 地下水位降低深度为4-6m间，滤水管（透水管）底深度同井深，具体有变化时，另行调整深度。5、 高强水带每井平均10m，直接接泵，另一端就近排入汇水总管，共50根。五、基坑降排水设计 （1）井径：井径600mm,井管外径500mm。 （2）、井深：设计有效井深7m(有效井深)； （3）井距：沿基坑周圈布置降水井约50眼，井间距约1015m，周边降水井中心距基坑开挖线0.5-1.0m。（降水井布设可根据现场情况进行相应调整）。 （4）井数：设计降水井约50眼，其中外围设置43眼，基坑内布设7
12、眼。 （5）基坑排水：开挖至槽底后，根据基坑内出水情况，在基坑底四周设盲沟，盲沟宽度50cm，深度：30cm，盲沟内用10mm-20mm石子回填，以利于排除地下残水与降雨、施工积水。在基坑内设两道盲沟，盲沟呈十字交叉状分布，盲沟两端和周边盲沟相通，盲沟宽，深及处理方法同前。沿基坑周圈布设汇水总管，集水井明水通过软管连接至汇水总管，通过汇水总管引水至沉淀池，地下水经沉淀后排入出水口。为不影响现场的施工，现场下挖60cm深的排水沟，出水总管埋入地下排入工地西侧柳青河。 （6）降水井保护：井口周边进行安全防护；基坑土方开挖施工期间，昼夜安排值班人员，根据土方施工需要随时调整降排水管线，配合土方、土建
13、施工。（7）为确保降水施工期间不间断抽水，如建设单位应准备备用电源。（8）降水可能引起周边建筑物不均匀沉降，建议建设单位委托有资质的单位对基坑边坡及周边建筑物进行沉降观测。六、施工操作工艺1、 基坑降水施工工艺及主要技术要求：钻机定位滤料准备挖泥浆池 钻孔破壁换浆下放滤水添滤料滤水供给定位放线井口保护洗井成井降水安装排水1、 降水井施工工艺：2、井点布置根据基坑平面形状与大小、地质和水文情况、工程性质、降水深度等而定。3、汇水总管直径250mm，沿基坑周边布置，从基坑西北角汇集后排至柳青河，汇水总管长度约550米，单井独立设泵，使用50管径抽水管，每井管长10米，排入汇水总管。、滤水管埋设，成
14、孔用回转钻机成孔，孔径为600mm，井深视地质情况变化，暂定7m；洗井用0.6m3空压机或水泵将井内泥浆抽出；滤水管分节用机架吊起徐徐插入井孔中央，使露出地面大于200mm以上，管内倒入粒径0.5-30mm石子，深约0.5m，管四周均匀投放0.5-30mm石子，填满为止。至此该井完成。5、成井即可下泵，连接电源和水龙带抽水并洗井。每完成一口井便开始降水。6、井点使用时，应保持连续不断抽水，并配用双电源以防断电。一般抽水3-5d后水位降落基本趋于稳定。7、封井。地下构筑物完成后，需请设计院结合当时的实际水位和将要发生的最高水位进行计算，已建构筑物重量足以抵抗水位恢复产生的浮力，方可拆除井点系统。基坑范围内所留井孔用C20素混凝土依次用导管按水下混凝土要求灌注填堵，上部2m范围内用振捣器振实，以确保填方密实。填筑高度至基础底部以下10cm后，破除井孔上部井壁，按照设计图纸做防水，按照设计要求浇筑同标号微膨胀混凝土封底填堵修复。对于基坑外部的管井，采用中砂进行回填并浇水密实，自然地面以下300mm井孔上部井壁应破除8、井点降水时，应对水位降低区域内外的建筑物进行沉降观测，发现沉陷或水平位移过大时，应及时采取防护技术措施。2 ) 降水井施工主要技术要求： 井深必须达到设计
